产品名称：
|
信号隔离器
|
|
型 号：
|
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|
 特点
◎ 采用线性光电隔离，频响宽、精度高
◎ 标准信号4-20mA、0-5V输入
◎ 标准信号4-20mA、0-5V输出
◎ 配电输出DC+24V，最大配电电流25mA
◎ DIN标准导轨安装
一、 型号含义
二、 型号及技术参数
|
产品主型号 |
输入型号 |
功能 |
精度等级 |
输出信号 |
负载能力 |
响应时间 |
静态功耗 |
|
TE-P3C1B |
0~20mA
0~5A
4~20mA
1~5A |
1入1出,全 隔离 |
0.2 |
0~5V |
5mA |
120mS |
500mW |
|
TE-P3C1C |
1入1出,全隔离 |
0.2 |
4~20mA |
6V |
120mS |
400mW |
|
TE-P3C4C |
1入2出,全隔离 |
0.5 |
4~20mA |
6V |
150mS |
650mW |
|
TE-P4C4B |
2入2出,全隔离 |
0.2 |
0~5V |
5mA |
120mS |
500mW |
|
TE-P4C4C |
2入2出,全隔离 |
0.2 |
4~20mA |
6V |
120mS |
800mW |
注意：定货型号由“产品主型号”与“外形结构和电源”组合而成。例如：TE- P4C4CU。
三、 技术参数
|
工作原理 |
线性光电隔离 |
|
隔离方式 |
输入/输出两隔离（电源与输出共地），或输入/输出/电源三隔离，或所有输四入/所有输出/电源全隔离 |
|
配电输出 |
从输入端向前级用户配送DC +24V电源，最大配电电流25mA |
|
最大测量范围 |
1.2F.S |
|
响应频率 |
<2kHz |
|
隔离电压 |
＞1kVDC ，1分钟 |
|
输入阻抗 |
电压输入：≥100KΩ，电流输入：<50Ω |
|
输出负载电阻 |
电压输出：≥5KΩ，电流输出：≤250Ω |
|
无故障工作时间 |
＞3万小时 |
|
工作电源 |
DC 24V±10%或DC 12V±10% |
|
安装方式 |
DIN标准导轨安装 |
|
额定环境温度 |
0～+50℃ |
|
消耗功率 |
<1W |
四、产品接线图
注：接线图仅供参考，具体接线以产品外壳标签为准。

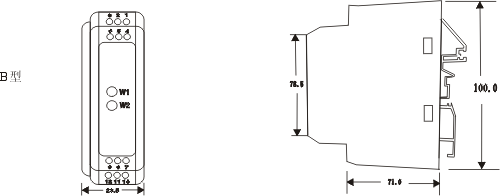

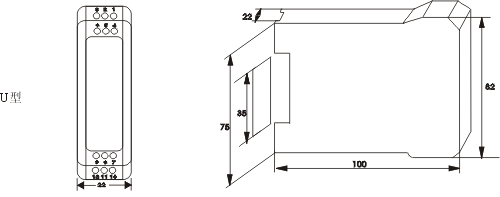

五、外形及安装尺寸

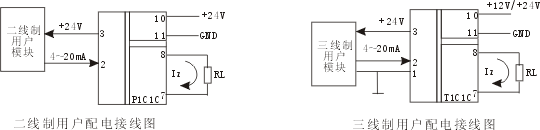

六、典型接线
|
|
|
