详细说明：
Q22D系列单控换向阀

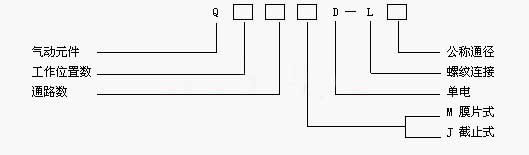

一、型号
二、特点
该阀是我公司新开发的产品，它可实现气路通断的功能，可作为气路开关之用。其中公称通径Ф8～Ф25为膜片式
结构，Ф32～Ф50为截止式结构。具有结构简单，动作灵活等特点，可直接安装在管道上。
三、主要技术参数
|
公称通径（mm） |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
工作压力范围（MPa） |
0.08～0.8 |
0.15～0.8 |
|
使用温度范围（℃） |
-5 ～ +50 |
|
有效截面积（mm2） |
≥20 |
≥40 |
≥60 |
≥110 |
≥190 |
≥300 |
≥400 |
≥650 |
|
工作电压（V） |
AC： 220V 50HZ DC： 24V |
|
允许电压波动（%） |
-15 ～ +10 |
|
换向时间（S） |
≤0.04 |
≤0.06 |
≤0.1 |
≤0.15 |
≤0.2 |
|
工作介质 |
经过除水过滤并含有油雾的干燥洁净空气 |
四、外形安装尺寸

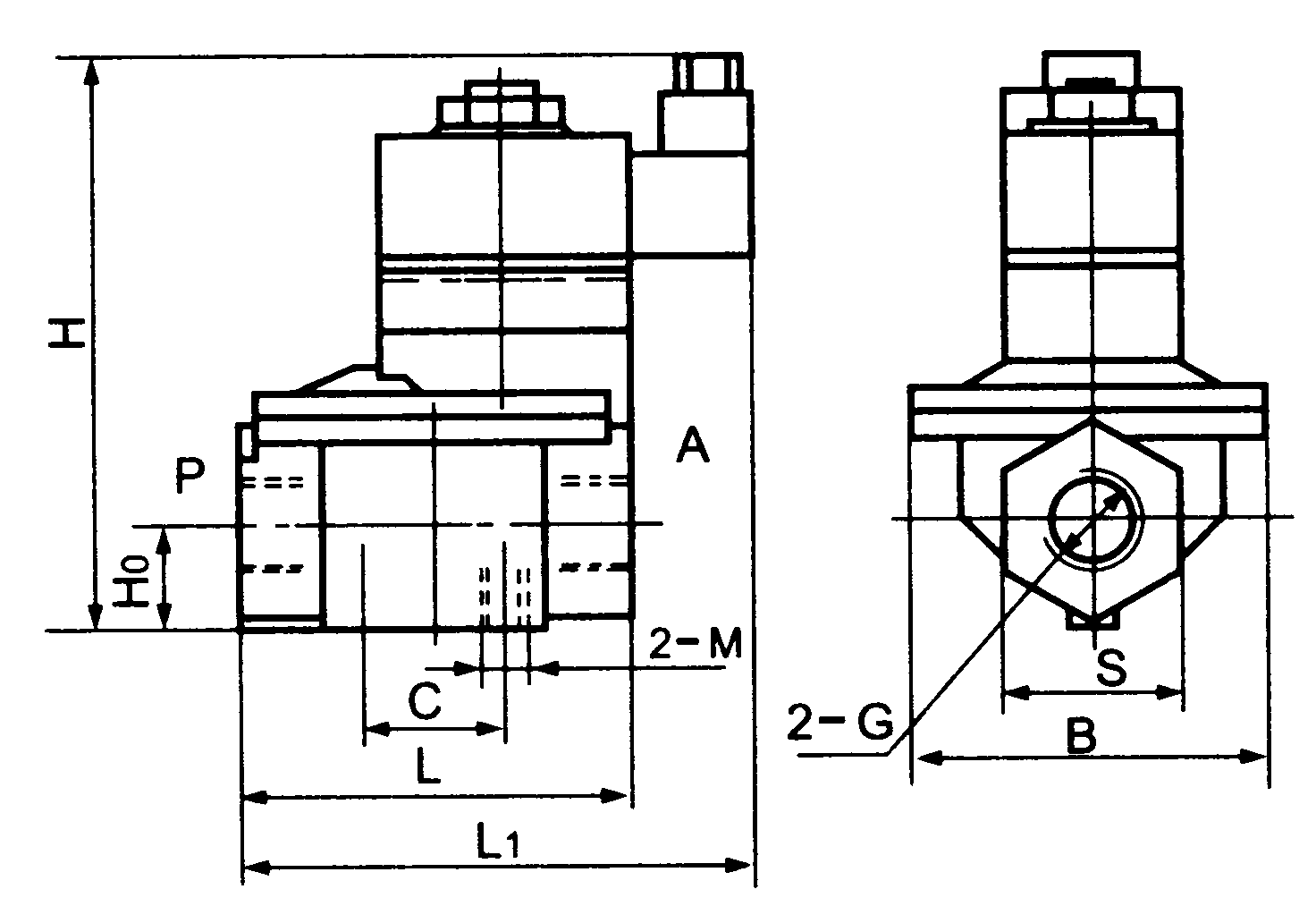

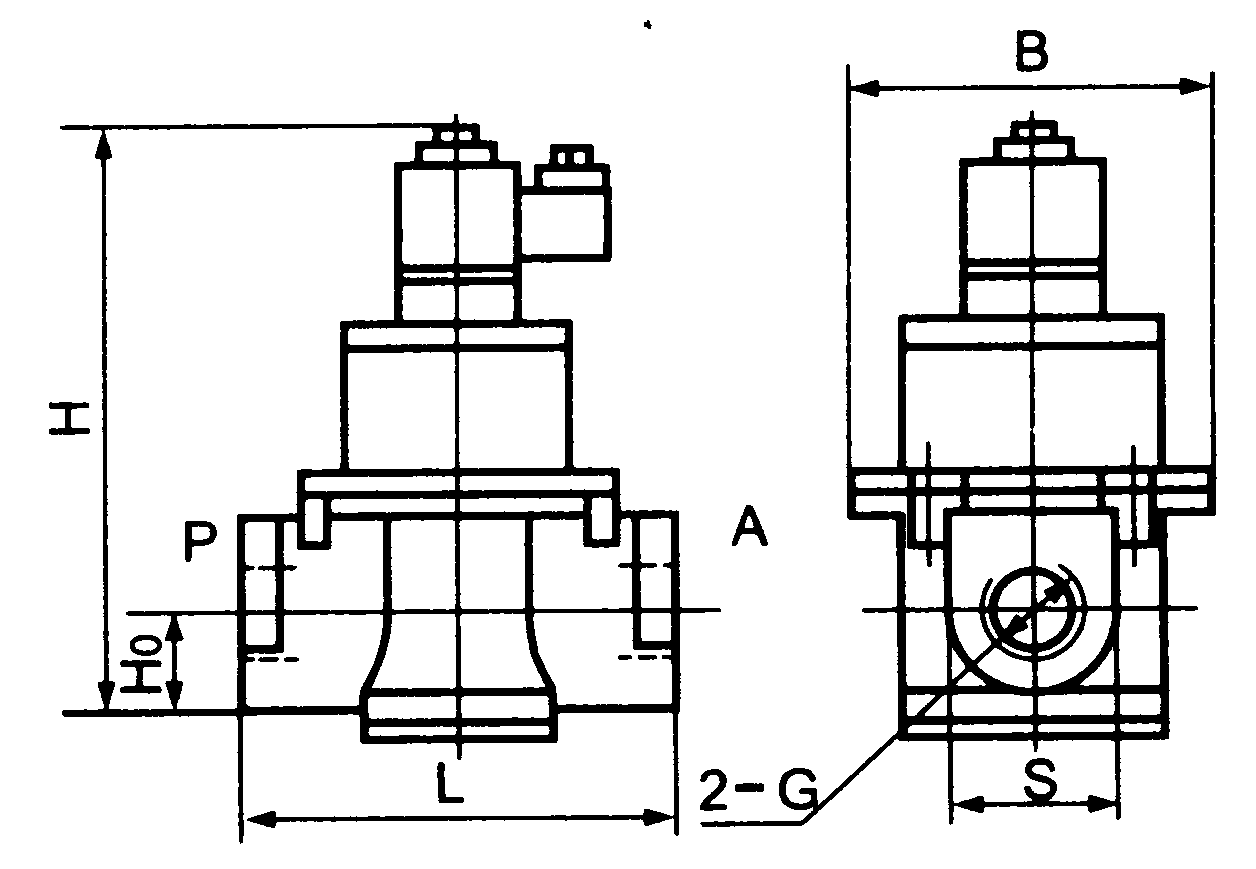

8、10、20、25 mm膜片式单电控换向阀 32、40、50 mm截止式单电控换向阀
|
型 号 |
L |
L1 |
H |
H0 |
S |
C |
M |
B |
G |
|
Q22MD-L8 |
48 |
79 |
104 |
11 |
19 |
|
|
□43×43 |
G1/4″ |
|
Q22MD-L10 |
60 |
93.5 |
117 |
17 |
27 |
24 |
M4 |
□48×48 |
G3/8″ |
|
Q22MD-L15 |
60 |
93.5 |
117 |
17 |
27 |
24 |
M4 |
□48×48 |
G1/2″ |
|
Q22MD-L20 |
95 |
126 |
137 |
25 |
41 |
40 |
M6 |
□70×70 |
G3/4″ |
|
Q22MD-L25 |
95 |
126 |
137 |
25 |
41 |
40 |
M6 |
□70×70 |
G1″ |
|
Q22JD-L32 |
160 |
|
221.5 |
48 |
65 |
|
|
Φ124 |
G1 1/4″ |
|
Q22JD-L40 |
160 |
|
221.5 |
48 |
65 |
|
|
Φ124 |
G1 1/2″ |
|
Q22JD-L50 |
190 |
|
266 |
62 |
78 |
|
|
Φ145 |
G2 |
该阀是我公司新开发的产品，它可实现气路通断的功能，可作为气路开关之用。其中公称通径Ф8～Ф25为膜片式结构，Ф32～Ф50为截止式结构。具有结构简单，动作灵活等特点，可直接安装在管道上。
Q22MD-L8,单控换向阀Q22MD-L10,单控换向阀Q22MD-L15,单控换向阀Q22MD-L20,单控换向阀Q22MD-L25,单控换向阀Q22JD-L32,单控换向阀Q22JD-L40,单控换向阀Q22JD-L50单控换向阀
