产品名称：
|
Q23JD|Q25JD同轴截止式电控换向阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
QJD系列同轴截止式电控换向阀

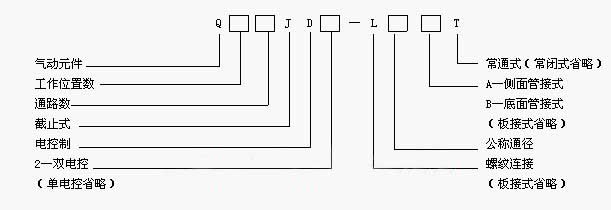

一、型号

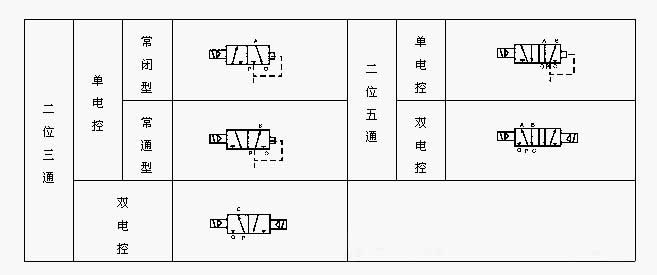

二、图形符号
三、特点：
1、吸收、消化国外先进技术后开发的新产品。
2、具有体积小、重量轻、反应速度快、抗灰尘污染能力强。
3、安装尺寸符合ISO标准。
四、主要技术参数
|
公称通径（mm） |
20 |
25 |
32 |
40 |
|
工作压力范围（MPa） |
0.2～0.8 |
|
使用温度范围（℃） |
- 10 ～ 55（但在不冻结条件下） |
|
有效截面积（mm2） |
≥110 |
≥190 |
≥300 |
≥400 |
|
工作电压和电流 |
AC |
220V 75mA |
220V 130mA |
| 36V 280mA |
36V 500mA |
|
DC |
24V 300mA |
24V 400mA |
| 12V 600mA |
12V 800mA |
|
允许电压波动（%） |
- 15 ～ +10 |
|
换向时间（S） |
≤0.10 |
≤0.15 |
|
工作介质 |
经净化的有油或无油的压缩空气 |
五、外形及安装尺寸

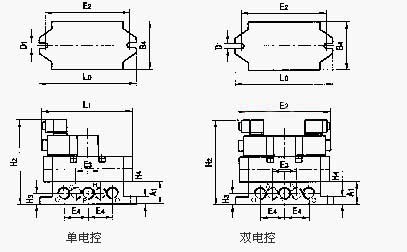

本阀的安装形式有三种，板接式、侧面管接式和底面管接式。安装尺寸见图及尺寸表。

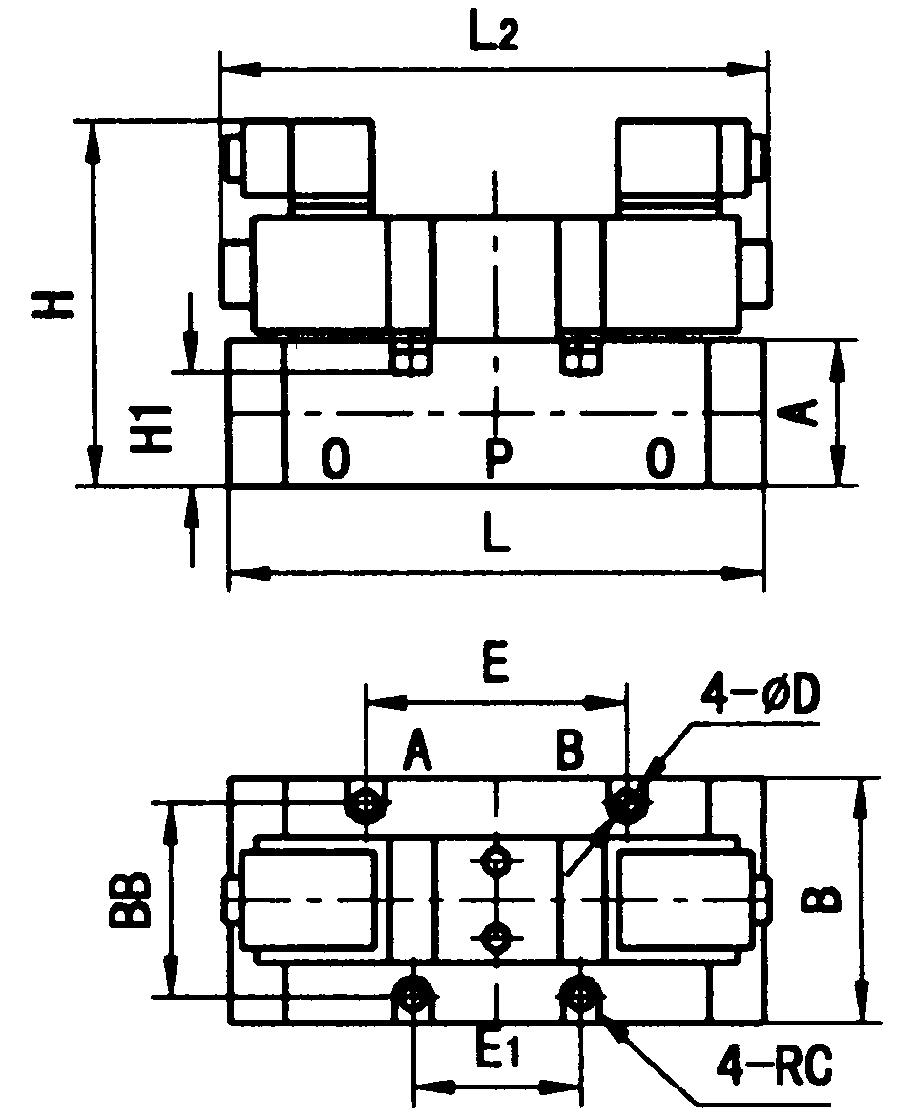

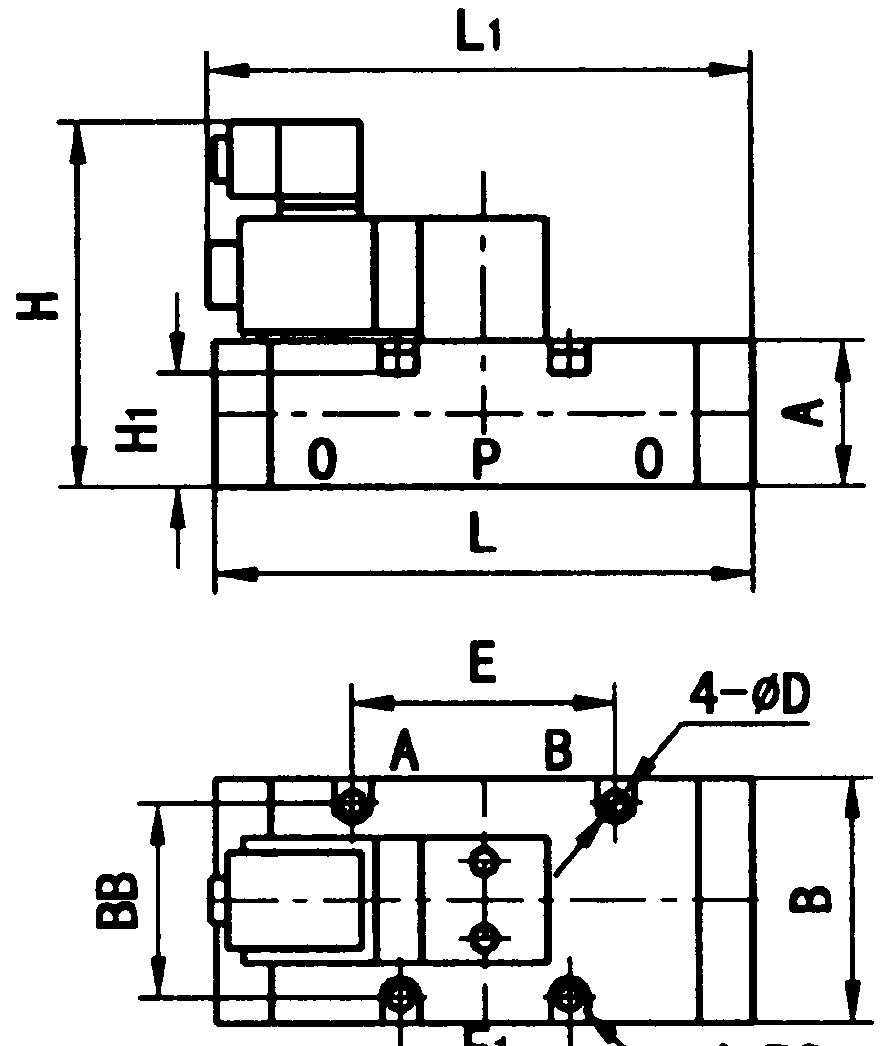

侧面管接式

单电控 双电控

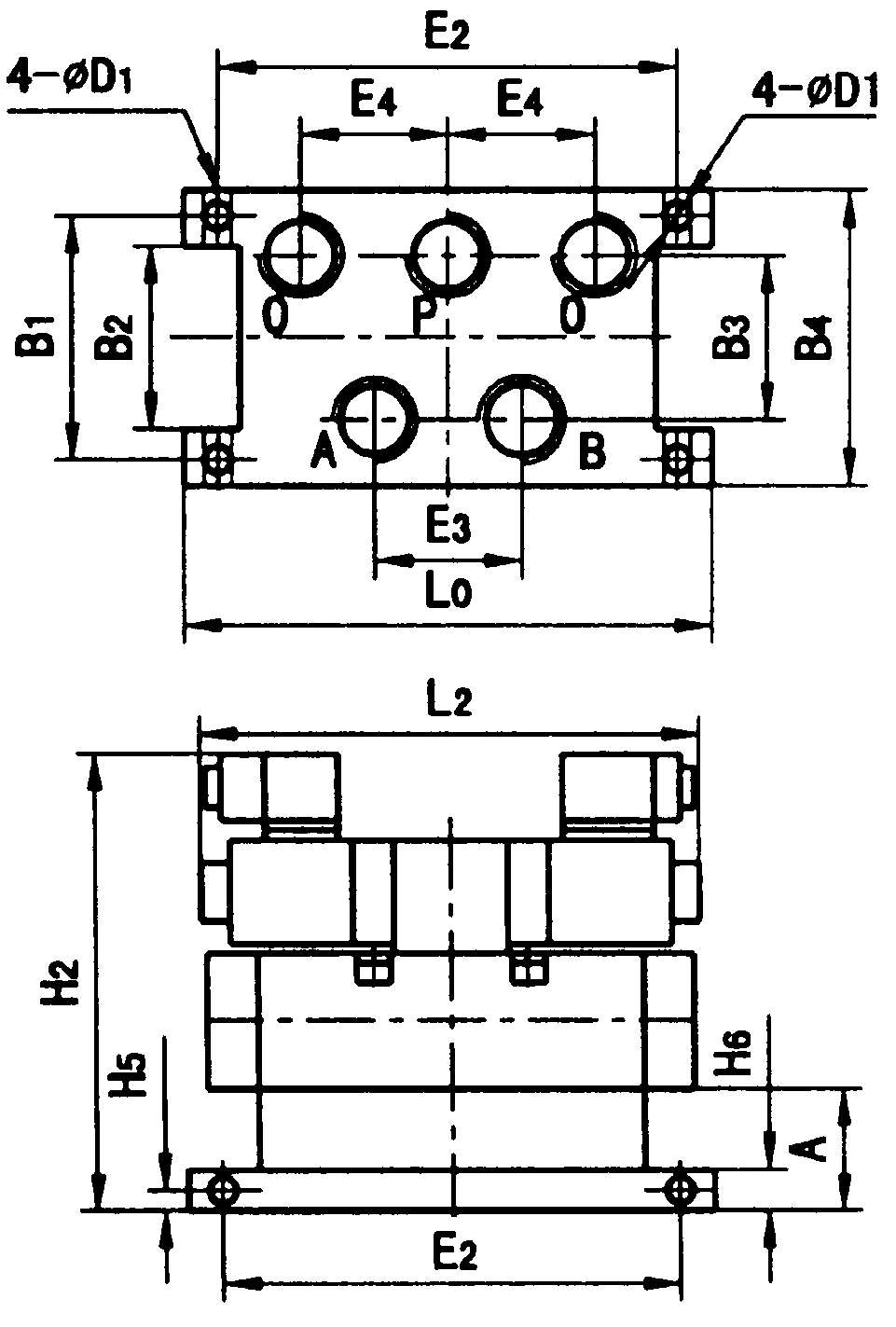

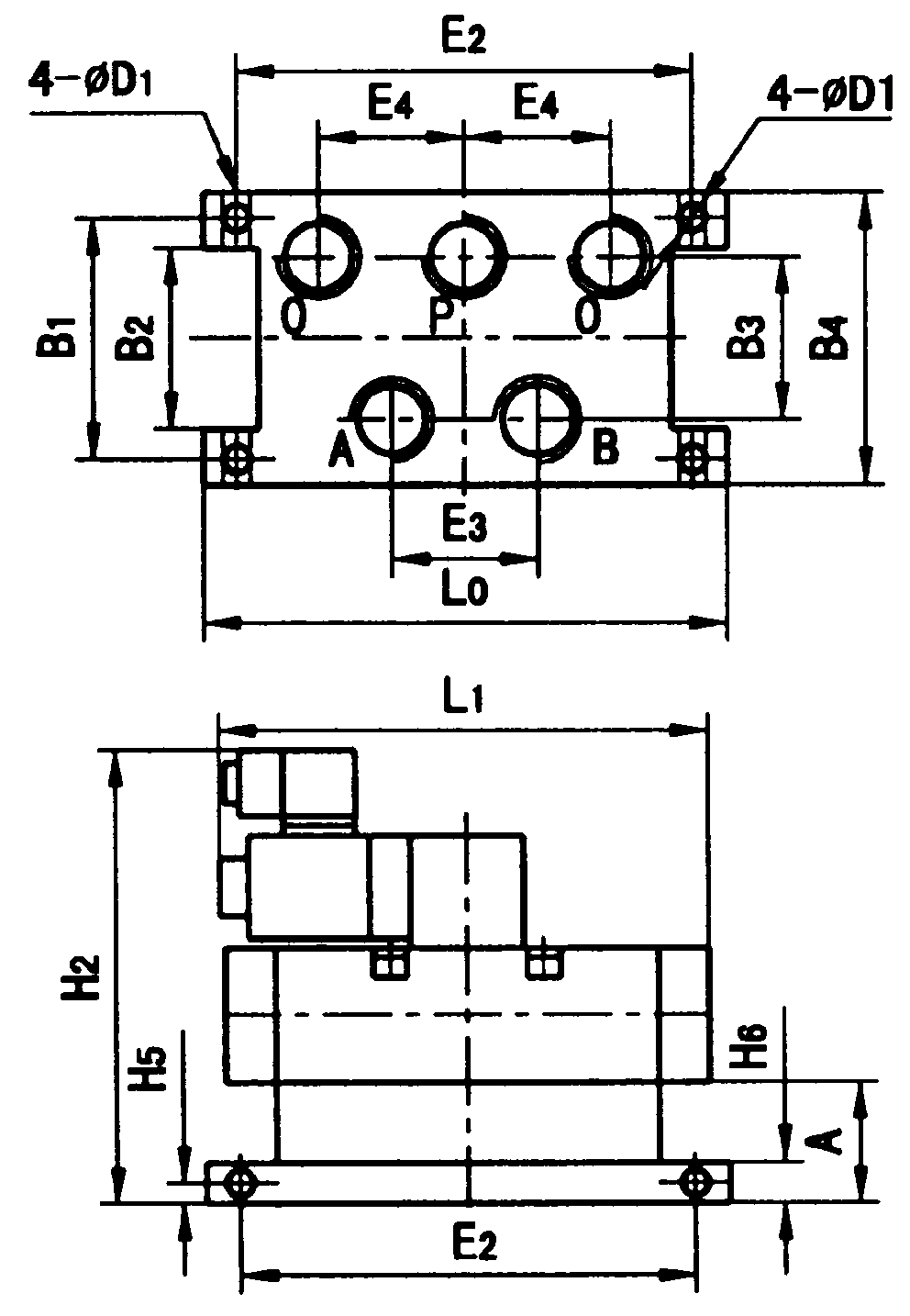

底面管接式
单电控 双电控
|
通径 |
A |
A1 |
B |
BB |
B0 |
B1 |
B2 |
B3 |
B4 |
C |
D |
D1 |
E |
E1 |
E2 |
E3 |
E4 |
|
20 |
57.5 |
60 |
74 |
58 |
102 |
82 |
62 |
48 |
88 |
8.5 |
8.5 |
9 |
80 |
40 |
160 |
54 |
49 |
|
25 |
57.5 |
60 |
74 |
58 |
102 |
82 |
62 |
48 |
88 |
8.5 |
8.5 |
9 |
80 |
40 |
160 |
54 |
49 |
|
32 |
77.5 |
76 |
88 |
68 |
132 |
110 |
88 |
62 |
100 |
11 |
10.5 |
11 |
100 |
50 |
208 |
70 |
65 |
|
40 |
77.5 |
76 |
88 |
68 |
132 |
110 |
88 |
62 |
100 |
11 |
10.5 |
11 |
100 |
50 |
208 |
70 |
65 |
|
通径 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
L |
L0 |
L1 |
L2 |
接口螺纹 |
ISO安装面规格 |
|
ABP口 |
O口 |
|
20 |
128 |
36.5 |
188 |
27 |
14 |
10 |
20 |
163 |
180 |
171 |
178 |
G3/4〃 |
G3/4〃 |
4 |
|
25 |
128 |
36.5 |
188 |
27 |
14 |
10 |
20 |
163 |
180 |
171 |
178 |
G1〃 |
G3/4〃 |
4 |
|
32 |
159 |
53.5 |
235 |
35 |
16 |
11 |
22 |
197 |
230 |
205 |
212 |
G11/4 |
G11/4 |
5 |
|
40 |
159 |
53.5 |
235 |
35 |
16 |
11 |
22 |
197 |
230 |
205 |
212 |
G11/2〃 |
G11/4 |
5 |
| 1、 |
吸收、消化国外先进技术后开发的新产品。 |
| 2、 |
具有体积小、重量轻、反应速度快、抗灰尘污染能力强。 |
| 3、 |
安装尺寸符合ISO标准。
|
|
|
|
