详细说明：
Q23QI|Q23Q2I|Q25QI|Q33QI|Q35QI系列气控换向阀
Q23QI-L8T Q23QI-L20T Q23Q2I-L15 Q25QI-L20 Q25Q2I-L25
Q23QI-L8 Q23QI-L20 Q23Q2I-L20 Q25QI-L25 Q35Q2I-L20
Q23QI-L10T Q23QI-L25T Q23Q2I-L25 Q25Q2I-L8 Q35Q2I-L25
Q23QI-L10 Q23QI-L25 Q25QI-L8 Q25Q2I-L10
Q23QI-L15T Q23Q2I-L8 Q25QI-L10 Q25Q2I-L15
Q23QI-L15 Q23Q2I-L10 Q25QI-L15 Q25Q2I-L20

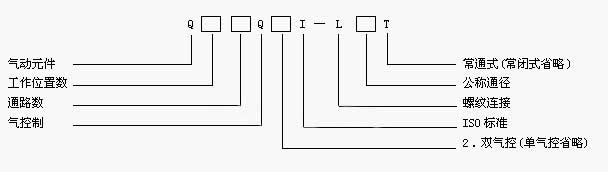

一、型号
二、特点
1、是QDI系列的派生产品，用气讯号控制，适用于不允许电源存在的场合。
2、符合ISO（国际标准），互换性强。
三、主要技术参数
|
公称通径（mm） |
8 |
10 |
15 |
20 |
25 |
|
工作压力范围（MPa） |
双控：0 ～ 0.8 单控：0.15 ～ 0.8 |
|
最低控制压力（MPa） |
≤0.5 |
|
使用温度范围（℃） |
-10 ～ +80 （但在不冻结条件下） |
|
有效截面积（mm2） |
≥20 |
≥40 |
≥60 |
≥110 |
≥190 |
|
换向时间（S） |
≤0.04 |
≤0.06 |
≤0.10 |
|
工作介质 |
经过净化并含有油雾的压缩空气 |
|
最低工作频度（次/天） |
1/30 |

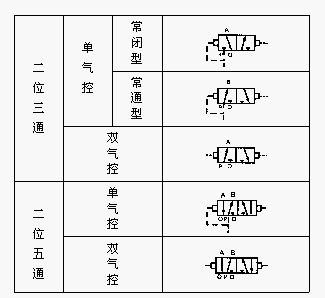

四、安装尺寸及图形符号
|
径 |
A |
B |
D |
E |
Y |
H |
J |
h |
K |
L |
N |
T |
G |
W |
P |
M |
m |
S |
C |
F |
X |
|
Φ8 |
15 |
51 |
12 |
24 |
R3.5 |
74 |
7 |
30 |
38 |
117 |
5 |
10 |
Φ3.2 |
100 |
10 |
M14×1.5 |
M6×1深12 |
24 |
10.7 |
48 |
24 |
|
Φ10 |
16 |
64 |
14 |
34 |
R5 |
91.5 |
9 |
38 |
48 |
150 |
7.5 |
11.5 |
Φ4 |
128 |
13 |
M18×1.5 |
M8×1.25深16 |
32 |
12.5 |
64 |
36 |
|
Φ15 |
16 |
64 |
14 |
34 |
R5 |
91.5 |
9 |
38 |
48 |
150 |
7.5 |
11.5 |
Φ4 |
128 |
13 |
M22×1.5 |
M8×1.25深16 |
32 |
12.5 |
64 |
36 |
|
Φ20 |
25 |
90 |
15 |
50 |
R8.5 |
126 |
11 |
50 |
68 |
212 |
7 |
18 |
Φ5 |
189 |
19 |
M27×2 |
M10深20 |
50 |
9 |
100 |
50 |
|
Φ25 |
25 |
90 |
15 |
50 |
R8.5 |
126 |
11 |
50 |
68 |
212 |
7 |
18 |
Φ5 |
189 |
19 |
M33×2 |
M10深20 |
50 |
9 |
100 |
50 |
| 1、 |
是QDI系列的派生产品，用气讯号控制，适用于不允许电源存在的场合。 |
| 2、 |
符合ISO（国际标准），互换性强。 |
