详细说明：
Q23DA、Q23D2A、Q25DA、Q25D2A系列电控换向阀
一、型号

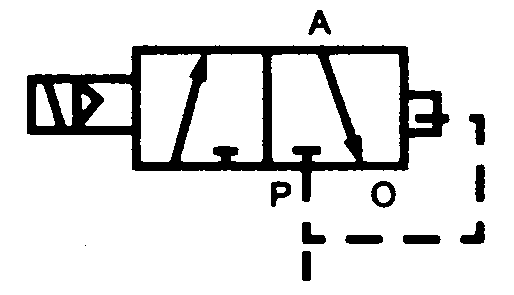

二、图形符号

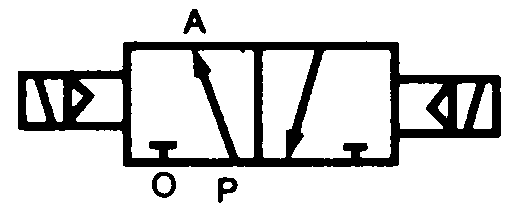

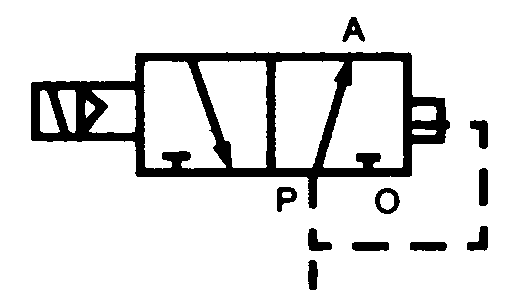

二位三通常通单电控 二位三通常闭单电控 二位三通双电

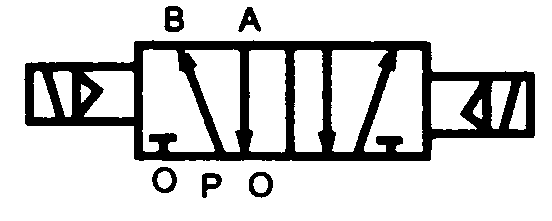

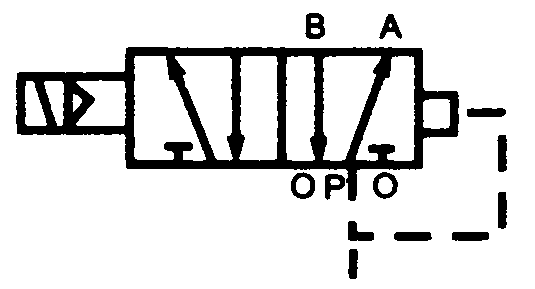

二位五通单电控 二位五通双电控
三、特点
1、消化吸收外国技术，创新产品。
2、薄型结构，尺寸小，安装使用方便。
3、可以和气缸配套使用。
4、安装位置任意。
四、主要技术参数
公称通径（mm） |
|
|
工作压力范围（MPa） |
0.2 ～ 1 |
0.2 ～ 1 |
使用温度范围（℃） |
- 10 ～ + 55 （但在不冻结条件下） |
工作介质 |
经净化压缩空气，有油或无油润滑 |
工作电压（V） |
DC：24、12；AC（50Hz）：24、36、48、110、220 |
消耗功率 |
DC：12W |
|
AC：15VA |
允许电压波动（%） |
- 15 ～ + 10 |
绝缘电阻（MΩ） |
≥1.5 |
有效截面积（mm2） |
≥10 |
≥40 |
换向时间（S） |
≤0.04 |
≤0.06 |
五、外形及安装尺寸

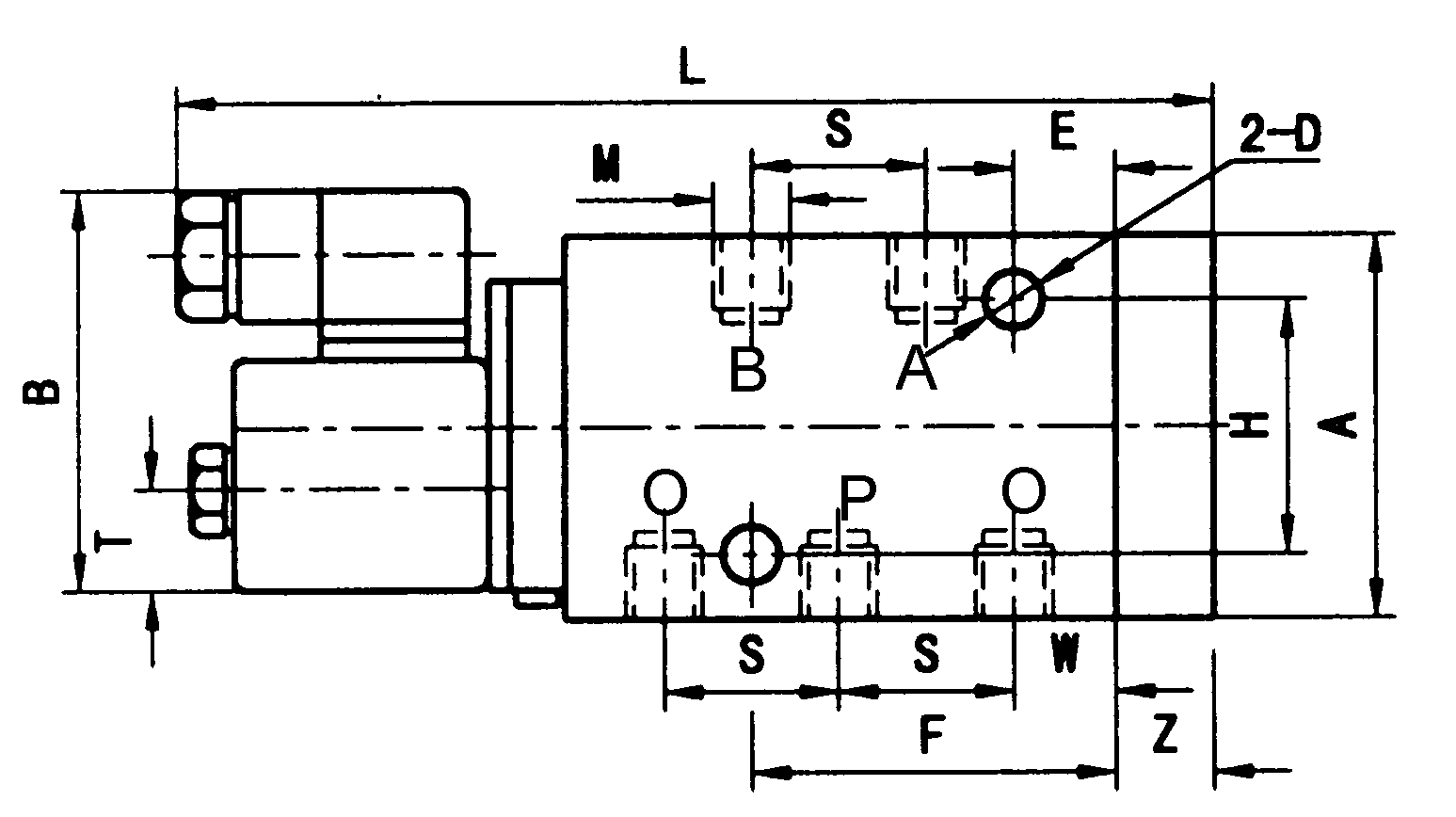

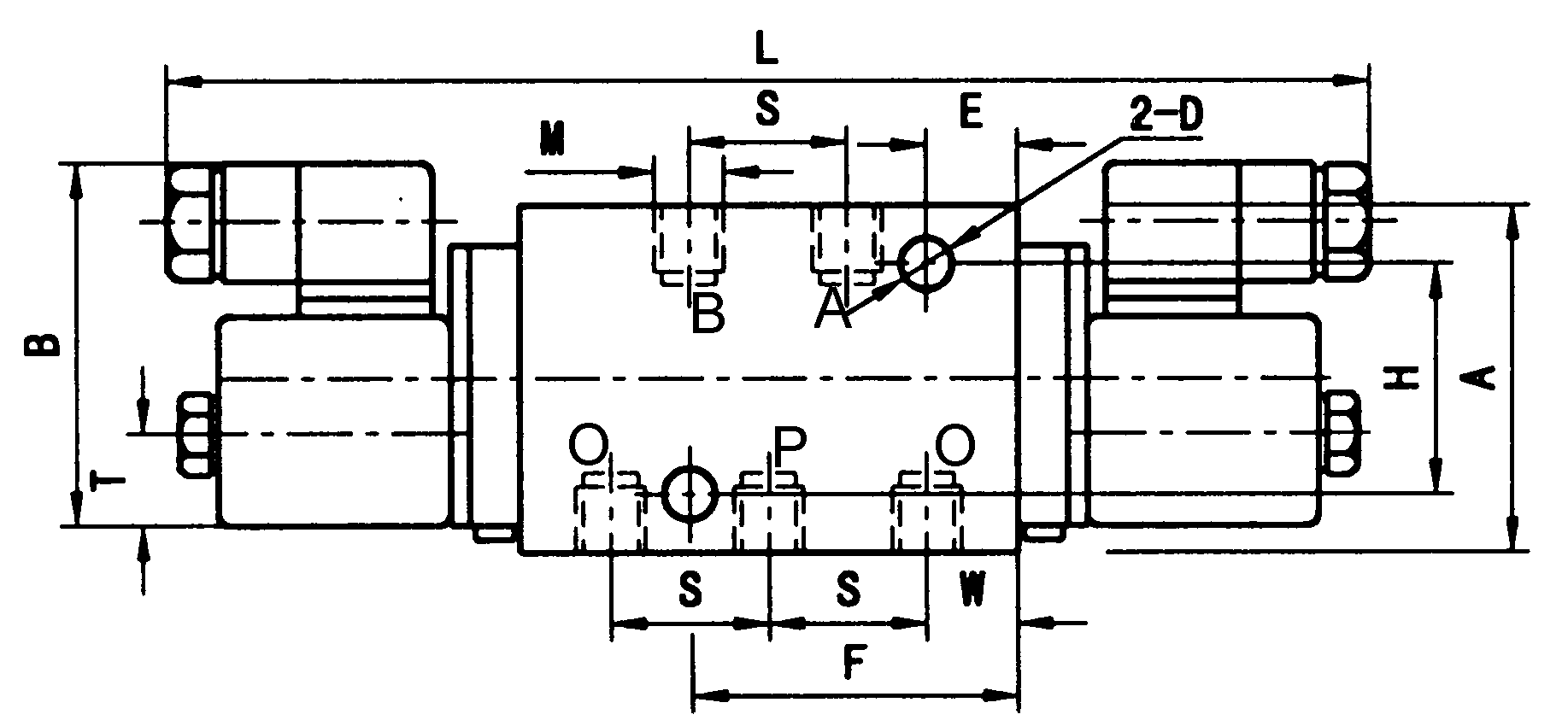

二位五通单电控换向阀 二位五通双电控换向阀

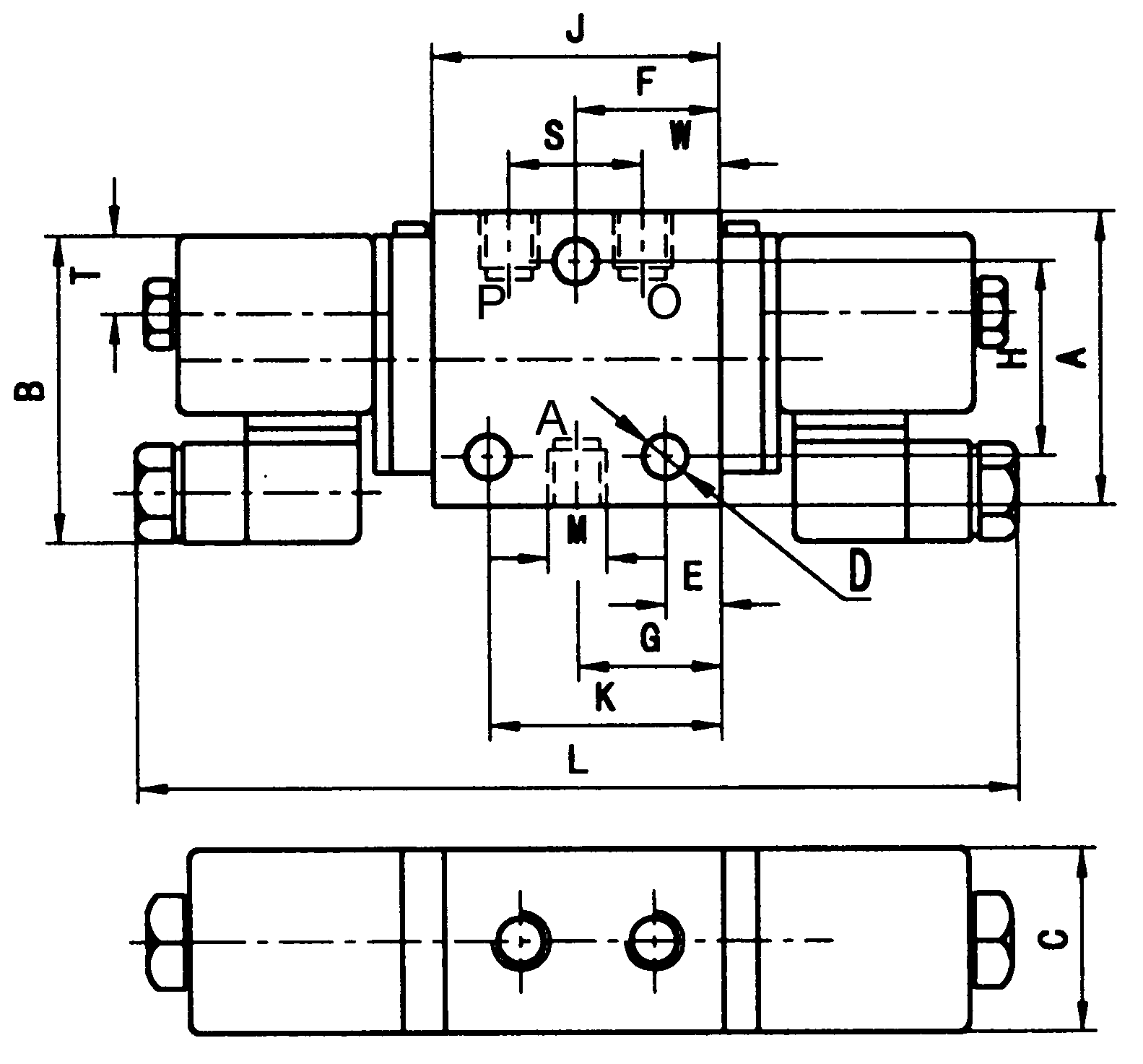

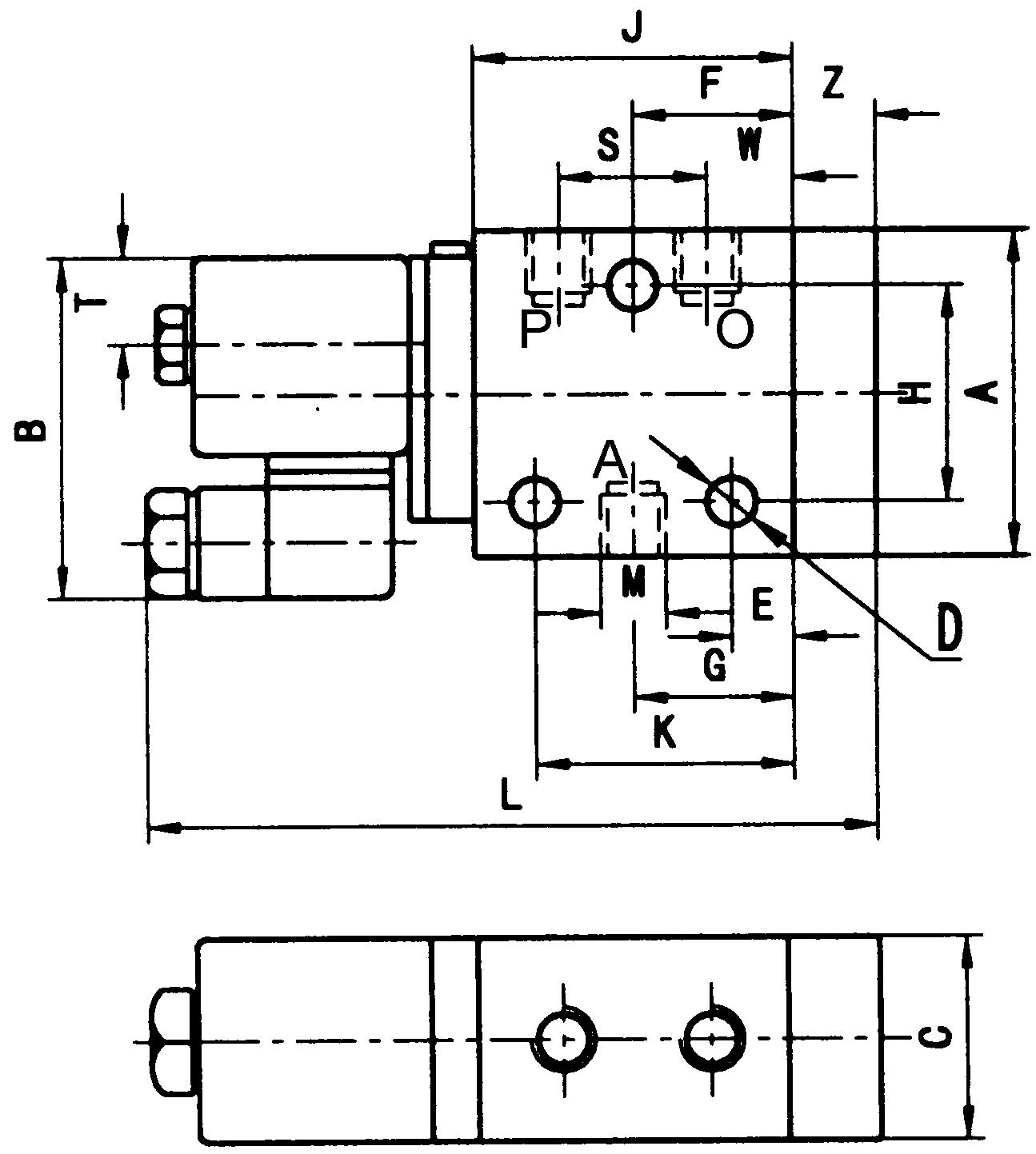

二位三通单电控换向阀 二位三通双电控换向阀
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
W |
T |
S |
L |
Z |
M |
|
Q25D2A-L6 |
55 |
70 |
30 |
Ф7 |
20 |
87 |
|
40 |
|
|
20 |
18.5 |
24 |
228 |
|
G1/4″ |
|
Q25DA-L6 |
55 |
70 |
30 |
Ф7 |
12 |
79 |
|
40 |
|
|
18 |
18.5 |
24 |
165 |
11 |
G1/4″ |
|
Q23D2A-L6 |
55 |
70 |
30 |
Ф5.5 |
22 |
39 |
37 |
41 |
74 |
49 |
26 |
18.5 |
24 |
202 |
|
G1/4″ |
|
Q23DA-L6 |
55 |
70 |
30 |
Ф5.5 |
16 |
33 |
31 |
41 |
68 |
43 |
20 |
23.5 |
24 |
143 |
11 |
G1/4″ |
|
Q25D2A-L12 |
65 |
75 |
35 |
Ф7 |
26 |
72 |
|
46 |
|
|
21.5 |
23.5 |
33 |
240 |
|
G1/2″ |
|
Q25DA-L12 |
65 |
75 |
35 |
Ф7 |
20 |
66 |
|
46 |
|
|
17.5 |
23.5 |
33 |
180 |
11 |
G1/2″ |
|
Q23D2A-L12 |
65 |
75 |
35 |
Ф7 |
24 |
42 |
44 |
46 |
81 |
|
25.5 |
23.5 |
33 |
210 |
|
G1/2″ |
|
Q23DA-L12 |
65 |
75 |
35 |
Ф7 |
18 |
36 |
38 |
46 |
75 |
|
19.5 |
23.5 |
33 |
150 |
11 |
G1/2″ |
