详细说明：
QDI系列电控换向阀

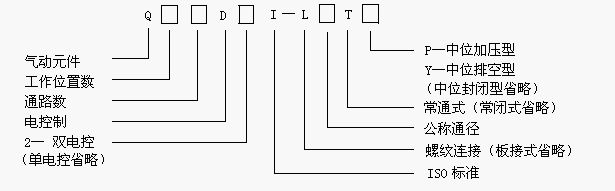

一、型号Q23DI、Q23D2I、Q25DI、Q25D2I、Q35D2I电控换向阀

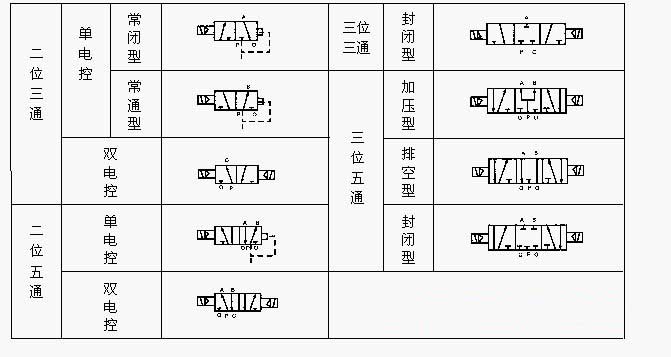

二：图形符号
三、特点
1、“省优”产品，性能可靠，符合ISO（国际标准），互换性强。
2、接管方便，可作管接或板接。
3、品种规格多，任意选择。
四、主要技术参数
|
公称通径（mm） |
6 |
8 |
10 |
15 |
20 |
25 |
|
工作压力范围（MPa） |
0.2～0.8 |
|
使用温度范围（℃） |
-10 ～ +55（但在不冻结条件下） |
|
有效截面积（mm2） |
≥10 |
≥20 |
≥40 |
≥60 |
≥110 |
≥190 |
|
工作电压和电流 |
交 流 |
220V，60mA；36V，280 mA |
220V，75mA；36V，280 mA |
220V，130mA；36V，500 mA |
|
直 流 |
24V，270mA；12V，600 mA |
24V，300mA；12V，600 mA |
24V，400mA；12V，800 mA |
|
允许电压波动（%） |
-15 ～ +10 |
|
绝缘电阻（MΩ） |
≥1.5 |
|
换向时间（S） |
≤0.04 |
≤0.06 |
≤0.10 |
|
最低工作频度（次/天） |
1 / 30 |
|
工作介质 |
经过除水滤尘并含有油雾的压缩空气 |

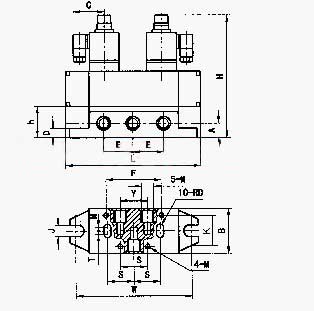

五、外形及安装尺寸
|
通径 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
h |
K |
L |
N |
T |
S |
W |
Y |
M |
m |
|
6 |
15 |
51 |
50 |
12 |
24 |
48 |
3 |
137.4 (148) |
7 |
30 |
38 |
117 |
5 |
10 |
24 |
100 |
24 |
M10×1 |
M16×1深12 |
|
8 |
15 |
51 |
50 |
12 |
24 |
48 |
3 |
137.4 (148) |
7 |
30 |
38 |
117 |
5 |
10 |
24 |
100 |
24 |
M14×1.5 |
M16×1深12 |
|
10 |
16 |
64 |
50 |
14 |
34 |
64 |
5 |
166.5(184.5) |
9 |
38 |
48 |
150 |
7.5 |
11.5 |
32 |
128 |
36 |
M18×1.5 |
M8×1.25深16 |
|
15 |
16 |
64 |
50 |
14 |
34 |
64 |
5 |
166.5(184.5) |
9 |
38 |
48 |
150 |
7.5 |
11.5 |
32 |
128 |
36 |
M22×1.5 |
M8×1.25深16 |
|
20 |
25 |
90 |
56 |
15 |
50 |
100 |
8.5 |
216 (232) |
11 |
50 |
68 |
212 |
7 |
18 |
50 |
189 |
50 |
M27×2 |
M10×1.5深20 |
|
25 |
25 |
90 |
56 |
15 |
50 |
100 |
8.5 |
216 (232) |
11 |
50 |
68 |
212 |
7 |
18 |
50 |
189 |
50 |
M33×2 |
M10×1.5深20 |
注: 表中H括号内尺寸为三位阀高度尺寸。
