产品名称：
|
Q24JD、Q24JD2系列电控换向阀
|
|

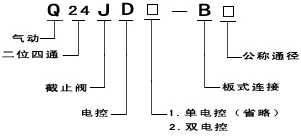

型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|
一、特点：
二位四通电磁换向阀是气动控制系统的基本元件，它将电信号转换成气信号，去操作各种双作用气缸以及其它执行元件等，其结构属截止式。
１、由于采用先导电磁吸铁控制，动作灵敏可靠，体积小，重量轻。
２、双电控电磁阀采用永久磁铁磁力保持位置，性能稳定而可靠。
３、由于备有手控按钮，便于维修时用手操纵。
４、采用板接式，使用方便。
５、电磁先导部分在本系列产品中，均可互换。
二、图形符号：
|
|
四、技术参数
| 型号 |
Q24JD、Q24JD2 |
|
| 公称通径mm |
6 |
8 |
10 |
15 |
20 |
25 |
| 有效面积S值mm² |
10 |
20 |
40 |
60 |
120 |
190 |
| 工作压力 |
0.2～0.8MPa |
|
| 泄漏量Nml/min |
50 |
100 |
200 |
| 工作温度 |
5～60ºC |
| 工作电压V |
AC:220,36;DC:24,12 |
| 换向时间S |
0.06 |
0.08 |
0.12 |

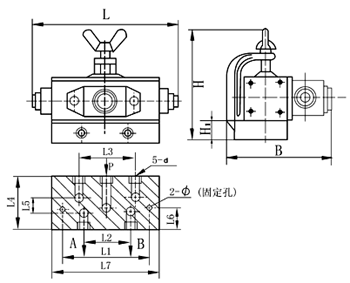

五、外形及安装尺寸：
|
通径 |
d |
H |
H1 |
B |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
φ |
| 6 |
M10*1 |
115 |
24 |
117 |
122 |
65 |
37 |
43 |
55 |
14 |
23 |
94 |
5 |
| 8 |
M14*1 |
115 |
24 |
117 |
122 |
65 |
37 |
43 |
55 |
14 |
23 |
94 |
5 |
| 10 |
M16*1 |
130 |
30 |
117 |
122 |
88 |
47 |
61 |
56 |
15 |
25 |
114 |
6 |
| 15 |
G1/2" |
159 |
40 |
146 |
138 |
105 |
51 |
71 |
76 |
20 |
30 |
138 |
6 |
| 20 |
G3/4" |
174 |
45 |
160 |
164 |
126 |
65 |
83 |
88 |
26 |
35 |
163 |
7 |
| 25 |
G1" |
189 |
50 |
171 |
204 |
170 |
79 |
111 |
98 |
28 |
40 |
204 |
7 | | |
| |
| |
 |
|
|
|
