产品名称：
|
Q23JD、Q23JD2系列电控换向阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|
一、特点：
截止式结构，管式安装，可手动换向。
二、图形符号：

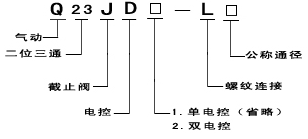

三、型号说明：
|
|
四、技术参数
| 型号 |
Q23JD、Q23JD2 |
|
| 公称通径mm |
6 |
8 |
10 |
15 |
20 |
25 |
| 有效面积S值mm² |
10 |
20 |
40 |
60 |
120 |
190 |
| 换向时间ms |
0.06 |
0.08 |
0.12 |
| 工作压力范围MPa |
0.2～0.8 |
| 电压 V |
AC：220，110，36；DC：36，24，12 |
| 工作温度ºC |
5～60 |
五、外形及安装尺寸：
| 通径 |
Ma |
¢a |
A |
B |
C |
D |
E |
F |
G |
H |
J |
| 6 |
M10×1 |
5.5 |
115
单控
122
双控 |
36 |
19 |
40 |
94 |
140 |
85 |
105 |
115 |
| 8 |
M14×1 |
| 10 |
M16×1 |
29 |
20.5 |
45 |
122 |
145 |
91 |
111 |
121 |
| 15 |
G1/2" |
26.5 |
27 |
60 |
115 |
160 |
103 |
123 |
133 |
| 20 |
G3/4" |
8.5 |
33 |
32.5 |
70 |
130 |
170 |
119 |
104 |
119 |
| 25 |
G1" |
37.5 |
41.5 |
80 |
152 |
180 |
148 |
136 |
148 | |
|
| |
| |
 |
|
|
|
