产品名称：
|
Q23XR2ch C|Q25XR2ch C垂直转柄式人控阀
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
一、特点：
垂直转柄式人控阀分直动式和先导式两类，主要用作控制 气路的开头和改变控制气路的方向，可发出气信号给气控换向阀使气控 换向阀换向，也可控制中、小型气缸动作，输出力作功。通径8mm阀为先 导式，3mm阀为直动式。先导式较直动式操作力要小。

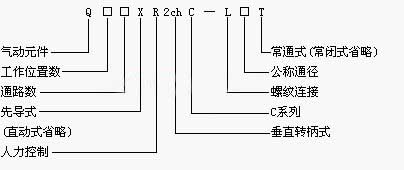

二、型号：
|
举例：8mm常通式二位三通先导式垂直转柄人控阀为 Q23XR2chC-L8T
3mm二位五通直动式垂直转柄人控阀为 Q25R2chC-L3
主要技术参数
1、工作介质：经除水、滤尘洁净并含油雾的压缩空气。
2、工作压力：直动式 0～0.8MPa ;先导式 0.15～0.8MPa
3、使用温度：-25～+80℃（但在不冻结条件下）
4、其他技术参数如下表：
|
型 号 |
公称通径（mm） |
有效截面积（mm2） |
操作力（N） |
工作行程（mm） |
|
Q23R2ch C - L3 |
3 |
≥3 |
≤30 |
3.8 |
|
Q23R2ch C - L3T |
|
Q25R2ch C - L3 |
3.7 |
|
Q23X2ch C - L8 |
8 |
≥20 |
≤100 |
2 |
|
Q23XR2ch C - L8T |
|
Q25XR2ch C - L8 |
四、使用维护
1、使用时用力要适当，摇柄对中线各旋转45°，气路切换迅速。
2、有三种安装位置可供选择，方向是任意的，安装时应考虑装拆方便。
3、使用场合的介质应不对铬、镍、镉镀层，有色金属及其合金引起腐蚀作用，粉尘不应太大。
4、气口标记：P 进气口，O 排气口，A、B 输出口。
5、管路应干净，连接牢固，无泄漏，通径不少于公称通径。
五、外形及安装尺寸：
 |
 |

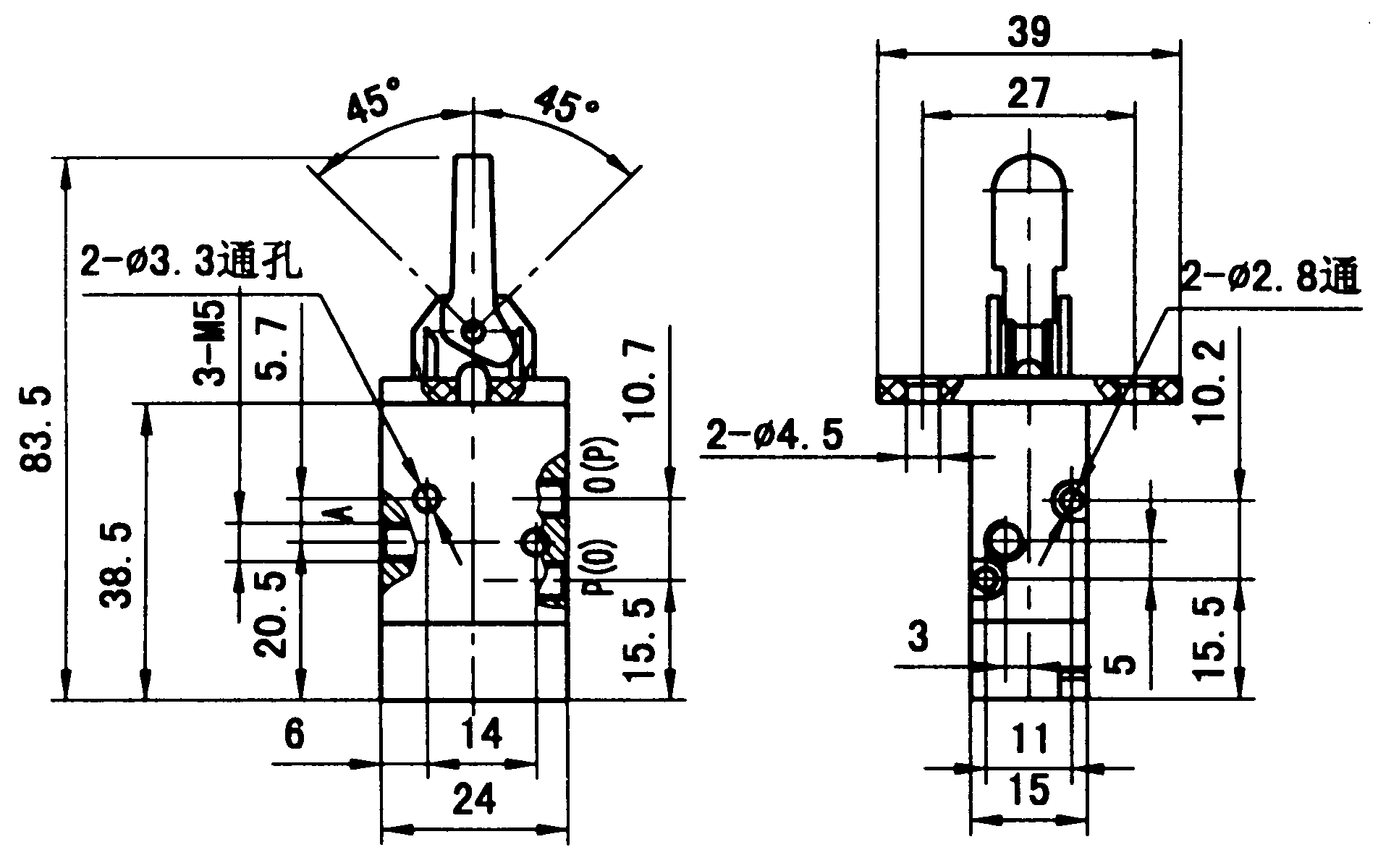

| 3mm二位三通直动式垂直转柄人控阀 |

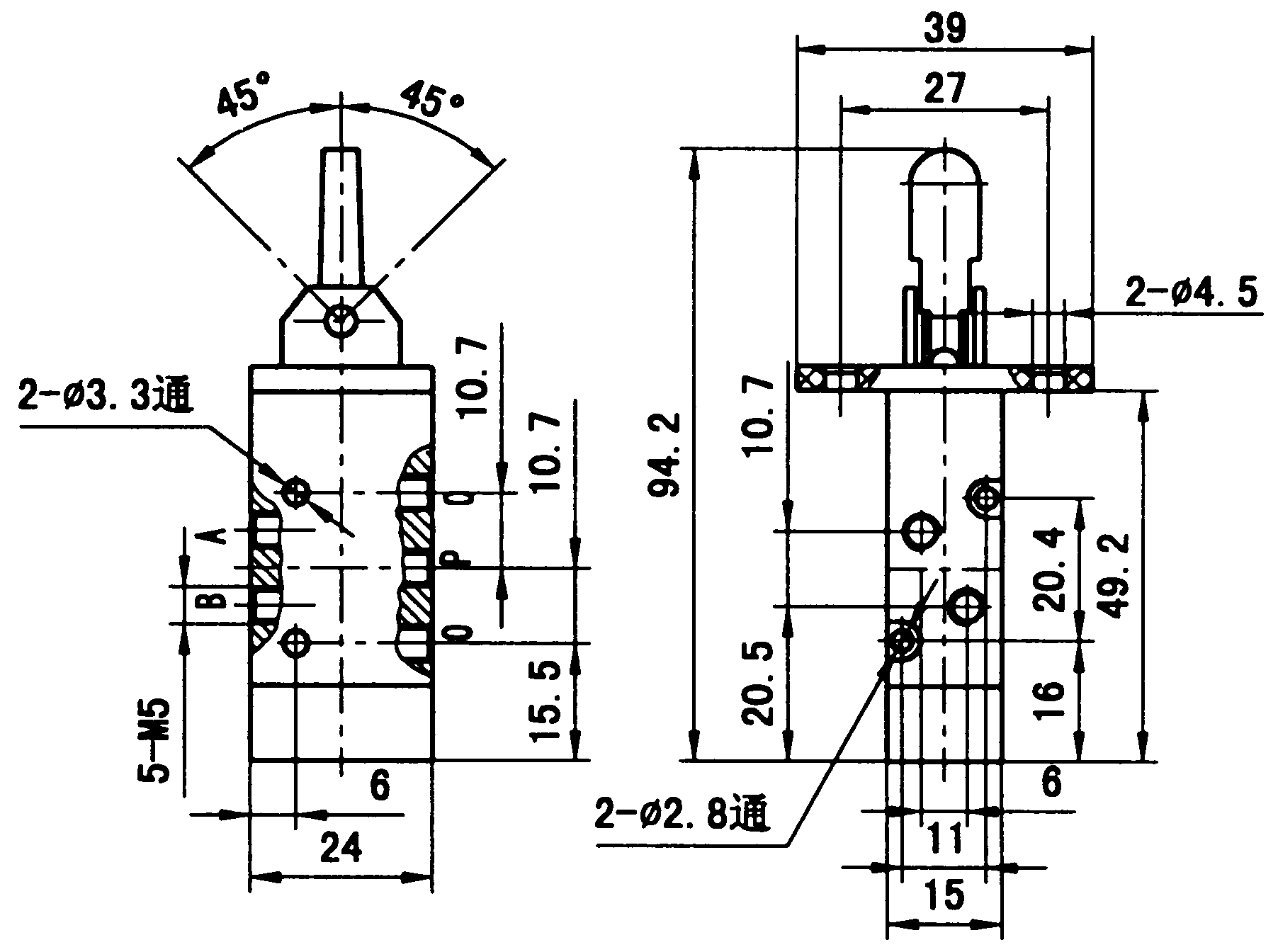

3mm二位五通直动式垂直转柄人控阀 |
| Q23R2chC-L3 Q23R2chC-L3T |
Q25R2chC-L3 |
注：（ ）内的气口标记为常通式阀气口标记 |
| |
| |
 |
|
|
|
