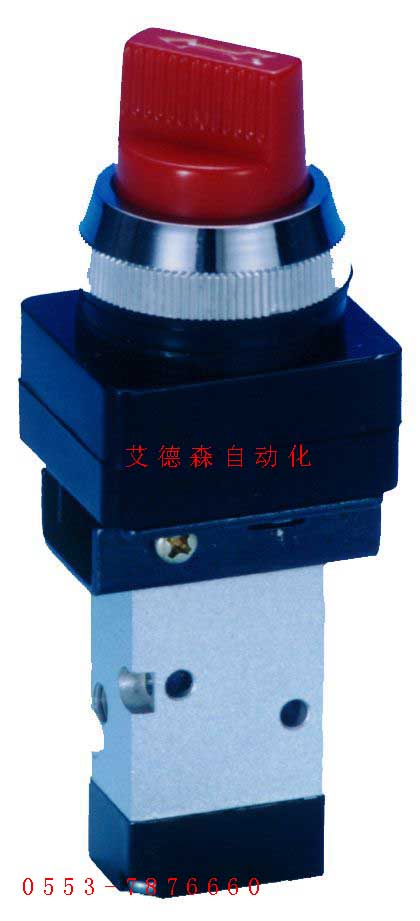

三、主要技术参数
1、工作介质：经除水、滤尘洁净并含油雾的压缩空气；
2、工作压力:直动式 0～0.8MPa,先导式 0.15～0.8MPa使用温度：
3、使用温度：-25～+80℃（但在不冻结条件下）；
4、其他技术参数如下表：
|

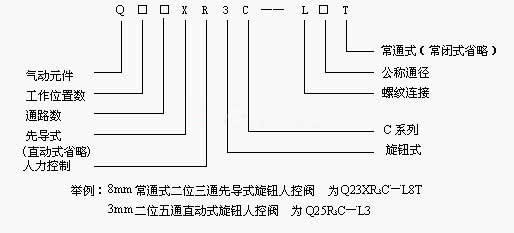

型 号 |
公称通径（mm） |
有效截面积（mm2） |
操作力（N） |
工作行程（mm） |
| Q23R3C-L3 |
3 |
≥3 |
≤30 |
旋转90°/2.5 |
| Q23R3C-L3T |
| Q25R3C-L3 |
| Q23XR3C-L8 |
8 |
≥20 |
≤100 |
旋转90°/2 |
| Q23XR3C-L8T |
| Q25XR3C-L8 |
四、使用维护
1、使用时用力要适当，旋钮顺时针旋转90°，气路切换迅速。
2、有三种安装位置可供选择，方向是任意的，安装时应考虑装拆方便。
3、使用场合的介质应不对铬、镍、镉镀层有色金属及其合金引起腐蚀作用，粉尘不应太大。
4、气口标记：P-进气口，O-排气口，A、B-输出口。
5、管路应干净，连接牢固，无泄漏，通径不少于公称通径。

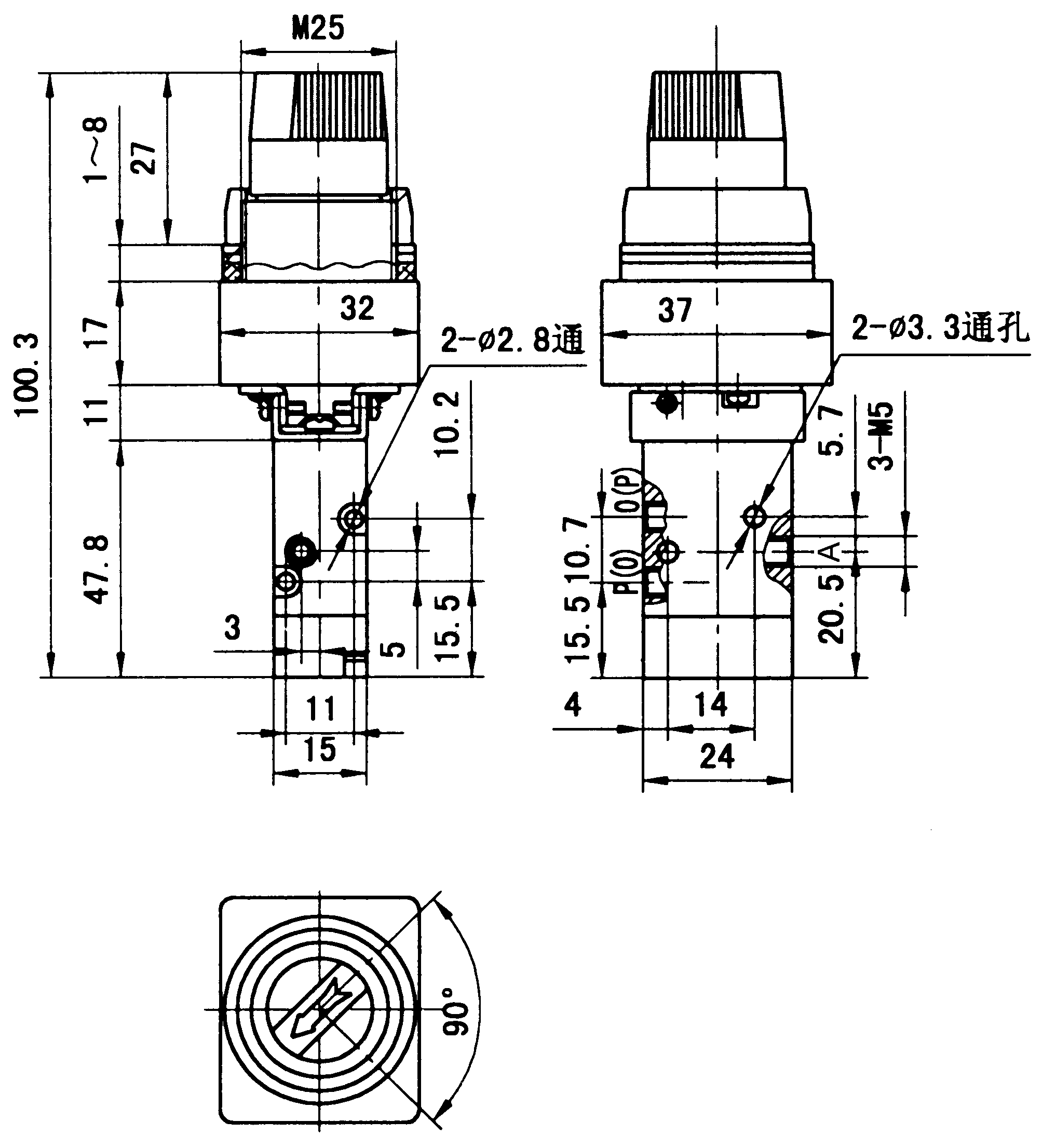

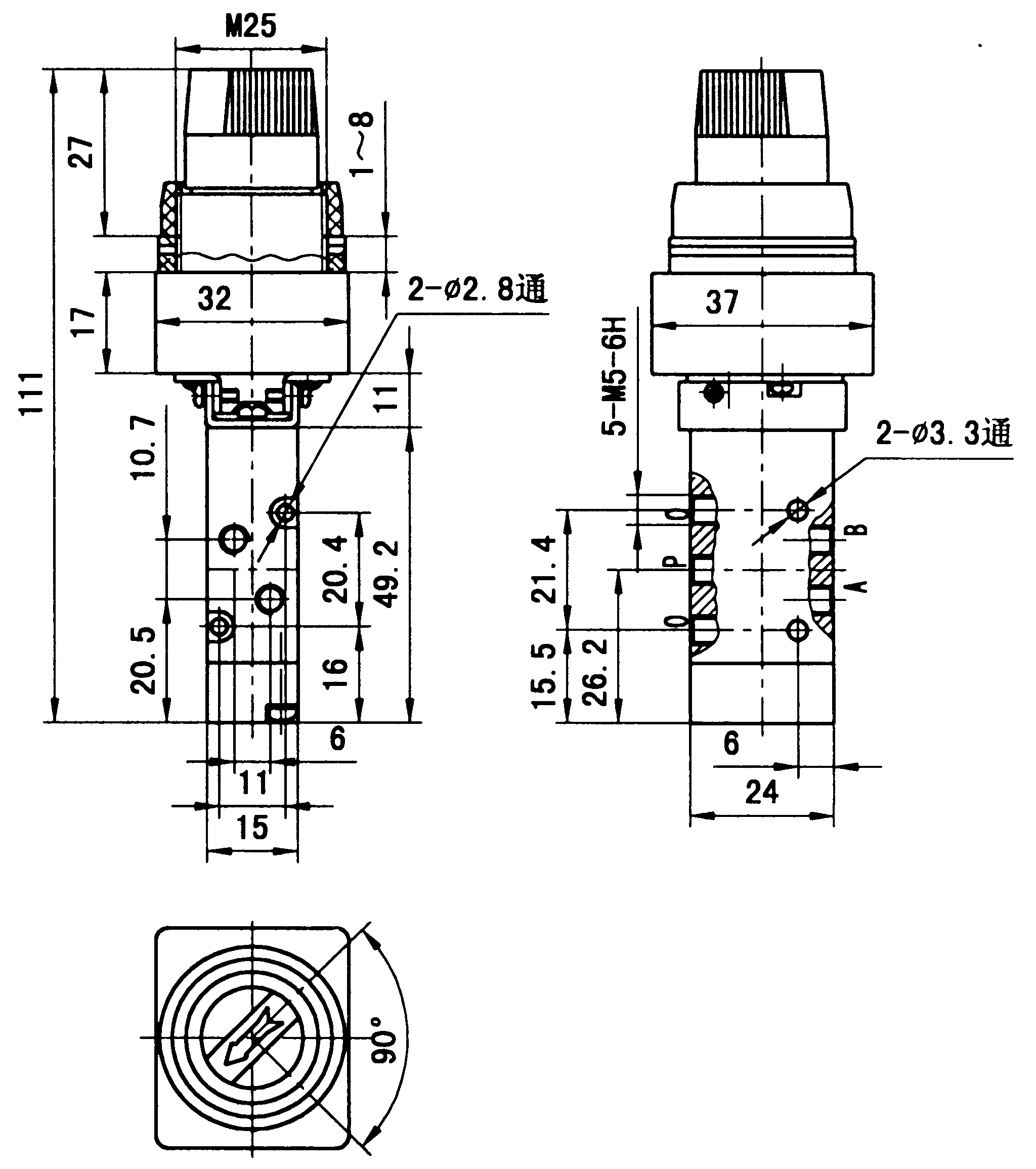

五、外形及安装尺寸   3mm二位三通直动式旋钮人控阀 3mm二位五通直动式旋钮人控阀

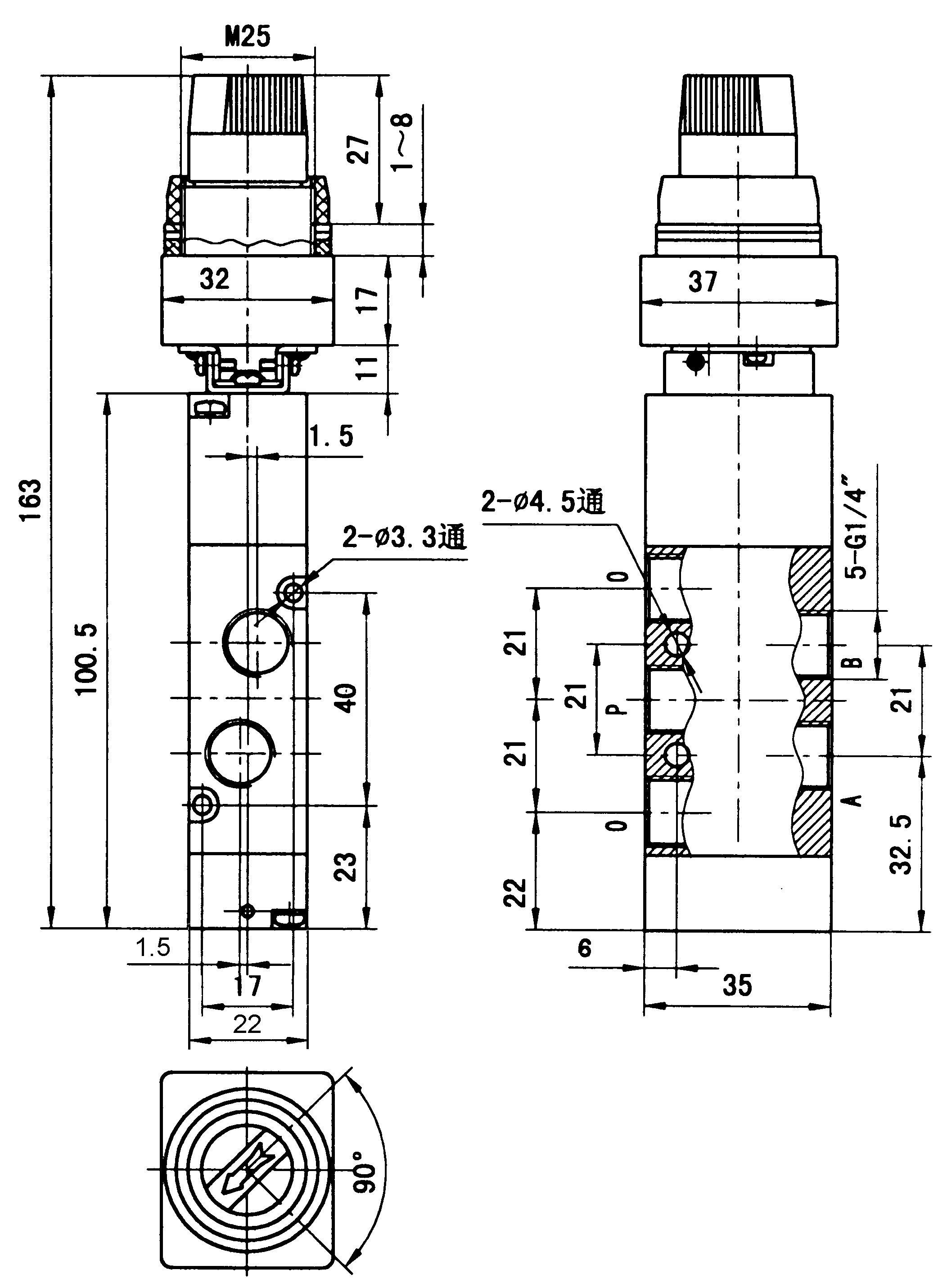

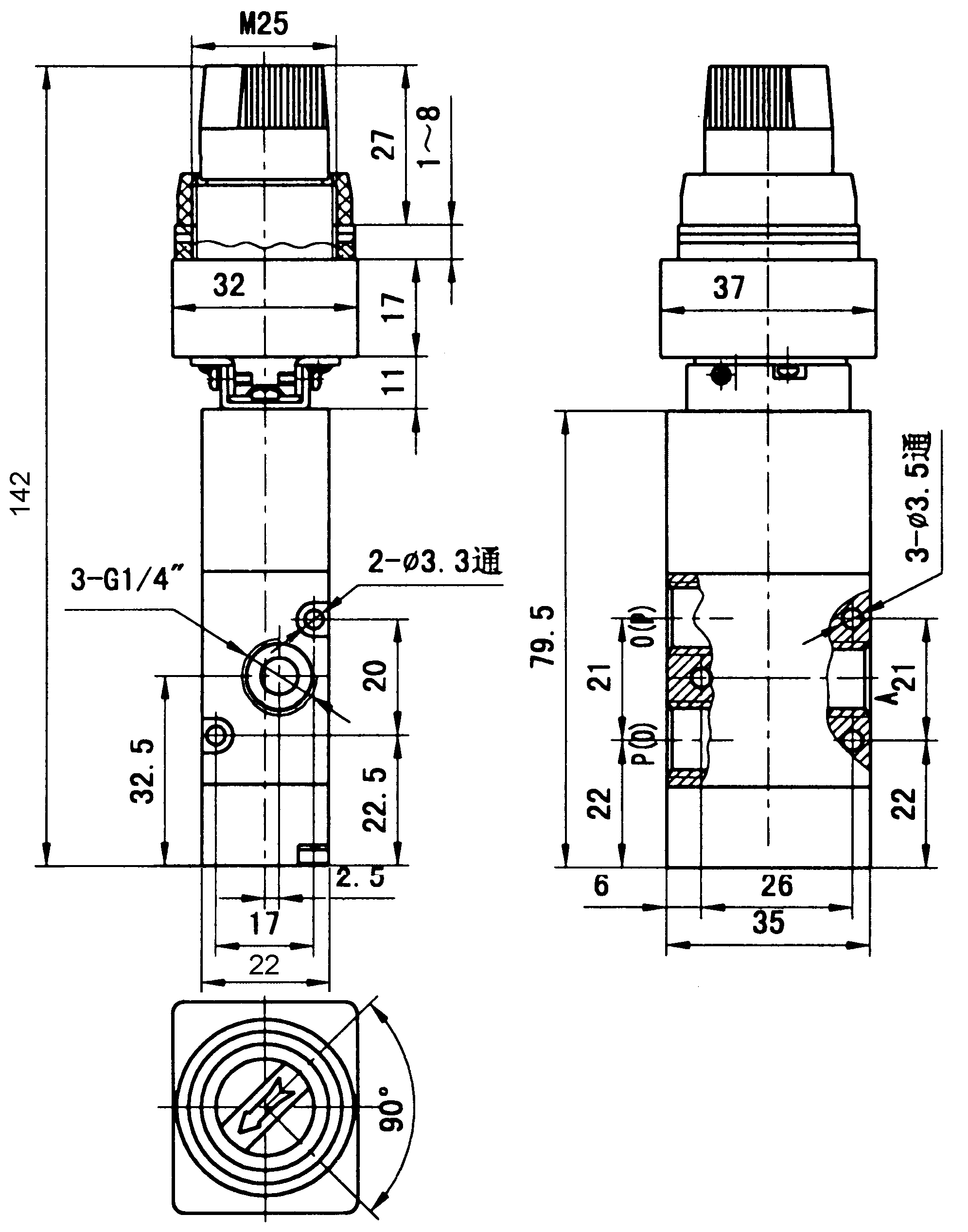

Q23R3C-L3 Q23R3C-L3T Q25R3C-L3   8mm二位三通先导式旋钮人控阀 8mm二位五通先导式旋钮人控阀
Q23XR3C-L8 Q23XR3C-L8T Q25XR3C-L8
注：（ ）内的气口标记为常通式阀气口标记 |
