TAD402自动排水器
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
●用途
常用于自动排除管道，冷冻式空气干燥机，油水分离器，贮气罐及各种空气过滤器底部等处的积水。可安装在不便于进行人工排放污水，用气量较大，放水次数频繁的地方。
●订购代码
●图形符号
|
■ 技术参数
|
规 格 |
TAD402-02 |
TAD402-03 |
TAD402-04 |
|
保证耐压 |
1.5MPa |
|
使用压力 |
0.15～1.0MPa |
|
使用温度 |
0～60℃ |
|
接管口径 |
G1/4 |
G3/8 |
G1/2 |
|
排水口径 |
G1/8 |
G1/4 |
G3/8 |
|
工作介质 |
压缩气体 | |
■ 工作原理

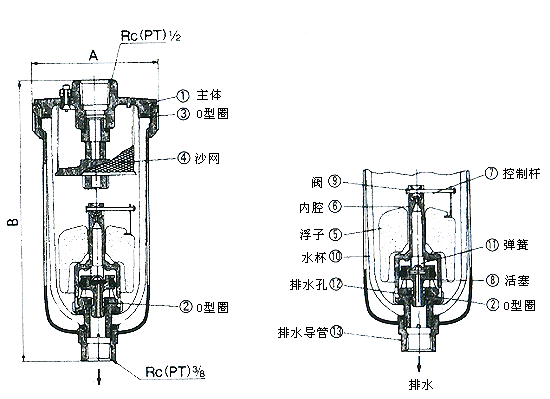

*当水杯内无压力时，浮子⑤因自重而下降，阀⑨关闭内腔孔⑥，活塞⑧被弹簧⑾压下，而冷凝水通过⑿排水。
*水杯内有压力时
当压力在正常情况下0.1MPa以上时，活塞⑧克服弹簧⑾向上压，因而排水道⑿关闭，水杯⑩内部与外界隔断。
*水杯内有冷凝水时
当凝水收集到某种程度时，浮子⑤因浮力升起，打开内腔孔⑥，压力进入内腔，活塞⑧被压力和弹簧⑾压下，冷凝水通过排水导管⒀排水。
|
|
■ 外形尺寸
|
型 号 |
TAD402-02 |
TAD402-03 |
TAD402-04 |
|
A |
φ82 |
φ82 |
φ82 |
|
B |
182 |
182 |
182 | |
■ ZDFS 自动放水器
本产品安装在自动排水器，空气过滤器，空气过滤减压阀的水杯底部，能自动排放积聚在水杯中的冷凝水。
注意事项：垂直安装，排水口朝下
| |
 |
|
|
|
