产品名称：
|
396系列油雾器
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|
一、特点：
1、外形紧凑结构合理，安装方便。
2、阀体采用铝型材制造，性能好，强度高。
3、可随意调节滴油控制量。
二、图形符号：
|

三、型号说明：
四、技术参数：
１、最大工作压力：１．６ＭＰａ
２、工作温度：５～６０℃
| 通径mm |
6 |
6 |
10 |
10 |
20 |
20 |
| 输入压力P1MPa |
当压降△p=0.1MPa 50-75µm时，流量米³/小时（立升/分） |
| 0.1min |
2.5(40) |
1.5(25) |
8.5(140) |
| 0.1max |
20(330) |
80(1330) |
210(3500) |
| 0.25min |
3.5(60) |
2.5(40) |
9.2(150) |
| 0.25max |
35(580) |
120(2000) |
240(4000) |
| 0.4min |
4(65) |
3(50) |
10(165) |
| 0.4max |
50(830) |
170(2830) |
265(4415) |
| 0.6min |
5(80) |
4(65) |
11(180) |
| 0.6max |
60(100) |
220(3665) |
295(4920) |
| 1.0min |
7(115) |
6(100) |
13(215) |
| 1.0max |
80(1330) |
290(4830) |
350(5830) |
| 1.6min |
10(165) |
9(150) |
16(265) |
| 1.6max |
105(1750) |
360(6000) |
450(7500) |
*油雾器的配接管径小一号时，流量约减少１０％。

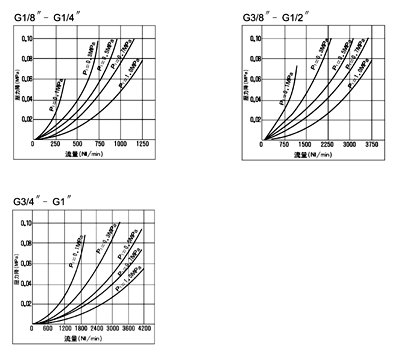

流量特征曲线：

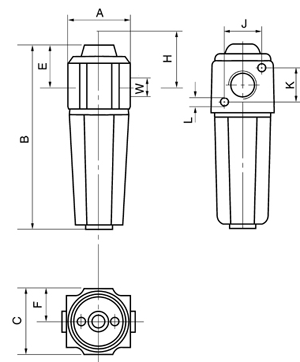

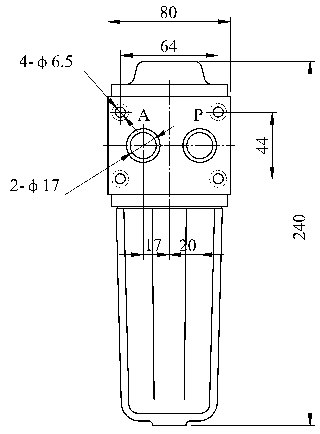

五、外形及安装尺寸：

| 型号< |
W |
A |
B |
C |
D |
E |
F |
H |
J |
K |
L |
重量kg |
| 396－6 |
G1/8" |
40 |
130 |
40 |
48 |
30 |
20 |
155 |
20 |
20 |
4.8 |
0.27 |
| 396－8 |
G1/4" |
40 |
130 |
40 |
40 |
30 |
20 |
155 |
20 |
20 |
4.8 |
0.26 |
| 396－10 |
G3/8" |
60 |
180 |
60 |
68 |
42 |
30 |
220 |
35 |
35 |
5.7 |
0.9 |
| 396－15 |
G1/2" |
60 |
180 |
60 |
60 |
42 |
30 |
220 |
35 |
36 |
5.7 |
0.88 |
| 396－20 |
G3/4" |
80 |
240 |
80 |
92 |
55 |
40 |
290 |
48 |
48 |
7 |
1.03 |
| 396－25 |
G1" |
80 |
240 |
80 |
80 |
55 |
40 |
290 |
48 |
48 |
7 |
0.98 |
油雾器396-06、（德国海隆基型）油雾器396-10、（德国海隆基型）油雾器396-15、（德国海隆基型）油雾器396-20、（德国海隆基型）油雾器396-25
|
|
|
