产品名称：
|
TC2010,TC3010,TC4010,TC4010,TC5010二联件
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|

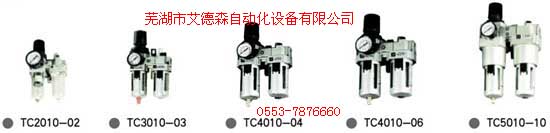

● 气源处理二联件
标准的模块化设计，能任意分解、组合，产品设计合理、使用方便、横向空间小,能满足气动系统不同的要求。 |
|

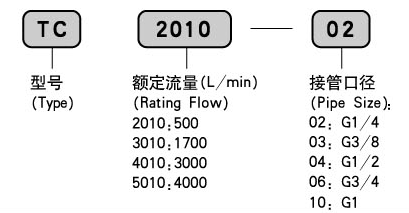

● 订购代码
|
|
■ 图形符号
|
|
■ 技术参数
|
规格 |
TC2010-02 |
TC3010-03 |
TC4010-04 |
TC4010-06 |
TC5010-10 |
|
使用流体 |
空气 |
|
接管口径 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
过滤精度 |
5μm |
|
使用压力范围 |
0～1.0MPa |
|
使用温度 |
0～60℃ |
|
建议用油 |
ISOVG32或同等用油 |
|
阀型 |
带溢流型 |
|
压力表口径 |
G1/8 |
G1/4 |
|
材质 |
本体 |
铝合金压铸品 |
|
容杯 |
聚碳酸酯 |
|
保护杯罩 |
- |
铁 |
|
构成元件 |
过滤减压阀 |
TW2000-02 |
TW3000-03 |
TW4000-04 |
TW4000-06 |
TW5000-10 |
| 油雾器 |
TL2000-02 |
TL3000-03 |
TL4000-04 |
TL4000-06 |
TL5000-10 | |
|
■ 外形尺寸

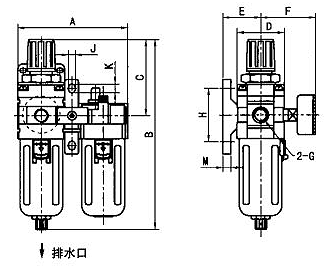

● TC2010-02

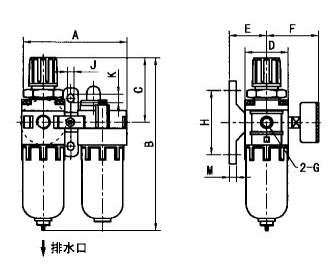

● TC3010-03 TC4010-04 TC4010-06 TC5010-10
 |
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
|
TC2000-02 |
90 |
165 |
78 |
40 |
57 |
30 |
G1/4 |
48 |
8.5 |
5.5 |
5 |
|
TC3000-03 |
117 |
211 |
92 |
53 |
61 |
41 |
G3/8 |
70 |
11 |
7 |
7 |
|
TC4000-04 |
154 |
263 |
112 |
70 |
70.5 |
50 |
G1/2 |
80 |
11 |
9 |
7 |
|
TC4000-06 |
154 |
263 |
112 |
70 |
70.5 |
50 |
G3/4 |
80 |
11 |
9 |
7 |
| TC5000-10 |
198 |
312 |
114 |
90 |
70.5 |
70 |
G1 |
80 |
13 |
10 |
10 | | |
| | | | |
 |
|
|
|
