产品名称：
|
TC2000,TC3000,TC4000,TC4000,TC5000三联件
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
● 气源处理三联件
标准的模块化设计，能任意分解、组合，产品设计合理、使用方便、装卸容易，能满足气动系统不同的要求。

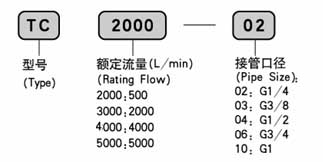

● 订购代码
■ 图形符号
|
■ 技术参数
|
规 格 |
TC2000-02 |
TC3000-03 |
TC4000-04 |
TC4000-06 |
TC5000-10 |
|
使用流体 |
空气 |
|
接管口径 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
过滤精度 |
5μm |
|
使用压力范围 |
0～1.0MPa |
|
使用温度 |
0～60℃ |
|
建议用油 |
ISOVG32或同等用油 |
|
阀型 |
带溢流型 |
|
压力表口径 |
G1/8 |
G1/4 |
|
材质 |
本体 |
铝合金压铸品 |
|
容杯 |
聚碳酸酯 |
|
保护杯罩 |
- |
铁 |
|
构成元件 |
过滤器 |
TF2000-02 |
TF3000-03 |
TF4000-04 |
TF4000-06 |
TF5000-10 |
|
减压阀 |
TR2000-02 |
TR3000-03 |
TR4000-04 |
TR4000-06 |
TR5000-10 |
|
油雾器 |
TL2000-02 |
TL3000-03 |
TL4000-04 |
TL4000-06 |
TL5000-10 | |
|

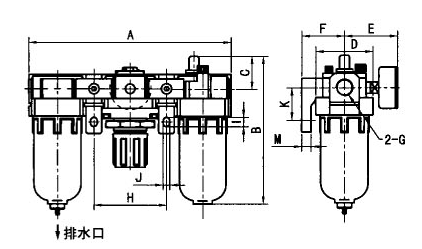

■ 外形尺寸
● TC2000-02
● TC3000-03 TC4000-04 TC4000-06 TC5000-10
 |
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
M |
|
TC2000-02 |
140 |
125 |
38 |
40 |
57 |
30 |
G1/4 |
50 |
8.5 |
5.5 |
24 |
5 |
|
TC3000-03 |
181 |
156.5 |
38 |
53 |
61 |
41 |
G3/8 |
64 |
11 |
7 |
35 |
7 |
|
TC4000-04 |
238 |
191 |
41 |
70 |
65.5 |
50 |
G1/2 |
84 |
13 |
9 |
40 |
7 |
|
TC4000-06 |
255 |
191 |
41 |
70 |
65.5 |
50 |
G3/4 |
88 |
13 |
9 |
40 |
7 |
|
TC5000-10 |
300 |
271 |
48 |
90 |
65.5 |
70 |
G1 |
105 |
16 |
10 |
50 |
10 | | |
| |
| |
 |
|
|
|
