| 产品名称： |
399系列气源处理二联件
|
| 型 号： |
|
| 价 格： |
0.00 |
| 品 牌： |
艾德森 |
| |
|
|
产品介绍： |
详细说明：
|
一、特点：
１、外形紧凑结构合理，安装方便。
２、阀体采用铝型材制造，性能好，强度高。
３、具有过滤减压润滑等功能。
二、图形符号：
|
三、型号说明：
四、技术参数：
１、流量(过滤度为５０～７５μｍ时)
|
公称通径(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
|
最大工作压力(MPa) |
1.6 |
|
压力调节范围(MPa) |
0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6 |
|
分水效率(％) |
小于等于80 |
|
工作温度(°C) |
5～60 |
*当二联件的配管径小一号时，流量约减少１０％；当过滤元件微孔直径小一号时，流量约减少７％。

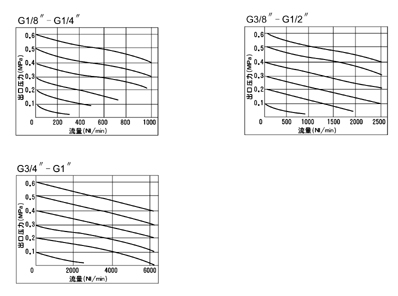

流量特性曲线 (进口压力Ｐ１＝１．０ＭＰａ)

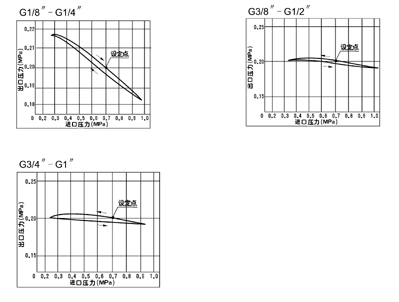

压力特性曲线

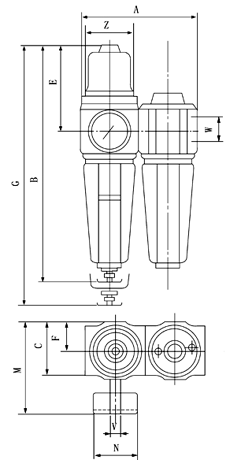

五、外形及安装尺寸:
| 型号 |
W |
A |
B |
C |
E |
F |
Z |
G |
V |
N |
M |
重量kg |
| 399－6 |
G1/8" |
80 |
177 |
40 |
62 |
20 |
M30×1.5 |
202 |
M10×1 |
40 |
70 |
0.810 |
| 399－8 |
G1/4" |
80 |
177 |
40 |
62 |
20 |
M30×1.5 |
202 |
M10×1 |
40 |
70 |
0.800 |
| 399－10 |
G3/8" |
120 |
252 |
60 |
95 |
30 |
M50×1.5 |
292 |
M10×1 |
50 |
95 |
2.370 |
| 399－15 |
G1/2" |
120 |
252 |
60 |
95 |
30 |
M50×1.5 |
292 |
M10×1 |
50 |
95 |
2.350 |
| 399－20 |
G3/4" |
160 |
310 |
80 |
110 |
40 |
M67×1.5 |
360 |
M10×1 |
63 |
120 |
3.090 |
| 399－25 |
G1" |
160 |
310 |
80 |
110 |
40 |
M67×1.5 |
360 |
M10×1 |
63 |
120 |
3.040 |

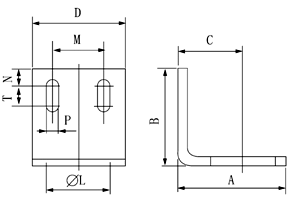

| 规格.代号 |
A |
B |
C |
D |
L |
M |
N |
P |
T |
| G1/8".G1/4" |
48 |
45 |
26 |
45 |
31 |
26 |
15 |
8 |
13 |
| G3/8".G1/2" |
80 |
70 |
45 |
70 |
50 |
19 |
15 |
10 |
15 |
| G3/4".G1" |
90 |
90 |
50 |
90 |
67 |
50 |
20 |
10.5 |
20 |
二联件399-08、（德国海隆基型）二联件399-10、（德国海隆基型）二联件399-15、（德国海隆基型）二联件399-20、（德国海隆基型）二联件399-25
| |
 | |
