产品名称：
|
木业压机柱塞油缸 YZG系列
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：
|

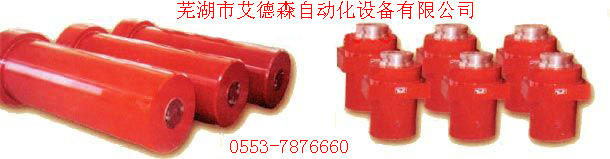

木业压机柱塞油缸 YZG系列 |
|
YZG型为木业机械压机专用柱塞油缸，适用于三夹板、刨花板、中纤板、复合地板、竹胶板、木板成形等压机上使用，工作压力一般为26MPa,柱塞直径63-520mm,有效行程0-5000m |
| 规格/技术参数 |
|
型号 |
柱塞直径
d
mm |
|
推力kgf |
型号 |
柱塞直径
d
mm |
有效面积 |
推力kgf |
|
26MPa |
26MPa |
|
YZG-100×S |
100 |
78.54 |
20420.35 |
YZG-260×S |
250 |
530.93 |
138041.58 |
|
YZG-125×S |
125 |
122.75 |
31906.80 |
YZG-280×S |
280 |
615.75 |
160095.56 |
|
YZG-140×S |
140 |
153.94 |
40023.89 |
YZG-300×S |
300 |
706.86 |
183783.17 |
|
YZG-160×S |
160 |
201.06 |
52276.10 |
YZG-320×S |
320 |
804.25 |
209104.40 |
|
YZG-180×S |
180 |
254.47 |
66151.94 |
YZG-340×S |
340 |
907.92 |
236059.27 |
|
YZG-200×S |
200 |
314.16 |
81681.41 |
YZG-360×S |
360 |
1017.88 |
264647.77 |
|
YZG-220×S |
220 |
380.13 |
98834.50 |
YZG-400×S |
400 |
1256.64 |
326725.64 |
|
YZG-230×S |
230 |
415.48 |
108023.66 |
YZG-420×S |
420 |
1385.44 |
360215.01 |
|
YZG-240×S |
240 |
452.39 |
117621.23 |
YZG-460×S |
460 |
1661.90 |
432094.65 |
|
YZG-250×S |
250 |
490.87 |
127627.20 |
YZG-520×S |
520 |
21223.72 |
552166.32 | |
| 安装及外型尺寸mm |
|
d |
D |
D1 |
D2 |
D3×深 |
D4 |
L |
L1 |
L2 |
6-M |
|
100 |
|
|
φ140 |
- |
M27×2 |
|
|
|
- |
|
125 |
|
|
φ180 |
- |
M27×2 |
|
|
|
- |
|
140 |
φ310 |
φ210 |
φ194 |
- |
M27×2 |
300 |
140 |
70 |
- |
|
160 |
φ360 |
φ230 |
φ230 |
- |
M33×2 |
320 |
140 |
70 |
- |
|
180 |
φ360 |
φ260 |
φ260 |
- |
M33×2 |
350 |
165 |
80 |
- |
|
200 |
φ380 |
φ280 |
φ280 |
- |
M42×2 |
375 |
165 |
80 |
- |
|
220 |
φ400 |
φ310 |
φ310 |
- |
M42×2 |
400 |
185 |
100 |
- |
|
230 |
φ410 |
φ310 |
φ310 |
- |
M42×2 |
410 |
185 |
100 |
- |
|
240 |
φ420 |
φ340 |
φ340 |
φ54×5 |
φ120 |
430 |
185 |
100 |
M16 |
|
250 |
φ460 |
φ350 |
φ355 |
φ54×5 |
φ120 |
430 |
220 |
110 |
M16 |
|
260 |
φ505 |
φ360 |
φ360 |
φ54×5 |
φ120 |
440 |
260 |
135 |
M16 |
|
280 |
φ520 |
φ395 |
φ395 |
φ54×5 |
φ120 |
460 |
280 |
135 |
M16 |
|
300 |
φ540 |
φ410 |
φ410 |
φ54×5 |
φ120 |
460 |
280 |
160 |
M16 |
|
320 |
φ570 |
φ440 |
φ440 |
φ54×5 |
φ120 |
475 |
285 |
200 |
M16 |
|
340 |
φ590 |
φ465 |
φ465 |
φ66.5×5 |
φ136 |
520 |
300 |
200 |
M24 |
|
360 |
φ610 |
φ500 |
φ480 |
φ66.5×5 |
φ136 |
630 |
330 |
200 |
M24 |
|
400 |
φ680 |
φ570 |
φ570 |
φ66.5×5 |
φ136 |
690 |
330 |
200 |
M24 |
|
420 |
φ735 |
φ612 |
φ612 |
φ70×5 |
φ140 |
700 |
380 |
250 |
M24 |
|
460 |
φ790 |
φ660 |
φ660 |
φ70×5 |
φ140 |
710 |
380 |
270 |
M24 |
|
520 |
φ900 |
φ730 |
φ730 |
φ80×5 |
φ160 |
800 |
495 |
270 |
M24 | |
|
注：
1、上置式油口固定螺栓孔及柱塞端面联接，定货时另行商定。
2、小型柱塞油缸进油口位置可由用户自定。
3、D1为柱塞缸安装定位尺寸；缸体外径D2≤D1 | |
|
|
|
