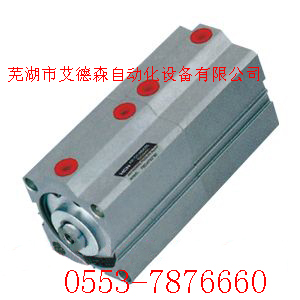

产品特点
薄且轻性：在保持既有动作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性；
易安装性：使用埋入式的安装方式，不需要任何配件达到节省空间的要求；
易维修性：采用简易的组装方式进行设计，方便装拆及维修；
磁控简单性：在本体四周预留装配槽，使磁性开关在安装固定及位置调整时，均极具简单；（客户需向本公司订购）；
精度高无冲击声：采用了前盖内部加长来增加导向提高精度，前后放置橡胶缓冲片，以此消除活塞碰撞前后端盖的声音；
多位置性：利用两只气缸串联且使用不同的阀控制，使气缸在整个行程范围内有多个工作位置。
技术参数
|
缸径 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
动作型式 |
复动型 |
|
动作介质 |
经过滤压缩空气 |
|
固定型式 |
基本型 |
|
使用压力范围 |
1-9.0 |
|
保证耐压力 |
13.5 |
|
使用温度范围 |
0-70 |
|
使用速度范围 |
30-500 |
30-350 |
30-250 |
|
缓冲型式 |
固定式缓冲 |
|
接管口径 |
N5×0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
型号说明
![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=156 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126112829194.jpg" width=686 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
订货示例
欲订购缸径为20mm,第一行程为30mm，第二行程为10mm,附磁石，活塞杆牙型为外牙型式的多位复动型超薄气缸，其订购代号为：SDAWS-20×30×10-B
欲订购缸径为63mm,第一行程为30mm，第二行程为10mm,不附磁石，活塞杆牙型为外牙型式的多位复动型超薄气缸，其订购代号为：SDWT-63×30×10-N
SDAW、SDAWS 超薄气缸基本型及尺寸
![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=433 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126112829335.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
| 型式 |
标准型 |
附磁型 |
D |
E |
F |
G |
K1 |
L |
M |
N1 |
N1 |
N3 |
O |
| A |
B1 |
C0 |
C1 |
A |
B1 |
C0 |
C1 |
行程≤10 |
行程＞10 |
| 12 |
44 |
5 |
34 |
17 |
64 |
5 |
54 |
27 |
- |
6 |
4 |
1 |
M3×0.5 |
10.2 |
3.5 |
6.3 |
6.3 |
6 |
M5×0.8 |
| 16 |
48 |
5.5 |
37 |
18.5 |
88 |
5.5 |
57 |
28.5 |
- |
6 |
4 |
1.5 |
M3×0.5 |
11 |
3.5 |
7.3 |
7.3 |
6.5 |
M5×0.8 |
| 20 |
50 |
5.5 |
39 |
19.5 |
70 |
5.5 |
59 |
29.5 |
36 |
8 |
4 |
1.5 |
M4×0.5 |
16 |
3.5 |
7.5 |
7.5 |
- |
M5×0.8 |
| 25 |
54 |
6 |
42 |
21 |
74 |
6 |
62 |
31 |
42 |
10 |
4 |
2 |
M5×0.8 |
17 |
3.5 |
8 |
8 |
- |
M5×0.8 |
| 32 |
63 |
7 |
49 |
24.5 |
83 |
7 |
69 |
34.5 |
50 |
12 |
4 |
3 |
M6×1 |
22 |
3.5 |
9 |
9 |
- |
G1/8" |
| 40 |
66 |
7 |
52 |
26 |
86 |
7 |
72 |
36 |
58.5 |
12 |
4 |
3 |
M8×1.25 |
28 |
3.5 |
10 |
10 |
- |
G1/8" |
| 50 |
74 |
9 |
56 |
28 |
94 |
9 |
76 |
38 |
71.5 |
15 |
5 |
4 |
M10×1.5 |
38 |
4.5 |
10.5 |
10.5 |
- |
G1/4" |
| 63 |
82 |
9 |
64 |
32 |
102 |
9 |
84 |
42 |
84.5 |
15 |
5 |
4 |
M10×1.5 |
40 |
4.5 |
11.8 |
11.8 |
- |
G1/4" |
| 80 |
104 |
11 |
82 |
41 |
124 |
11 |
402 |
51 |
104 |
15 |
18 |
6 |
5 |
M14×1.5 |
45 |
5.5 |
14.5 |
14.5 |
- |
G3/8" |
| 100 |
126 |
12 |
102 |
51 |
146 |
12 |
122 |
61 |
124 |
18 |
20 |
7 |
5 |
M18×1.5 |
55 |
6.5 |
20.5 |
20.5 |
- |
G3/8" |
| 内径/符号 |
P1 |
p2 |
P3 |
P4 |
R |
S |
T1 |
T2 |
U |
V |
W |
X |
Y |
| 12 |
φ6.5牙 M5×0.8 通孔:φ4.2 |
- |
12 |
4.5 |
- |
25 |
16.2 |
23 |
1.6 |
6 |
5 |
- |
- |
| 16 |
φ6.5牙 M5×0.8 通孔:φ4.2 |
- |
12 |
4.5 |
|
29 |
19.8 |
28 |
1.6 |
6 |
5 |
- |
- |
| 20 |
双边:φ6.5牙 M5×0.8 通孔:φ4.2 |
双边:φ6.5牙 通孔:φ5.2 |
14 |
4.5 |
2 |
34 |
24 |
- |
2.1 |
8 |
6 |
11.3 |
10 |
| 25 |
双边:φ8.2牙 M6×1.0 通孔:φ4.6 |
双边:φ8.2牙 通孔:φ6.2 |
15 |
5.5 |
2 |
40 |
28 |
- |
3.1 |
10 |
8 |
12 |
10 |
| 32 |
双边:φ8.2牙 M6×1.0 通孔:φ4.6 |
双边:φ8.2牙 通孔:φ6.2 |
16 |
5.5 |
6 |
44 |
34 |
- |
2.15 |
12 |
10 |
18.3 |
15 |
| 40 |
双边:φ10牙 M8×1.25 通孔:φ6.5 |
双边:φ10牙 通孔:φ8.2 |
20 |
7.5 |
6.5 |
52 |
40 |
- |
2.25 |
16 |
14 |
21.3 |
16 |
| 50 |
双边:φ11牙 M8×1.25 通孔:φ6.5 |
双边:φ11牙 通孔:φ8.5 |
25 |
8.5 |
6.5 |
62 |
48 |
- |
4.15 |
20 |
17 |
30 |
20 |
| 63 |
双边:φ11牙 M8×1.25 通孔:φ6.5 |
双边:φ11牙 通孔:φ8.5 |
25 |
8.5 |
9.5 |
75 |
60 |
- |
3.15 |
20 |
17 |
28.7 |
20 |
| 80 |
双边:φ14牙 M12×1.75 通孔:φ9.2 |
双边:φ14牙 通孔:φ12.3 |
25 |
10.5 |
10 |
94 |
74 |
- |
3.65 |
25 |
22 |
36 |
26 |
| 100 |
双边:φ17.5牙 M14×2 通孔:φ11.3 |
双边:φ17.5牙 通孔:φ14.2 |
30 |
13 |
10 |
114 |
90 |
- |
3.65 |
32 |
27 |
35 |
26 | |
