MA系列(φ16-φ40)不锈钢迷你型气缸
|
|
型 号：
|
|
|
价 格：
|
0.00
|
|
品 牌：
|
2614
|
|
|
|
详细说明：

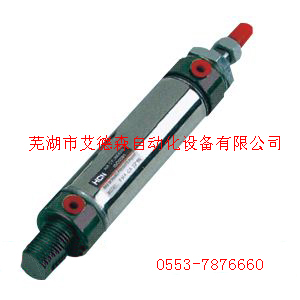

MA系列(φ16-φ40)不锈钢迷你型气缸
产品特性
免润滑性：采用含油轴承，使活塞杆无需加油润滑；
耐久性：气缸本体采用高级不锈钢材质，更具有耐磨性，耐久性；
安装多样性：多种安装附件供客户选择；
耐高温性：气缸采用耐高温密封材料，使气缸在150摄氏度，高温条件下正常工作（客户需向本公司订购）；
附磁性：气缸活塞上装有一个永久磁铁，它可触发安装在气缸上的感应开关来感测气缸的运动位置（客户需向本公司订作）。
技术参数
|
缸径 |
16 |
20 |
25 |
32 |
40 |
|
动作型式 |
复动型 |
|
动作介质 |
经过滤压缩空气 |
|
固定型式 |
基本型 |
|
使用压力范围 |
1-9.0 |
|
保证耐压力 |
13.5 |
|
使用温度范围 |
0-70 |
|
使用速度范围 |
30-800 |
|
接管口径 |
M5 |
1/8 |
型号说明
![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=304 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114050735.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
标准行程
|
缸径 |
标准行程 |
最大行程 |
允许行程 |
|
20 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
800 |
|
25 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
800 |
1200 |
|
32 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
800 |
1200 |
|
40 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
1200 |
1500 |
内部结构
![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=212 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114050873.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
|
序号 |
名称 |
数量 |
材料 |
|
1 |
活塞杆螺母 |
1 |
中碳钢 |
|
2 |
活塞杆 |
1 |
中碳钢 |
|
3 |
FC-1型防尘圈 |
1 |
NBR |
|
4 |
前盖固定螺母 |
1 |
中碳钢 |
|
5 |
前盖 |
1 |
铝合金 |
|
6 |
管壁O型圈 |
2 |
NBR |
|
7 |
缸筒 |
1 |
不锈钢 |
|
8 |
铭牌 |
1 |
0.1不干胶纸 |
|
序号 |
名称 |
数量 |
材料 |
|
9 |
缓冲垫片 |
2 |
NBR |
|
10 |
活塞双O型圈 |
1 |
NBR |
|
11 |
耐磨带 |
1 |
F4青铜带 |
|
12 |
活塞 |
1 |
铝合金 |
|
13 |
后盖 |
1 |
铝合金 |
|
14 |
活塞杆O型圈 |
1 |
NBR |
|
15 |
导向铜套 |
1 |
粉末冶铜 |
外形尺寸图
![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=329 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114050668.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
|
缸径 |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
AR |
M |
P |
Q |
R |
S |
U |
V |
W |
XM5 |
|
16 |
114 |
98 |
38 |
60 |
16 |
22 |
16 |
10 |
16 |
5 |
M6×1 |
M16×1.5 |
6 |
14 |
6 |
12 |
14 |
9 |
22 |
6 |
5 |
G1/8 |
|
20 |
137 |
116 |
40 |
76 |
21 |
28 |
12 |
16 |
20 |
5 |
M8×1.25 |
M22×1.5 |
7 |
10 |
8 |
16 |
19 |
12 |
27 |
8 |
6 |
G1/8 |
|
25 |
141 |
120 |
44 |
76 |
21 |
30 |
14 |
16 |
22 |
6 |
M10×1.25 |
M22×1.5 |
7 |
12 |
8 |
16 |
19 |
12 |
30 |
10 |
8 |
G1/8 |
|
32 |
147 |
120 |
44 |
76 |
27 |
30 |
14 |
16 |
22 |
6 |
M10×1.25 |
M24×1.5 |
8 |
12 |
10 |
16 |
25 |
15 |
35 |
12 |
10 |
G1/8 |
|
40 |
149 |
122 |
46 |
76 |
27 |
32 |
14 |
16 |
24 |
7 |
M12×1.25 |
M30×1.5 |
9 |
12 |
12 |
20 |
25 |
15 |
42 |
14 |
14 |
G1/8 | ![]() onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=222 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114051800.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
|
