详细说明：

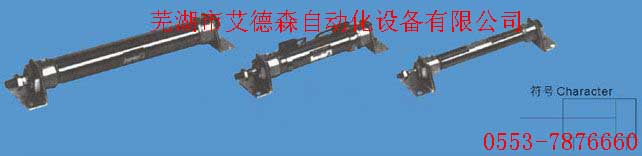

CJ2系列(φ20-φ40)不锈钢迷你型气缸
型号说明：
内置磁环型（标准）：
![]()
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=103 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114132558.jpg" width=567 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
技术参数：
|
缸径 |
20 |
25 |
32 |
40 |
|
流体 |
空气 |
|
动作型式 |
双动 |
|
保证耐压力 |
1.5MPa |
|
最高使用压力 |
1.0MPa |
|
最低使用压力 |
0.05MPa |
|
环境和流体湿度 |
-10℃~+70℃ |
|
活塞速度 |
50~750mm/s |
|
缓冲 |
橡胶缓冲（标准），气缓冲（任选） |
|
行程公差 |
0~+1.4之间 |
|
润滑 |
不需要 |
|
接管口径 |
1/8 |
1/8 |
1/8 |
1/4 |
如需要润滑，请用透平1号油ISOVG32
订货示例：
1、所需缸径：20；行程：75，正确型号：CDM2B20-75
2、所需缸径：40；行程：200，正确型号：CDM2B40-200
行程/磁性开关选择：
|
缸径 |
标准行程 |
最长行程 |
环带安装型 |
|
磁性开头 |
开头固定码 |
|
20 |
25，40，50，75，80，100，125，150，160，175，200，250，300 |
1000 |
D-C73L D-C76L D-C80L D-H7A1L D-H7BL |
BM2-020 |
|
25 |
BM2-025 |
|
32 |
BM2-032 |
|
40 |
BM2-040 |
构造图/零件表
![]()
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=156 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114132699.jpg" width=732 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
零件表
|
序号 |
1 |
2A |
2B |
2C |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
名称 |
前端杆盖 |
头盖A |
头盖B |
头盖C |
缸体 |
活塞 |
活塞杆 |
导向盘 |
密封保持圈 |
定位圈 |
缓冲垫A |
缓冲垫B |
定位圈 |
O型圈 |
活塞密封圈 |
活塞封圈 |
防腐圈 |
|
材料 |
铝合金 |
铝合金 |
铝合金 |
铝合金 |
不锈钢 |
铝合金 |
碳钢 |
轴承合金 |
滚轧钢 |
碳钢 |
聚氮能橡胶 |
聚氮能橡胶 |
碳钢 |
NBR |
NBR |
NBR |
树脂 |
|
序号 |
名称 |
材料 |
缸径 |
|
20 |
25 |
32 |
40 |
|
16 |
活塞密封圈 |
NBR |
PDU |
PDU-10Z |
PDU-12LZ |
PDU-14LZ |
外形尺寸
![]()
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=190 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114133510.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
|
缸径 |
行程范围 |
A |
AL |
B1 |
B2 |
F |
H |
H1 |
H2 |
φ1 |
K |
MM |
N |
NA |
NN |
P |
S |
ZZ |
WA |
WB |
φD |
|
20 |
-300 |
18 |
15.5 |
13 |
26 |
13 |
41 |
5 |
8 |
28 |
5 |
M8×1.25 |
15 |
24 |
M20×1.5 |
1/8 |
62 |
116 |
11.5 |
8.5 |
8 |
|
25 |
-300 |
22 |
19.5 |
17 |
32 |
13 |
45 |
6 |
8 |
33.5 |
5.5 |
M10×1.25 |
15 |
30 |
M26×1.5 |
1/8 |
62 |
120 |
11.5 |
10 |
10 |
|
32 |
-300 |
22 |
19.5 |
17 |
32 |
13 |
45 |
6 |
8 |
37.5 |
5.5 |
M10×1.25 |
15 |
34.5 |
M26×1.5 |
1/8 |
64 |
122 |
11.5 |
11.5 |
12 |
|
40 |
-300 |
24 |
21 |
22 |
41 |
16 |
50 |
6 |
10 |
46.5 |
7 |
M14×1.5 |
21.5 |
42.5 |
M32×2 |
1/4 |
88 |
154 |
14 |
15 |
16 |
![]()
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=195 alt="" hspace=0 src="/Editor/UploadFiles/products02/2008126114133679.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
