详细说明：

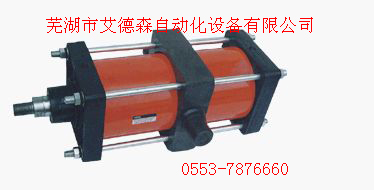

JB系列重型标准缸

型号说明

onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=190 alt="" hspace=0 src="/Editor/UploadFiles/products02/20081261369222.jpg" width=432 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>

技术参数

缸径		80	100	125	160	200	250	320	400
工作压力		0.15-1
介质温度		-25℃~80℃(在不结冻条件下)
理论作用力（以0.4MPa计算）	推力	2010	3140	4906	8038	12560	19625	32154	50240
理论作用力（以0.4MPa计算）	拉力	1712	2857	4404	7536	11775	18086	29610	47697
行程范围		≥60	≥80	≥80	≥100	≥120	≥120	≥120	≥120
行程范围		≤800	≤1200	≤1200	≤3000	≤3000	≤3000	≤3000	≤3000

基本型及尺寸

onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=182 alt="" hspace=0 src="/Editor/UploadFiles/products02/20081261369470.jpg" width=612 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>

onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=549 alt="" hspace=0 src="/Editor/UploadFiles/products02/20081261369489.jpg" width=730 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
JB系列重型标准缸

内径/符号	KK	φd	φB	EE	DD	AM	WH	VD	TG	E	ZL	L	MR	XD	EW	K	SA	XA	AO	I
JB80	M20×1.25	32	55	M14×1.25	M10	35	70	37	75	105	205	34	25	255	30	8	60	167.5	30	30-40
JB100	M22×1.25	32	55	M14×1.25	M10	35	70	39	90	120	205	34	25	255	30	8	60	167.5	30	30-40
JB125	M24×2	40	65	M18×1.5	M12	40	90	40	112	160	270	40	30	330	40	10	80	220	40	40-50
JB160	M24×2	40	80	M18×1.5	M16	40	90	47	145	190	270	40	30	330	40	10	80	220	40	40-50
JB200	M30×2	50	80	M18×1.5	M16	50	110	48	180	225	300	50	35	375	50	14	80	245	56	40-50
JB250	M42×3	70	110	M27×2	M20	60	150	65	225	280	390	55	40	475	60	16	65	302.5	56	50-60
JB320	M56×4	90	125	M33×2	M24	70	190	83	280	350	450	70	50	560	80	20	70	355	85	50-60
JB400	M56×4	90	125	M33×2	M30	70	190	83	350	430	450	70	50	560	80	20	70	355	85	50-60

内径/符号 H TR AH φAB DB XV TM TL φTD UW RI EI ZB K W R UF φFB TF ZF φCD

JB80 33.5 145 85 13 50 137.5 150 30 30 105 1.5 180 209 16 54 85 180 13 145 221 25

JB100 38.5 150 95 13 50 137.5 175 30 30 126 1.5 185 209 16 54 100 200 13 160 221 25

JB125 45 190 115 17 60 180 210 40 40 155 1.5 230 274 20 70 120 240 17 200 290 30

JB160 48 210 130 17 60 180 240 40 40 195 1.5 250 274 20 70 150 270 17 230 290 30

JB200 48 260 160 21 70 205 300 50 50 240 1.5 310 305 25 85 190 340 21 280 325 35

JB250 50 320 195 26 100 270 360 70 70 300 1.5 390 395 30 120 230 410 26 340 420 40

JB320 55 350 250 33 130 320 420 90 90 380 1.5 420 455 40 150 280 500 33 420 490 50

JB400 60 285 285 33 130 320 530 90 90 490 1.5 470 455 40 150 350 470 33 490 490 50
