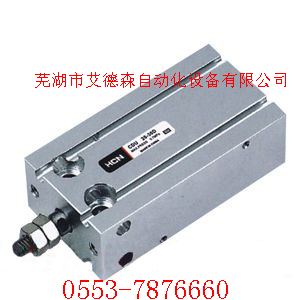

CU系列自由安装型气缸

技术参数

缸径	6	10	16	20	25	32
流体	空气
动作型式	双动		单动弹簧与用弹簧压出
保证耐压力	1.0mPa
最高使用压力	0.7mPa
环境和流体温度	5-60℃
缓冲	两端橡胶缓冲
行程式公差	0-1.0之间
润滑	不需要
安装	自由(多面安装)
活塞杆不动程度	±0.8				±0.5
接管口径	M5×0.8					G1/8

*若需润滑，请选用平1号油。
型号说明

onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=310 alt="" hspace=0 src="/Editor/UploadFiles/products02/200812613732926.jpg" width=552 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>

订货示例
所需缸径:6,行程;10,双动,不旋转活塞杆型.正确型号:CUK6-10D.
所需缸径:25,行程;25,单动(弹簧压回）内置磁环型．正确型号：CDU25-25S
行程／磁性开关选择

缸径	标准行程		坑道安装型
缸径	双动	单动	*磁性安装
6	5，10	5，10，15	D-A90L D-A93L D-A96L D-F9NL D-F9BL
10	15，20
16	25，30
20	5，10，15
25	20，25，30
32	40，50

*磁性开关规格特性可参阅磁性开关之系列。
安装形式
安装适应性强的自由气缸
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=240 alt="" hspace=0 src="/Editor/UploadFiles/products02/200812613733407.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
外形尺寸
基本型内置磁环型(双动,单动弹簧压回/压出)
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=422 alt="" hspace=0 src="/Editor/UploadFiles/products02/200812613733370.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
CU系列自由安装气缸
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=223 alt="" hspace=0 src="/Editor/UploadFiles/products02/200812613733822.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
双动,单动共同尺寸表

型号	A	A	B	C	φD	E	GA	GB	J	K	L	MM	NN	φP	Q	R	φT
C□U6	7	-	13	22	3	7	14.5	10	10	17	-	M3×0.5	M3×0.5深	3.4	-	7	6深4.8
C□U10	10	-	15	24	4	7	15.5	10	11	18	-	M4×0.7	M3×0.5深	3.4	-	9	6深5
C□U16	11	12.5	20	32	6	7	16.5	11.5	14	25	5	M5×0.8	M4×0.7深	4.5	4	12	7.6深6.5
C□U20	12	14	26	40	8	9	19	12.5	16	30	6	M6×1.0	M5×0.8深	5.5	9	16	9.5深8
C□U25	15.5	18	32	50	10	10	21	13	20	38	8	M8×1.25	M5×0.8深	5.5	9	20	9.5深9
C□U32	19.5	22	40	62	12	11	22	13	24	48	10	M10×1.25	M6×1.0深	6.5	13.5	24	11深11.5

双动尺寸表
onmouseover="javascript：if(this.width>760)this.width=760;" style="FILTER: " height=239 alt="" hspace=0 src="/Editor/UploadFiles/products02/200812613733321.jpg" width=700 onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>
onmouseover="javascript：if(this.width>760)this.width=760;" src="/Editor/UploadFiles/products02/200812613733225.jpg" onload="javascript：if(this.width>760)this.width=760;" align=absMiddle border=0>

型号	H	基本型		内置磁环型
型号	H	S	Z	W	S"	Z"
C□U6-□D	13	33	46	2.5	33	46
C□U10-□D	16	36	52	1	36	52
C□U16-□D	16	30	46	0	40	56
C□U20-□D	19	36	55	1	46	65
C□U25-□D	23	40	63	-1	50	73
C□U32-□D	27	42	69	-4	52	79

单动(弹簧压回)尺寸表

型号	H	基本型
		S			Z			W	S"			Z"
		5^ST	10^ST	15^ST	5^ST	10^ST	15^ST	W	5^ST	10^ST	15^ST	5^ST	10^ST	15^ST
C□U6-□S	13	38	43	48	51	56	61	2.5	38	43	48	51	56	61
C□U10-□S	16	41	46	56	57	62	72	1	41	46	56	57	62	72
C□U16-□S	16	35	40	50	51	56	66	0	45	50	60	61	66	76
C□U20-□S	19	41	46	56	60	65	75	1	51	56	66	70	75	85
C□U25-□S	23	45	50	60	68	73	83	-1	55	60	70	78	83	93
C□U32-□S	27	47	52	62	74	79	89	-4	57	62	72	84	89	99

单动(弹簧压出)尺寸表

型号	H			基本型
				S			Z			W	S"			Z"
				5^ST	10^ST	15^ST	5^ST	10^ST	15^ST	W	5^ST	10^ST	15^ST	5^ST	10^ST	15^ST
C□U6-□T	18	23	28	38	43	48	56	66	76	2.5	38	43	48	56	66	76
C□U10-□T	21	26	31	41	46	56	62	72	87	1	41	46	56	62	72	87
C□U16-□T	21	26	31	45	50	60	66	76	91	0	45	50	60	66	76	91
C□U20-□T	24	29	34	41	46	56	65	75	90	1	51	56	66	75	85	100
C□U25-□T	28	33	38	45	50	60	73	83	98	-1	55	60	70	83	93	108
C□U32-□T	32	37	42	47	52	62	79	89	104	-4	57	62	72	89	99	114
