详细说明：
>>用途说明

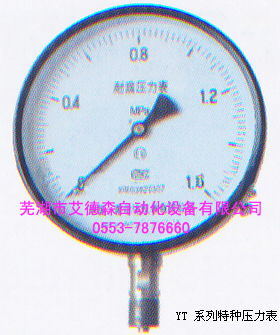

特种压力表适用各工业部门生产工艺流程中对测压仪表有特殊要求的场合。耐酸压力表的全部零件，采用不锈钢材料制成。具有较强的耐腐蚀性能，适用于检测腐蚀性较强介质的压力和在恶劣的外部腐蚀环境中使用。广泛应用于石油、化工、农药、橡胶等企业。
耐腐耐高温压力表的全部零件均用不锈钢材料制成，导压系统采用焊接工艺。具有优良的耐腐蚀性能，适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。广泛应用于石油、化工、农药、橡胶等企业。
耐硫压力表的测压表的测压系统采用具有抗硫性能的特种不锈钢材料制成。适用于对硫化氢天燃气等介质的压力测量。在石油、天然气、化工、化纤等企业得到广泛的应用。
>> 主要技术指标
|
型号 |
精确度等级 |
使用环境条件 |
温度影响
|
测量范围(Mpa) |
|
YTS-100,150 YTF-100,150 YTW-100,150
|
1.6 |
-40～+70℃、-40～+200℃(YTW型)；相对温度不大于85％
|
使用温度如偏离20±5℃时，其温度附加误差不大于0.4％/10℃ |
0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～1.6,0～2.5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.06,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4 |
>>外形尺寸
单位 Unit:mm
|
型号 |
D |
H |
L |
d |
h |
|
YTS-100 YTF-100 YTW-100 |
φ100 |
90 |
20 |
M20×1.5 |
21 |
|
YTS-150 YTF-150 YTW-150 |
φ150 |
115 |
20 |
M20×1.5 |
21 | 用途说明
不锈钢压力表广泛用于石油、化工、化纤、冶金、电站等工业部门中对耐腐、抗振有要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。
>>主要技术指标
|
名 称 |
型号 |
标度范围 |
精确度等级 |
|
不锈钢压力表 |
Y-60B-F |
0～0.16,0～0.0.25,0～0.4,0～0.6,1,1. 6,2.5,4,6,10,16,25,40,60, -0.1～0.15,0.3,0.5,0.9,1.5,2.4 |
2.5 |
|
Y-100B-F |
1.6 |
|
Y-150B-F |
|
耐震不锈钢压力表 |
Y-60B-FZ |
0～0.1,0.16,0.25,0.4,0.6,1,1.6, 2.5,4,6,10,16,25,40,60, -0.1～0,0.06,0.15,0.3,0.5,0.9,1. 5,2.4 |
2.5 |
|
Y-100B-FZ |
1.6 |
|
Y-150B-FZ |
|
轴向带前边不锈钢压力表 |
Y-63B-F |
2.5 |
|
Y-103B-F |
1.6 |
|
Y-153B-F |
|
轴向带前边耐震不锈钢压力表 |
Y-63B-FZ |
2.5 |
|
Y-103B-FZ |
1.6 |
|
Y-153B-FZ |
>>结构原理
仪表由测量系统（包括接头、弹簧、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为所密型结构，能有效地保护内部机件免受环境影响和污秽侵入，对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗菌素工作环境振动较剧和减少介质压力的脉动影响。
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接头螺纹d |
|
60 |
76 |
4.5 |
≤60 |
|
14 |
36 |
66 |
M14×1.5；Z1/4(NPT) |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5；Z1/2；Z1/4(NPT) |
|
150 |
165 |
5.8 |
≤125 |
≤60 | | |
| |
|
