工控产品-YTZ-150 型电阻远传压力表-

详细说明：
远传压力表

>>用途说明

　　电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置——滑线电阻式发送器，帮可反被测值以电量传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

>> 主要技术指标

精度等级	发送器起始电阻(Ω)	发送器满度电阻(Ω)	使用环境条件	温度影响	测量范围
1.6	3～20	340～400	-40～+60℃；相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表政党工作无明显影响。	使用温度如偏离20±5℃时，其温度附加误差不大于0.4　％/10℃	0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～1.6,0～2.5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4

发送器接线端①②外加电压不大于6V。
滑线电阻式发送器接线图。

>>结构原理

　　本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成。
　　仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设备在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

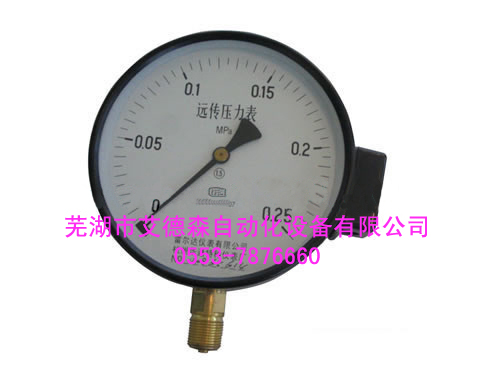

YTZ-150 型电阻远传压力表
