详细说明：

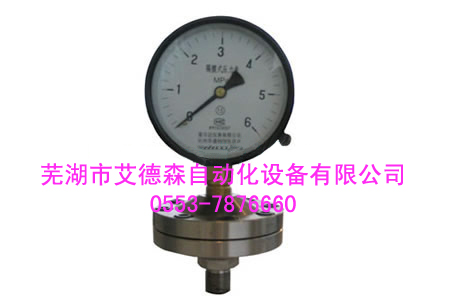

隔膜、膜片式压力表
-M 系列隔膜压力表
>>用途说明
为了扩大各种通用型压力仪表的使用范围，能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力，以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合的压力检测时，必须彩由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜表主要用于石油、化工、制药、食品、轻纺等工业部门生产过程中的压力检测。

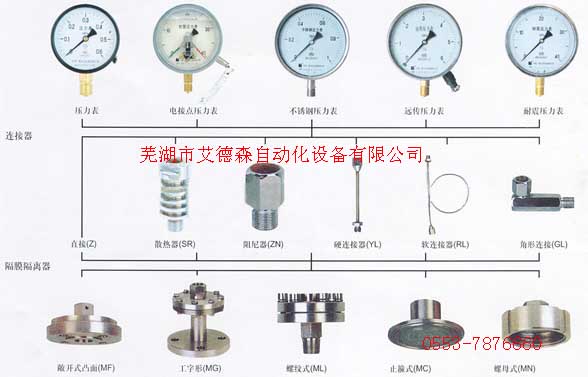

>>构成示意图
>>结构原理
隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的密封液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形——位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被子测介质的压力值。
YPF 系列膜片压力表
>>用途说明
膜片压力表适用于测量具有一定腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力或负压。
可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
>> 型号表示
YPF - □ - □
类型 A：膜片压力表 M20×1.5、M14×1.5 外螺纹接口
B：不锈钢膜片压力表 M20×1.5、M14×1.5 外螺纹接口
B-F：法兰不锈钢膜片压力表 25-4.0HGJ突面法兰
表壳外径 60:φ60mm 100:φ100mm 150:φ150mm
耐蚀膜片压力表
>> 主要技术指标
|
精确度等 |
使用环境温度 |
温度影响 |
工作装置 |
|
1.6 2.5 |
-40~+70℃；相对湿度不大于90％ -40~+70℃；relative humidity not above 90％ |
使用温度如偏离20±5℃时，其温度附加误差不大于0.4％/10℃ |
垂直安装 |
>>结构原理
仪表由测量系统（包括接头、法兰、膜片）、传动机构，指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形——位移，借助连杆经传动机构放大，由指示装置指示被测压力值。
|
|
YPF-100A |
YPF-100B |
YPF-100B-F |
YPF-150A |
YPF-150B |
YPF-150B-F |
|
D |
φ100 |
φ110 |
φ110 |
φ150 |
φ160 |
φ160 |
|
H |
66 |
66 |
66 |
91 |
91 |
91 |
|
h |
32 |
32 |
36 |
32 |
32 | | | | |
| |
|
