D500/7D、D500/7DK
压力控制器
控制器采用膜片式传感器。可用于空气等中性气体、液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0……2.5Mpa。
特点：
控制灵敏度高。

单刀双掷微动开关作用过程：
接线端1-3：压力上升至上切换值时接通。
接线端1-2：压力上升至上切换值时端开。

◇ 主要技术性能：工作粘度：＜1×10^-3m²/s 开关元件：微动开关外壳防护等级：1P65 （符合DIN40050与GB4208中1P65相当）环境温度：-5～40℃ 介质温度：0～90℃	抗振性能：D500/7D 40m/s² D500/7DK 20m/s² 重复性误差：≤1.5% 触点容量：DC 220V 6A（阻性）

◇ 规格：

● D500/7D 切换差不可调

设定值调节范围 MPa(KPa)	切换差不大于		最大允许压力 * MPa(KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号
设定值调节范围 MPa(KPa)	设定值范围下限 MPa(KPa)	设定值范围上限 MPa(KPa)	最大允许压力 * MPa(KPa)	开关切换次数次/分	外壳	波纹管	接口内螺纹	重量 kg	外形尺寸图号
(0……2.5) (0……6) (0……16) (0……25)	(0.3) (0.4) (0.4) (0.4)	(0.4) (0.6) (0.8) (0.9)	(50) (50) (50) (50)	10	镀锌钢	丁腈橡胶	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01
0.005……0.06 0.005……0.1 0.005……0.16 0.005……0.25	0.003 0.003 0.003 0.004	0.006 0.009 0.012 0.015	1.5 1.5 1.5 1.5	40	黄铜		G1/4 G1/4 G1/4 G1/4	1.15 1.15 1.15 1.15	02 02 02 02
0.03……0.4 0.03……0.6 0.05……1	0.02 0.03 0.03	0.04 0.05 0.06	4 4 4				G1/4 G1/4 G1/4	0.85 0.85 0.85	03 03 03
0.1……1.6 0.1……2.5	0.04 0.04	0.12 0.15	5 5				G1/4 G1/4	0.85 0.85	03 03

● D500/7D 切换差可调

设定值调节范围 MPa(KPa)	切换差不大于		最大允许压力 * MPa (KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号
设定值调节范围 MPa(KPa)	设定值范围下限 MPa(KPa)	设定值范围上限 MPa(KPa)	最大允许压力 * MPa (KPa)	开关切换次数次/分	外壳	波纹管	接口内螺纹	重量 kg	外形尺寸图号
(0…2.5) (0……6) (0…16) (0…25)	(0.8…2.5) (0.9…4) (1.1…12) (1.1…20)	(1.1…2.5) (1.5…4) (2.3…12) (2.8…20)	(50) (50) (50) (50)	10	镀锌钢	丁腈橡胶	G1/4 G1/4 G1/4 G1/4	1.05 1.05 1.05 1.05	01 01 01 01
0.005…0.06 0.005…0.1 0.005…0.16 0.005……0.25	0.009…0.5 0.011…0.08 0.013…0.12 0.014…0.2	0.016…0.05 0.018…0.08 0.025…0.12 0.025…0.2	1.5 1.5 1.5 1.5	40	黄铜		G1/4 G1/4 G1/4 G1/4	1.20 1.20 1.20 1.20	02 02 02 02
0.03…0.4 0.03…0.6 0.05…1	0.05…0.2 0.06…0.4 0.06…0.2	0.08…0.2 0.1…0.4 0.11…0.6	4 4 4				G1/4 G1/4 G1/4	0.9 0.9 0.9	03 03 03
0.1…1.6 0.1…2.5	0.12…1.2 0.12…2	0.25…1.2 0.33…2	5 5				G1/4 G1/4	0.9 0.9	03 03

● D500/7DK 切换差不可调

设定值调节范围 MPa(KPa)	切换差不大于		最大允许压力 * MPa(KPa)	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号
设定值调节范围 MPa(KPa)	设定值范围下限 MPa(KPa)	设定值范围上限 MPa(KPa)	最大允许压力 * MPa(KPa)	开关切换次数次/分	外壳	波纹管	接口内螺纹	重量 kg	外形尺寸图号
(0……2.5) (0……6) (0……16) (0……25)	(0.15) (0.18) (0.2) (0.25)	(0.2) (0.45) (0.5) (0.6)	(50) (50) (50) (50)	10	镀锌钢	丁腈橡胶	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01
0.005……0.06 0.005……0.1 0.005……0.16 0.005……0.25	0.002 0.002 0.0025 0.0025	0.004 0.006 0.0075 0.01	1.5 1.5 1.5 1.5	40	黄铜		G1/4 G1/4 G1/4 G1/4	1.15 1.15 1.15 1.15	02 02 02 02
0.03……0.4 0.03……0.6 0.05……1	0.015 0.015 0.018	0.02 0.03 0.038	4 4 4				G1/4 G1/4 G1/4	0.85 0.85 0.85	03 03 03
0.1……1.6 0.1……2.5	0.02 0.02	0.08 0.1	5 5				G1/4 G1/4	0.85 0.85	03 03

注： * 在实际工作中，即使短暂的压力峰值也不能超过此值。

◇ 设定值的调整：

1、不可调切换差的控制器设定值调整步骤，举例说明如下：

    要求将压力上升至0.2MPa（上切换值）发出触点信号，起具体步骤参见1.1～1.5（如图一所示）：
    1.1 松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用板手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。
    1.2 打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
    1.3 将压力加至0.2MPa，此值可从标准压力计中读出。
    1.4 顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.2MPa处切换。
    1.5 旋紧锁紧器，调节压力校验台的压力，使压力在0.2MPa上下来回变化，检验压力上升时，触点的切换值是否是0.2MPa，此值即为要设定的上切换值。其对应的下切换值应是0.2MPa减去切换差0.03MPa（左右），即为0.17MPa（左右）。
    要求将压力下降至0.5MPa（下切换值）发出触点信号，起具体步骤参见1.6～1.10：
    1.6 同1.1。
    1.7 同1.2。
    1.8 将压力加至0.5MPa，此值可从标准压力计中读出。
    1.9 逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在0.5MPa时切换。
    1.10 旋紧锁紧器，调节压力校验台的压力，使压力在0.5MPa上下来回变化，检验压力下降时触点的切换值是否是0.5MPa，此值即为要设定的下切换值。其对应的上切换值应是0.5MPa加上切换差0.045MPa（左右），即为0.545MPa（左右）。
2、可调切换差的控制器设定值调整步骤，举例说明如下：

   要求将压力上升至0.8MPa发出触点信号，压力下降至0.5MPa时触点返回（如图二所示）：
    2.1 同1.1。
    2.2 同1.2
    2.3 将压力加至0.5MPa，此值可从标准压力计中读出。
    2.4 先调下切换值，逆时针旋动设定值调节螺杆，直至开关触点在0.5MPa处切换。
    2.5 再逆时针旋动切换差调节螺杆，使切换差从最小开始增大，直至压力上升至0.8MPa触点动作。
    2.6 旋紧锁紧器，调节压力值在0.5～0.8MPa范围内来回变化，检验压力上升时，触点的切换值是否是0.8MPa，此值即为要设定的上切换值，检验压力下降时，触点的切换值是否是0.5MPa，此值即为要设定的下切换值。

◇ 外形及安装尺寸：
图1	图2	图3

◇ 选用和安装：

     ● 选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
     ● 安装电缆时，应选择合适的电缆外径，并将电缆引入处的压紧螺母拧紧，以免电缆松动，并防止水和灰尘的渗入。
     ● 对于有压力峰值及脉

冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除不利影响。
     ● 通断电流不能大于额定值。
     ● 安装（或拆卸）必须用扳手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。（如右图所示）
       管道接头旋入传感器内深度不可超过12mm。

◇ 附件：

外螺纹转换
接口G1/2-G1/4

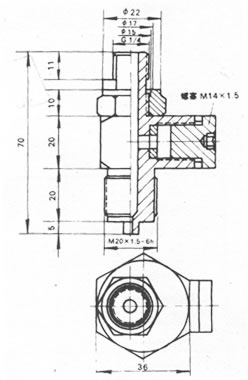

压力冲击阻尼器
接口G1/4

三通接头旋下螺塞
可接直径60压力表

7D型安装支架（亦适7T）
（支架2件，螺钉4只）

7D型安装支架(支架2件，螺钉4只)仅适用于以下低压控制器：
