液位控制继电器

简介及工作原理

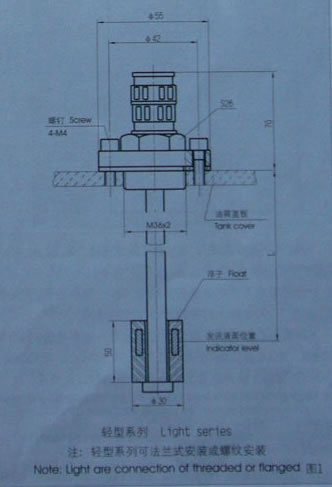

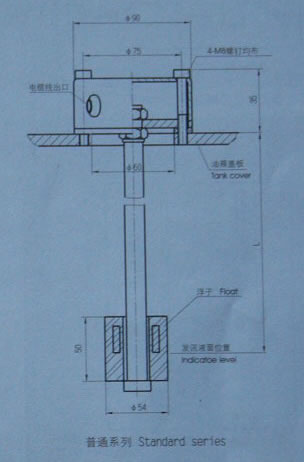

YKJD型液位控制继电器是一种新型液面高度电发讯控装置，主要用于箱内液体位置与液体源电机的自动控制或报警，具有结构紧凑，控制灵敏，安装简单等特点。图1是该装置的剖面图及安装尺寸，工作时浮子随液面或降到电讯位置时，继电器动作常闭触点断开，常开触点闭合，以实现自动停机或报警。

应用举例

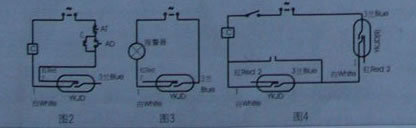

图2是油箱上应用的情况，当液面低于要求位置时，液位控制继电器YKJK动作：1与2断开，中间继电器C线圈断电，油泵电机停止工作。
图3用在液压站油箱上作液面控制报警发讯装置，当液面低于要求时，液位控制继电器动作：1与3接通，报警工作。

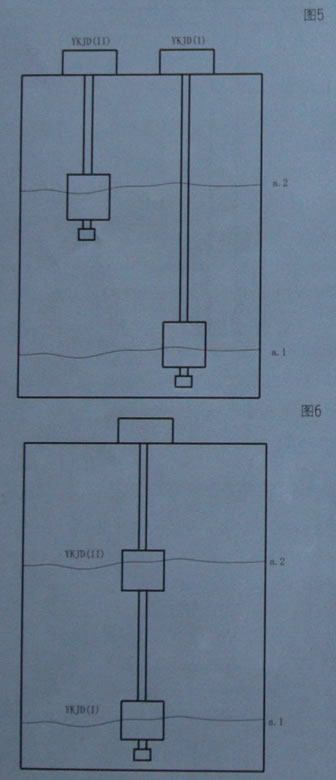

图4是应用在蓄水箱或某些自动控制油箱上实现自动供水或油。图5图6安装简图，原理如下，当液面低于a1时，液位控制继电器YKJD<Ⅰ>动作（此时YKJD<Ⅱ>处于工作状态即1与3通）1与3接通，中间继电器C线圈有电流通过（C的常开触点闭合）供水或供油电机工作；当液位超a1时，继电器YKJD<Ⅰ>动作；1与3断开，电流通过常开触点C（此时仍处在闭合状态）使供水或供油机继续工作；当液面超过a2时，继电器YKJD<Ⅱ>动作：1与3接通，但YKJD<Ⅰ>的1与3仍处在断开状态，所以供液电仍不工作，直到液面降到a1以下时，供液电机重新启动。

YKJD220.YKJD24型液位控制继电器

（一）简介及工作原理：

YKJD型液位控制继电器是一种新型液面高度电发讯控制装置，主要用于箱内液体位置与液体源电机的自动控制或报警，具有结构紧凑，控制灵敏，安装简单等待点。图1是该装置的剖面图及安装尺寸，工作时浮子随液面升高或降低，当液面将浮子升上或降到发讯位置时，继电器动作常闭触点断开，常开触点闭合，以实现自动停机或报警。

(二)应用举例：

1、图2是在油箱上应用的情况，当液面低于要求位置时，液位控制继电器YKJD动作；1与2断开，中间继电器C线圈断电，油泵电机停止工作。
2、图3是用在液压站油箱上作液面控制报警发讯装置，当液面低于要求时，液位控制继电器动作：1与3接通，报警器工作。
3、图4是应用在蓄水箱或某些自动控制油箱上实现自动供水或油。图5图6是安装简图，原理如下，当液面低于a1时，液位控制继电器YKJD<1>动作（此时YKJD<Ⅱ>处于工作状态即1与3通），1与3接通，中间继电器C线圈有电流通过（C的常用触点闭合）供水或供油电机工作；当液位超a1时，继电器YKJD<1>动作：1与3断开，电流通过常开触点C（此时仍处在闭合状态）使供水或油电机继续工作；当液面超过a2时，继电器YKJD<Ⅱ>动作：1与3断开，供水或油电机停止工作，以后随液面下降，YKJD<Ⅱ>动作：1与3接通，但YKJD<Ⅰ>的1与3仍处在断开状态，所以供液电机仍不工作，直到液面降到a1以下时，供液电机重新启动。

用多个单点液位控制器所需的液位

（三）主要性能参考

1、使用环境温度：－20℃～＋100℃
2、动作时间：1.7
3、接触电阻：0.1
4、触点容量：DC24(V)×0.2(A)
AC220(V)×0.02(A)
5、寿命：（次）10 7

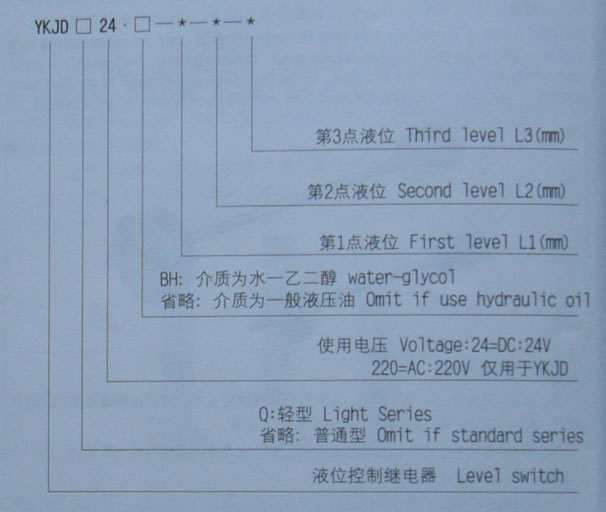

（四）型号说明

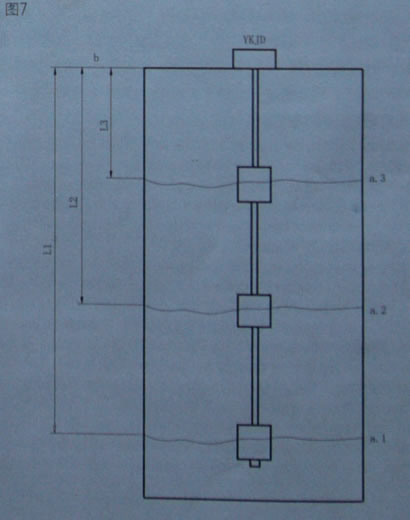

注：所需要长度参考图7，b为油箱盖板顶部，a1，a2，a3，......为液面发讯位置，用户可据使用情况来任选b到a1，a2，a3，......等长度。

例：（1）用单位液位控制继电器控制液位：油箱盖板b到所需的液位发讯位置a的距离，长度为800mm时，订货型号为YKJD24－800。

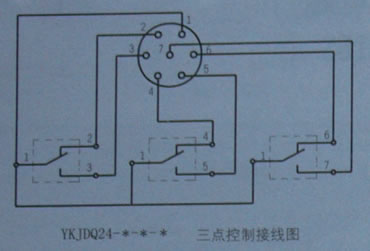

（2）用多点液位控制继电器控制液位：油箱盖板b到所需的液位第1点a的距离为1000mm，第2点液位a的距离为500mm，第3点a的距离350mm时，订货型号为YKJD24－1000－500－350，若需更多的控制点，则型号以此类推。
