概述：

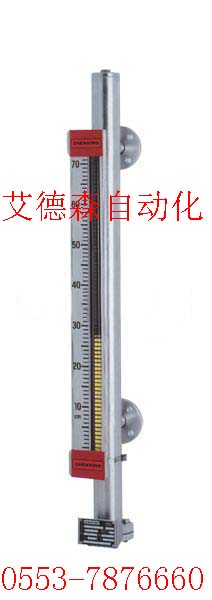

　　 磁翻板液位计是以浮子为测量元件，磁钢驱动翻柱显示，无需能源，适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。

　　磁翻板液位配上、下限开关输出，可实现远距离报警、限位控制。

　　磁翻板液位计配上、下限开关输出，可实现远距离指示、检测与控制。

　　根据在容器安装位置不同，提供侧装和顶装两种型式。根据工作介质不同，提供不锈钢和ABS过程塑料两种材质，其中ABS适用于酸、碱等腐蚀性介质。

结构及工作原理：

　　这种仪表的操作原理是旁通道式液体测量原理。测量管作为容器的一个旁通容器与其想连，这样测量管内的各种条件与融化器相同。

　　浮子内安装永久磁铁系统，将测量值通过磁耦合传递到知识器上。知识器上安装线形刻度条，当液位变化时，浮子内磁铁系统带动辞翻板或浮子知识日期内相应的液位值。磁性翻柱番转180°指示器中两种不同翻柱的交界处为日期内介质的实际高度即液位值。

　　液位报警是根据磁性特性通过磁耦合开关使液位报警器触点按液位的设定值动作，从而达到液位的控制、报警和事故联锁的目的。液位远传装置是根据磁钢特性，将液位的4～20mA标准电流信号1～5V电压信号，使之与液位参数对应的电流测量、记录和控制。本场出厂的磁性液位计连接法兰标准采用HG20592-20635

主要技术指标

安装形式内容		侧装式	顶装式
安装间距 （测量范围）		500，800，1100，1400，1700，2000，2500，3000，3500，4000，4500，5000，5500，6000mm	500,800,1100,1400, 1700,2000,2500,3000mm
工作压力		0.6，1.6，2.5，4.0MPa	0.6,1.6,2.5MPa
介质密度		〉0.6g/cm3	〉0.76g/cm3
连接法兰	不锈钢	法兰20-40（DN20PN4.0）	法兰200-25（DN200PN2.5）
	ABS	法兰20-10（DN20PN1.0）	法兰200-6（DN200PN0.6）
主体材料		ABS（工作压力0.6MPa) 1Cr18Ni9Ti
介质温度		-40～100℃ （ABS：-40～70℃）
环境温度		-40～±70℃
示值误差		±10mm
介质粘度		≤1st(10 m2/s)
上、下限开关输出		1.控制灵敏度：10mm 2.接点寿命：5x10次
电远传、连续显示		1.精度：±2.0% 2.输出负载：750Ω 3.输出信号：0～10mA输出，200VAC电源 4～20mA输出，24VDC二线制 4.防爆等级：IP65
