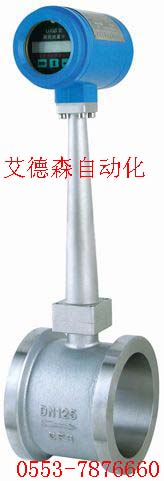

LUGB型涡街流量传感器

概述：

　　涡街流量传感器，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽多种介质。其特点是压力损失小，量程范围大，精度高。在测量工况体积流量时几乎不受液体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表度数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。

传感器工作原理：

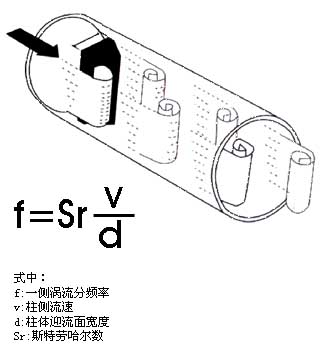

　　应力式涡街流量传感器是基于卡门“涡街”原理而开发的一种流量计。流量传感器是由一个与公称直径相同的表体和一个断面为三角形的柱体组成。三角柱两侧交替产生旋涡，在柱体下游交替排列旋涡被称为涡街，旋涡的频率与流体的流速成正比。（见下图）

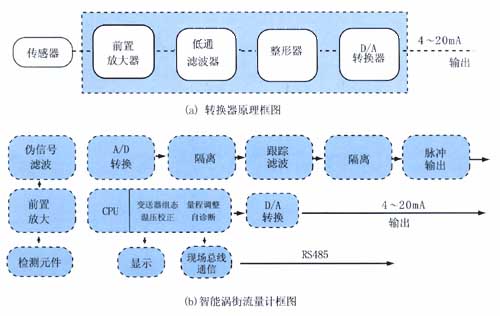

转换器电器图

　　由于旋涡分离在柱体两侧产生压力脉动，探头体产生交变应力，埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变进行变换处理后，输出频率与介质流速成正比脉冲信号，送至积算仪进行处理和显示或输出4～20mA标准电流信

主要技术参数

管道口径	20-300mm中间任意值
精度	液体 ±1.0% 气体 ±1.5% 蒸汽 ±1.5%
输出信号	二线制4-20mA 三线制 4-20mA 三线制电压脉冲（低电平：0-1V；高电平：大于40）
工作电源	3.6V电池、 +12VDC +24VDC。
工作压力	0-2.5Mpa.(应用户要求，可提供其它压力等级的流量计需定做）
压力损失	△p=1.1xrxv2 （式中△P)：压力损失Pa:V :流速m/s;r;流体重度kgf/m)
传感器材质	碳钢：不锈钢（1Cr18Ni9T)
被测介质温度	-20～+350℃；高温度：-20～350℃

测量饱和和蒸汽质量流量的选形

流量测量范围（表1）单位：（kg/h)

绝压P/Mpa		0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8
温度T/℃		99.99	120.23	133.54	143.62	151.84	158.94	164.96	170.41
密度ρ（kg/m3)		0.5904	1.1293	1.6511	2.1630	2.6685	3.1777	3.6679	4.1623
Ф25	最小流量	11	14	17	19	22	23	25	27
Ф25	最大流量	110	140	170	190	220	230	250	270
Ф32	最大流量	17	22	27	31	34	36	40	42
Ф32	最大流量	170	220	270	310	340	360	400	420
Ф40	最小流量	24	31	38	44	48	53	57	60
Ф40	最大流量	240	310	380	440	480	530	570	600
Ф50	最小流量	41	52	63	73	81	88	95	101
Ф50	最大流量	410	520	630	730	810	880	950	1010
Ф65	最小流量	69	87	105	121	134	146	158	168
Ф65	最大流量	690	870	1050	1210	1340	1460	1580	1680
Ф80	最小流量	96	122	148	170	188	205	221	235
Ф80	最大流量	960	1220	1480	1700	1880	2050	2110	2350
Ф100	最小流量	138	175	212	242	269	293	315	336
Ф100	最大流量	1380	1750	2120	2420	2690	2930	3150	3360
Ф125	最小流量	207	262	317	363	404	440	473	504
Ф125	最大流量	2070	2620	3170	3630	4040	4400	4730	5040
Ф150	最小流量	277	350	426	484	538	586	631	672
Ф150	最大流量	2770	3500	4260	4840	5380	5860	6310	6720
Ф200	最小流量	554	700	846	969	1076	1173	1261	1344
Ф200	最大流量	5540	7000	8460	9690	1076	11730	12610	13440
Ф250	最小流量	831	1050	1269	1453	1641	1759	1892	2016
Ф250	最大流量	8310	10500	12690	14530	16410	17590	18920	20160
Ф300	最小流量	1348	1750	2116	2422	2690	2932	3153	3359
Ф300	最大流量	13480	17500	21160	24220	26900	29320	31530	33590
Ф350	最小流量	2074	2624	3174	3632	4035	4397	4730	5038
Ф350	最大流量	20740	26240	31740	36320	40350	43970	47300	50380
Ф400	最小流量	3490	3149	3808	4359	4842	5227	5676	6047
Ф400	最大流量	34900	31490	38080	43590	48420	52270	56760	60470
