详细说明：

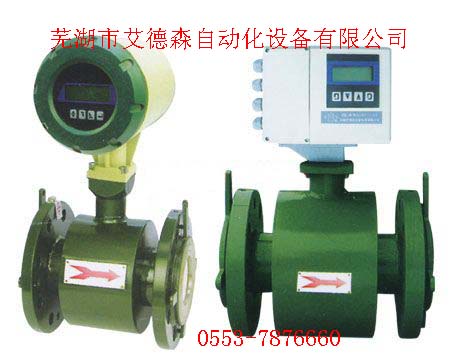

电磁流量计系列

概述

LD电磁流量计符合标准JB/T92148-1999《电磁流量计》，用来测量电导率大于5μS/cm导
电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

测量原理

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例，其值为E=KBVD
流量Q为：Q=3600×V×S
式中：E-感应电势；D-电极间距；（测量管内直径)
B-磁感应强度；V-导电液体平均流速；
K-与磁场分布及轴向长度有关的系数。
S-导管内截面积传感器将感应电热E作为流量信号，传送到转换器，经放大，变换滤波及一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，上下限报警输出及频率输出，并设有RS-485等通讯接口Hart协议。

特点

·测量管内无阻流件，压力损失为零，不易堵塞。
·只要合理选用电极及衬里材料，即可大字到耐腐蚀、耐磨损的要求。
·测量结果与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数基本无关，不受环境
影响，所以测量精度高、工作稳定、可靠。
·采用现代模拟信号转换技术和高性能超大规模集成芯片，对信号进行隔离、滤波、放大及数字处理。精确显
示测量结果。
·对影响测量结果的参数进行自动监控和修正，如零漂修正，对全量程采用分段量系数的设置和修正，因而
扩大了测量范围，提高了智能化程度和测量精度，大大提高了稳定性能。
·具有测量值断电保护及过量程报警功能，可对传感器内流体的流向进行设置，因而传感器安装不受液体流动
方向限制，可实现双向测流。
·采用带背光点阵式双排流量显示器，同时显示瞬时流量、累积流量，并能显示工作状态、参数、计量单位等。
·电磁流量计的量程范围宽（最大流量/最小流量），正常适用范围20:1，一般30:1或更大。
·仪表配置有多种输出功能、可与计算机、单元组合仪表配套、可完成打印、通讯和联网的要求。

主要技术参数:

主要技术指标:　　　　　　　　　　　　　　　　　流量选择表（参考曲线图）:

介质电导率	> 5 μ S/cm
流速	0.3~12/s
量程	在可测流速范围内量程比为:1:10~1:30 满量程流量可编程,详见右表
精度	测量示值±0.5%,±1%
环境温度	-10℃~50℃
介质温度	T1≤65℃,T2≤120℃,T3≤180℃
工作压力	DN 10~80: PN≤4MPa
	DN 100~150: PN≤1.6MPa
	DN 200~1000: PN≤1.0MPa
	DN 1200~2000: PN≤0.6MPa
	DN 2200: PN≤0.25MPa
	以上各口径如需更高压力,可以特殊订货
电源	220V AC 50Hz ±15% 24V DC ±5%
功耗	≤20VA
防护等级	标准型IP65特殊型IP67或IP68
电极材质	316L，Hc, Pt, Ti, Ta
衬里材质	1.氯丁橡胶 2.聚四氟乙烯 3.聚按酯橡胶
机械振动频率	≤55 Hz 振幅：≤0.15mm

通径	最小流量选择	常用满量程流量选择（m3/h）
10	0.1	0.4,0.5,0.6,0.8,1.0,1.2,1.6,2.0,2.5
15	0.20	1.0,1.2,1.6,2.0,2.5,3.0,4.0,5.0,6.0
20	0.35	2.0,2.5,3.0,4.0,5.0,6.0,8.0,10.0,12.0
25	0.55	3.0,4.0,5.0,6.0,8.0,10.0,12.0,14.0,16.0
32	1.0	5.0,6.0,8.0,10.0,12.16,20,25
40	1.5	8.0,10.0,12,16,20,25,30,40
50	2.5	12,16,20,25,30,40,50,60,70
65	4.0	20,25,30,40,50,60,80,100,120
80	5.5	25,30,40,50,60,80,100,120,160
100	8.5	40,50,60,80,100,120,160,200,250
125	14	60,80,100,120,160,200,250,300,400
150	20	100,120,160,200,250,300,400,500,600
200	35	160,200,250,300,400,500,600,800,1000
250	55	200,250,300,400,500,600,800, 1000,1200,1600
300	80	300,400,500,600,800,1000,1200, 1600,2000,2500
350	105	400,500,600,800,1000,1200,1600, 2000,2500,3000
400	135	500,600,800,1000,1200,1600,2000, 2500,3000,4000
450	175	600,800,1000,1200,1600,2000,2500, 3000,4000,5000
500	215	800,1000,1200,1600,2000,2500,3000, 4000, 5000,6000
600	305	1000,1200,1600,2000,2500,3000,4000, 5000, 6000,10000
700	415	1200,1600,2000,2500,3000,4000,5000, 6000, 10000,12000
800	545	1600,2000,2500,3000,4000,5000, 6000,10000,12000,16000
900	690	2000,2500,3000,4000,5000,6000, 10000,12000,16000,20000
1000	850	2500,3000,4000,5000,6000,10000, 12000,16000,20000,25000
1200	1250	6000,10000,15000,20000,25000, 30000,35000
1400	1700	8000,10000,20000,30000,40000,50000
1600	2500	10000,20000,30000,40000,50000,65000
1800	3000	15000,20000,30000,40000,50000, 60000,70000,80000
2000	3500	20000,40000,60000,80000,100000
2200	4000	20000,40000,60000,80000, 100000,120000
