MH320便携式里氏硬度计产品详细介绍
一、概述：
MH320便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换，可预先设置公差限，超出范围自动报警． 该产品采用国际流行的热敏打印机与仪器集成为一体，并具工作安静、打印速度快，可以现场打印检测报告。依托稳定的低功耗ＩＣ集成电路，全中文显示，菜单式操作简单方便，七种异型冲击装置无需校准，自动识别．USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆．150个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业．
二、特征： ·依据里氏硬度测量原理，可以对多种金属材料进行检测。 ·一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准。 ·支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。 ·采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观。 ·全中文显示，菜单式操作，操作简单、方便。 ·有EL背光显示，方便在光线昏暗环境中使用。 ·可存储最大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。 ·热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告。具有软件校准功能。 ·内置镍氢可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能。 ·液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。 ·有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。 ·仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。 ·外形尺寸：212mm×80mm×32mm 三、适用材料： 钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢 四、主要应用领域： ·轴承及其它零件。 ·压力容器、汽轮发电机组及其设备的失效分析。 ·重型工件。 ·已安装的机械或永久性组装部件。 ·试验空间很狭小的工件。 ·要求对测试结果有正规的原始记录。 ·金属材料仓库的材料区分。 ·大型工件大范围内多处测量部位的快速检验。 五、技术参数： ·测量范围： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS, (59.1-88)HRA, (13.5-101.7)HRB ·测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上) ·硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS) ·示值误差：HLD：±5 HRC：±1 HB：±4 ·显 示：点阵LCD，128×64图形点阵液晶 ·热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要 ·打印纸宽：（57.5±0.5）mm；打印纸卷直径：30mm ·工作电压：6V镍氢电池组 ·充电电源：9V/500mA；充电时间2.5～3.5小时 ·持续工作时间：约150小时（不打印、不开背光时） ·通讯接口标准：USB1.1 六、工作条件： 环境温度：操作温度－10～＋50℃；存储温度：-30℃～＋60℃； 相对湿度≤90％； 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。 七、开机显示与简要说明： 开机后会自动进入主显示界面，如下图所示：
·电池电量：显示剩余电量。 ·冲击方向：当前冲击方向。 ·平 均 值：达到设定的冲击次数后，显示平均值时出现。 ·硬度制式：当前测量值的硬度制。 ·测 量 值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。 ·显 示：表示超过转换或测量范围， 表示低于转换或测量范围。 ·材 料：当前设定的材料。 ·冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时显示设置的冲击次数，浏览单次测量值时·显示单次测量值的对应次数。 八、USB数据处理软件： ·存入：将测量出来的数据存储 ·调出：将数据从主机中调出 ·打印：将数据打印输出，A4界面 ·超限：设置公差限后的超限显示 ·清除：清除测量数据 ·连接：设定与主机连接 ·断开：设定与主机断开 ·下载：把数据下载到本地，实现海量存储 ·设置：参数设置 ·帮助：即时帮助功能 九、标准配置：
| |
序号 |
名 称 |
数量 |
备 注 |
| 标准配置 |
1 |
仪器主机 |
1台 |
|
| 2 |
D型冲击装置 |
1只 |
|
| 3 |
标准里氏硬度块 |
1块 |
|
| 4 |
尼龙刷A |
1只 |
|
| 5 |
小支承环 |
1只 |
|
| 6 |
电源适配器（充电器） |
1只 |
|
| 7 |
打印纸 |
1卷 |
|
| 8 |
随机资料 |
1份 |
|
| 9 |
ABS仪器箱 |
1只 |
|
| 10 |
数据传输及分析软件光盘 |
1套 |
计算机上应用 |
| 11 |
通信电缆 |
1条 |
|
十、可选配置（异型冲击装置）：
| 选择配置 |
序号 |
名称 |
数量 |
备 注 |
| 1 |
异型冲击装置 |
7种 |
|
| 2 |
异型支撑环 |
12个 |
|
| 3 |
冲击球头 |
2种 |
|
| 4 |
尼龙刷B |
1个 |
G型冲击装置时使用 |
| 5 |
更换冲击球头工具 |
1只 |
|

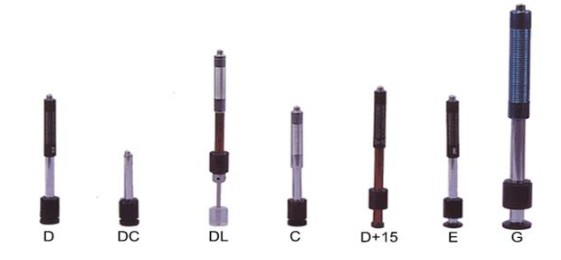

七种异型冲击装置

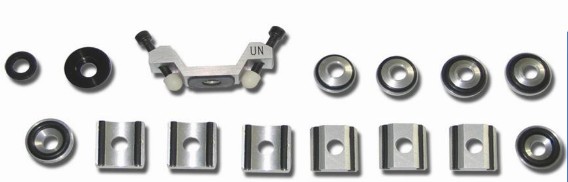

系列异型支撑环
十一、测量范围表：
| 材料 |
硬度制 |
冲击装置 |
| D/DC |
D+15 |
C |
G |
E |
DL |
| Steel and cast steel 钢和铸钢 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
| HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
| HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
| HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
| HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
| HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
| Steel锻钢 |
HB |
143～650 |
|
|
|
|
|
| CWT、ST 合金工具钢 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
| HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
| Stainless steel 不锈钢 |
HRB |
46.5～101.7 |
|
|
|
|
|
| HB |
85～655 |
|
|
|
|
|
| HV |
85～802 |
|
|
|
|
|
| GC. IRON 灰铸铁 |
HRC |
|
|
|
|
|
|
| HB |
93～334 |
|
|
92～326 |
|
|
| HV |
|
|
|
|
|
|
| NC、IRON 球墨铸铁 |
HRC |
|
|
|
|
|
|
| HB |
131～387 |
|
|
127～364 |
|
|
| HV |
|
|
|
|
|
|
| C．ALUM 铸铝合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
| HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
| BRASS 铜锌合金 （黄铜） |
HB |
40～173 |
|
|
|
|
|
| HRB |
13.5～95.3 |
|
|
|
|
|
| BRONZE铜锡合金 （青铜） |
HB |
60～290 |
|
|
|
|
|
| COPPER纯铜 |
HB |
45～315 |
|
|
|
|
|
十二、异型冲击装置技术参数与适用介绍表：
| 异型冲击装置 |
DC(D)/DL |
D+15 |
C |
G |
E |
| 冲击能量 冲击体质量 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
| 球头硬度: 球头直径: 球头材料: |
1600HV 3mm 碳化钨 |
1600HV 3mm 碳化钨 |
1600HV 3mm 碳化钨 |
1600HV 5mm 碳化钨 |
5000HV 3mm 金刚石 |
| 冲击装置直径: 冲击装置长度: 冲击装置重量: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| 试件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
| 试件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
| 试件最小重量: 可直接测量 需稳定支撑 需密实耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
| 试件最小厚度 密实耦合 硬化层最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm |
| 球头压痕尺寸 |
| 硬度300HV时 |
压痕直径 压痕深度 |
0.54mm 24μm |
0.54mm 24μm |
0.38mm 12μm |
1.03mm 53μm |
0.54mm 24μm |
| 硬度600HV时 |
压痕直径 压痕深度 |
0.54mm 17μm |
0.54mm 17μm |
0.32mm 8μm |
0.90mm 41μm |
0.54mm 17μm |
| 硬度800HV时 |
压痕直径 压痕深度 |
0.35mm 10μm |
0.35mm 10μm |
0.35mm 7μm |
-- -- |
0.35mm 10μm |
| 冲击装置适用范围 |
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔； D型用于常规测量 |
D+15型接触面细小，加长，适宜测量沟槽或凹入的表面 |
C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。 |
G型测量大厚重及表面较粗糙的铸锻件 |
E型测量硬度极高材料 |
