工控产品-可编程控制器 FP-X-FP-X

High Performance

高速演算

通过配备32位RISC处理器，实现了小型PLC的超高速运算处理。5000步 ※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺。

大容量的程序存储器

为充分适应通信、位置控制、模拟量控制等不断扩大的功能需求，建议适用32K步 ※2程序存储器的FP-X。即使将来进行设备改造，也因程序容量有充足余量而可放心适用。

独立的注释存储器

要在计算机上管理程序时，常常难以确定哪个是最终的程序，从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FP-X中配备了独立的注释存储器，所有注释均可与程序一起存储至PLC内，因此便于对程序进行管理，便于维护。

最大I/O点数

1台控制单元上最多可连接8台扩展单元。为此最大I/O点数可达300点。此外，如果使用扩展插件和扩展FP0适配器，最多可达382点。

※1	基本指令40％、数据传输、运算指令60％
※2	C14为16K步

Line Up

控制单元 18品种

（14点、30点、60点）×（Ry、NPN、PNP）×（AC、DC）

扩展单元 11品种

（16点）×（Ry、NPN、PNP）
（30点）×（Ry、NPN、PNP）×（AC、DC）
（仅16点输入）
（仅继电器14点输出）

		Ry输出		NPN输出		PNP输出
		AC	DC	AC	DC	AC	DC
控制单元	14点	●	●	●	●	●	●
	30点	●	●	●	●	●	●
	60点	●	●	●	●	●	●
扩展单元	14点	● （无电源部）		-	-	-	-
	16点	● （无电源部）		● （无电源部）		● （无电源部）
	30点	●	●	●	●	●	●

组合（I/O点数）97种

14点～300点

扩展插件 16种 ※3

输入/输出、脉冲I/O、模拟量I/O、通信（RS485、RS232C、Ethernet)、外部存储器

※3	‘FP-X 扩展插件使用时的限制’请务必仔细阅读。

Network

最大3通道

通信插件（2通道型）和编程口合计为3通道。与丰富的通信功能组合后，可用于各种用途。

Ethernet

使用通信插件(Ethernet)，通过LAN轻松收集检查数据、生产数据、出错信息。

Modbus-RTU

可简单地与对应全球通用的业界标准Modbus-RTU（二进制）的设备之间进行无程序通信。温控器及变频器等。

PLC链接

如果使用通信插件（RS485型），可在最多16台FP-X之间方便地共享位数据/字数据

计算机链接

可简单地与对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像检测装置、温控器、电力计等

通用串行通讯

根据对方设备的通信协议生成/发送相应的指令。此外，还可接收流动数据，与测量仪器、条形码读取器、RF-ID等连接。

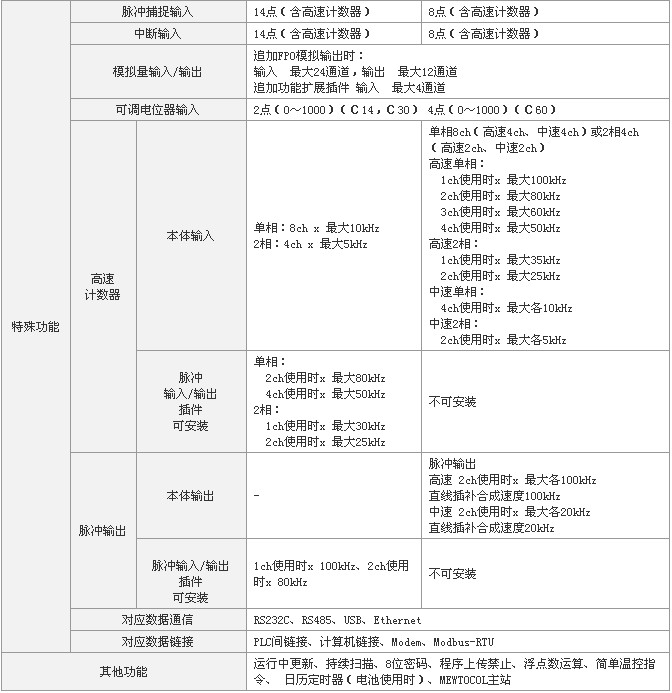

Positioning

内置了4轴脉冲输出功能（晶体管输出型）

晶体管输出型产品将在C14中为3轴、在C30/C60中为4轴的脉冲输出功能内置于控制单元本体中。以往PLC中必须使用高级机种或位控专用单元，或使用2台以上多轴控制设备，但FP-X晶体管输出型产品基本上只使用1台单元设备，既可节省空间、又能降低成本。此外与继电器输出型产品相比，由于不再使用脉冲输出扩展插件，可以更多地使用通信及模拟量输入等其他功能，使用范围更大。

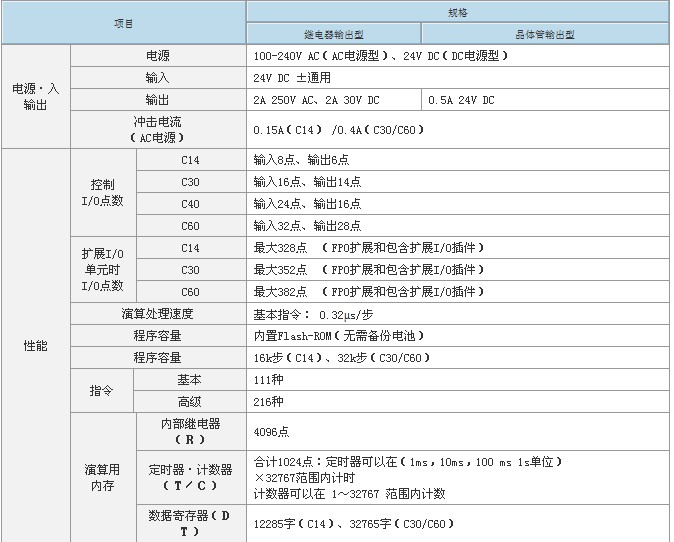

FP-X 控制单元

继电器输出

品名	电源	规格				订货产品号
品名	电源	I/O点数	程序容量	可调电位器输入	USB端口	订货产品号
FP-X C14R 控制单元	100～240V AC	24V DC输入8点、 2A继电器输出6点	16k	2点	－	AFPX-C14R
FP-X C14RD 控制单元	24V DC	24V DC输入8点、 2A继电器输出6点	16k	2点	－	AFPX-C14RD
FP-X C30R 控制单元	100～240V AC	24V DC输入16点、 2A继电器输出14点	32k	2点	○	AFPX-C30R
FP-X C30RD 控制单元	24V DC	24V DC输入16点、 2A继电器输出14点	32k	2点	○	AFPX-C30RD
FP-X C40R 控制单元	100～240V AC	24V DC输入24点、 2A继电器输出16点	32k	2点	○	AFPX-C40R
FP-X C60R 控制单元	100～240V AC	24V DC输入32点、 2A继电器输出28点	32k	4点	○	AFPX-C60R
FP-X C60RD 控制单元	24V DC	24V DC输入32点、 2A继电器输出28点	32k	4点	○	AFPX-C60RD

晶体管输出

品名	电源	规格				订货产品号
品名	电源	I/O点数	程序容量	可调电位输入	USB端口	订货产品号
FP-X C14T 控制单元	100～240V AC	24V DC输入8点、 0.5A／5～24V DC Tr.输出6点（NPN）	16k	2点	－	AFPX-C14T
FP-X C14TD 控制单元	24V DC	24V DC输入8点、 0.5A／5～24V DC Tr.输出6点（NPN）	16k	2点	－	AFPX-C14TD
FP-X C30T 控制单元	100～240V AC	24V DC输入16点、 0.5A／5～24V DC Tr.输出14点（NPN）	32k	2点	○	AFPX-C30T
FP-X C30TD 控制单元	24V DC	24V DC输入16点、 0.5A／5～24V DC Tr.输出14点（NPN）	32k	2点	○	AFPX-C30TD
FP-X C40T 控制单元	100～240V AC	24V AC输入24点、 0.5A／24V DC Tr.输出16点（NPN）	32k	2点	○	AFPX-C40T
FP-X C60T 控制单元	100～240V AC	24V DC输入32点、 0.5A／5～24V DC Tr.输出28点（NPN）	32k	4点	○	AFPX-C60T
FP-X C60TD 控制单元	24V DC	24V DC输入32点、 0.5A／5～24V DC Tr.输出28点（NPN）	32k	4点	○	AFPX-C60TD

※	所有单元24V DC输入为双方向输入。

返回首页

FP-X 扩展单元

输入单元／输出单元

品名	电源	规格	订货产品号
FP-X E16X 扩展输入专用单元	- （从左侧单元电源供应）	24V DC输入16点　　※1	AFPX-E16X
FP-X 14YR 扩展输出专用单元	- （从左侧单元电源供应）	2A继电器输出14点　　※1	AFPX-E14YR

继电器输出

品名	电源	规格	订货产品号
FP-X E16R 扩展I/O单元	- （从左侧单元电源供应）	24V DC输入8点、2A继电器输出8点 ※1	AFPX-E16R
FP-X E30R 扩展I/O单元	100～240V AC	24V DC输入16点、2A继电器输出14点※2	AFPX-E30R
FP-X E30RD 扩展I/O单元	24V DC	24V DC输入16点、2A继电器输出14点※2	AFPX-E30RD

晶体管输出

品名	电源	规格	订货产品号
FP-X E16T 扩展I/O单元	- （从左侧单元电源供应）	24V DC输入8点、0.5A／5～24V DC晶体管输出8点（NPN） ※1	AFPX-E16T
FP-X E30TD 扩展I/O单元	24V DC	224V DC输入16点、0.5A／5～24V DC晶体管输出14点（NPN） ※2	AFPX-E30TD
FP-X E30T 扩展I/O单元	100～240V AC	24V DC输入16点、0.5A／5～24V DC晶体管输出14点（NPN） ※2	AFPX-E30T

扩展FP0适配器

品名	电源	规格	订货产品号
扩展FP0 适配器	24VDC	接入适配器后，最多可将3台FP0扩展单元连接到FP-X上。附带扩展电缆8cm	AFPX-EFP0

※	所有单元24V DC输入为双方向输入。
※1	无内置电源电路，不可连续连接2台。附带扩展电缆8cm。
※2	含E16、EFP0最多可扩展8台。附带扩展电缆8cm。

返回首页

FP-X 扩展插件 ※

功能插件

品名	规格	订货产品号
FP-X 输入/输出插件	输入4点、 24V DC、双方向（漏／源）输出3点、NPN晶体管 0.3A／24V DC	AFPX-IN4T3
FP-X 输入插件	输入8点、 24V DC、双方向（漏／源）	AFPX-IN8
FP-X 输出插件	输出8点、NPN晶体管 0.3A／24V DC	AFPX-TR8
FP-X 输出插件	输出6点、PNP晶体管 0.5A／24V DC	AFPX-TR6P
FP-X 脉冲输出插件单元	高速计数器：单相2ch各80kHz 或 2相1ch 30kHz　脉冲输出：1轴 100kHz／ch （安装2台时，有规格限制）控制单元（晶体管输出型）不可使用。	AFPX-PLS
FP-X 模拟量输入插件	模拟量输入2点、0-10V or 0-20mA、12位、2ms／2ch（非绝缘）	AFPX-AD2
FP-X 模拟量输出插件	模拟量输出2点、0-10V or 0-20mA、12为、2ms／2ch（绝缘）	AFPX-DA2
FP-X 模拟量I/O插件	模拟量输入2点、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模拟量输出1点、0-10V or 0-20mA、12位、1ms／1ch（绝缘）	AFPX-A21
FP-X 热电偶插件	热电偶输入2点、 K／J、分辨率0.2℃、200ms/2ch（通道间绝缘）	AFPX-TC2
FP-X 实时带时钟主存储器	主存储器：可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存日历时钟：年、月、日、時、分、秒、星期（需要电池选件）	AFPX-MRTC

通信插件

品名	规格	订货产品号
FP-X COM1 通信插件	RS232C/1ch RS,CS控制有信号（非绝缘）	AFPX-COM1
FP-X COM2 通信插件	RS232C/2ch（非绝缘）	AFPX-COM2
FP-X COM3 通信插件	RS485或RS422切换型/1ch（绝缘）	AFPX-COM3
FP-X COM4 通信插件	RS232C/1ch（非绝缘）＋RS485/1ch（绝缘）	AFPX-COM4
FP-X COM5 通信插件	Ethernet/1ch（100BASE-TX, 10BASE-T）+RS232C/1ch（非绝缘）	AFPX-COM5
FP-X COM6 通信插件	RS485/2ch（绝缘）	AFPX-COM6

※	‘FP-X 扩展插件使用的限制’请务必仔细阅读。

返回首页

FP-X 选项、维修部件

品名	规格	订货产品号
FP-X 备份电池	对运算内存、日历时钟进行备份的电池。	AFPX-BATT
FP-X 扩展电缆	扩展单元连接用电缆　8cm	AFPX-EC08
	扩展单元连接用电缆　30cm	AFPX-EC30
	扩展单元连接用电缆　80cm	AFPX-EC80
FP-X 端子台	C30、C60、E30用端子台　21引脚、带盖（无印字）、4个装	AFPX-TAN1

单位mm

FP-X 　控制单元

AFPX-C14**
AFPX-C30**
AFPX-C40**
AFPX-C60**

品名

订货产品号

文件名

控制单元

AFPX-C**R

afpx_c.dxf

返回首页

FP-X 扩展单元

AFPX-E16X, E14YR, E16T, E16R: （请参照AFPX-C14**控制单元。）
AFPX-E30**: （请参照AFPX-C30**控制单元。）
AFPX-EFP0

品名

订货产品号

文件名

扩展单元

AFPX-E**R

afpx_e.dxf

増設FP0适配器

AFPX-EFP0

afpx_efp0.dxf

返回首页

FP-X 扩展插件 ※

FP-X 　扩展插件（功能＆通信插件）安装时尺寸 AFPX-IN8/AFPX-TR8/AFPX-PLS AFPX-AD2/AFPX-MRTC/AFPX-COM*

品名

订货产品号

文件名

功能插件

AFPX-IN8/AFPX-TR8/AFPX-PLS/AFPX-AD2/AFPX-MRTC

afpx_appli.dxf

通信插件

AFPX-COM1/AFPX-COM2/AFPX-COM3/AFPX-COM4

afpx_com.dxf

AFPX-COM5

afpx_com5.dxf

※	‘FP-X 扩展插件使用时的限制’请务必仔细阅读。
