特点:

◎采用线性光电隔离，频响宽、精度高

◎ 线性测量范围：0～120%标称输入

◎ DIN标准导轨安装

◎ 多种输出类型任选，多种结构类型任选

◎ SMT贴片生产加工工艺制造

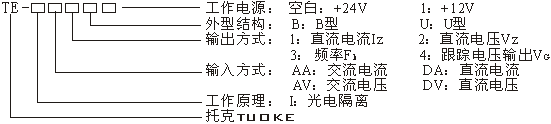

一、型号含义：

二、型号及技术参数：

1、电流变送器

产品主型号	输入范围	精度等级	输出类型	输出信号	响应时间	负载能力	静态功耗
TE-I□A4□	1mA,2mA,5mA,10mA, 20mA,50mA,0.1A, 0.2A,0.5A, 1A, 2A,5A	0.5	V_G	3.5V,5V	15μS	5mA	350mW
TE-I□A2□		0.5	V_Z	5V,10V	250mS	5mA	400mW
TE-I□A1□		0.5	I_Z	20mA	250mS	6V	400mW
TE-I□A3□		0.5	F_K	5kHz,10kHz	250mS	15mA	400mW

2、电压变送器

产品主型号	输入信号	精度等级	输出类型	输出信号	负载能力	响应时间	静态功耗
TE-I□V4□	50mV,75mV,0.1V, 0.2V, 0.5V,1V,2V, 5V,10V, 20V 30V,50V,75V,100V, 150V, 200V,250V,300V,500V	0.5	V_G	3.5V,5V	5mA	15μS	300mW
TE-I□V2□		0.5	V_Z	5V,10V	5mA	250mS	400mW
TE-I□V1□		0.5	I_Z	20mA	6V	250mS	400mW
TE-I□V3□		0.5	F_K	5kHz,10kHz	15mA	250mS	400mW

注意：1.定货型号应包括：变送器型号、输入/输出规格（输入/输出范围值）、精度等级等。例如：TE- IAV2U-250V/1～5V-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。

三、技术参数：

输入方式	线性光电隔离，接线式输入，适合于5A以内小电流测量
测量范围	0～120%标称输入
响应频率	直流：0～30kHz交流，最高定做100kHz
隔离电压	＞1.5kV_DC，1分钟
输入阻抗	Vx≤1V时，Rⅰ≥1MΩ；Vx＞1V时，Rⅰ= Vx×10kΩ/V
共模抑制比	160db（50Hz）
隔离电容	接线输入产品输入、输出间隔离电容：6pF（1kH下）；
过载能力	10倍标称输入值，持续5秒；
无故障工作时间	平均无故障工作时间＞3万小时；
额定环境温度	0～+50℃
消耗功率	微功耗
