中华工控网 → 工控产品 → 神视FX-300系列数字光纤传感器
产品名称： 神视FX-300系列数字光纤传感器
型 号： FX-300系列
价 格： 0.00
品 牌： 神视

收藏此产品     查看收藏

产品特点

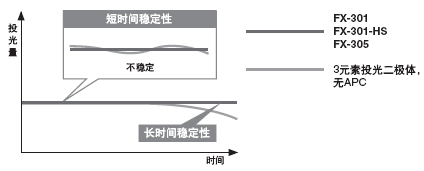

稳定长时间和短时间检测(FX-301 FX-301-HS FX-305)

(稳定性提高)
4元素投光二极体抑制了一定时间内投光体的变化，由此在长时间内保持了稳定的投光水平，还重新采用“APC(Auto Power Control)电路”。由于投光量可以控制在较少量内，所以甚至在极短时间内发生的变化也可控制，通过抑制以前不能抑制的由周围环境变化引起的投光量不稳定，从而实现稳定检测。

更大的检测范围(所有型号)

采用双耦合透镜，最大限度的提高了投光效率，大幅度增加了检测距离。由于集成电路块的小型化，小直径、极小直径光纤颇受欢迎，其检测距离也比以前使用其他放大器时的值增加了50%。

稳定检测比较

稳定检测比较 		原有的光纤传感器(无透镜) 双耦合透镜

卓越的性能

卓越的性能

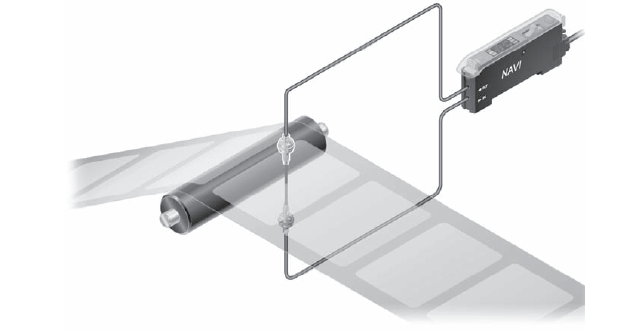

投光量选择(FX-301 FX-301-HS FX-305)

如果在近距离检测或检测透明或小型物体时，受光水平逐渐饱和，可无需改变反应时间调节传感器的投光量而无需改变反应时间使检测稳定。以前需要改变反应时间或光纤进行检测，而现在使用此功能设定检测更为简单。
卓越的性能
卓越的性能

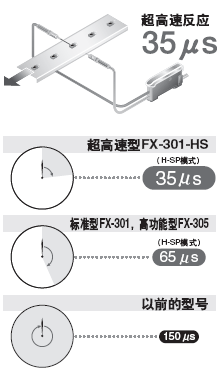

35μs反应速度(FX-301-HS)

(是以前的4倍)
数字光纤传感器的35μ s超高速反应速度。甚至可检测到高速移动的小型物体。另外，FX-301标准型的65μ s速度也是原来型号的两倍了。
35μs反应速度(FX-301-HS)

最大显示屏9999(FX-305)

(是以前的2.5倍)
业界最大四位显示屏(9999)。数字值与以前型号相比有更多不同，基准值可从1为单位向上设定到最多9999。现在基准设置更为简单精确。
最大显示屏9999
数字差别比较

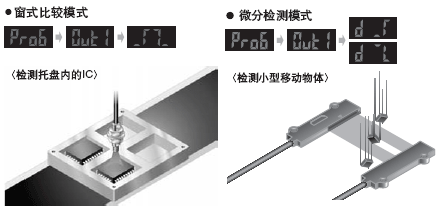

使用新工作模式简化系统(FX-305)

新增了窗式比较模式和应差检测模式。这些模式可以简单进行以前需要多种传感器或复杂的基准值设置的检测任务。
使用新工作模式简化系统(FX-305)
入光量 可设定基准值的上限和下限，这样入光量可在该范围内打开和关闭。使用单一输出模式，这样仅需一根电缆，无需PLC处理。
入光量

备有五种类型的定时器(FX-305)

FX-305和FX-301(-HS)具有同样的ON延迟/OFF延迟/单触式定时器、ON延迟·OFF延迟定时器和ON延迟·单触式延迟定时器。仅使用这些光纤传感器就可进行广泛的定时控制工作。
时间表

初学者亦能使用的MODE NAVI(所有机型)

MODE NAVI使用6个指示灯显示传感器的基本操作功能。
一眼即可辨认出当前设定的操作模式，即便是初学者亦可轻松操作。
初学者亦能使用的MODE NAVI(所有机型)

基准值的确认方便快捷(FX-301 FX-301-HS FX-305)

即便是在RUN模式下，亦可按下突出开关确认基准值。
基准值的确认方便快捷(FX-301 FX-301-HS FX-305)

2个开关，操作简便(所有机型)

操作开关仅有大型MODE按钮和大型突出开关2个。可按照右图所示的3个步骤轻松操作。
2个开关，操作简便(所有机型)
易于维护

使用单触电缆节省配线和工时(连接器型)

1台放大器可用作主单元或子单元
放大器主体可用作主单元或子单元。仅需区分使用母电缆和子电缆即可分别用作主单元和子单元，一连即成。
此外，还省去了放大器的库存管理等维护方面的麻烦。
使用单触电缆节省配线和工时(连接器型)

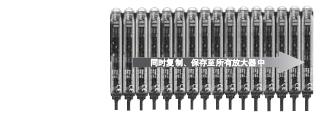

光通信功能最多可同时调节16台传感器(所有机型)

利用光通信功能，可将当前设定的数据同时复制、保存至连接于右侧的放大器中。确保工序切换畅通无阻，即便是在更换传感器时，繁琐的灵敏度调节等操作亦可通过光通信功能的使用而变得轻松，数据的复制和保存也变得简便易行。
光通信功能最多可同时调节16台传感器(所有机型)
※ 仅同类传感器才能使用光通信功能。
此外，FX-301-HS并未装备光通信功能。

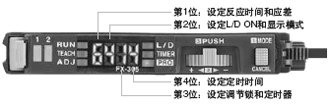

直接通过数值输入进行设定(所有机型)

仅需输入4位代码(数字)即可设定各种功能。当在操作现场错误地变更了设定时，仅需修正代码即可恢复设定，维护简便。
直接通过数值输入进行设定(所有机型)

备有提高产品调试、维护时作业效率的通信装置

用于数字传感器的外部输入装置
利用PLC、触摸屏进行教导、变更设定(FX-CH2)
不操作传感器主体，而是通过PLC、触摸屏以及按钮等外部信号同时对数字光纤传感器(最多16台)进行各种设定和切换。
<主要功能>
·同时教导
·键锁定设定
· 数据库的同时载入/同时保存
FX-CH2
 用于数字传感器的高位通信装置
推出全新的数字传感器远程维护方案！(SC-GU1-485)
这种通信装置以PLC或个人电脑为媒介，不但可向数字光纤传感器输入(教导、数据库转换)，还能够确认数字传感器的入光量和输出状态。从而大幅提高产品调试、维护时的作业效率。

可通信的内容
·确认传感器的入光量
·确认传感器的设置
· 确认传感器的工作情况
· 设定基准值等
SC-GU1-485
订购指南

连接器型放大器(放大器不附带单触电缆。请另行订购。)

种 类 形 状 型 号 投光二极体 输 出 单触电缆
种 类 型 号 长度
标
准
型		 形 状 FX-301 红色LED NPN开路集电极晶体管 母
电
缆
(3芯)		 CN-73-C1 1m
FX-301P PNP开路集电极晶体管
FX-301B 蓝色LED NPN开路集电极晶体管 CN-73-C2 2m
FX-301BP PNP开路集电极晶体管
FX-301G 绿色LED NPN开路集电极晶体管 CN-73-C5 5m
FX-301GP PNP开路集电极晶体管 子
电
缆
(1芯)		 CN-71-C1 1m
FX-301H 红外线LED NPN开路集电极晶体管
FX-301HP PNP开路集电极晶体管 CN-71-C2 2m
高
速
型		 FX-301-HS 红色LED NPN开路集电极晶体管
FX-301P-HS PNP开路集电极晶体管 CN-71-C5 5m
高
功
能
型		 形 状 FX-305 红色LED NPN开路集电极晶体管 母
电
缆
(4芯)		 CN-74-C1 1m
CN-74-C1 2m
CN-74-C5 5m
FX-305P PNP开路集电极晶体管 子
电
缆
(2芯)		 CN-72-C1 1m
CN-72-C1 2m
CN-72-C5 5m

电缆型放大器

种 类 形 状 型 号 投光二极体 输 出 内容
标
准
型		 形 状 FX-301-C1 红色LED NPN开路集电极晶体管 附带长度为1m的橡皮电缆
电缆外径：φ3.7mm
FX-301P-C1 PNP开路集电极晶体管

单触电缆用于FX-301/B/G/H(-HS) (放大器不附带单触电缆。请另行订购。)

种 类 型 号 说明
母电缆
(3芯)		 CN-73-C1 长度：1m 0.15mm2 3芯橡皮电缆，一端接带连接器。
电缆外径：φ3.0mm
CN-73-C2 长度：1m
CN-73-C5 长度：5m
子电缆
(1芯)		 CN-71-C1 长度：1m 0.15mm2 1芯橡皮电缆，一端接带连接器。
电缆外径：φ3.0mm
CN-71-C2 长度：2m
CN-71-C5 长度：5m
 电缆
单触电缆用于用于FX-305 (放大器不附带单触电缆。请另行订购。)

种 类 型 号 说明
母电缆
(4芯)		 CN-74-C1 长度：1m 0.15mm2 4芯橡皮电缆，一端接带连接器。
电缆外径：φ3.0mm
CN-74-C2 长度：1m
CN-74-C5 长度：5m
子电缆
(2芯)		 CN-72-C1 长度：1m 0.15mm2 2芯橡皮电缆，一端接带连接器。
电缆外径：φ3.0mm
CN-72-C2 长度：2m
CN-72-C5 长度：5m
 电缆
尾盘 (放大器不附带尾盘。当放大器串联连接时请另行订购。)

形 状 型 号 说明
MS-DIN-E MS-DIN-E 当串联连接多个放大器，或在DIN导轨上移动放大器时，这些尾盘确保所有的放大器安全安装并充分连接。
(每套2个)

配件(另售)

品 名 型 号 说明
放大器安装支架 MS-DIN-2 安装放大器时使用。
光纤放大器
保护封条		 FX-MB1 2个交流窗密封垫和1个连接器封条：10套
交流窗密封垫：防止从另一个放大器上传输信号造成的故障，及其对另一个放大器的影响。
连接器封条：带有单触电缆针，以防任何金属的触碰。
 放大器安装支架，光纤放大器保护封条
光纤列表

FX-305/FX-301(红色LED型)检测距离(注1)

透过型(每套2个)
透过型(每套2个) FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号
螺
纹
头
型		 M4 M4 1,600
1,100
700
530		 400
200
180		 φ0.04mm
不透明体		 自由裁切
2m		 R25 FT-B8
M4 1,000
780
500
400		 280
150
130		 φ0.03mm
不透明体		 FT-FM2
M4 光纤
R25
套筒
R10		 FT-FM2S
M4 FT-FM2S4
M4 750
570
350
290		 200
90
100		 φ0.03mm
不透明体		 R1 FT-W8
M4 900
650
400
320		 230
100
110		 φ0.04mm
不透明体		 R4
耐弯曲		 FT-P80
M4 900
650
380
320		 230
100
110		 φ0.05mm
不透明体		 1m R10 FT-P81X
M4 550
400
250
190		 140
70
80		 φ0.04mm
不透明体		 自由裁切
2m		 R4
耐弯曲		 FT-P60
螺
母
型		 螺 母 型 750
570
350
290		 200
90
100		 φ0.06mm
不透明体		 自由裁切
2m		 R1 FT-WR80
(注4)new
螺 母 型 1,500
1,200
750
600		 420
200
210		 φ0.04mm
不透明体		 FT-WR80L
(注4)new
弯
头
状
形		 弯 头 状 形 740
530
320
230		 150
75
80

φ0.04mm

 自由裁切
2m		 R25 FT-R80
M3 M3 1,000
780
500
400		 280
150
130		 φ0.03mm
不透明体		 自由裁切
2m		 R25 FT-T80
M3 400
270
200
140		 100
55
49		 φ0.03mm
不透明体		 FT-NFM2
M3 光纤
R25
套筒
R10		 FT-NFM2S
M3 FT-NFM2S4
M3 220
160
100
80		 55
25
28		 φ0.025mm
不透明体		 R1 FT-W4
M3 350
250
150
100		 75
30
35		 φ0.02mm
不透明体		 R4
耐弯曲		 FT-P40
长检
测距
离型		 长检 测距 离型 19,500
19,500
19,500
14,000		 10,000
3,500
3,800		 φ0.4mm
不透明体		 自由裁切
10m		 R25 FT-FM10L
注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
3) 最小检测物体尺寸值就是红色LED型最佳状态下的值。如果使用的是放大器而非红色LED型，请与经销商联系，咨询关于最小检测物体尺寸的信息。
最佳状态指物体不存在的状态下设定灵敏时检测输出正好改变至入光工作时状态。

透过型(每套2个)
透过型(每套2个) FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号
圆
柱
头
型		 φ3 φ3 350
250
150
100		 420
200
210		 φ0.02mm
不透明体		 自由裁切
2m		 R1 FT-WS8L
φ3 350
250
150
100		 200
90
100		 φ0.05mm
不透明体		 FT-WS3
φ2.5 φ2.5 350
250
150
100		 580
170
280		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FT-SFM2L
φ2.5 350
250
150
100		 280
150
150		 φ0.03mm
不透明体		 FT-SFM2
φ2.5 350
250
150
100		 200
90
100		 R1 FT-WS8
φ1.5 φ1.5 350
250
150
100		 100
55
49		 φ0.025mm
不透明体		 自由裁切
2m		 R25 FT-SNFM2
φ1.5 350
250
150
100		 55
25
28		 φ0.02mm
不透明体		 R1 FT-WS4
φ1.5 350
250
150
100		 90
40
42		 1m R4
耐弯曲		 FT-P2
φ1 φ1 350
250
150
100		 30
13
17		 φ0.02mm
不透明体		 500mm FT-PS1
超
小
直
径
型		 超 小 直 径 型 350
250
150
100		 8
3
3		 φ0.02mm
不透明体		 500mm R5 FT-E12
超 小 直 径 型 350
250
150
100		 36
18
15		 1m FT-E22
侧
视
界
型		 侧 视 界 型 350
250
150
100		 800
340
350		 φ0.05mm
不透明体		 自由裁切
2m		 R25 FT-V10
侧 视 界 型 350
250
150
100		 140
65
70		 φ0.02mm
不透明体		 FT-SFM2SV2
侧 视 界 型 350
250
150
100		 125
60
63		 1m FT-V22
侧 视 界 型 350
250
150
100		 60
25
27		 自由裁切
2m		 FT-V41
侧 视 界 型 350
250
150
100		 30
13
15		 R1 FT-WV42
注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
3) 最小检测物体尺寸值就是红色LED型最佳状态下的值。如果使用的是放大器而非红色LED型，请与经销商联系，咨询关于最小检测物体尺寸的信息。
最佳状态指物体不存在的状态下设定灵敏时检测输出正好改变至入光工作时状态。

透过型(每套2个)
透过型(每套2个) FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

方

型

 小
型		 小 型 3,500
2,500
1,600
1,200		 850
400
410		 φ0.08mm
不透明体		 自由裁切
2m		 R1 FT-WZ8H
3,100
2,700
1,550
1,400		 1,000
420
490		 φ0.03mm
不透明体		 R4
耐弯曲		 FT-Z8H
小 型 2,100
1,500
950
700		 500
200
210		 φ0.05mm
不透明体		 R1 FT-WZ8E
1,850
1,600
950
800		 600
250
280		 φ0.03mm
不透明体		 R4
耐弯曲		 FT-Z8E
小 型 950
700
420
330		 240
100
120		 φ0.04mm
不透明体		 R1 FT-WZ8
1,100
800
500
400		 300
120
140		 φ0.03mm
不透明体		 R4
耐弯曲		 FT-Z8
小 型 300
200
140
100		 70
40
40		 φ0.08mm
不透明体		 自由裁切
1m		 R1 FT-WZ4
(注5)new
小 型 220
150
105
75		 50
30
30		 φ0.08mm
不透明体		 FT-WZ4HB
(注5)new
小 型 660
440
308
220		 150
80
80		 φ0.08mm
不透明体		 自由裁切
2m		 FT-WZ7
(注5)new
小 型 870
580
406
290		 210
110
110		 φ0.03mm
不透明体		 FT-WZ7HB
(注5)new
特
殊
型		 狭
光
型		 狭 光 型 3,000
2,000
1,500
1,000		 800
300
350		 φ0.06mm
不透明体		 自由裁切
2m		 R25 FT-K8
(注6)
狭 光 型 2,200
1,700
1,000
700		 600
280
300		 R1 FT-WKV8
(注6)
3,000
2,000
1,500
1,000		 800
300
350		 R25 FT-KV8
(注6)
狭 光 型 600
500
300
250		 180
90
100		 φ0.02mm
不透明体		 R10 FT-KV1
(注6)
宽
光
带
型		 宽 光 带 型 3,500
3,500
3,500
3,500		 3,500
3,000
3,500		 φ0.3mm
不透明体		 自由裁切
2m		 R1 FT-WA30
R10 FT-A30
宽 光 带 型 3,500
3,500
3,300
1,500		 1,100
1,080
750		 φ0.25mm
不透明体		 R1 FT-WA8
R10 FT-A8
阵
列
型		 阵 列 型 850
650
380
330		 220
100
115		 水平
φ0.025mm
不透明体
垂直
φ0.45mm
不透明体		 自由裁切
2m		 R25 FT-AFM2
阵 列 型 800
590
350
290		 200
90
100		 FT-AFM2E
注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
3) 最小检测物体尺寸值就是红色LED型最佳状态下的值。如果使用的是放大器而非红色LED型，请与经销商联系，咨询关于最小检测物体尺寸的信息。
最佳状态指物体不存在的状态下设定灵敏时检测输出正好改变至入光工作时状态。
4) 光纤长度实际上将检测距离限制在3，500mm长。
5) 详情请参阅PDF P.20。
6) 详情请参阅PDF P.28。

透过型(每套2个)
透过型(每套2个) FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

特殊型

 耐热
型		 耐热 型 750
550
330
280		 200
85
90		 φ0.04mm
不透明体		 2m R25 FT-H35-M2
耐热 型 光纤
R25
套简
R10		 FT-H35-M2S6
耐热 型 420
310
180
140		 100
40
50		 φ0.02mm
不透明体		 1m R10 FT-H20W-M1
耐热 型 750
550
320
280		 200
85
90		 φ0.04mm
不透明体		 1m R25 FT-H20-M1
耐热 型 1,200
880
550
440		 300
150
155		 φ0.06mm
不透明体		 自由裁切
2m		 FT-H13-FM2

耐热

.
接头
型

 耐热 . 接头 型 530
390
225
200		 140
60
60		 φ0.12mm
不透明体		   耐热侧 R18
(注5)		 FT-H20-J20-S (注6)new
  FT-H20-J30-S (注6)new
  FT-H20-J50-S (注6)new
耐热 . 接头 型 840
550
370
280		 200
90
90		 φ0.16mm
不透明体		   FT-H20-VJ50-S
(注6)new
  FT-H20-VJ80-S(注6)new

耐化学品
型

 耐化学品 型 3,500
3,500
3,000
1,500		 1,000
500
530		 φ4mm
不透明体		   R25 FT-Z802Y
耐化学品 型 3,500
3,500
2,000
1,500		 1,000
500
530		 φ0.2mm
不透明体		   R30 FT-L80Y
耐化学品 型 1,000
800
500
400		 280
120
140		 φ0.2mm
不透明体		   FT-V80Y
耐
真
空
型		 耐 真 空 型 350
250
150
125		 90
40
50		 φ0.03mm
不透明体		   R18 FT-H30-M1V-S (注6)

注：
1) 敬请咨询FX-301-HS的H-SP模式以及FX-301B/G/H的检测距离请参阅PDF P.17。有关FX-410请参阅PDF P.130；FX-311的相关事宜，请参阅PDF P.138。
2) 请注意自由裁切型光纤的末端处理可能造成检测距离最多减少20％。
3) 最小检测物体尺寸值是红色LED型最佳状态下的值。有关红色LED型以外的最小检测物体，请向我们咨询。最佳状态是指在物件不存在的状态下设定灵敏度时，检测输出正好改变至入光工作时的状态。
4) 是指耐热侧光纤的长度(固定尺寸)。恒温侧光纤为2m长自由裁切型。
5) 恒温侧为R25mm以上。
6) 成套出售耐热接头光纤+恒温侧光纤(FT-FM2)。有关产品的详情，请参阅PDF P.34。
7) 详情请参阅PDF P.29。
8) 从插入放大器一侧的端部表面至500mm的这段距离为可进行裁切的范围。
9) 成套出售耐真空型光纤+光引端子(FV-BR1)+大气层侧光纤(FT-J8)。有关产品的详情，请参阅PDF P.32。

回归反射型
回归反射型FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2)(注3) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

轻巧型

 带偏极滤光镜 带偏极滤光镜 100-910
100-730
100-600
100-520(注3)		 100-460
不能使用
不能使用		 φ0.3mm
不透明体		 自由裁切
2m		 R1 FR-WKZ11
(注5)
头部ON 头部ON 200
200
200
200		 200
200
200		 水平：φ5.5mm
不透明体
垂直d：φ0.06mm
不透明体		 自由裁切
2m		 R10 FR-KZ21
(注5)
侧面ON 侧面ON FR-KZ21E
(注5)
晶
圆
映
射
型		 晶 圆 映 射 型 15-370
15-330
15-240
15-210		 15-170
15-80
15-90		 φ0.12mm
不透明体		 自由裁切
2m		 R10 FR-KV1
(注5)

注：
1) 敬请咨询FX-301-HS的H-SP模式以及FX-301B/G/H的检测距离请参阅PDF P.17。有关FX-410请参阅PDF P.130；FX-311的相关事宜，请参阅PDF P.138。
2) 请注意自由裁切型光纤的末端处理可能造成检测距离最多减少20%。
检测距离值是指FR-WKZ11与RF-13、FR-KZ21、FR-KZ21E以及FR-KV1与专用反射镜进行组合时的值。
3) FR-WKZ11的检测距离表示反射镜或反射带的可设范围。检测物体的检测值亦可为100mm以下。
但当检测头附近存在白色物体或镜面体时，可能导致反射的投光入光，敬请注意。此时，请调整放大器主体的基准值后再使用。
FR-KZ21与FR-KZ21E的检测距离值表示反射镜可设范围。
但是，当按照使检测物体通过距离检测头前端0-20mm这一范围的设定加以使用时，可能导致检测不稳定。
FR-KV1的检测距离值表示反射镜可设范围。检测物体的检测值亦可为15mm以下。
4) 最小检测物体尺寸值是红色LED型最佳状态下的值。
最佳状态是指在物件不存在的状态下设定灵敏度时，检测输出正好改变至入光工作时的状态。
5) 详情请参阅PDF P.25。

反射型
反射型FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2)(注3) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

轻巧型

 M6 M6 600
480
280
220		 160
85
75		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-B8
M6 410
310
200
140		 100
55
47		 FD-FM2
M6 370
270
170
110		 85
45
39		 光纤
R25
套简
R10		 FD-FM2S
M6 FD-FM2S4
M6 250
190
110
90		 60
25
32		 R1 FD-W8
M6 300
220
130
100		 70
30
35		 R4
耐弯曲		 FD-P80
M6 270
185
100
80		 60
30
35		 1m R10 FD-P81X
弯头状型 弯头状型 240
185
110
85		 60
25
30		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-R80
M4 M4 370
270
170
110		 85
45
39		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-T80
M4 140
90
60
45		 35
16
16		 FD-NFM2
M4 光纤
R25
套简
R10		 FD-NFM2S
M4 FD-NFM2S4
M4 40
30
18
15		 12
4.5
5		 光纤
R1
套简
R10		 FD-W44
M4 250
190
110
90		 60
25
32		 R1 FD-WT8
M4 85
65
37
32		 25
10
11		 R2 FD-WG4
150
110
65
55		 42
15
19		 R25 FD-G4
M4 130
90
55
45		 30
13
16		 R4
耐弯曲		 FD-P60

注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 检测距离是以白色无光泽纸[200×200mm(FD-B8，FD-FM2，FD-FM2S，FD-FM2S4，FD-W8，FD-P80，FD-P81X，FD-R80，FD-T80，FD-WT8：400×400mm,FD-W44：100×100mm)]为检测物体时的数值。
3) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
4) 最小检测物体尺寸值是红色LED型在最大灵敏度下的值。
1) 请注意相应的设定距离与额定检测距离不同。

反射型
反射型FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2)(注3) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

螺纹头型

 M3 M3 140
90
60
45		 35
16
16		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-T40
M3 40
30
18
15		 12
4.5
5		 R1 FD-WT4
M3 50
36
20
18		 14
5.5
6		 R4
耐弯曲		 FD-P40
M3 150
110
65
55		 42
15
19		 R25 FD-G6
M3 150
90
48
45		 35
12
20		 自由裁切
1m
(注)		 R10 FD-G6X
M3 50
38
25
18		 14
5
6		 500mm R25 FD-EG1
M3 40
25
14
12		 9
3
5		 φ0.04mm
不透明体		 R10 FD-EG2
M3 20
15
9
8		 5
2.5
3		 FD-EG3
M3 6.5
5
3
3		 2
不能使用
不能使用		 φ0.02mm
不透明体		 R25 FD-EN500S1
M3 50
38
20
18		 14
5
6		 1m FD-ENM1S1
圆柱型 φ3 φ3 370
270
170
110		 85
45
39		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-S80
φ3 250
190
110
90		 60
25
32		 R1 FD-WS8
φ3 85
65
37
32		 25
10
11		 R2 FD-WSG4
φ3 130
90
55
45		 30
13
16		 R4
耐弯曲		 FD-P50
φ2.5 φ2.5 140
90
60
45		 35
16
16		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-SNFM2
φ1.5 φ1.5 80
50
30
25		 19
7.5
9		 φ0.02mm
不透明体		 1m R4
耐弯曲		 FD-P2
超
小
直
径
型
超 小 直 径 型 15
11
8
6		 4
2
1		 φ0.02mm
不透明体		 1m R10 FD-E12
超 小 直 径 型 65
45
28
23		 17
8
7		 φ0.02mm
不透明体		 R25 FD-E22
侧
视
界
型		 侧 视 界 型 80
55
30
25		 17
8
9		 φ0.02mm
不透明体		 自由裁切
2m		 R25 FD-V41
侧 视 界 型 20
15
8.5
7		 5
不能使用
不能使用		 R1 FD-WV42
侧 视 界 型 170
100
55
45		 32
15
16		 R25 FD-SFM2SV2

注：

1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 检测距离是以白色无光泽纸[100×100mm(FD-S80，FD-WS8：400×400mm，FD-T40，FD-G6X，FD-WSG4，FD-P50，FD-SNFM2，FD-V41，FD-SFM2SV2：
2) 200×200mm)]为检测物体时的数值。
3) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
4) 最小检测物体尺寸值是红色LED型在最大灵敏度下的值。请注意相应的设定距离与额定检测距离不同。
5) 从放大器的插入端开始允许裁切距离是700mm。

反射型
反射型FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2)(注3) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

方型

 限定反射型 限定反射型 12-50
12.5-37.5
15-36
15-35		 16-29
不能使用
不能使用		 φ0.3mm
金线		 自由裁切
4m		 R25 FD-L46
限定反射型 0-50
0-36
0-33
0-30		 0-30
0-15
0-21		 (LCD玻璃) 自由裁切
3m		 R4 FD-L45
限定反射型
0-23		   自由裁切
2m		 FD-L43
限定反射型 0-8.2
0-7
0-6.5
0-6		 0-5.7
0-5
0-5.2		 φ0.3mm
金线		 自由裁切
2m		 R10 FD-L44
0-4.7
0-4.5
0-4
0-4		 0-3.8
0-3
0-3.5		 FD-L44S
限定反射型 6.5-14.5(中心8)
6.5-14(中心8)
7-14(中心8)
7-12(中心8)		 7.5-12(中心8)
不能使用
不能使用		 φ1.9mm
金属管
(灰色)		 自由裁切
2m		 R1 FD-WL41
2-19(中心8)
2.5-18(中心8)
3-16(中心8)
3-16(中心8)		 3.5-15(中心8)
不能使用
不能使用		 φ0.06mm
金线		 R10 FD-L41
限定反射型 2-20(中心6)
2.5-18(中心6)
4-12(中心6)
4-12(中心6)		 4.5-11(中心6)
5-8.5(中心6)
4.8-9.5(中心6)		 φ0.02mm
金线		 FD-L4
限定反射型 0.5-8.5
0.5-7.5
1-6.5
1-5.5		 1-5
不能使用
不能使用		 φ0.3mm
铜线		 自由裁切
1m		 R1 FD-WL48
小型 小型 1-50
1.5-34
2-24
3-17		 3-10
不能使用
不能使用		 φ0.16mm
铜线		 自由裁切
1m		 R1 FD-WZ4(注5)new
小型 1-70
1-46
1-32.2
2.5-23		 1.5-35
3-7
3-7		 FD-WZ4HB(注5)new
小型 200
120
1-84
1-60		 1.5-35
2.5-18
2.5-18		 φ0.03mm
金线		 自由裁切
2m		 FD-WZ7(注5)new
小型 0.5-270
0.5-180
1-126
1-90		 1-70
1-35
1-35		 FD-WZ7HB(注5)new
特殊用途 长检测距离 长检测距离 20-660
20-480
20-300
20-230		 20-170
25-90
25-100		 φ0.3mm
铜线		 自由裁切
2m		 R1 FD-WKZ1
宽光带 宽光带 230
200
150
150		 100
45
50		 φ0.02mm
金线		 自由裁切
2m		 R25 FD-A15

阵

列型

 阵 列型 290
220
135
110		 78
35
39		 φ0.02mm
金线		 自由裁切
2m		 R25 FD-AFM2
阵 列型 FD-AFM2E
液
面
检
测
型		 液 面 检 测 型 ------ (液体) 自由裁切
2m		 保护管
R40
光纤
R15		 FD-F8Y
液 面 检 测 型 适用管道直径：外径φ6-φ26mm的透明管
[PVC(氯乙烯)，氟化树脂，聚碳酸酯，丙烯，玻璃。厚度1-3mm]		 自由裁切
2m
(注5)		 R10 FD-F41
液 面 检 测 型 适用管道直径：外径φ6-φ26mm的透明管
[PFA(氟化树脂)或相当的透明管，壁厚1mm]		 FD-F4
液 面 检 测 型 适用管道直径：外径φ3-φ10mm的透明管
[PFA(氟化树脂)或相当的透明管，壁厚0.3-1mm］		 (液体) 自由裁切
2m		 保护管
R20
光纤
R4		 FT-F902(注6)
漏液检测 漏液检测 ------ (液体) 自由裁切
5m
(保护管：3m)		 保护管
R20
光纤
R4		 FD-F705(注6)

注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17。
2) 检测距离是以白色无光泽纸[FD-WKZ1，FD-AFM2，FD-AFM2E：400×400mm，FD-A15：200×200mm，FD-L4：100×100mm，FD-L46：相对于LCD用玻璃电路板P表面(100×100×t0.7mm)，FD-L43，FD-L44:相对于LCD用玻璃电路板(100×100×t0.7mm)，FD-L44S：相对于硅晶片研磨面的值,FD-WL41，FD-L41：玻璃电路板(100×100×t2mm)]为检测物体时的数值。
3) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
4) 最小检测物体尺寸值是红色LED型在最大灵敏度下的值。请注意相应的设定距离不同于额定检测距离。但是，对于限定反射型，当灵敏度设为MAX式，它只能检测对应于中心距离上的检测物体的最小尺寸。
5) 从放大器的插入端开始允许裁切距离使1,000mm。
6) 与FT-902和FD-F705一起使用特殊用途FX-301-F放大器。更多详情，请参见“传感器综合目录04－05”或SUNX主页(http://sunx.jp/，仅日文·英文)。

反射型
反射型FX-305/FX-301(红色LED型)检测距离(注1)

种 类 光纤头形状(mm) 检测距离(mm)(注2)(注3) 最小检测
物体(注3)		 光缆长度
自由裁切：
自由裁切		 弯曲半径
(mm)		 型号

特殊用途

 耐热型 耐热型 300
270
150
140		 100
35
47		 φ0.02mm
金线		 2m R25 FD-H35-M2
耐热型 光纤
R25
套简
R10		 FD-H35-M2S6
耐热型 1m R25 FD-H20-M1
耐热型 190
160
80
80		 57
20
26		 光纤
R25
套简
R10		 FD-H35-20S
耐热型 300
270
150
140		 100
35
47		 R25 FD-H20-21
耐热型 0-20
0-15
0-10
0-10		 1-8
不能使用
2-6		 2m FD-H30-L32
耐热型 0-20
0-15
0-10
0-10		 1-8
不能使用
2-6		 自由裁切
2m		 FD-H18-L31
耐热型 410
310
300
140		 100
55
47		 FD-H13-FM2
耐真空型 耐真空型 20-300
20-200
20-150
25-130		 30-100
不能使用
不能使用		 φ0.8mm
金线		 1m R18 FD-H30-KZ1V-S(注5)
耐真空型 0-11
0-8
1.5-6
1.5-5		 2-4
不能使用
不能使用		 3m FD-H30-L32V-S(注5)

注：
1) H-SP模式中FX-301-HS检测距离和FX-301B/G/H的检测距离可参阅PDF P.17
2) 检测距离是以白色无光泽纸[400×400mm(FD-H30_L32,FD-H18-L31:玻璃电路板50×50mm)]为检测物体时的数值。
3) 请注意自由裁切型光纤的裁切方法可能造成检测距离最大20%的减少。
4) 最小检测物体尺寸值是红色LED型在最大灵敏度下的值。请注意相应的设定距离不同于额定检测距离。

耐真空型光纤保养元件型号

·耐真空型光纤
FD-H30-KZ1V
FD-H30-L32V		 ·FD-H30-KZ1V用安装支架
MS-FD-2		 ·光引端子
FV-BR1 		·大气层侧光纤
FT-J8
  ·FD-H30-KZ1V用安装支架 MS-FD-2 ·光引端子 FV-BR1 ·大气层侧光纤 FT-J8
·RF-003 ·RF-13 ·FX-CT1 ·FX-CT2
·RF-003 ·RF-13 ·FX-CT1 ·FX-CT2
·FX-AT2 ·FX-AT3 ·FX-AT4
·FX-AT2 ·FX-AT3 ·FX-AT4
·FX-AT10
·FX-AT13
·FX-AT15		 ·FX-AT5 ·FX-AT6
FX-AT10 ·FX-AT13 ·FX-AT15 ·FX-AT5 ·FX-AT6

附件

·RF-003(FR-KZ21/KZ21E专用反射镜)
·RF-13(反射带)
·FX-CT1(光纤裁切器)
·FX-CT2(光纤裁切器)
·FX-AT2(用于固定长度光纤的附件、橙色)
·FX-AT3(用于f2.2mm光纤的附件、橙色透明)
·FX-AT4(用于f1mm光纤的附件、黑色)
·FX-AT5(用于f1.3mm光纤的附件、灰色)
·FX-AT6(用于f1mm/f1.3mm混合光纤的附件、黑色/灰色)
与FX-300系列以外的光纤放大器连接时
·适用的光纤放大器：FX2/FX3系列
FX-AT10(用于f1mm光纤的附件)
FX-AT13(用于f1.3mm光纤的附件)
FX-AT15(用于f1mm/f1.3mm混合光纤的附件)

FX-301(P)-HS·FX-301B/G/H的检测距离列表
在H-SP模式(35μ s)下超高速型FX-301(P)-HS的检测距离(典型型号)

  光纤型号 检测距离(mm)(注)
透
过
型		 FT-B8
 160
FT-FM2
 120
FT-NFM2
 40
FT-E12
 2
FT-E22 10
  光纤型号 检测距离(mm)(注)
透
过
型		 FD-B8
 60
FD-FM2 35
FD-NFM2 14
FD-E12 1
FD-E22 5
注：检测距离是在H-SP模式下的。对于FX-301，在FAST，STD，S-D和LONG模式下的检测距离与其一样。(参阅PDF P.17)

FX-301B/G/H的检测距离(典型型号)

  透过型
FT-B8 FT-FM2 FT-NFM2 FT-V10 FT-W8 FT-Z8 FT-P80 FT-A30 FT-A8 FT-E12 FT-E22
FX-301B LONG 220 150 50 400 90 120 130 2,400 600 3 14
STD 110 75 25 200 45 60 65 1,200 300 2 7
FAST 75 40 16 130 30 40 45 700 220 1 4
FX-301G LONG 110 70 24 200 56 60 70 1,200 300 1 6
STD 55 35 12 100 28 30 35 600 150 ------ 3
FAST 40 24 8 65 20 22 25 350 110 ------ 2
FX-301H
(注)		 LONG 100 50 16 150 42 46 56 800 220 4 10
STD 50 25 8 75 21 23 28 400 110 2 5
FAST 30 18 5 40 15 16 20 240 80 1.5 3

注：红外线LED型容易受到湿度的影响。因此，在湿度较高或湿度变化较大的环境下使用时，请先向我们咨询。

  反射型
FT-B8 FT-FM2 FT-NFM2 FD-W8 FD-P80 FD-AFM2 FD-G4 FD-EG1 FD-E12 FD-E22 FD-G6X
FX-301B LONG 80 46 16 23 40 40 22 6 2 6 22
STD 40 23 8 11 20 20 11 3 1 3 11
FAST 26 15 5 8 13 13 8 2 ------ 2 6
FX-301G LONG 42 24 8 14 20 18 12 3 1 3 12
STD 21 12 4 7 10 9 6 1.5 ------ 1.5 6
FAST 14 8 3 4 7 5 4 1 ------ 1 4
FX-301H
(注)		 LONG 26 20 6 11 18 12 7 10 1 6 18
STD 13 10 7 5.5 9 6 3.5 5 ------ 3 9
FAST 9 7 2 3 6 4 2 3 ------ 2 5

注：红外线LED型容易受到湿度的影响。因此，在湿度较高或湿度变化较大的环境下使用时，请先向我们咨询。
与FR-WKZ11的反射镜(另售)组合时的检测距离(mm)
检测距离是相对于红光型FX-305/FX-301的值。

RF-230 100-3,200（LONG）、100-2,000（STD）、100-1,600（FAST）、100-1,000（S-D）
RF-220 100-2,400（LONG）、100-1,300（STD）、100-1,000（FAST）、100-600（S-D）
RF-210 100-1,100（LONG）、100-700（STD）、100-550（FAST）、100-300（S-D）

注：
1） 检测距离表示反射镜的可设范围。检测物体的检测值亦可为100mm以下。
但当检测头附近存在白色物体或镜面体时，可能􀀀致反射的投光入光，敬请注意。此时，请调整放大器主体的基准值后再使用。



公司简介
产品目录
供应信息
公司名称： 深圳市森林森机电设备有限公司
电 话： 0755 83994350 / 何跃民
手机：
地 址： 深圳市罗湖区宝安南路北京大厦1002室
邮 编： 518013
主 页： www.senlinsen.com

该厂商相关产品：
  • FP-X可编程控制器
    •
  • 松下FP2可编程控制器
    •
  • 可编程控制器 FP-X
    •
  • 松下FP0系列可编程控制器
    •
  • 松下FPΣ系列可编程控制器
    •
  • 松下FP-e可编程控制器
    •
  • 可编程控制器FP0系列
    •
  • 松下GT01可编程智能操作面板
    •
  • TH8DC计时器
    •
  • KW4M环保型功率表
    •
    更多产品...
      关于我们 | 联系我们 | 广告服务 | 本站动态 | 友情链接 | 法律声明 | 非法和不良信息举报
    工控网客服热线：0755-86369299
    版权所有 工控网 Copyright@ Gkong.com, All Rights Reserved
