产品名称：
|
神视FX-11A薄型模拟光纤传感器
|
|
型 号：
|
FX-11A
|
|
价 格：
|
0.00
|
|
品 牌：
|
神视
|
|
|
|
FX-11A的主要特点
模拟电压输出
装备1～5V的模拟电压输出
多种用途
与各种光纤和超小型数字板控制器、CA2系列组合，FX-11A有多种用途，例如通过不同检测进行高度评估，水平检测等。
饱和指示灯输出达5V时，饱和指示灯会亮起。因此即使不用测试装置，传感器灵敏度也很容易调节。而且装备了一个入光指示灯，当入光(输出电压)达到一定数量，入光指示灯便会亮起。
 |
防干扰功能两套光纤可面对面连接在一起。 |
细长尺寸厚度仅为10mm，可安装在狭窄的空间内。 |
 |
 |
用途
对移动物体进行高度评估物体可根据高度来进行归类整理。 |
检测水平差异通过不同检测，即使物体的反射有变化，也无需重新调节灵敏度。 |
检测混合产品不同颜色(反射)混合的产品可以从一般产品中整理出来。 |
 |
 |
 |
检测半透明胶片的数量可以用来检测重叠在一起的半透明胶片的数量。 |
检测液体的混浊度在模拟的状态下，可检测装在干净容器中液体的混浊度。 |
测量圆环的内径圆环可以根据它们的内径来分类。 |
 |
 |
 |
订购指南
放大器
|
形 状 |
型 号 |
电源电压 |
模拟输出 |
附件
·MS-DIN-2(放大器安装支架) |
 |
FX-11A |
12～24V DC±10% |
模拟输出
·输出电压：1～5 |
 |
光纤[透过型(每套一对)]
|
种 类 |
光纤头形状(mm) |
检测距离(注1) |
特 征 |
光缆长度
自由裁切 |
型 号 |
|
透过型 |
长检
测距
离 |
 |
160mm |
同一直径两次检测距离 |
2m |
FT-B8 |
 |
125mm |
φ 2.5mm小光纤头长检测距离 |
2m |
FT-SFM2L |
|
标
准 |
 |
85mm |
自由裁切型 |
2m |
FT-FM2 |
 |
FT-FM2S
带90mm套筒 |
FT-FM2S4
带40mm套筒 |
 |
FT-SFM2 |
 |
85mm |
小型检测头，但与标准光纤具有同样检测距离 |
2m |
FT-T80 |
 |
23mm |
适用于紧密复杂设备的检测
自由裁切型 |
2m |
FT-NFM2 |
 |
FT-NFM2S
带90mm套筒 |
FT-NFM2S4
带40mm套筒 |
 |
FT-SNFM2 |
|
小弯曲 |
长检测距离 |
 |
100mm |
此光纤可像普通电线一样承受剧烈弯曲。这就避免了由于R1mm以上容许弯曲半径带来的在安装上的空间浪费。 |
2m |
FT-WS8L |
|
标准 |
 |
35mm |
FT-W8 |
 |
FT-WS8 |
|
小直径 |
 |
8mm |
FT-W4 |
 |
FT-WS4 |
|
特殊用途 |
宽光轴 |
 |
100mm |
宽光轴能检测到距离内的任一物体。 |
2m |
FT-A8 |
|
阵列 |
 |
65mm |
宽光轴能检测到距离内的任一物体。 |
2m |
FT-AFM2 |
 |
FT-AFM2E | 注：检测距离以饱和指示灯亮起为界限。
光纤[反射型]
|
种 类 |
光纤头形状(mm) |
检测距离(注1) |
特 征 |
光缆长度
自由裁切 |
型 号 |
|
|
长检测
距离 |
 |
31mm |
长检测距离 |
2m |
FD-B8 |
|
标
准 |
 |
22mm |
自由裁切型 |
2m |
FD-FM2 |
 |
2m |
FD-FM2S带90mm套筒 |
| FD-FM2S4带40mm套筒 |
 |
22mm |
小型检测头，但与标准型光纤具有同样检测距离 |
2m |
FD-T80 |
 |
7mm |
2m |
FD-T40 |
 |
22mm |
2m |
FD-S80 |
 |
7mm |
适用于紧密复杂设备的检测
自由裁切型 |
2m |
FD-NFM2 |
 |
FD-NFM2S带90mm套筒 |
 |
FD-NFM2S4带40mm套筒 |
| FD-SNFM2 |
|
小弯曲 |
标准 |
 |
8mm |
此光纤可像普通电线一样承受剧烈弯曲。这就避免了由于R1m m以上 (FD-WG4，FD-WSG4：R2mm以上)容许弯曲半径带来的在安装上的空间浪费。 |
2m |
FD-W8 |
 |
8mm |
2m |
FD-WT8 |
 |
2m |
FD-WS8 |
|
高
精
度 |
 |
3mm |
2m |
FD-WG4 |
 |
2m |
FD-WSG4 |
|
特殊用途 |
阵
列 |
 |
13mm |
宽光轴满足多种需要。 |
2m |
FD-AFM2 |
 |
2m |
FD-AFM2E |
|
高
精
度 |
 |
10mm |
共轴光纤带来的精确定位检测 |
2m |
FD-G4 |
 |
3mm |
与 FX-MR3透镜相连可得到约φ0.3mm的极小点直径。 |
500mm |
FD-EG1 | 注： 1) 检测距离以饱和指示灯亮起为界限。并且，反射型光纤只能以白色无光泽纸[50×50mm(FD-B8：100×100mm]为检测物体。 2)请注意自由裁切型光纤的检测距离最大可减少20%。
附件
| FX-CT2(光纤裁切器) |
 |
FX-AT10(φ1mm光纤附件)
FX-AT13(φ1.3mm光纤附件) |
 |
配件(另售)
|
品 名 |
型 号 |
说 明 |
|
用于透过型光纤 |
扩张
透镜 |
FX-LE1 |
检测距离增加6倍以上。
· 检测距离 (两边带透镜)(注1)：
900mm(FT-B8), 750mm(FT-FM2, FT-T80), 350mm(FT-W8) |
|
|
超扩张透镜 |
FX-LE2 |
由于使用了大口径透镜，极大的增加检测距离。
· 检测距离 (两边带透镜)(注1)： 3,000mm(FT-B8), 2,500mm(FT-FM2), 3,000mm(FT-W8) |
|
|
侧视界透镜 |
FX-SV1 |
光轴弯曲90°。
· 检测距离 (两边带透镜)(注1)： 220mm(FT-B8), 200mm(FT-FM2, FT-T80), 25mm(FT-W8) |
|
|
用于反射型光纤 |
针点型透镜 |
FX-MR1 |
φ0.5mm的针点。
· 适用光纤： FD-WG4, FD-G4·距焦点距离： 6±1mm |
|
|
变焦透镜 |
FX-MR2 |
通过调整光纤的旋入深度可得到φ 0.7～φ2mm之间的光点。
· 适用光纤： FD-WG4, FD-G4
· 距焦点距离：约 18.5～43mm(旋入深度：7～14mm)
· 光点直径： φ0.7～φ 2mm(旋入深度：7～14mm) |
|
|
极细光点透镜 |
FX-MR3 |
φ0.3mm的微小光点。
· 适用光纤： FD-WG4, FD-EG1, FD-G4
· 距焦点距离： 7.5±0.5mm·光点直径： φ0.3mm(FD-EG1), φ0.5mm(FD-WG4, FD-G4) |
|
|
数字板控制器 |
CA2-T2 |
NPN开路集电极晶体管 |
小型控制板可以设定两个独立的基准值。
· 电源电压：24V DC±10%·输入数：1个(传感器输入)
· 输入范围：1～5V DC
· 主要功能：基准值设定功能、零调节功能、刻度设定功能、应差设定功能、启动/待机功能、自动参照功能、电源ON延迟功能等等。 |
|
|
保护管 (用于透过型光纤) |
FTP-500 (0.5m) |
用于 M4螺纹 |
适
用
光
纤 |
FT-B8
FT-FM2
FT-FM2S
FT-FM2S4 |
用防腐蚀不锈钢制成的保护管保护内部光缆不受外部压力。 |
·FTP-□ ·FDP-□  |
| FTP-1000 (1m) |
| FTP-1500 (1.5m) |
| FTP-N500 (0.5m) |
用于 M3螺纹 |
FT-T80
FT-NFM2
FT-NFM2S
FT-NFM2S4
FD-T40 |
| FTP-N1000 (1m) |
| FTP-N1500 (1.5m) |
|
保护管 (用于反射型光纤) |
FDP-500 (0.5m) |
用于 M6螺纹 |
FD-B8
FD-FM2
FD-FM2S
FD-FM2S4 |
| FDP-1000 (1m) |
| FDP-1500 (1.5m) |
| FDP-N500 (0.5m) |
用于 M4螺纹 |
FD-T80
FD-NFM2
FD-NFM2S
FD-NFM2S4 |
| FDP-N1000 (1m) |
| FDP-N1500 (1.5m) |
|
光纤弯曲器 |
FB-1 |
光纤弯曲器将光纤头的套筒部分弯曲到合适的半径。 |
|
|
通用传感器安装架(注2) |
MS-AJ1-F |
水平安装型 |
光纤的安装支架组件 (用于M3，M4或M6螺纹的光纤头) |
|
| MS-AJ2-F |
垂直安装型 |
| 注： 1)检测距离以饱和指示灯亮为界限。 2)通用传感器安装支架请参阅《特殊用途、外围设备篇产品目录》。
规格
光纤
|
种 类 |
标准、小光纤头、小直径、小弯曲、带透镜长检测距离、宽光轴、阵列、高精度 |
|
允许弯曲半径 |
R25mm以上[小弯曲型：R1mm以上(FD-WG4, FD-WSG4：R2mm以上)] |
|
周围温度 |
－40～＋70°C(小弯曲：－40～＋60°C，FD-EG1：－20～＋60°C)(注意不可结露、结冰)存储：－40～＋70°C(小弯曲：－40～＋60°C，FD-EG1：－20～＋60°C) |
|
周围湿度 |
35～85%RH，存储：35～85%RH |
|
材质 |
纤芯：丙烯被
覆：聚乙烯光
纤头：黄铜 (镀镍)(标准型的螺纹部分、小直径型的螺纹部分、小弯曲螺纹型、高精度、阵列)不锈钢(SUS) FT-SFM2，小检测头型，FT-SNFM2，FD-SNFM2，小弯曲非螺纹型，FT-SFM2L，附套筒光纤的套筒部分聚碳酸酯(FT-A8，FT-WS8L的透镜)，聚烯烃(FT-A8的透镜) |
|
附件 |
所有光纤：1套光纤附件
自由裁切型光纤：1个FX-CT2(光纤裁切器)
螺纹检测头光纤：2个螺母(透过型：4个)和1个齿锁垫圈(透过型：2个)
FT-A8：2个0.5×12mm封条型狭缝透光罩和2个1×12mm封条型狭缝透光罩 |
放大器
|
型 号
|
FX-11A |
|
电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
|
消耗电流 |
35mA以下 |
|
模拟输出 |
模拟电压
· 输出电压：1～5V(与入光量成比例)
· 输出电流：5mA以下
· 输出电阻：47Ω
· 耐负荷：2kΩ以上
· 温度特性：0.3%F.S./°C以下 |
|
反应时间 |
可在1ms以下或10ms以下之间转换 |
|
入光指示灯 |
红色LED(模拟输出电压达到一定数量时，亮起) |
|
饱和指示灯 |
绿色LED(当模拟输出电压达到5V，亮起) |
|
灵敏度调节器 |
带指示灯的8回转调节器 |
|
防干扰功能 |
装备 |
| 环境性能 |
周围温度 |
－10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度1,000Rx |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间(注1) |
| 绝缘电阻 |
所有电源连接端子与外壳之间20MΩ以上，基于DC250V的高阻表(注1) |
| 耐振动 |
频率：10～150Hz，双振幅：0.75mm，X，Y和Z各方向2小时 |
| 耐冲击 |
加速度：100m/s2(约10G)，X，Y和Z各方向5次 |
| 投光二极体 |
红色LED(调制式) |
| 材质 |
外壳：耐ABS，外表：聚碳酸酯，光纤固定杆：PES |
| 电缆 |
0.2mm2 4芯橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m(注2) |
| 重量 |
约60g |
| 附件 |
MS-DIN-2(放大器安装支架)：1套，调整螺丝刀：1个 | 注： 1)上表中耐电压和绝缘电阻仅适用于放大器。 2)注意当电缆延长时，输出电压将降低。
I/O电路图和线路图
I/O电路图
 |
注： 模拟电压输出不装备短路保护电路。请勿直接将其与电源或容量负荷直接 连接。
符号 ...
D1 : 反向电源极性保护二极管
D2, D3 : 电涌吸收二极管 |
线路图
检测特性图(典型)
设定距离和输出电压之间的相互关系
| FT-B8 透过型 |
FT-FM2/ FT-FM2S/ FT-FM2S4/FT-SFM2 /FT-T80 透过型 |
FT-NFM2/ FT-NFM2S/FT-NFM2S4/
FT-SNFM2 透过型 |
|
|
|
|
| FT-W8/FT-WS8 透过型 |
FT-W4/FT-WS4 透过型 |
FT-WS8L透过型 |
|
|
|
|
| FT-SFM2L 透过型 |
FT-A8 透过型 |
FT-AFM2/FT-AFM2E透过型 |
|
|
|
|
| FD-B8 反射型 |
FD-FM2 /FD-FM2S/FD-FM2S4/FD-T80
/FD-S80 反射型 |
FD-NFM2/FD-NFM2S /FD-T40/FD-NFM2S4/FD-SNFM2反射型 |
|
|
|
|
设定距离和输出电压之间的相互关系
| FD-W8/ FD-WT8/FD-WS8反射型 |
FD-WG4/FD-WSG4反射型 |
FD-G4反射型 |
|
|
|
|
| FD-EG1反射型 |
FD-AFM2/FD-AFM2E反射型 |
|
|
|
|
|
当使用封条型狭缝透光罩时，设定距离和输出电压之间的相互关系
|
FT-A8 透过型 |
|
一侧有狭缝透光罩(0.5×12mm) |
两侧有狭缝透光罩(0.5×12mm) |
一侧有狭缝透光罩(1×12mm) |
|
|
|
|
|
两侧有狭缝透光罩(1×12mm) |
|
|
|
|
|
|
使用指南(放大器)
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装
|
|
|
① 将放大器后部安装在附带的放大器安装支架(MS-DIN-2)上或装在 35mm宽的DIN导轨上。
② 按下放大器前部，将其安装在放大 器安装支架(MS-DIN-2)上或DIN导轨上。 |
 |
①将放大器向前推。
② 提起放大器前端将其拆下。 |
 |
|
|
|
① 放下光纤固定杆。
② 慢慢将光缆插进入口，直到停止。(注1)
③ 将光纤固定杆固定至起始位置。 |
 |
注：
1)如果光缆未插到停止部位，检测距离会缩短。
2)连接共轴反射型光纤时，如FD-G4或FD-FM2，将中心光纤电缆(单芯)插进投光入口，外部光纤电缆(多芯)插进受光入口。如果相反插入，检测精确度会降低。
 |
防干扰功能

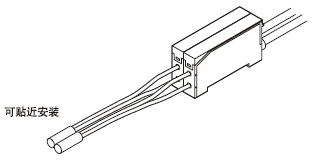

| 因为FX-11A中已安装了防干扰功能，两套光纤可贴近安装。接线和防干扰转换开关设定需按如右操作： |
|
|
将防干扰电线与两个FX-11A放大器各自的0V电线连结在一起。 |
将一个放大器防干扰转换开关设定在“MAIN”处，另一个设定在“SUB”处。 |
 |
※不使用防干扰功能时
· 确保已经把防干扰转换开关设定在“MAIN”处，如设定在“SUB”处，传感器将不起作用。
· 防干扰电线需绝缘。 |
反应时间选择
(1)FX-11A的反应时间可在“1ms”或“10ms”之间选择，
如检测应用并不需快速反应，建议可选择“10ms”，它可以不受外界噪音及周围光线影响，保证检测的可靠性。 如选择了“1ms”，注意电磁噪音以及周围光线。
(2)FX-11A的反应时间是输出电压从1V(非入光时电压)升至到
[90%{入光时电压－1V(非入光时电压)}＋1V(非入光时电压)]所需时间或输出电压从入光时电压降到[10%{入光时电压－1V(非入光时电压)}＋1V(非入光时电压)]所需时间。FX-11A的反应时间是恒定的，不受输出电压振幅的影响。 |
 |

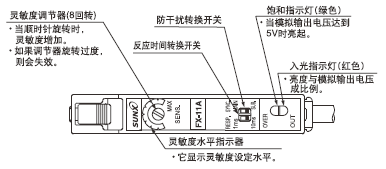

部件说明
灵敏度调节
|
步骤 |
操 作 |
灵敏度操作调节器 |
|
(1) |
把灵敏度调节器完全逆时针旋转。(最小灵敏度) |
|
|
(2) |
调节光纤头位置以及光纤头与物体间的位置，尽可能多地接受入射光线。  |
———————— |
|
(3) |
顺时针旋转灵敏度调节器直到饱和指示灯亮起。一旦灯亮起，再逆时针旋转，直到饱和指示灯熄灭。这是在饱和前的最大灵敏度点。 |
|
其他
· 电源接通后的短时间 (50ms)内，请勿使用。
· 模拟输出不装备短路保护电路，请勿将其与电源或容量负荷直接连接。
尺寸(单位：mm)
FX-11A 放大器(使用附带的放大器安装支架装尺寸)
 |
注：左图为无罩状态。 |
MS-DIN-2 放大器安装支架(FX-11A附件)
 |
材质：冷轧碳钢(SPCC) (单面镀铬) |
|
|
|
