使用MIL连接器一次最多可连接16个I/O设备

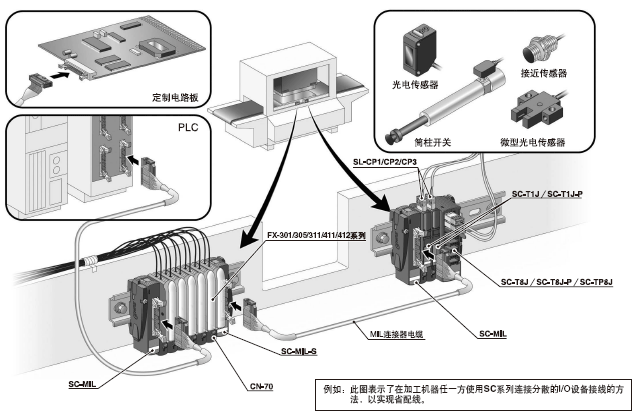

在主单元上无需使用任何工具最多可并排连接16个光纤传感器，如FX-301/305/311/411/412系列。同时，使用分立单元可进行
分散安装。此外，使用连接器输入/输出扩展单元、光电传感器、微型光电传感器、接近传感器、压力传感器或其他类型的传感
器可以很方便地连接至输出设备上。使用MIL连接器一次最多可连接16个I/O设备

订购指南

品名	形状	型号	说　明

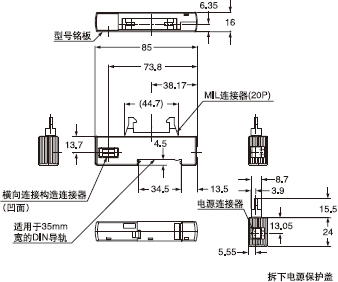

主单元		SC-MIL	MIL连接器最多可将16个输入/输出设备连接至PLC或定制电路板，操作简便。

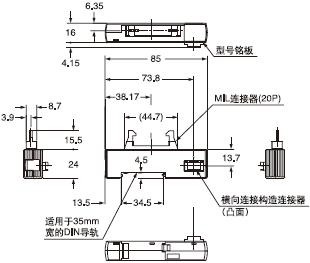

分离单元		SC-MIL-S	通过使用主单元和MIL连接器可以进行分散安装。

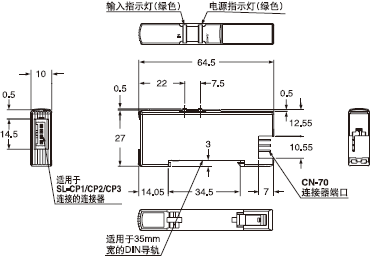

1信道连接器输入扩展单元		SC-T1J	适用于NPN输出设备	可以连接输入设备，如传感器或开关。可以装备电源指示灯和输入信号指示灯(1信道)。
		SC-T1J-P	适用于PNP输出设备

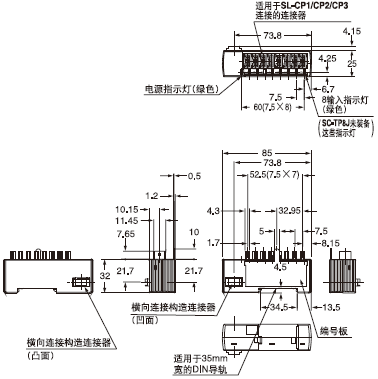

8信道连接器输入扩展单元		SC-T8J	适用于NPN输出设备	可以连接输入设备，如传感器或开关。可以装备电源指示灯和输入信号指示灯(8信道)。
		SC-T8J-P	适用于PNP输出设备
8信道连接器 I/O混合扩展单元		SC-TP8J	可以连接多种输入和输出设备。本单元无输入/输出信号指示灯。
无线连接器		CN-70	使用此单触式连接器可以将主单元连接至下列设备：FX-301/305/311/411/412 系列光纤传感器，FX-CH系列存储选择组件和SC-T1J(-P)1信道连接器输入扩展单元。
4针型吸附外连接器		SL-CP1(白色) 每套10个	用于0.08～0.2mm²(监控单元面积)引线直径：φ 0.7～φ1.2mm	使用吸附外连接器连接输入/输出设备连接至1信道和8信道连接器输入单元，也可以连接至8信道连接器输入/输出单元。1信道连接器输入扩展单元包括一个SL-CP1。
		SL-CP2(黑色) 每套10个	用于0.3mm²(监控单元面积)引线直径：φ 1.1～φ1.6mm
		SL-CP3(绿相蓝色) 每套10个	用于0.5mm²(监控单元面积)引线直径：φ 1.7～φ2.5mm
尾盘		MS-DIN-E每套2个	将SC系列连接至DIN导轨上后，必须将尾盘放在顶端将所有设备夹在其间进行紧固。请确保尾盘用于此目的。

配件(另售)

品名	型　号	说　明
标记封条	SC-MA1 每套10张	必须在封条上标明每个连接器的标示符，然后将封条贴在8信道连接器输入单元和8信道连接器输入/输出单元所附的编号板。
连接器底帽	SC-PK 每套8个	连接器底帽用来保护连接器未连接端，适用于8信道连接器输入单元和8信道连接器输入/输出单元。

注：请使用松下电工的MIL连接器所附电缆进行设备连接。以20芯连接器与16信道单元的方式进行连接。详情请与生产商直接联系。


双端MIL连接器随附电缆(20芯) 松下电工AY15840等 PC继电器端子/PC端子附加安装电缆	一端MIL连接器随附电缆(20芯) 松下电工AY15853等继电器多芯压接接头电缆
与松下电工MIL连接器继电器端子针排列一致。详情请与生产商直接联系。

规格

传感器单元

种类	主单元	分离单元
型号	SC-MIL	SC-MIL-S
电源电压	12～24V DC±10% (注1) 与SC-TP8J结合，本单元可使用5～24V DC±10%的电源电压。	由SC-MIL电源电压决定
允许通过电流(注2)	2A以下 (与所有单元连接至SC-MIL时允许的最大消耗电流一样。)	1A以下 (与所有单元连接至SC-MIL-S时允许的最大消耗电流一样。)
信号信道数	可连接16信道最多可以转接来自SC-MIL连接的所有单元的第16点(从接近SC-MIL的单元开始计数)信号。之后的信号将不能被转接。请注意SC-MIL-S不能占据任何信号点。
单元间最大间距	10m以下(SC-MIL与PLC之间距离和SC-MIL与SC-MIL-S之间距离的合计)
周围温度	－10～＋45℃(注意不可结露、结冰)，存储：－20～＋70℃
周围湿度	35～85%RH，存储：35～85%RH
材质	外壳：耐热ABS
重量	约25g	约20g
附件	连接器保护封条：1张

注：
1) 插件型传感器主单元SC-MIL除MIL连接器外还装备有电缆引线连接器，可以接受来自不同电源的电压。
2) 与所有单元连接至SC-MIL时允许的最大消耗电流一样。电源单元允许的电流量或连接电缆允许的电流量为2A以下时，请将电流调节至最小值。

无线连接器

无线连接器适用单元

种类	无线连接器
型号	CN-70
适用单元	参见“无线连接器适用单元”表
电源电压	由SC-MIL电源电压决定(注)
单元电源	100mA以下
信号信道数	1信道
周围温度	－10～＋45℃ (注意不可结露、结冰) 存储：－20～＋70℃
周围湿度	35～85%RH，存储：35～85%RH
材质	外壳：耐热ABS
重量	约4g

注：串联连接的FX-301/305/311/411/412系列，电源电压应为12～24V DC±10%脉动P-P10%以下。

品　名	型号	说　明
1信道输入扩展单元	SC-T1J	适用于NPN输出设备
1信道输入扩展单元	SC-T1J-P	适用于PNP输出设备
数字光纤传感器(注)	FX-301(B/G/H) / FX-301-HS	适用于NPN输出设备
	FX-301(B/G/H)P / FX-301P-HS	适用于PNP输出设备
	FX-305	适用于NPN输出设备
	FX-305P	适用于PNP输出设备
	FX-411(B/G) / FX-412(B/G)	适用于NPN输出设备
	FX-411(B/G)P	适用于PNP输出设备
手动设定光纤传感器	FX-311(B/G)	适用于NPN输出设备
手动设定光纤传感器	FX-311(B/G)P	适用于PNP输出设备
适用于渗漏光纤/ 液体检测光纤的数字光纤传感器	FX-301-F	适用于NPN输出设备
适用于渗漏光纤/ 液体检测光纤的数字光纤传感器	FX-301P-F	适用于PNP输出设备
存储选择组件	FX-CH	适用于NPN输出设备
存储选择组件	FX-CH-P	适用于PNP输出设备

注：详情请参见FX-301系列，FX-311系列， FX-301(P)-F和FX-CH(-P)。

连接器扩展单元

种类	连接器输入扩展单元				连接器I/O混合扩展单元
	适用于NPN输出设		适用于PNP输出设备		连接器I/O混合扩展单元
	1信道	8信道	1信道	8信道	8信道
型　号	SC-T1J	SC-T8J	SC-T1J-P	SC-T8J-P	SC-TP8J
电源电压	12～24V DC±10%				5～24V DC±10%(注1)
消耗电流(注2)	20mA以下 (所有指示灯亮起)	60mA以下 (所有指示灯亮起)	20mA以下 (所有指示灯亮起)	60mA以下 (所有指示灯亮起)	7mA以下
信号信道数	1输入	8输入(注3)	1输入	8输入(注3)	8输入/输出(注4)
可连接设备	NPN开路集电极，或直流双线式输出型传感器，或开关等	NPN开路集电极输出传感器或开关等(注5)	PNP开路集电极，或直流双线式输出型传感器，或开关等	PNP开路集电极输出传感器或开关等(注5)	商用I/O设备
单元电源(注6)	100mA以下	800mA以下 (共8信道)	100mA以下	800mA以下 (共8信道)	800mA以下 (共8信道)
电源指示灯	绿色LED(电源ON时亮起)
输入指示灯	绿色LED [SC-T8J(-P)：8个](每个信道输入ON时亮起)				——————
周围温度	－10～＋45℃(注意不可结露、结冰)，存储：－20～＋70℃
周围湿度	35～85%RH，存储：35～85%RH
材质	外壳：耐热ABS
重量	约10g	约40g	约10g	约40g	约40g
附件	SL-CP1(吸附外连接器)：1个	标记封条：1张	SL-CP1(吸附外连接器)：1个	标记封条：1张
注： 1) 由SC-MIL电源电压决定。 2) 不包括消耗电流和连接的输入单元的输入电流。 3) 不论连接的输入单元的数量，都占用8信道信号。4) 不论连接的I/O单元的数量，都占用8信道信号。 5) 不能连接直流双线式传感器和开关等。 6) 将输入/输出线路通过的最大电流设定至50mA以下。

I/O电路图和线路图

SC-MIL / SC-MIL-S	SC-T1J / SC-T8J

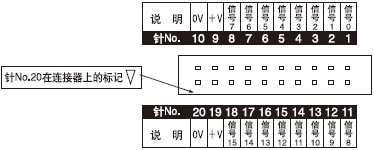

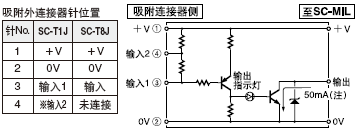

※ MIL连接器针排列与SL-BMW传感器组件一致，可以简化接线节省空间。 ※ ＋V(针No.10和20)和0V(针No.9和19)连接在组件内。	※ 适用于直流双线式输入设备[仅SC-T1J] 条件 · 泄漏电流：1mA以下(电源OFF时) · 补偿电压：13V以下(电源ON时) · 负荷电流范围5～8mA的产品。注：剩余电压1V以下 (流入电流50mA时)

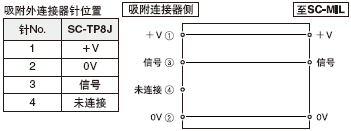

SC-TP8J	SC-T1J-P / SC-T8J-P
	※ 适用于直流双线式输入设备[仅SC-T1J-P] 条件 · 泄漏电流： 1mA以下(电源OFF时) · 补偿电压： 3V以下(电源ON时) · 负荷电流范围5～8mA的产品。注：剩余电压1V以下(源电流50mA时)
