通过外部信号，多达16个光纤传感器的设置可立即改变

FX-301系列数字光纤传感器的存储设定可通过一个外部信号进行选择，而不必直接操作传感器。(载入和保存)例如，基准值，定时设定或输出工作设定可自动改变从而与工作选择相符合。而且，显示设定可从入光量显示转换到百分比显示剧增应用。通过外部信号，多达16个光纤传感器的设置可立即改变

用途

在包括不同颜色目标物体的产品线上，一堆一堆的如下图所示，光纤传感器设定必须根据目标物体的特征改变。但是，为了每个不同的排列或工作种类而改变传感器设定很麻烦，同时为了防止可能的故障，进行设定改变时需格外小心，而且耗时。FX-CH系列可改变现有存储设定，利用外部信号一步完成所有设定，无需处理单个传感器。

订购指南

存储选择组件

种类	形状	型号	说　明
NPN输入型		FX-CH	通过使用一个外部信号，这个组件可单步改变多达16个光纤传感器[FX-301系列]的存储信道设定。
PNP输入型		FX-CH-P	通过使用一个外部信号，这个组件可单步改变多达16个光纤传感器[FX-301系列]的存储信道设定。

连接器

种类	形状	型号	说明
4针型吸附外连接器		SL-CP1 (白色)	用于0.08～0.2mm²(监控单元面积) 引线直径：φ 0.7～φ 1.2mm	此吸附外连接器用来连接信道改变输入和存储选择组件。存储选择组件包括一个SL-CP1。
		SL-CP2 (黑色)	用于0.3mm²(监控单元面积) 引线直径：φ 1.1～φ 1.6mm
		SL-CP3 (绿相蓝色)	用于0.5mm²(监控单元面积) 引线直径：φ 1.7～φ 2.5mm

其他

种类	形状	型号	说　明
用于吸附外/ 内连接器的接合钳子		SL-JPC	4针型接合连接器(SL-CP1, SL-CP2)可在一个夹子里连接。
SL-CP3 专用钳子		SL-JPE	4针型吸附外连接器(SL-CP3)可在一个夹子里连接。

单触电缆(FX-CH系列不附带单触电缆。请另行订购。)

种类	型号	说明
母电缆 (3芯)	CN-73-C1	长度：1m	按并排结构连接光纤传感器FX-301系列，FX-302(P)和存储选择组件FX-CH系列时，使用这种单触电缆。(用于FX-CH系列)0.15mm² 3芯橡皮电缆，一端带连接器电缆外径：φ3mm
	CN-73-C2	长度：2m
	CN-73-C5	长度：5m
子电缆 (1芯)	CN-71-C1	长度：1m	按并排结构连接光纤传感器FX-301系列，FX-302(P)和存储选择组件FX-CH系列时，使用这种单触电缆。[用于FX-301／FX-302(P)系列]0.15mm² 1芯橡皮电缆，一端带连接器电缆外径：φ3mm
	CN-71-C2	长度：2m
	CN-71-C5	长度：5m

尾盘(FX-CH系列不附带尾盘。请另行订购。)

形状	型号	说　明
	MS-DIN-E	FX-CH系列和光纤传感器安装到DIN导轨上之后，必须通过在两端安装尾盘并将FX-CH系列和光纤传感器夹在中间来使所有这些设备完全贴紧。确保尾盘用于此目的。 (每套2个)

规格

种类		NPN输入	PNP输入
型号		FX-CH	FX-CH-P
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		25mA以下(所有指示灯都亮起时)
存储选择组件		低： 0～2V DC( 源电流：0.5mA输入阻抗：约10kΩ) 高：5V～＋V DC，或开路	高： 4V～＋V DC(流入电流：0.5～3mA输入阻抗：约10kΩ) 低：0～0.6V DC，或开路
电源指示灯		绿色LED(电源为ON时亮起)
交流工作指示灯		绿色LED(载入时亮起闪烁→存储时亮起)
环境性能	周围温度	－10～＋55℃(注意不可结露、结冰)，存储：－20～＋70℃
	周围湿度	35～85%RH，存储：35～85%RH
	耐电压	AC1,000V 1分钟，所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率：10～150Hz，双振幅：0.75mm，X, Y和Z各方向2小时
	耐冲击	加速度：98m/s²(约10G)，X, Y和Z各方向5次
材质		外壳：耐热ABS
连接方法		连接器
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		约20g
附件		SL-CP1(4针型吸附外连接器)：1件

注：用于FX-CH连接的电缆不作为附件提供。确保使用下述另售单触电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)，CN-73-C2(电缆长2m)，CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)，CN-71-C2(电缆长2m)，CN-71-C5(电缆长5m)

I/O电路图和线路图

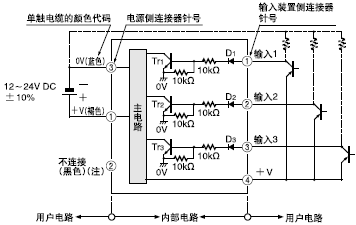

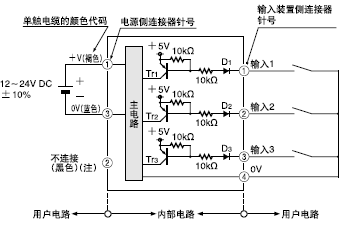

FX-CH (NPN输入型号)

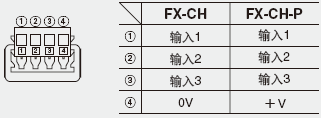

如果与NPN输出型连	如果与接触型连接

电源侧的端子排列	电源侧的端子排列
注：单触电缆(CN-73-C□)的输出电线(黑色)不连接到内部电路。开路，或连接到0V。符号 … D1, D2, D3 ：反向电源极性保护二极管 Tr1, Tr2, Tr3 ： PNP晶体管	注：单触电缆(CN-73-C□)的输出电线(黑色)不连接到内部电路。开路，或连接到0V。符号 … D1, D2, D3 ：反向电源极性保护二极管 Tr1, Tr2, Tr3 ： PNP晶体管

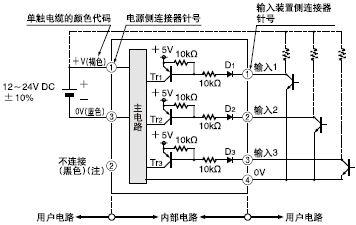

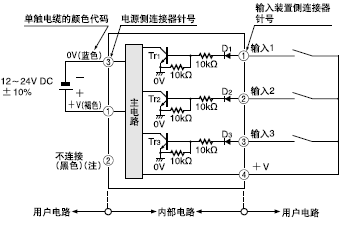

FX-CH-P (PNP输入型号)

如果与PNP输出型连接	FD-WG4/FD-WSG4反射型

电源侧的端子排列	电源侧的端子排列
注：单触电缆(CN-73-C□)的输出电线(黑色)不连接到内部电路。开路，或连接到0V。符号 … D1, D2, D3 ：反向电源极性保护二极管 Tr1, Tr2, Tr3 ： NPN晶体管	注：单触电缆(CN-73-C□)的输出电线(黑色)不连接到内部电路。开路，或连接到0V。符号 … D1, D2, D3 ：反向电源极性保护二极管 Tr1, Tr2, Tr3 ： NPN晶体管

使用指南

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故，确保安全，请谨慎使用。

安装

· 确保FX-CH(-P)安装到35mm宽的DIN导轨上

安装

① 将此部件后部安装在35mm宽的DIN导轨上。
② 按下此部件后部，将其前部安装在35mm宽的DIN导轨上。

拆卸部件

① 将此部件向前推。
② 提起此部件前端将其拆下。
注：请注意如果没有向前推此部件就向上提起前端的话，安装部分后部的挂钩可能被损坏。

连接<单触电缆CN-73-C□的连接>

· 确保FX-CH(-P)安装到35mm宽的DIN导轨上

连接方法

① 握住单触电缆的连接器，使其突出部分与此部件顶部的凹槽持平。
② 将连接器插入，直到听到咔嗒一声。

断开方法

① 按下单触电缆连接器顶部的突出部分，拉出连接器。
注：请注意如果不按下突出部分就拉出连接器，突出部分可能被损坏。请勿使用突出部分已损坏的单触电缆。此外，不要握着电缆拉动，这可能会导致电缆折断。

连接<吸附外连接器SL-CP1/CP2/CP3的连接>

· 连接或断开吸附外连接器SL-CP1/CP2/CP3时确保电源是关闭的。
· 如有未使用过的电线，请先使其绝缘。
· 吸附外连接器SL-CP1/CP2/CP3的接合步骤，详情请参阅吸附外连接器所附的使用手册。

连接方法

① 握住机身，将连接好电缆的SL-CP1/CP2/CP3稳妥地插入此部件的每个连接器。

断开方法

① 握住机身，水平将SL-CP1/CP2/CP3从FX-CH(-P)中拉出。

串联部件

·确保在电源关闭的状态下串联或拆卸部件。
· 当FX-301系列串联连接或放大器依据安装方式在DIN导轨上移动时，将放大器贴近安装在一起，并将它们安装在两端另售尾盘(MS-DIN-E)之间。
· 最多可增加16个FX-301系列放大器。

串联方法

① 将FX-CH(-P)和FX-301系列安装在35mm宽的DIN导轨上。安装这些部件时，确保FX-CH(-P)位于右图所示的最左端。(详情请参阅“安装”。)
② 滑动FX-301系列到FX-CH(-P)并紧密连接各连接器，中间不要留出缝隙。
③ 在两端安装尾盘(MS-DIN-E)(另售)以固定它们平面之间的部件。
④ 拧紧螺丝以固定尾盘(MS-DIN-E)。

拆卸方法

① 松开尾盘(MS-DIN-E)的螺丝。滑动FX-301系列并一个一个拆卸下来。(详情请参阅“安装”。)

使用指南

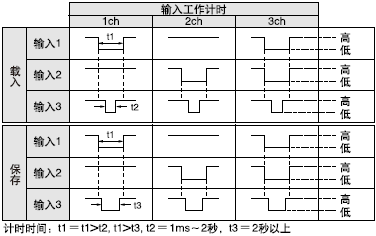

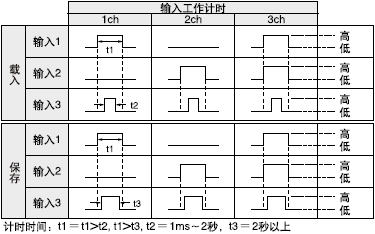

工作时间表

· FX-CH(-P)的工作计时按下列步骤设定。

设定步骤

① 选择存储信道在输入1或输入2。
② 保持输入1或输入2的条件。
③ 输入计时时间t2并从输入3载入。此时，交流工作状态指示灯(绿色)亮起。[输入计时时间t3以保存。此时，交流工作状态指示灯(绿色)闪烁→亮起。]
④ 取消输入3。

<FX-CH>

	载入/保存
	1ch	2ch	2ch
输入1	低	高	低
输入2	高	低	低
输入3	低	低	低

低：0～2V DC
高：5V～＋V DC，或开路

<FX-CH-P>

	载入/保存
	1ch	2ch	2ch
输入1	高	低	高
输入2	低	高	高
输入3	高	高	高

高：4V～＋V DC
低：0～0.6V DC，或开路

<FX-CH>

<FX-CH-P>

接线

· 请确认在电源关闭的状态下接线或添加部件。
· 请确认电源电压在额定范围内变化。
· 请注意如果使用的电压超出额定范围，或直接连接AC电源，传感器可能烧坏或损坏。
· 如果在该产品附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 如果使用电源中产生电涌，请与电源连接一个电涌吸收器以吸收电涌。
· 由于错误接线会导致设备损坏，请确保接线正确。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确保使用另售的单触电缆连接部件。0.3mm²以上电缆可延长至100m。但为减少噪音，使接线尽可能短。

其他

·电源接通后的短时间(约4秒)内，请勿使用。
·本传感器仅适于室内使用。
·避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
·本产品不能在含有易燃易爆气体的环境中使用。
·不可拆卸，修理或改装传感器。

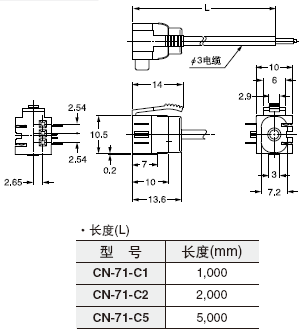

尺寸(单位：mm)

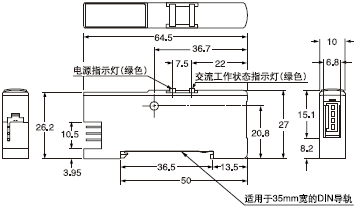

FX-CH / FX-CH-P 存储选择组件

电源连接器侧

外部输入连接器侧

MS-DIN-E 尾盘(另售)

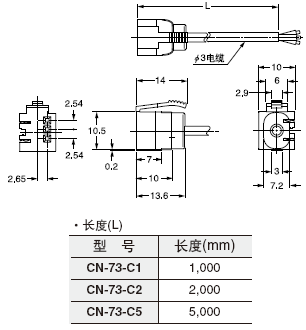

CN-73-C1 CN-73-C2 CN-73-C5 母电缆(另售)

CN-71-C1 CN-71-C2 CN-71-C5 子电缆(另售)

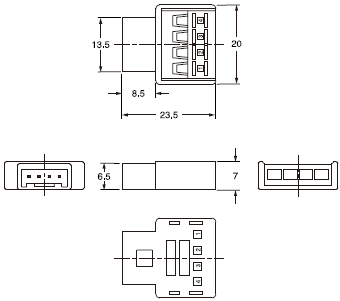

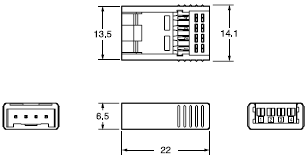

SL-CP1 SL-CP2 吸附外连接器

SL-CP3 吸附外连接器

连接后
