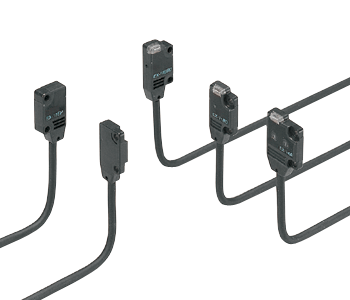

| 种 类 |
透过型 |
限定反
射型
(扩散光轴型) |
透过型·分叉器上带工作模式开关 |
| 正面检测 |
侧面检测 |
正面检测 |
侧面检测 |
正面检测 |
正面检测 |
正面检测 |
侧面检测 |
正面检测 |
侧面检测 |
| 型号 |
入光时ON |
EX-11A
(-PN) |
EX-11EA
(-PN) |
EX-13A
(-PN) |
EX-13EA
(-PN) |
EX-19A
(-PN) |
EX-14A(-PN) |
EX-15
(注2) |
EX-15E
(注2) |

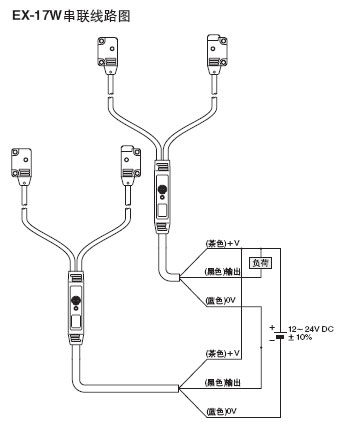

EX-17(W)
(注2)(注3) |
EX-17E
(注2) |
| 非入光时ON |
EX-11B
(-PN) |
EX-11EB
(-PN) |
EX-13B
(-PN) |
EX-13EB
(-PN) |
EX-19B
(-PN) |
EX-14B(-PN) |

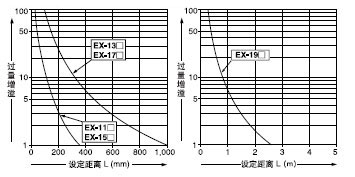

| 检测距离 |
150mm |
500mm |
1m |
2～25mm
(注4)
(中心：10mm) |
150mm |
500mm |
| 最小检测物体 |
φ 1mm不透明体投光器和受光器之间设定距离：150mm |
φ2mm不透明体投光器和受光器之间设定距离：500mm |
φ2mm不透明体投光器和受光器之间设定距离：1m |
φ0.1mm铜线设定距离：10mm |
φ1mm不透明体投光器和受光器之间设定距离：150mm |
φ2mm不透明体投光器和受光器之间设定距离：500mm |
| 应差 |
------ |
工作距离的15%以下 |
------ |
重复精度
(垂直于检测轴) |
0.05mm以下 |
0.1mm以下 |
0.05mm以下 |
| 电源电压 |
12～24V DC±10% 脉动P-P 10%以下 |
| 消耗电流 |
投光器：10mA以下，受光器：15mA以下 |
20mA以下 |
30mA以下 |
| 输出 |

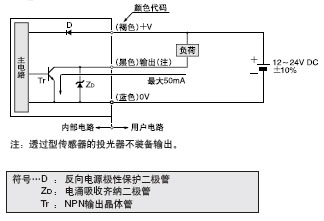

<NPN输出型>
NPN 开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时)

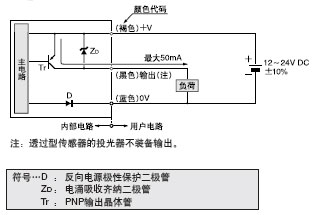

<PNP输出型>
PN P开路集电极晶体管
·最大源电流：50mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1V以下(源电流为50mA时)
0.4V以下(源电流为16mA时) | |

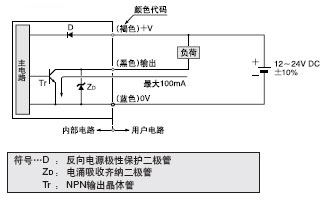

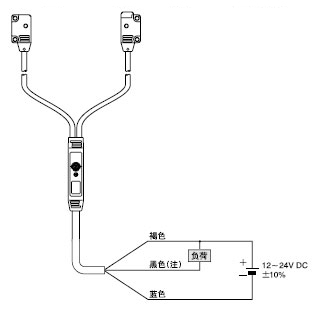

NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下
(输出和0V之间)
·剩余电压：1.5V以下
(流入电流为100mA时)
0.4V以下
(流入电流为16mA时) | |
| 短路保护 |
装备 |
| 反应时间 |
0.5ms以下 |
| 工作状态指示灯 |
红色LED(输出ON时亮起) |
橙色LED(输出ON时亮起)，位于分叉器上 |
| 入光指示灯 |
------ |
红色LED(受光状态下亮起)，位于受光器上 |
| 稳定指示灯 |
绿色LED(稳定入光或稳定非入光状态下亮起) |
绿色LED(稳定入光或稳定遮光状态下亮
起)，位于受光器上 |
环
境
性
能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～＋55°C(注意不可结露，结冰)，存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～500Hz，双振幅：3mm，X, Y和Z各方向2小时 |
| 耐冲击 |
加速度500m/s2(约50G)，X, Y和Z各方向3次 |
| 投光二极体 |
红色LED(调制式) |
| 材质 |
外壳：聚乙烯对苯二甲酸盐
透镜：聚芳酯 |
外壳：聚乙烯对苯二甲酸盐
透镜：聚芳酯，分叉器：聚芳酯 |
| 电缆(注5) |
0.1mm2 3芯(透过型受光器：2芯)橡皮电缆，长2m |
0.2mm2 3芯橡皮电缆，长2m(不包括分叉器，从投光器/受光器到分叉器：长0.5m) |
| 电缆延长 |
0.3 mm2以上的电缆全长可延长至50m
(透过型：投光器和受光器各1根) |
0.3mm2以上的电缆全长可延长至100m |
| 重量 |
0.3mm2以上的电缆全长可延长至100m |
约20g |
约55g |
| 附件 |

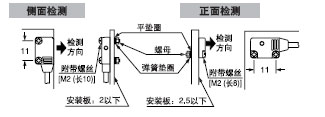

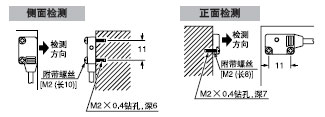

安装螺丝：1套 |
安装螺丝：1套 |
安装螺丝：1套，调整螺丝刀：1个 |
