螺纹头小型光电传感器

EX-30系列

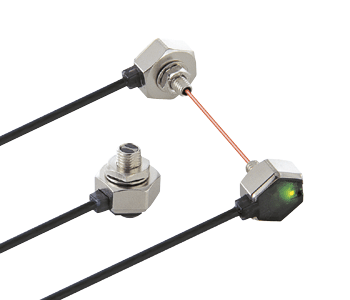

特点：下一代新型系列。光纤传感器的新替代品。

设计简单	新型设计解决了光纤传感器的所有弱点	不破损
您只需在要停止或检查工件的位置钻一个φ4mm的孔(限定反射型为φ 6mm)。而且，检测轴中心与安装孔中心一致，可更方便地设定检测位置。	EX-30系列解决了光纤传感器的所有难点，如： · 难于找到放置放大器的合适位置 · 光纤易损坏 · 因光纤难于弯曲而所需要的额外空间 · 因不得不使用保护管以防止光纤破损而带来的麻烦	使用橡皮电缆，可使传感器电缆如以往光纤一样不破损。

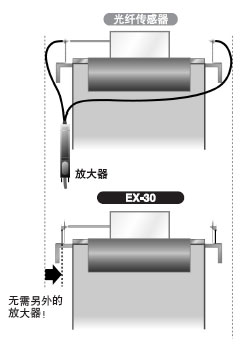

可与标准型光纤一样安装	无需放大器
EX-30系列与标准型光纤传感器一样可用螺丝安装(透过型为M4，反射型为M6)。这种方法可以使它们与原有的高价光纤传感器一样插入生产线。	放大器内置，无需另外的放大器。

占用很小空间	无需保护管
与原有的光纤不同，弯曲半径不成问题，传感器可沿传送带安装。	EX-30系列具有高弯曲强度，因此不再需要防止电缆破损的保护管。这也增加了良好的成本性能。

用途

检测IC高度	检测标签杂志上标签的数量	检查IC针(使用狭缝透光罩)

品种丰富

透过型传感器中带动作切换开关、灵敏度调节器的产品全新上市！

动作切换开关	灵敏度调节器	清晰可视的2色指示灯
1个产品即可实现入光时ON、遮光时ON的切换。	在需要对光量进行微调时，尽显其便捷的特性。	所有类型的产品中均装备有清晰可视的2色指示灯。

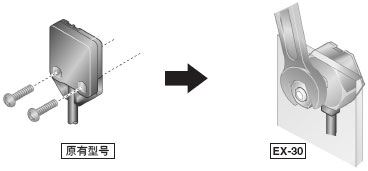

1点紧固将安装工作量减少一半

原有的光电传感器需要使用4个(透过型)或2个(反射型)安装孔和螺丝。但EX-30系列仅为1点拧紧安装，因而安装工作量减少一半。

装备灵敏度调节器(仅反射型)	清晰易见的双色指示灯
传感器装备灵敏度调节器。在您需要微调时非常方便。	所有型号中均装有清晰易见的双色指示灯。

长检测距离	防水
身为小型规格，却实现了长距离检测。(透过型：500mm［EX-33(-PN)为800mm］、反射型：50mm)	其保护构造为IP67，所以可以用水冲洗。

0.5ms的高速反应	低价
与光纤传感器放大器具有相同的高反应速度，是检测小物体的理想传感器，可计算快速通过的物体数，并定位如电路板等物体。	推荐价大大低于光纤传感器的价格。

备有另外的狭缝透光罩	全球适用
所附的狭缝透光罩可使光轴缩小到φ 1mm宽度，用于检测极小的物体。	符合EMC指令，并取得UL认证(5m电缆长度型除外)。此外，还备有在欧洲需求量很大的PNP输出型。

订购指南

种类		形状	检测距离	型号	输出	输出工作
透过型			500mm	EX-31A	NPN开路集电极晶体管	入光时ON
				EX-31B		遮光时ON
				EX-31A-PN	PNP开路集电极晶体管	入光时ON
				EX-31B-PN		遮光时ON
	带动作切换开关		800mm	EX-33	NPN开路集电极晶体管	利用入光时 ON/遮光时ON 切换开关选择
				EX-33-PN	PNP开路集电极晶体管
扩散反射型			50mm	EX-32A	NPN开路集电极晶体管	入光时ON
				EX-32B		非入光时ON
				EX-32A-PN	PNP开路集电极晶体管	入光时ON
				EX-32B-PN		非入光时ON

注：记载于透过型产品铭牌的型号中存在符号“P”的机型指的是投光器、存在符号“D”的机型指的是受光器。
(例) EX-31A的投光器：EX-31P、EX-31A的受光器：EX-31AD

5m电缆长度型
NPN输出型中备有5m电缆长度型(标准：2m)。(带动作切换开关的透过型除外)订购时请在型号末尾注明“-C5”字样。
(例) EX-31A的5m电缆长度型为“EX-31A-C5”

型号表

种类	标准	5m电缆长度型
透过型	EX-31A	EX-31A-C5
透过型	EX-31B	EX-31B-C5
扩散反射型	EX-32A	EX-32A-C5
扩散反射型	EX-32B	EX-32B-C5

配件(另售)

品名	型号	说明
狭缝透光罩 (仅适用于透过型传感器)	OS-EX30-1 (狭缝尺寸φ 1mm)	单侧安装 ·检测距离：200mm[EX-31□(-PN)] 320mm[EX-33(-PN)] ·最小检测物体：φ 2mm
狭缝透光罩 (仅适用于透过型传感器)	OS-EX30-1 (狭缝尺寸φ 1mm)	双侧安装 ·检测距离：150mm[EX-31□(-PN)] 240mm[EX-33(-PN)] ·最小检测物体：φ 1mm

注：每套附带一个狭缝和两个垫片。当两侧安装时需两套。

狭缝透光罩
·OS-EX30-1
配件(另售)

规格

种类

透过型

扩散反射型

邛动作切换开关

型号

NPN输出

EX-31A

EX-31B

EX-33

EX-32A

EX-32B

PNP输出

EX-31A-PN

EX-31B-PN

EX-33-PN

EX-32A-PN

EX-32B-PN

检测距离

500mm

800mm

50mm(注2)

检测物体

φ2mm以上不透明体

不透明、半透明或透明体(注3)

应差

------

工作距离的15%以下(注2)

重复精度
(垂直于检测轴)

0.05mm以下

电源电压

12～24V DC±10%　脉动P-P10% 以下

消耗电流

投光器：10mA以下，受光器：15mA以下

20mA以下

输出

<NPN输出型>
NPN开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时)

<PNP输出型>
PNP开路集电极晶体管
·最大源电流：50mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1V以下(源电流为50mA时)
0.4V以下(源电流为16mA时)

输出工作

入光时ON

遮光时ON

利用入光时ON/遮光时ON切换开关选择

入光时ON

非入光时ON

短路保护

装备

反应时间

0.5ms以下

工作状态指示灯

橙色LED(输出ON时亮起)(透过型装备在受光器上)

稳定指示灯

绿色LED(在稳定入光或稳定遮光条件下亮起，装备在受光器上)

绿色LED(在稳定入光或稳定非入光条件下亮起)

灵敏度调节器

------

持续可变调节器(透过型的调节器装备在投光器上)

环
境
性
能

保护构造

IP67(IEC)

周围温度

－25～＋55°C(注意不可结露、结冰)，存储：－30～＋70°C

周围湿度

35～85%RH，存储：35～85%RH

周围照明度

白炽灯：受光面照明度3,000

耐电压

AC1,000V 1分钟，在所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动

频率：10～500Hz，双振幅：3mm(最大20G)，X, Y和Z各方向2小时

耐冲击

加速度：500m/s²(约50G)，X, Y和Z各方向3次

投光二极体

红色LED(调制式)

材质

外壳：压铸锌(镀镍)，透镜：聚碳酸酯[EX-32□(-PN)：丙烯]，外壳罩：聚碳酸酯

电缆

0.1mm²3芯橡皮电缆(透过型传感器投光器：2芯)，长2m

电缆延长

0.3mm²以上的电缆全长可延长至50m(透过型：投光器和受光器各1根)

重量

投光器：约20g，受光器：约20g

约20g

附件

螺母：2个，齿锁垫圈：2个

螺母：1个，齿锁垫圈：1个

注：
1) 无指定测量条件是指周围温度＝+23°C时的条件。
2) 检测距离是以白色无光泽纸(100×100mm)为检测物体的。
3) 请务必事先利用实际产品进行检测，待确认后再使用。

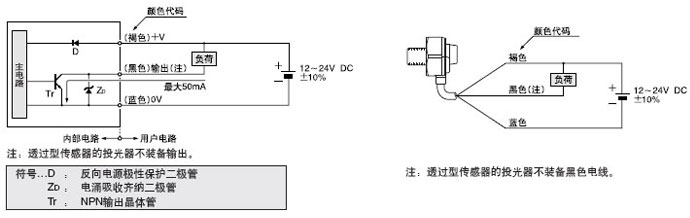

I/O电路图和线路图

NPN输出型

I/O电路图	线路图

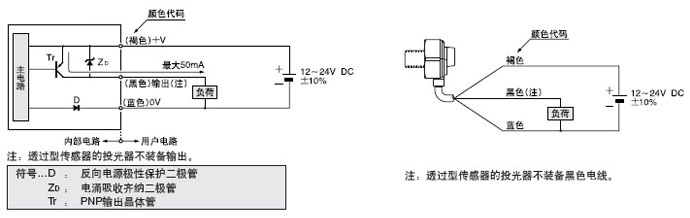

PNP输出型

I/O电路图	线路图

检测特性图(典型)

EX-31□ EX-31□-PN 透过型

平行移动特性	角度特性

单侧安装狭缝透光罩的平行移动特性	两侧安装狭缝透光罩的平行移动特性

EX-33 EX-33-PN 透过型

平行移动特性	角度特性

单侧安装狭缝透光罩时的平行移动特性	两侧安装狭缝透光罩时的平行移动特性

EX-31□ EX-31□-PN 透过型

设定距离和过量增溢之间的相互关系

EX-32□ EX-32□-PN 扩散反射型

检测领域特性	检测物体尺寸和检测距离之间的相互关系

设定距离和过量增溢之间的相互关系

使用指南

·请勿将本产品作为保障人身安全的检测装置使用。
· 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

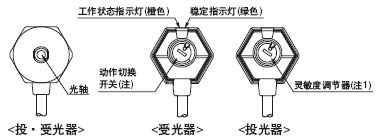

部件说明

EX-31□(-PN), EX-33(-PN)

注： EX-31□(-PN)中没有装备。

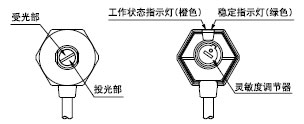

EX-32□, EX-32□-PN

安装

· 用内附的螺母和齿形垫圈将传感器安装在厚3mm以下的安装板上。紧固螺母时，用手或扳手握住传感器，并确认紧固扭矩在0.6N·m以内[EX-32□(-PN)：1.0N·m]。请勿用扳手等直接紧固传感器。

灵敏度调节(仅限于扩散反射型、带动作切换开关透过型)

步骤	灵敏度调节器	说明
1)		将灵敏度调节器完全逆时针旋转至最小灵敏度位置。
2)		在受光状态下，缓慢顺时针旋转灵敏度调节器，找到传感器进入“入光”工作状态的A点。
3)		在受光状态下，缓慢顺时针旋转灵敏度调节器，找到传感器进入“入光”工作状态的A点。如果灵敏度调节器完全顺时针旋转，传感器仍未进入“入光”工作状态，此时位置即为B点。
4)		A、B点中间位置为最佳检测位置。

注：使用调节螺丝刀慢慢旋转调节器。用力过大将损坏调节器。

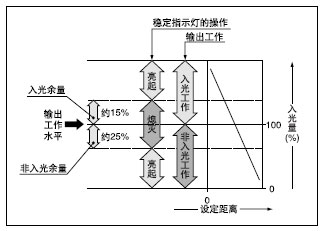

稳定指示灯

· 根据工作水平，当入光量有足够余量时，稳定指示灯(绿色)将亮起。
如果入光量恰能使稳定指示灯亮起，不在受光过程中也能进行稳定检测。由于周围温度和电源电压的变化，非入光工作将受影响。

接线

· 请确认在电源关闭状态下进行接线。
· 请确认电源电压在额定范围内变化。
· 如果电源是由于商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
· 如果在该传感器附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G.)接地。
· 0.3mm²以上电缆可延长至50m(透过型：投光器与受光器)。但为减少噪音，使接线尽可能短。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
· 请确认DC电源使用一隔离变压器。如果使用自耦变压器(单线圈变压器)，可能损坏本产品或电源。
· 若使用的电源产生电涌，请与电源连接一电涌吸收器以吸收电涌。
· 使电缆过度弯曲及在电缆上外加拉动应力，可能导致内部导线断线，敬请注意。

狭缝透光罩(另售)(仅透过型)

· 当检测小物体或为增加检测位置的精确度时，请使用可选狭缝透光罩(OS-EX30-1)。但是，安装狭缝透光罩后检测距离会缩短。

安装方法

1)将传感器插入安装板。
2)用内附属垫圈和垫片固定狭缝透光罩，请注意用于固定的垫片数量根据安装板的厚度而不同，如下表所示。(注)
3)安装狭缝透光罩。请确认紧固扭矩在0.6N·m以内。
注：如果安装板的厚度值在下表列出的数值中，使用的垫板数应与最接近被使用安装板实际厚度的那个厚度值相应。由于垫片而使狭缝从前端出来，将不会对传感器造成影

安装板厚度	垫片数
3mm	0个
2mm	1个
1mm	2个

其他

· 电源接通后的短时间(约50ms)内，请勿使用。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。
· 避免灰尘、污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 在产生静电的环境下使用传感器时，请使用金属安装板并确保其接地可靠。
· 请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
· 若在产生静电的地方使用传感器，使用金属安装板。同时，确保安装板接地。

尺寸(单位：mm)

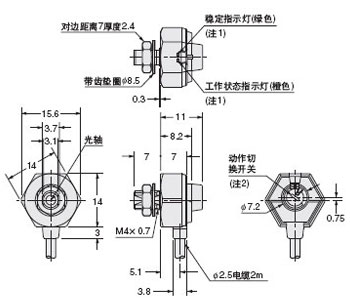

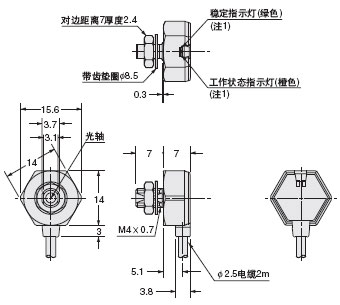

EX-31□ EX-31□-PN 传感器	EX-33 EX-33-PN 传感器

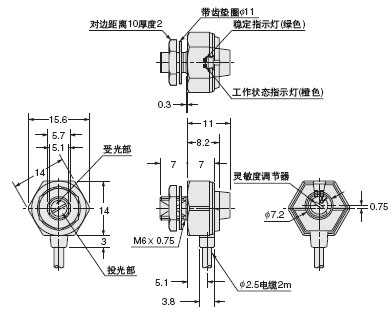

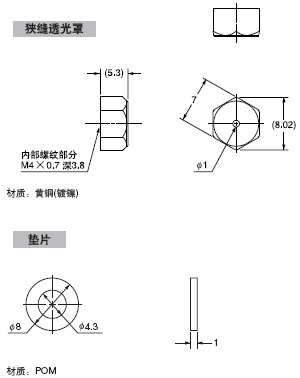

EX-32□ EX-32□-PN 传感器	OS-EX30-1 狭缝透光罩(另售)
