限定反射型光电传感器
EX-40系列
特点：可靠检测限定范围内的物体
规格
| 种类 |
扩散型 |
光点型 |
| |
长检测距离 |
|
带定时器 |
| 型号 |
EX-42 |
EX-44 |
EX-43 |
EX-43T |
| 检测距离 |
5～38mm(中心：20mm)
白色无光泽纸(50×50mm) |
10～70mm(中心：40mm)
白色无光泽纸(50×50mm) |
20～35mm(中心：30mm)
白色无光泽纸(50×50mm) |
| 最小检测物体 |
φ 0.2mm铜线
(设定距离：20mm) |
φ 0.2mm铜线
(设定距离：40mm) |
φ 0.03mm金线(设定距离：30mm) |
| 应差 |
工作距离的15%以下 |
工作距离的10%以下 |
重复精度
(垂直于检测轴) |
0.1mm以下
(设定距离：20mm) |
0.2mm以下
(设定距离：40mm) |
0.05mm以下(设定距离：30mm) |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
35mA以下 |
| 输出 |
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) | |
| 输出工作 |
入光时ON |
| 短路保护 |
装备 |
| 反应时间 |
0.5ms以下 |
| 工作状态指示灯 |
红色LED(输出为ON时亮起) |
| 稳定指示灯 |
绿色LED(在稳定入光或稳定非入光状态下亮起) |
| 灵敏度调节器 |
－ |
持续可变调节器 |
－ |
| 定时功能 |
－ |
可变OFF延迟定时器
(约0.1～1秒)(注) |
环
境
性
能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～＋55°C(注意不可结露、结冰)，存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽光：受光面照明度 3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～500Hz，双振幅：3mm(最大20G)，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2 (约50G)，X,Y和Z各方向3次 |
| 投光元件 |
红外线LED(调制式) |
红色LED(调制式) |
| 投光波峰波长 |
880μm |
680μm |
| 材质 |
聚芳酯 |
| 电缆 |
0.2mm2 3芯橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
| 重量 |
约45g |
| 附件 |
|
调整螺丝刀：1个 |
注：定时器总有效。
I/O电路图和线路图

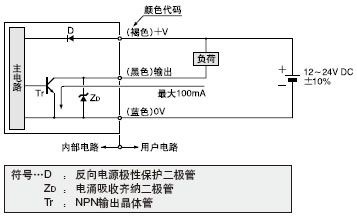

I/O电路图 |

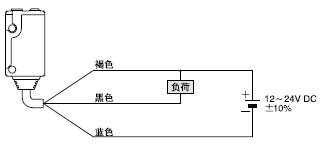

线路图 |
 |
 |
检测特性图(典型)
EX-42
|
|
|
|
 |
 |
如左图所示，当检测物体尺寸小于标准尺寸(白色无光泽纸50×50mm)时，检测距离缩短。
(为绘制左图， 使用的传感器灵敏度设定在38mm距离时，能检测一50×50mm白色无光泽纸。) |
|
|
|
|
|
在左图中，检测区域由斜线表示，然而，由于产品存在细微差别，灵敏度设定必须有足够的余量。
(左边所示的亮度与实物情况有细微差异。) |
 |
图中柱形表示不同材质的检测距离。但是，根据产品不同检测距离会略有变化。 |
另外，如果检测物体的背景处有一反射物(如传送带等)，这将影响检测。因此，请将它放在如左图所示的检测距离的两倍以上的位置。
EX-44
|
|
|
|
 |
|
如左图所示，检测物体尺寸小于标准尺寸(白色无光泽纸50×50mm)时，检测距离缩小。
(为绘制左图， 使用的传感器灵敏度设定在70mm距离时，能检测一50×50mm白色无光泽纸。) |
|
|
|
 |
在左图中，检测区域由斜线表示。然而，由于产品存在细微差别，灵敏度设定有足够的余量。
(该图是设定在最大灵敏度时作的。)
(左边所示的亮度与实物情况有细微差异。) |
 |
图中柱形表示不同材质的检测距离。但是，根据产品不同检测距离会略有变化。 |
另外，如果检测物体的背景有一反射物(如传送带等)，这将会影响检测。因此，请将它放在如左图所示检测距离的两倍以上的位置，或调节灵敏度调节器。
(该图是设定在最大灵敏度时作的。)
EX-43 EX-43T
|
|
|
 |
 |
在左图中，检测区域由斜线表示。然而，由于产品存在细微差别，灵敏度设定有足够的余量。
(该图是设定在最大灵敏度时作的。但是，EX-43T型不装备有灵敏度调节器。)
(左边所示的亮度与实物情况有细微差异。) |
|
|
 |
图中柱形表示不同材质的检测距离。但是，根据产品不同检测距离会略有变化。另外，如果检测物体的背景有一反射物(如传送带等)，这将会影响检测。因此，请将它放在如左图所示检测距离的两倍以上的位置，或调节灵敏度调节器。
(该图是设定在最大灵敏度时作的。但是，EX-43T型不装备有灵敏度调节器。) |
使用指南
该产品为物体检测传感器。不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装
·使用另售的传感器安装支架，紧固扭矩应在0.5N·m以下。
其他
·在电源接通后的短时间(50ms)内，请勿使用。
定时功能(仅适用于EX-43T)
· 可变的OFF延迟定时器可使延长输出一段时间(约0.1～1秒)。当连接设备反应较慢或检测小物体且信号宽度较小时有用。
(定时器总是有效的。)
尺寸(单位：mm)
EX-42 EX-44 EX-43 EX-43T传感器
注：EX-42不装备有灵敏度调节器。

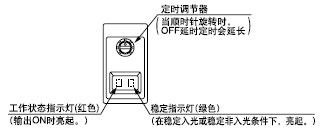

在EX-43T中是定时调节器。

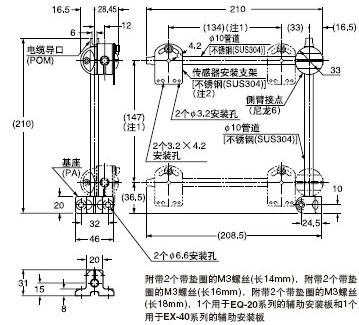

MS-EX40-1传感器安装支架(另售)
MS-EX40-2 传感器安装支架(另售)
MS-AJ1 通用传感器安装架(另售)
注：支架上的尺寸表明可移动部件的调节范围。
MS-AJ2 通用传感器安装架(另售)
注：支架上的尺寸表明可移动部件的调节范围。
MS-AJ1 MS-AJ2通用传感器安装架(另售)
MS-AJ1-A 通用传感器安装架(另售)
注：1) 支架上的尺寸表明可移动部件的调节范围。
注：2) 请参阅MS-AJ1/AJ2传感器安装支架或传感器的装配尺寸。
MS-AJ2-A 通用传感器安装架(另售)
注：1) 支架上的尺寸表明可移动部件的调节范围。
注：2) 请参阅MS-AJ1/AJ2传感器安装支架或传感器的装配尺寸。
