不需光轴对齐
投光器和受光器安置在同一个传感器内，因此不需要光轴对齐。
多种产品
具有检测距离分别为10mm，20mm和50mm的三种型号。检测距离为10mm和20mm，同时备有红色LED型和绿色LED型以进行标记检测。
牢固的压铸外壳
牢固的压铸外壳可靠性极高。
用途
地址读取 |
检测裁切标记 |
检测重叠的纸 |
可用来确定运输设备的位置，如起重机等。 |
可检测透明薄膜上的裁切标记。 |
检查各种印刷机的送纸。 |
订购指南
| 种类 |
形状 |
检测距离 |
型号 |
输出 |
投光二极体 |
10
mm
检
测
距
离 |
|
 |
10mm(固定) |
RT-610-10 |
通用NPN晶体管 |
红外线LED |
适
用
于
标
识
检
测 |
RT-610-10R |
红色LED |
| RT-610-10G |
绿色LED |
20
mm
检
测
距
离 |
|
 |
20mm(固定) |
RT-610-20 |
红外线LED |
适
用
于
标
识
检
测 |
RT-610-20R |
红色LED |
| RT-610-20G |
绿色LED |
50
mm
检
测
距
离 |
 |
50mm(固定) |
RT-610-50 |
红外线LED |
5m电缆长度型
备有5m电缆长度型。(标准：1m或2m)。
| 种类 |
标准 |
5m电缆长度型 |
| 10mm检测距离 |
|
RT-610-10 |
RT-610-10-C5 |
| 标识检测 |
RT-610-10R |
RT-610-10R-C5 |
| RT-610-10G |
RT-610-10G-C5 |
| 20mm检测距离 |
|
RT-610-20 |
RT-610-20-C5 |
| 标识检测 |
RT-610-20R |
RT-610-20R-C5 |
| RT-610-20G |
RT-610-20G-C5 |
| 50mm检测距离 |
RT-610-50 |
RT-610-50-C5 |
规格
| 种类 |
U形透过型 |
| |
用于标识检测 |
| 型号 |
RT-610-10 |
RT-610-20 |
RT-610-50 |
RT-610-10R |
RT-610-20R |
RT-610-10G |
RT-610-20G |
| 检测距离(固定) |
10mm |
20mm |
50mm |
10mm |
20mm |
10mm |
20mm |
| 检测物体 |
φ4mm以上的不透明体 |
φ4mm以上的不透明体或半透明体 |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 消耗电流 |
40mA以下 |
| 输出 |
NP N 通用晶体管
·最大流入电流：80mA
·剩余电压：1V以下(流入电流为80mA时) | |
| 输出工作 |
装备两个输出，入光时ON／遮光时ON |
| 反应时间 |
0.1ms以下 |
1ms以下 |
0.1ms以下 |
0.1ms以下 |
1ms以下 |
0.1ms以下 |
1ms以下 |
| 工作状态指示灯 |
红色LED(受光条件下亮起) |
| 灵敏度调节器 |
持续可变调节器 |
－ |
持续可变调节器 |
环
境
性
能 |
保护构造 |
IP62 (IEC) |
IP66 (IEC) |
IP62 (IEC) |
IP66 (IEC) |
IP62 (IEC) |
IP66 (IEC) |
| 周围温度 |
－10～＋60°C(注意不可结露、结冰)，存储：－10～＋60°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度 3,500 x (RT-610-20R/20G：1,000x) |
| 耐振动 |
频率：10～55Hz，双振幅：1.5mm，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X,Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
红色LED(调制式) |
绿色LED(调制式) |
| 投光波峰波长 |
950μm |
940μm |
950μm |
680μm |
570μm |
| 外壳接地 |
悬浮 |
电容器接地 |
悬浮 |
悬浮 |
电容器接地 |
悬浮 |
电容器接地 |
| 材质 |
外壳：压铸铝 |
| 电缆 |
0.3mm2 4芯橡皮电缆，长1m(RT-610-20，RT-610-20R，RT-610-20G：长2m) |
| 电缆延长 |
0.3mm2以上的电缆全长可延长至100m |
| 重量 |
约150g |
约240g |
约180g |
约150g |
约240g |
约150g |
约240g |
| 附件 |
调整螺丝刀：1个(RT-610-20□附件)，绝缘装配：1套(RT-610-20□附件) |
I/O电路图和线路图

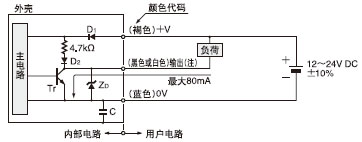

I/O电路图 |
注：输出不装备短路保护电路。
请勿将它与电源或电容负荷直接连接。 |
符号…D1 ： 反向电源极性保护二极管
D2 ： 反向电流保护二极管
ZD ： 电涌吸收齐纳二极管
Tr ： NPN输出晶体管
C ： 电容器(RT-610-10□和RT-610-50上不装备) | |
| 颜色代码 |
输出工作 |
| 黑色 |
入光时ON |
| 白色 |
遮光时ON | |

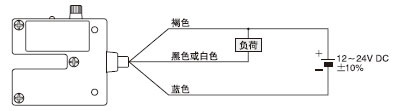

线路图 |
 |
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
外壳接地
· RT-610-20□用电容器接地以提高噪音免疫力，在下列情况下使用附属绝缘装配。
(RT-610-10□和RT-610-50采用悬浮接地法，不需要绝缘装配。)
★ 在传感器附近有产生高频噪音的超声波焊接机、点式焊接机等设备，以及传感器安装在金属类的电导体上等情况。
另外，请勿使用装备在自动变压器上(单绕线变压器)的电源，否则会有危险。
其他
· 输出不装备短路保护电路，请勿将它与电源或电容器直接连接。
· 电源接通后的短时间(50ms)内，请勿使用。
尺寸(单位：mm)

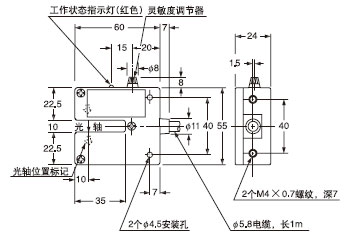

RT-610-10□ 10mm检测距离型

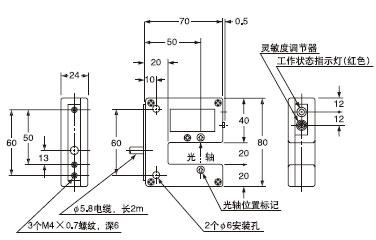

RT-610-20□ 20mm检测距离型

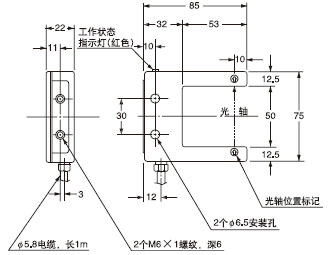

RT-610-50 50mm检测距离型
