产品名称：
|
神视CY系列圆柱形光电传感器
|
|
型 号：
|
CY系列
|
|
价 格：
|
|
|
品 牌：
|
|
|
|
|

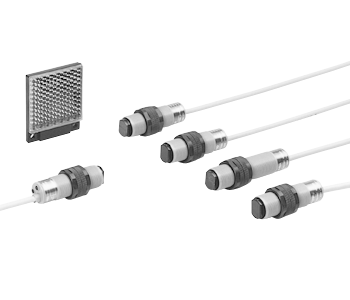

圆柱形光电传感器
CY系列
特点：圆柱形M18螺纹简易安装
产品特点：
M18螺纹 |
更换容易 |
传感器的外壳刻有M18螺纹，安装方便。
 |
备有带连接器的中继连接器型传感器(CY-□-J)，更换容易。
 |
长距离检测 |
产品种类繁多 |
透过型
回归反射型
扩散反射型
 |
电源电压
① AC电源型(24～240V AC)
② DC电源型(10～30V DC)
输出
① NPN开路集电极晶体管
② PNP开路集电极晶体管
③ 交流无接点(闸流)输出
连接
① 电缆型
② 中继连接器型
共备有32款型号。
|
耐环境性能 |
便于选择 |
其保护构造达到IP67(IEC)，可用软管淋浇。此外，它还有很强的抗振性，因为它装满了树脂。连接器的保护构造也达到了IP67。
注： 但是，请注意如果传感器在工作时暴露在水中，它也许会检测水滴本身。 |
侧视界附件(仅适用于透过型传感器)
通过侧视界附件，光轴可弯曲一个合适的角度。
狭缝透光罩 (仅适用于透射型传感器)
它便于检测小型物体或能增 强检测精度。
 |
用途
订购指南
| 种 类 |
形 状 |
检测距离 |
型 号 |
电源电压 |
输 出 |
输出工作 |
D
C
电
源
型 |
透过型 |
 |
12m |
CY-21 |
10～30V DC |
NPN开路集电极晶体管 |
可通过控制输入选择入光时ON或非入光时ON |
| CY-21-PN |
PNP开路集电极晶体管 |
回
归
反
射
型 |
|
 |
3m(注) |
CY-27 |
NPN开路集电极晶体管 |
| CY-27-PN |
PNP开路集电极晶体管
|
带偏极
滤光器 |
1.5m(注) |
CY-29 |
NPN开路集电极晶体管 |
| CY-29-PN |
PNP开路集电极晶体管 |
| 扩散反射型 |
 |
120mm |
CY-22 |
NPN开路集电极晶体管 |
| CY-22-PN |
PNP开路集电极晶体管 |
A
C
电
源
型 |
透过型 |
 |
12m |
CY-11A |
24～240V AC ＋10 / －15% |
交流无接点(闸流)输出 |
入光时-ON |
| CY-11B |
遮光时-ON |
回
归
反
射
型 |
|
 |
3m(注) |
CY-17A |
入光时-ON |
| CY-17B |
遮光时-ON |
带偏极
滤光器 |
1.5m(注) |
CY-19A |
入光时-ON |
| CY-19B |
遮光时-ON |
| 扩散反射型 |
 |
120mm |
CY-12A |
入光时-ON |
| CY-12B |
非入光时-ON | 注：回归反射型传感器不附带反射镜。请另行选购合适的反射镜和反光带。
注：回归反射型的检测距离是对反射镜RF-230(另售)的值。
中继连接器型备有中继连接器型。
| 种 类 |
标准型 |
中继连接器型(注) |
DC
电
源
型 |
NPN输出型 |
透过型
|
CY-21 |
CY-21-J |
| 回归反射型 |
CY-27 |
CY-27-J |
| 带偏极滤光器 |
CY-29 |
CY-29-J |
| 扩散反射型 |
CY-22 |
CY-22-J |
P N P
输
出
型 |
透过型 |
CY-21-PN |
CY-21-PN-J |
| 回归反射型 |
CY-27-PN |
CY-27-PN-J |
| 扩散反射型 |
CY-29-PN |
CY-29-PN-J |
| 带偏极滤光器 |
CY-22-PN |
CY-22-PN-J |
AC
电
源
型 |
入
光
时
ON
型 |
透过型 |
CY-11A |
CY-11A-J |
| 回归反射型 |
CY-17A |
CY-17A-J |
| 扩散反射型 |
CY-19A |
CY-19A-J |
| 带偏极滤光器 |
CY-12A |
CY-12A-J |
非
入
光
时
ON
型 |
透过型 |
CY-11B |
CY-11B-J |
| 回归反射型 |
CY-17B |
CY-17B-J |
| 扩散反射型 |
CY-19B |
CY-19B-J |
| 带偏极滤光 |
CY-12B |
CY-12B-J | 注：请另行订购合适的匹配电缆。
| 种 类 |
型 号 |
说 明 |
| 用于DC电源型 (注1) |
CN-22-C2 |
长度：2m |
适用于透过型传感器的投光器
(2芯)(注2) |
| CN-22-C5 |
长度：5m |
| CN-24-C2 |
长度：2m |
适用于透过型传感器的受光器、回归反射型、扩散反射型(4芯)(注2) |
| CN-24-C5 |
长度：5m |
| 用于AC电源型 (注1) |
CN-32-C2 |
长度：2m |
适用于透过型传感器的投光器(2芯) |
| CN-32-C5 |
长度：5m |
| CN-33-C2 |
长度：2m |
适用于透过型传感器的受光器、回归反射型、扩散反射型(3芯) |
| CN-33-C5 |
长度：5m |
注：
1) DC电源型的匹配电缆和AC电源型的匹配电缆的连接器构造不同，因此不可以互换。
2) 请使用4芯CN-24-C□的投光停止输入。
配件(另售)
| 品名 |
型号 |
说明 |
| 狭缝透光罩仅用于透过型传感器 |
OS-CYS |
狭缝尺寸
11.6×0.5mm
狭缝尺寸
11.6×1.5mm
狭缝尺寸
11.6×3mm |
| 安装于投光器上 |
·检测距离：3m
·最小检测物体：φ8mm | |
| 安装于受光器上 |
·检测距离：2.5m
·最小检测物体：φ8mm | |
| 双侧安装 |
·检测距离：0.8m
·最小检测物体：φ 10×0.7mm | |
| |
| 双侧安装 |
·检测距离：5m
·最小检测物体：φ8mm | |
| 双侧安装 |
·检测距离：4.5m
·最小检测物体：φ8mm | |
| 安装于受光器上 |
·检测距离：2m
·最小检测物体：φ 10×2mm | |
| |
| 安装于受光器上 |
·检测距离：7.5m
·最小检测物体：φ8mm | |
| 安装于投光器上 |
·检测距离：7m
·最小检测物体：φ8mm | |
| 安装于投光器上 |
·检测距离：4.5m
·最小检测物体：φ 10×3mm | |
| 侧视界附件仅用于透过型传感器 |
CY-SV1 |
通过附件光轴可弯曲一个合适的角度。·检测距离(双侧安装)：8m |
| 反射镜仅用于回归反射型传感器 |
RF-230 |
·检测距离：3m[CY-27□,CY-17□], 1.5m[CY-29□,CY-19□] |
| RF-220 |
·检测距离：2m[CY-27□,CY-17□], 1.2m[CY-29□,CY-19□] |
| RF-210 |
·检测距离：1m[CY-27□,CY-17□], 0.7m[CY-29□,CY-19□] |
| 反射镜安装支架 |
MS-RF21-1 |
用于RF-210的保护性安装支架防止反射镜受损害，保持对齐。 |
| MS-RF22 |
用于RF-220 |
| MS-RF23 |
用于RF-230 |
| 反光带仅用于回归反射型传感器 |
RF-12 |
·检测距离：0.7m[CY-27□,CY-17□], 0.4m[CY-29□,CY-19□] |
| RF-11 |
·检测距离：0.5m[CY-27□,CY-17□] |
| 狭缝透光罩 |
侧视界附件 |
反光带 |
反射镜 |
| OS-CYS |
CY-SV1 |
RF-12 |
RF-11 |
RF-230 |
 |
 |
 |
 |
 |
| 反射镜 |
反射镜安装支架 |
| RF-220 |
RF-210 |
MS-RF23 |
MS-RF22 |
MS-RF21-1 |
 |
 |
 |
 |
 | 技术信息：
规格
DC电源型
| 种 类 |
透过型 |
回归反射型 |
扩散反射型 |
| |
带偏极滤光器 |
| 型号 |
NPN输出型 |
CY-21 |
CY-27 |
CY-29 |
CY-22 |
| PNP输出型 |
CY-21-PN |
CY-27-PN |
CY-29-PN |
CY-22-PN |
| 检测距离 |
12m |
3m(注1) |
1.5m(注1) |
120mm(注2) |
| 检测物体 |
φ8mm以上不透明体 |
φ 50mm以上不透明体或半透明体(注1) |
φ 50mm以上不透明体、半透明体或有光泽物体(注1) |
不透明体、半透明体或透明体 |
| 应差 |
———— |
工作距离的15%以下 |
重复精度
(垂直于检测轴) |
0.1mm以下 |
0.3mm以下 |
| 电源电压 |
10～30V DC 脉动P-P10%以下 |
| 消耗电流 |
投光器：20mA以下
受光器：25mA以下 |
25mA以下 |
| 输出 |
NPN开路集电极晶体管
·最大流入电流：100mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：1.5V以下(流入电流为100mA时) |
PNP开路集电极晶体管
·最大源电流：100mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：1.5V以下(源电流为100mA时) | |
| 输出工作 |
可通过控制输入选择入光时ON或非入光时ON |
| 短路保护 |
装备 |
| 反应时间 |
2ms以下 |
| 投光停止功能 |
装 备 |
———— |
| 工作状态指示灯 |
红色LED(输出为ON时亮起) |
| 投光指示灯 |
红色LED(在光轴投光时亮起) |
———— |
| 环境性能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～＋55°C(注意不可结露、结冰)，存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度3,000 x |
| 耐电压 |
AC1,000V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率：10～500Hz，双振幅：1.5mm(最大10G),X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X,Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
红色LED(调制式) |
红外线LED(调制式) |
| 投光波峰波长 |
950μm |
660μm |
950μm |
| 材质 |
外壳：PBT，透镜：聚碳酸酯 |
外壳：PBT，前罩：丙烯 |
| 电缆 |
0.34mm2 4芯(透过型投光器：3芯) 橡皮电缆，长2m |
| 电缆延长 |
0.34mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) |
| 重量 |
投光器：约90g
受光器：约100g |
约100g |
| 附件 |
螺母：4个 |
螺母：2个 | 注：回归反射型传感器不附带反射镜。请另行选购合适的反射镜或反光带。
注：
1) 回归反射型传感器的检测距离与检测物体是对反射镜RF-230(另售)的值。
2) 扩散反射型传感器的检测距离是以白色无光泽纸(200×200mm)作为检测物体时测得的。
AC电源型
| 种 类 |
透过型 |
回归反射型 |
扩散反射型 |
| |
带偏极滤光器 |
| 型号 |
入光时ON |
CY-11A |
CY-17A |
CY-19A |
CY-12A |
| 非入光时ON |
CY-11B |
CY-17B |
CY-19B |
CY-12B |
| 检测距离 |
12m |
3m(注1) |
1.5m(注1) |
120mm(注2) |
| 检测物体 |
φ8mm以上不透明体 |
φ 50mm以上不透明体或半透明体(注1) |
φ 50mm以上不透明体、半透明体或有光泽物体(注1) |
不透明体、半透明体或透明体 |
| 应差 |
———— |
工作距离的15%以下 |
重复精度
(垂直于检测轴) |
0.1mm以下 |
0.3mm以下 |
| 电源电压 |
24～240V AC＋10% / －15% |
| 消耗电流 |
投光器：1.5VA以下
受光器：2.5VA以下 |
2.7VA以下 |
| 输出 |
| |
AC无接点(闸流)输出
·负荷电流：5～200mA
·外加电压：24～240V DC＋10 / －15%
·剩余电压：4V以下(负荷电流为200mA时) | |
| 反应时间 |
2ms以下 |
| 工作状态指示灯 |
红色LED(输出ON时亮起)，装备在透过型传感器受光器上 |
| 电源指示灯 |
红色LED(电源ON时亮起)，装备于投光器上 |
———— |
| 环境性能 |
保护构造 |
IP67(IEC) |
| 周围温度 |
－25～＋55°C(注意不可结露、结冰)，存储：－30～＋70°C |
| 周围湿度 |
35～85%RH，存储：35～85%RH |
| 周围照明度 |
白炽灯：受光面照明度3,000x |
| 耐电压 |
AC1,500V 1分钟，所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 |
| 耐振动 |
频率：10～500Hz，双振幅：1.5mm(最大10G)，X,Y和Z各方向2小时 |
| 耐冲击 |
加速度：500m/s2(约50G)，X,Y和Z各方向3次 |
| 投光二极体 |
红外线LED(调制式) |
红色LED(调制式) |
红外线LED(调制式) |
| 投光波峰波长 |
950μm |
660μm |
950μm |
| 材质 |
外壳：PBT，透镜：聚碳酸酯 |
外壳：PBT，前罩：丙烯 |
| 电缆 |
0.34mm2 3芯(透过型投光器：2芯) 橡皮电缆，长2m |
| 电缆延长 |
0.34mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) |
| 重量 |
投光器：约90g
受光器：约100g |
约100g |
| 附件 |
螺母：4个 |
螺母：2个 | 注：回归反射型传感器不附带反射镜。请另行选购合适的反射镜或反光带。
注：
1) 回归反射型传感器的检测距离和检测物体是对反射镜RF-230(另售)的值。
2) 扩散反射型传感器的检测距离是以白色无光泽纸(200×200mm)为检测物体时测得的。
I/O电路图和线路图

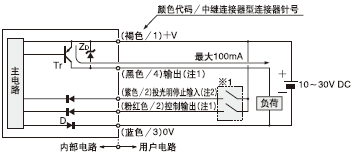

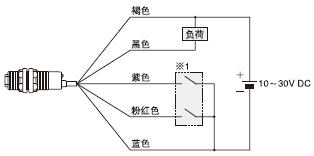

NPN输出型
|
|
|
注：
1) 透过型传感器的投光器不装备输出和控制输入。当匹配电缆连接到中继连接器型时，控制输入电线的颜色是白色。
2) 投光停止输入仅装备在透过型传感器的投光器上。当匹配电缆连接到中继连接器型上，它的颜色是白色的。符号…D : 反向电源极性保护二极管
符号…D : 反向电源极性保护二极管
符号…ZD : 电涌吸收齐纳二极管
符号…Tr : NPN输出晶体管 |
※1
注：如果打开输入电缆，请确保将其绝缘。 |
|
|
 |
|

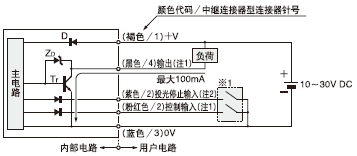

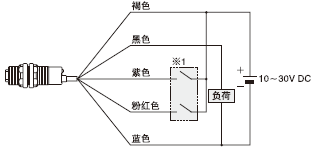

PNP输出型
|
|
|
注：1) 透过型传感器的投光器不装备输出和控制输入。当匹配电缆连接到中继连接器型时，控制输入电线的颜色是白色。
注：2) 投光停止输入仅装备在透过型传感器的投光器上。当匹配电缆连接到中继连接器型上，它的颜色是白色的。
符号…D : 反向电源极性保护二极管
符号…ZD : 电涌吸收齐纳二极管
符号…Tr : PNP输出晶体管 |
※1
注：如果打开输入电缆，请确保将其绝缘。 |
|
|
 |
|

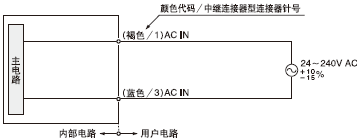

AC无接点输出型
|
|
|
透过型传感器的投光器透
透过型传感器的受光器、回归反射型及扩散反射型传感器
 |
透过型传感器的投光器
透过型传感器的受光器、回归反射型及扩散反射型传感器
 |
|
|
透过型传感器的投光器
透过型传感器的受光器、回归反射型及扩散反射型传感器
 |
检测特性图(典型)
所有型号设定距离和过量增溢之间的相互关系

CY-21□ CY-11□ 透过型
| 平行移动特性 |
角度特性 |
 |
 |
CY-27□ CY-17□ 回归反射型
| 平行移动特性 |
角度特性 |
 |
 |
CY-29□ CY-19□ 回归反射型
| 平行移动特性 |
角度特性 |
 |
 |
CY-22□ CY-12□ 扩散反射型检测领域特性
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装· 紧固扭矩应在2N·m以下。
带偏极滤光器的回归反射型传感器 (CY-29□和CY-19□)如果一个发光物体用透明的薄膜覆盖或包裹(如下所述)，
带偏极滤光器的回归反射型传感器将不能检测到。在这种情况下，请按以下步骤操作。
·由清晰薄膜包裹的罐头
·用塑料薄膜覆盖的铝片
·金色或银色(有光泽)的标签或包装纸 |
·在安装时，根据检测物体倾斜传感器。
·增大传感器和检测物体之间的距离。 |

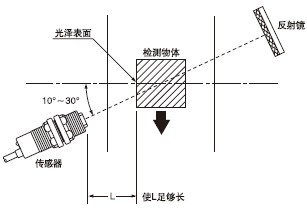

回归反射型传感器(CY-27□和CY-17□)· 当检测有光泽材料时，请注意以下几点
① 如下图所示，使L足够长。
② 安装时，与检测物体成10～30°的角度。
※ CY-29□和CY-19□不需要以上调节。
其他· 电源接通后的短时间(50ms)内，请勿使用。
尺寸(单位：mm)

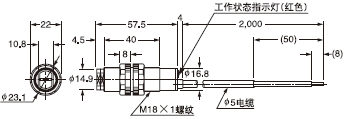

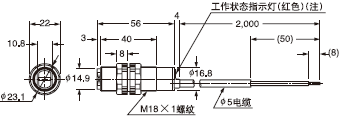

CY-21□ CY-27□ CY-22□ 传感器 |

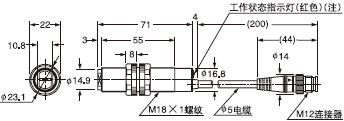

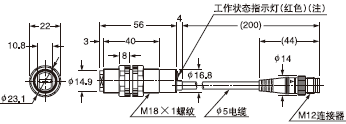

CY-21□-J CY-27□-J CY-22□-J 传感器 |
 |
 |
CY-29□ 传感器 |
CY-29□-J 传感器 |
 |
 |

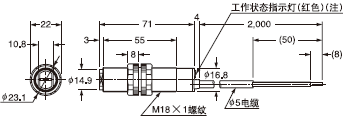

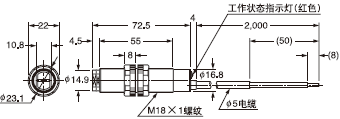

CY-11□ CY-17□ CY-12□ 传感器 |

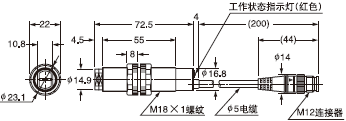

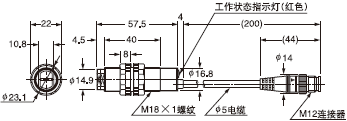

CY-11□-J CY-17□-J CY-12□-J 传感器 |
 |
 |
CY-19□ 传感器 |
CY-19□-J 传感器 |
 |
 |
RF-210 反射镜(另售) |
RF-220 反射镜(另售) |
 |
 |
RF-230 反射镜(另售) |
RF-11 反光带(另售) |
 |
 |
RF-12 反光带(另售) |
 |
MS-RF21-1 [用于RF-210的反射镜安装支架(另售)] |
![MS-RF21-1 [用于RF-210的反射镜安装支架(另售)]](/Editor/UploadFiles/products02/2008122493353397.gif) |
装配尺寸
 |

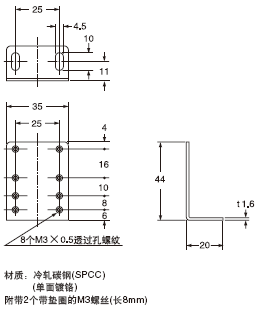

MS-RF22 [用于RF-220的反射镜安装支架(另售)] |
![MS-RF22 [用于RF-220的反射镜安装支架(另售)]](/Editor/UploadFiles/products02/2008122493353523.gif) |
装配尺寸
 |
MS-RF23 [用于RF-230的反射镜安装支架(另售)] |
![MS-RF23 [用于RF-230的反射镜安装支架(另售)]](/Editor/UploadFiles/products02/2008122493354917.gif) |
装配尺寸
