小型多电压光电传感器

NX5系列

特点：多电压光电传感器世界通用

产品特点：

多电压

长检测距离

NX5系列可以在24～240V AC或12～240V DC的电压下操作，适用于所有的电源电压。

最适用于传送带和停车场。
透过型

回归反射型

扩散反射型

高度可靠性

小型

保护构造为IP66(IEC)，少量灰尘和水滴不会对其产生影响。
采用可靠的N2封闭继电器作为输出点，可显著提高可靠性。
多电压的传感器深度仅35mm。(W18×H62×D35mm)
原有型号

调节简易

防干扰

10m透过型和5m回归反射型装备了红色LED光源。
可通过目测投光光轴进行光轴对齐。
即使两只传感器贴近安装，仍可以正常工作。
(30m透过型传感器除外)

10m透过型 回归反射和扩散反射型

备有防干扰滤光器(另售)
装备自动防干扰功能

用途

检测停车库汽车位置

检测传送带上的工件

订购指南

种　类 形　状 检测距离 型号(注2) 投光二极管 输　出

透
过
型 入光时ON 10m NX5-M10RA 红色LED 继电器接点1c

遮光时ON NX5-M10RB

长检测距离 入光时ON 30m NX5-M30A 红外线LED

遮光时ON NX5-M30B

回
归
反
射
型 带偏极滤光器 入光时ON 0.1～5m (注1)
NX5-PRVM5A 红色LED

遮光时ON NX5-PRVM5B

长检测距离 入光时ON 0.1～7m (注1) NX5-RM7A 红外线LED

遮光时ON NX5-RM7B

扩散反射型 非入光时ON 700mm NX5-D700A 红外线LED

遮光时ON NX5-D700B
注：传感器不附带安装支架，请从另售的传感器安装支架例中选择(3种类型)。
注：
1) 回归反射型的检测距离是专门对于RF-230反射镜的值。而且，检测距离是反射镜的可设定范围。传感器可以检测0.1m以内的物体。

2) NX5系列中备有入光时ON型传感器(带后缀“A”的型号)和遮光时(非入光时)ON型传感器(带后缀“B”的型号)。
以下型号的产品，若电源断开，输出继电器状态仍与检测物体时相同。
(若电源线断开，输出工作仍可以和检测物体时相同。)
请参阅每个型号的输出工作。

透过型 回归反射型 扩散反射型

NX5-M10RA NX5-M30A (入光时ON) NX5-PRVM5A NX5-RM7A (入光时ON) NX5-D700B (非入光时ON)

附件 ·RF-230(反射镜)

5m电缆长度型
备有5m长电缆长度型(标准：2 m)。
·型号表

种类标准 5m电缆长度型

透过型 入光时ON NX5-M10RA NX5-M10RA-C5

遮光时ON NX5-M10RB NX5-M10RB-C5

长检测距离 入光时ON NX5-M30A NX5-M30A-C5

遮光时ON NX5-M30B NX5-M30B-C5

回归反射型 带偏极滤光器 入光时ON NX5-PRVM5A NX5-PRVM5A-C5

遮光时ON NX5-PRVM5B NX5-PRVM5B-C5

长检测距离 入光时ON NX5-RM7A NX5-RM7A-C5

遮光时ON NX5-RM7B NX5-RM7B-C5

扩散反射型 入光时ON NX5-D700A NX5-D700A-C5

非入光时ON NX5-D700B NX5-D700B-C5

配件(另售)

品名型号说明

传感器安装支架 MS-NX5-1 立式安装支架 (透过型传感器需2个安装支架。)

MS-NX5-2 横向安装支架(传感器保护支架。) (透过型传感器需2个安装支架。)

MS-NX5-3 倒装式安装支架 (透过型传感器需2个安装支架。)

防干扰滤光器
(只适用于NX5-M10RA
NX5-M10RB) OS-NX5-3×6
(狭缝尺寸×6mm)

单侧安装 ·检测距离：13m[NX5-M10R□] x 检测范围： 16m[NX5-M30□]
·最小检测物体：φ 10mm[NX5-M10R□] φ 20mm[NX5-M30□]

双侧安装 ·检测距离：1m[NX5-M10R□] x 检测范围： 6m[NX5-M30□]
·最小检测物体：φ 3×6mm

防干扰滤光器只适用于(NX5-M10RA
NX5-M10RB) PF-NX5-V (垂直) 两侧装有相同型号的滤光器
·检测范围：5m
·最小检测物体：φ 20mm x (一套包括2个防干扰滤光器。)

PF-NX5-H(水平)

反射镜
(只适用于回归
反射型传感器) RF-210 ·检测距离：0.1～1.5m[NX5-PRVM5□] x 检测范围： 0.1～2.5m[NX5-RM7□]
·最小检测物体：φ 30mm

RF-220 ·检测距离：0.1～3.5m[NX5-PRVM5□] x 检测范围：.0.1～5m[NX5-RM7□]
·最小检测物体：φ 35mm

反射镜安装支架 MS-RF21-1 RF-210的保护性安装支架防止反射镜受损害，保持对齐。

MS-RF22 适用于RF-220

MS-RF23 适用于RF-230

反射型
只适用于回归
反射型传感器( ) RF-11 ·周围温度：－25～＋50°C
·周围湿度：35～85%RH
注：1) 避免受压，如受压过大，性能会降低。
注：2) 不可裁切使用，以免降低其检测性能。检测距离：
0.1～0.8m[NX5-PRVM5□]
0.1～1m[NX5-RM7□]

RF-12 检测距离：
0.1～1m [NX5-PRVM5□]
0.1～1.5m [NX5-RM7□]

传感器检查器(注) CHX-SC2 适用于透过型传感器的光轴对齐。受光器的最佳位置由指示灯和音频信号指示。
注：详情请参阅《特殊用途、外围设备篇产品目录》的传感器检查器CHX-SC2。

传感器安装支架 反射镜

MS-NX5-1 MS-NX5-2 MS-NX5-3 OS-NX5-3×6

一按即可安装在传感器的前部。

防干扰滤光器 反射镜 反光带

·PF-NX5-V ·PF-NX5-H RF-210 RF-220 ·RF-11

(只适用于NX5-M10R□)两个透过型传感器( 红色LED型)可以贴近安装。

反光带 反射镜安装支架

RF-12 MS-RF23 MS-RF22 MS-RF21-1

附带2个带垫圈的M4螺丝(长10mm)
附带2个带垫圈的M3螺丝(长8mm)
附带2个带垫圈的M3螺丝(长12mm)

传感器检查器

CHX-SC2

技术信息：

规格

种　类 透过型 回归反射型 扩散反射型

长检测距离 带偏极滤光器 长检测距离

型　号 NX5-M10RA NX5-M10RB NX5-M30A NX5-M30B NX5-PRVM5A NX5-PRVM5B NX5-RM7A NX5-RM7B NX5-D700A NX5-D700B

检测距离 10m 30m 0.1～5m(注1) 0.1～7m(注1) 700mm(注2)

检测物体 φ 20mm以上的不透明体(注3) φ 50mm以上的不透明体、半透明体或有光泽物体(注1) φ 50mm以上不透明体或半透明体(注1) 不透明体、半透明体或透明体

应差 ———— 工作距离的15%以下

重复精度(垂直于检测轴) 0.1mm以下 0.2mm以下 0.3mm以下

电源电压 24～240V AC＋10/－15 %或12～240V DC＋10/－15 %　脉动P-P10%以下

消耗电力 投光器：1VA以下
受光器：2VA以下投光器：1.5VA以下
受光器：2VA以下受光器：2VA以下

输出

继电器接点1c
·转换能力：250V AC 1A(阻性负荷) x 30V DC 2A(阻性负荷)
·电子寿命：50万次以上工作(开关频率3,600次/小时)
·机械寿命：1亿次以上工作(开关频率36,000次/小时)

输出工作 入光时ON 遮光时ON 入光时ON 遮光时ON 入光时ON 遮光时ON 入光时ON 遮光时ON 入光时ON 非入光时ON

反应时间 10ms以下

工作状态指示灯 红色LED(输出ON时亮起)

稳定指示灯 绿色LED(在稳定入光状态或稳定非入光状态下亮起)

电源指示灯 ———— 红色LED
(电源ON时亮起) ————

灵敏度调节器 持续可变调节器 ———— 持续可变调节器 ———— 持续可变调节器

自动防干扰功能 使用另售的
防干扰滤光器 ———— 装　备(2台传感器可贴近安装。)

环
境
性
能 保护构造 IP66(IEC)

周围温度 －20～＋55°C(注意不可结露、结冰)(注4)，存储：－30～＋70°C

周围湿度 35～85%RH，存储：35～85%RH

周围照明度 白炽灯：受光面照明度 3,500x

耐电压 AC1,500V 1分钟，电源和输出端子之间，AC1,000V 1分钟，继电器接点端子之间

绝缘电阻 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V的高阻表

耐振动 频率10～55Hz，双振幅1.5mm，X,Y和Z各方向2小时

耐冲击 500m/s²(约50G)，X,Y和Z各方向3次

投光二极体 红色LED(调制式) 红外线LED(调制式) 红色LED(调制式) 红外线LED(调制式)

投光波峰波长 660μm 880μm 660μm 880μm

材质外壳：聚碳酸酯，透镜：聚碳酸酯，罩：聚碳酸酯，前罩(仅回归反射型)：丙烯

电缆 0.3mm² 5芯(透过型投光器：2芯)橡皮电缆，长2m

电缆延长 用0.3mm²以上的电缆全长可延长至100m(透过型：投光器和受光器各1根)

重量投光器：约100g
受光器：约140g 投光器：约125g
受光器：约140g 约140g

附件调整螺丝刀：1个 ———— RF-230(反射镜) ：1个
调整螺丝刀：1个 RF-230(反射镜)：1个调整螺丝刀：1个
注：
1) 回归反射型传感器的检测距离和检测物体是对RF-230反射镜的值。而且，检测距离是反射镜的可设定范围。传感器可检测0.1m以内的物体。

2) 扩散反射型传感器的检测距离是以白色无光泽纸(200×200mm)作为检测物体的。
3) 如果装有狭缝透光罩(另售)，可以检测3×6mm的物体。
4) 如果传感器要在周围温度－15°C以下使用，请与经销商联系。
I/O电路图

注：透过型传感器的投光器仅有两根电源线(＋V和0V)。
输出工作

检测模式 透过型和回归反射型 扩散反射型

入光时ON(A)型 遮光时ON(B)型 入光时ON(A)型 非入光时ON(B)型

输出 NO
(黑色电缆) NC
(灰色电缆) NO
(黑色电缆) NC
(灰色电缆) NO
(黑色电缆) NC
(灰色电缆) NO
(黑色电缆) NC
(灰色电缆)

输出状态 电源OFF 开关开关开关开关

入光时 关开开关关开开关

非入光时 开关关开开关关开

检测特性图(典型)

所有型号

设定距离和过量增溢之间的相互关系

NX5-M10RA NX5-M10RB 透过型

平行移动特性 角度特性 带狭缝透光罩(3×6mm)的平行移动特性

NX5-M30A NX5-M30B 透过型

平行移动特性 角度特性 带狭缝透光罩(3×6mm)的平行移动特性

NX5-PRVM5A NX5-PRVM5B 回归反射型

平行移动特性 角度特性

NX5-RM7A NX5-RM7B 回归反射型

平行移动特性 角度特性

NX5-D700A NX5-D700B 扩散反射型

平行移动特性 检测物体尺寸和检测距离之间的相互关系

检测物体的尺寸小于标准尺寸(白色无光泽纸200×200mm)时，检测距离如左图所示缩短。
(为绘制左图，灵敏度设定在700mm距离时，能检测一张200×200mm的白色无光泽纸。)

使用指南

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。

安装

防干扰滤光器(仅限于NX5-M10R□)

· 紧固扭矩应在0.8N·m以下。
· 两个透过型传感器贴近安装时请使用防干扰滤光器(另售)。

· 有两种防干扰滤光器。两个透过型传感器必须安装不同的防干扰滤光器。
注：滤光器不能用于NX5-M30A或NX5-M30B。

其它

· 电源接通后的短时间(50ms)内，请勿使用。
· 按照规定，保护构造中应包括电缆在内。但由于电缆末端未经防水处理，所以其不在保护范围内。因此，请勿采用可能导致水从电缆末端渗入的使用方法。

回归反射型传感器 (NX5-RM7□)

带偏极滤光器的回归反射型传感器(NX5-PRVM5□)

·当检测有光泽材料时，请注意以下几点。
① 使图中L足够长。
② 使物体和传感器成10°～30°角安装。
※ NX5-PRVM5□不需要以上调节。
· 如果发光物体用透明薄膜覆盖或包裹(如下所述)，带偏极滤光器的回归反射型传感器可能无法检测到。在这种情况下，请按照以下步骤操作。

检测物体实例
· 由清晰薄膜包裹的罐头
· 用塑料薄膜覆盖的铝片
· 金色或银色(有光泽)的标签或包装纸
步骤
· 在安装时，根据检测物体倾斜传感器。
· 减小灵敏度。
· 增大传感器和检测物体之间的距离。

尺寸(单位：mm)

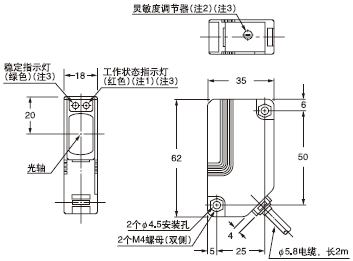

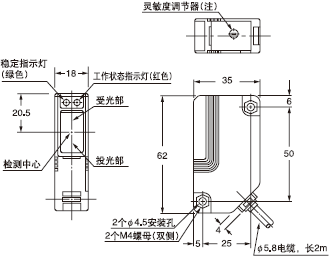

NX5-M10RA NX5-M30A NX5-M10RB NX5-M30B 传感器	NX5-PRVM5A NX5-RM7A NX5-PRVM5B NX5-RM7B 传感器
注：1) NX5-M30□投光器上的电源指示灯(红色)。注：2) NX5-M30□上不装备。注：3) 投光器上不装备。	注：NX5-RM7□上不装备。

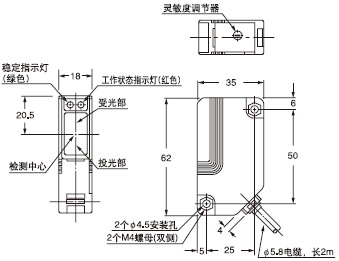

NX5-D700A NX5-D700B 传感器	RF-230 反射镜(回归反射型传感器附件)

RF-220 反射镜(另售)	RF-210 反射镜(另售)

RF-11 反光带(另售)	RF-12 反光带(另售)

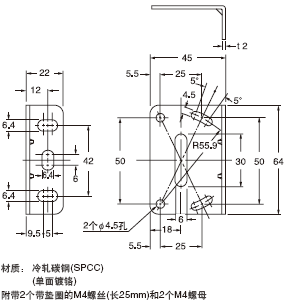

MS-NX5-1 传感器安装支架(另售)
	装配尺寸带NX5-M10R□受光器的安装图

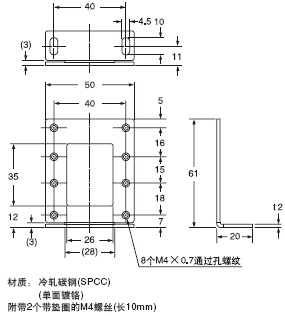

MS-NX5-2 传感器安装支架(另售)
	装配尺寸带NX5-M10R□受光器的安装图

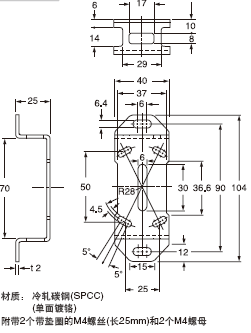

MS-NX5-3 传感器安装支架(另售)
	装配尺寸带NX5-M10R□受光器的安装图
MS-RF21-1 RF-210反射镜安装支架(另售)
材质：不锈钢(SUS304) 附带2个带垫圈的M3螺丝(长12mm)	装配尺寸
MS-RF22 RF-220反射镜安装支架(另售)
	装配尺寸

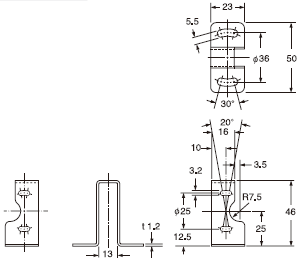

MS-RF23 RF-230反射镜安装支架(另售)
	装配尺寸
