端子连接型多电压光电传感器

VF系列

特点：使用方便的端子连接器

产品特点：

便捷的新构造

带偏极滤光器的回归反射型传感器 (VF-PRM3)

不论有光泽物体在哪个方向移动，VF-PRM3都能准确无误的检测出来。

长检测距离

定时功能型

多电压

VF系列确保在其长检测距离内稳定检测。
透过型

回归反射型

扩散反射型

检测信号可方便地转换成适用于控制过程的信号。它同样适用于PLC输入。
·定时时间：0.1～5秒(可变)
·操作：
ON延迟
OFF延迟
单触式
(不使用定时器)

VF系列可以在24～240V AC或12～240V DC的电压下工作，适用于所有的电源电压。

用途

停车库内汽车定位

检测移动的物体

检测电线线圈的末端

订购指南

种类形状 检测距离 型号 定时功能 电源电压 输出

透过型 10m VF-M10 —— 24～240V AC
＋10 / －15%
或
12～240V DC
＋10 / －15% 继电器接点1a

VF-M10T 装备

回归反射型 0.1～5m(注1) VF-RM5 ——

VF-RM5T 装备

带偏极滤光器 0.2～3m(注1) VF-PRM3 ——

扩散反射型 500mm VF-D500 ——

VF-D500T 装备

长检测距离 1m VF-D1000 ——

VF-D1000T 装备
注：1) 回归反射型传感器的检测距离是对反射镜RF-230的值。另外，检测距离是反射镜的可设定范围。传感器可检测出0.1m(VF-PRM3：0.2m)内的物体。

附件

MS-N70(传感器安装支架) RF-230(反射镜) VF-SKG(短路金属接头)

配件(另售)

品名型号说明

狭缝透光罩
(仅用于透过型传感器) OS-VF-3×6
(狭缝尺寸3×6mm)

单侧安装 ·检测距离：2m
·最小检测物体：φ 20mm

双侧安装 ·检测距离：1m
·最小检测物体：3×6mm

OS-VF-6×12
(狭缝尺寸6×12mm)

单侧安装 ·检测距离：4m
·最小检测物体：φ 20mm

双侧安装 ·检测距离：3m
·最小检测物体：6×12mm

反射镜
(仅用于回归反射型传感器) RF-220 ·检测距离： 0.1～4m(VF-RM5□) 0.2～2m(VF-PRM3)
·检测物体：φ 35mm以上不透明物体

反射镜安装支架 MS-RF22 用于RF-220

MS-RF23 用于RF-230

传感器检查器 (注) CHX-SC2 适用于透过型传感器的光轴对齐，受光器的最佳位置由
指示灯和音频信号指示。
注：详情请参阅《特殊用途、外围设备篇产品目录》的传感器检查器CHX-SC2。

狭缝透光罩 反射镜 反射镜安装支架

OS-VF-3×6 /OS-VF-6×12 MS-NX5-2 MS-NX5-3 OS-NX5-3×6

一按便可安装在传感器的前面

附带2个带垫圈的M4螺丝(长10mm)
附带2个带垫圈的M3螺丝(长8mm)

传感器检查器

CHX-SC2

技术信息：

规格

种类 透过型 回归反射型 扩散反射型

带定时器 带定时器 带偏极滤光器 带定时器 带定时器

型号 VF-M10 VF-M10T VF-RM5 VF-RM5T VF-PRM3 VF-D500 VF-D500T VF-D1000 VF-D1000T

检测距离 10m 0.1～5m(注1) 0.2～3m(注1) 500mm(注2) 1m(注2)

检测物体 φ 20mm以上不透明体(注3) φ 50mm以上不透明体或半透明体(注1) φ 50mm以上不透明体，半透明体或有光泽物体(注1) 不透明体、半透明体或透明体

应差 —— 工作距离的15%以下

电源电压 24～240V AC＋10/ －15%或12～240V DC＋10/ －15%

消耗电力 投光器：3VA以下(平均：1.5W以下)
受光器：3VA以下(平均：1.5W以下) 3VA以下(平均：1.5W以下)

输出继电器接点1a
·断开容量：250V 1A AC(电阻负荷)30V 2A DC(电阻负荷)
·电子寿命：50万次以上转换工作(转换频率3,600次工作/小时)
·机器寿命：1亿次以上转换工作(转换频率36,000次工作/小时)

输出工作 可在入光时ON或非入光时ON之间切换选择

反应时间 20ms以下

工作状态指示灯 红色LED(输出ON时亮起)

灵敏度调节器 —— 持续可变调节器

定时功能
(0.1～5秒可变) —— 可在ON延迟，OFF延迟和单触间选择 —— 可在ON延迟，OFF延迟和单触间选择 —— 可在ON延迟，OFF延迟和单触间选择可在ON延迟，OFF延迟和单触间选择

环
境
性
能 保护构造 IP66(IEC)

周围温度 －10～＋60°C(注意不可结露、结冰)，存储：－20～＋70°C

周围湿度 35～85%RH，存储：35～85%RH

周围照明度 白炽灯：受光面照明度 3,500x

耐电压 1分钟始AC1,500V 电源与输出端子之间，1分钟 AC1,000V 继电器接点端子之间

绝缘电阻 电源与输出端子之间，继电器接点端子之间，20MΩ以上，基于DC500V高阻表

耐振动 频率：10～55Hz，双振幅：1.5mm，X, Y和Z各方向2小时

耐冲击 加速度：100m/s²(约10G)，X, Y和Z各方向3次

投光二极体 红外线LED(调制式) 红色LED(调制式) 红外线LED(调制式)

投光波峰波长 950μm 660μm 950μm

材质外壳：PBT，透镜：丙烯(VF-PRM3的正面：三醋酸酯)

连接方式 旋入端子连接

电缆适用于圆形电缆φ 6～φ 10mm(导体横截面积：0.25～0.75mm²)

电缆长度 用0.3mm²以上橡皮电缆全长可延至100m (透过型：投光器与受光器各1根)

重量投光器：约75g
受光器：约95g 约95g

附件 MS-N70(传感器安装支架)：1套，密封套或密封套垫圈：1套，密封套包装：(大/小各1个)1套
VF-SKG(短路金属接点)：1个，RF-230(反射镜)：1个用于回归反射型传感器
调整螺丝刀：1个扩散反射型传感器和带定时功能传感器(后缀带“T”)
(透过型传感器附带2套传感器安装支架，密封套、密封套垫圈、密封套包装)
注：
1) 回归反射型传感器的检测距离是对反射镜RF-230的值。另外，检测距离是反射镜可设定范围。传感器能够检测出0.1m(VF-PRM3: 0.2m)以内的物体。
2) 扩散反射型传感器的检测距离是以白色无光泽纸(200×200mm)作为检测物体时检测得。
3) 如果安装了狭缝透光罩(另售)，即使是3×6mm的物体也能检测到。

I/O电路图
注：透过型传感器投光器只有两个电源端子(1和2)。
检测特性图(典型)

所有型号

设定距离和过量增溢之间的相互关系

VF-M10 VF-M10T 透过型

平行移动特性
角度特性 带狭缝透光罩的平行移动特性

(OS-VF-6×12)

带狭缝透光罩的角度特性 带狭缝透光罩的平行移动特性 带狭缝透光罩的角度特性

(OS-VF-6×12)
(OS-VF-3×6)
(OS-VF-3×6)

VF-RM5 VF-RM5T 回归反射型

平行移动特性
角度特性

VF-PRM3 回归反射型

平行移动特性
角度特性

VF-D500 VF-D500T扩散反射型

VF-D1000 VF-D1000T扩散反射型

检测领域特性 检测领域特性

使用指南

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。

安装

接线

·紧固扭矩应在0.78N·m以下。
· 应使用直径为φ 6～φ 10mm的环形电缆，若电缆尺寸不符合规定或被弯曲过，则电缆不防水。

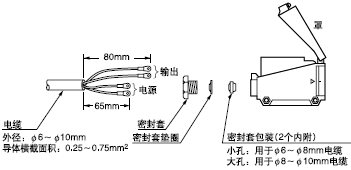

· 请按下图所示准备电缆端。

端子位置

适用压接接头尺寸(单位：mm

圆形 Y形

注：使用带绝缘套筒的压接接头。推荐压接接头：规定尺寸1.25×3.5

短路金属接头安装(VF-SKG)

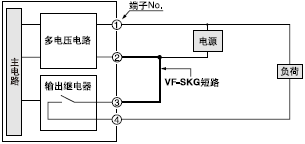

· 若传感器与负荷使用同一电源，则使用短路金属接头后就只用接一条线。

连接实例

安装

· 旋松端子2和3上的螺丝。如下图所示在端子上安装短路金属接头VF-SKG。

回归反射型传感器(VF-RM5和VF-RM5T)

带偏极滤光器的回归反射型传感器(VF-PRM3)

·检测有光泽材料时，请按下列几点操作。
1 使图中L足够长。
2 与检测物体成10°～30°角度安装。
※ VF-PRM3无须上述调节。

· 如果发光物体用透明薄膜覆盖或包裹(如下所述)，则带偏
极滤光器的回归反射型传感器可能无法检测到。在这种情况下，请按以下步骤操作。
检测物体实例
·由清晰薄膜包裹的罐头
·用塑料薄膜覆盖的铝片
·金色或银色(有光泽)的标签或包装纸
步骤
·在安装时根据检测物体倾斜传感器。
·减小灵敏度。
·增大传感器与检测物体之间的距离。

定时功能与输出工作
·装备定时器型有三种方便的定时功能。
ON延迟(OND)
<功能>：忽略短输出信号。
<用途>：由于只接收长信号，此功能适用于生产线阻塞时和对运行时间较长的物体的检测。
OFF延迟(OFD)
<功能>：使输出信号延长一段固定的时间。
<用途>：适用于输出信号太短以致连接设备没有反应时的检测。
单触式(OSD)
<功能>：检测到信号后输出固定宽度的信号。
<用途>：适用于连接设备的输入规格需要固定宽度的信号时的检测。当然，也适用于将较短宽度信号增至所需的宽度。

亦可用于其他多种用途。
转换开关与定时工作

其他
·电源接通后的短时间(200ms)内，请勿使用。

尺寸(单位：mm)

VF-M10□ VF-RM5□VF-D500□ VF-D1000□传感器

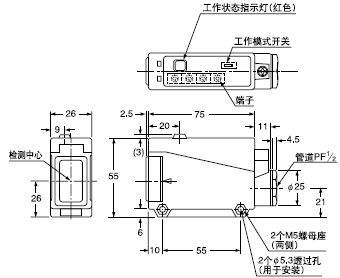

VF-PRM3 传感器

注：
1) 除投光器外，所有部件都装备了工作状态指示灯。
2) 只有扩散反射型的传感器装备了灵敏度调节器。
3) 只有装备了定时器的传感器有定时器调节器和定时器工作模式开关。

RF-230 反射镜(回归反射型传感器的附件)

RF-220 反射镜(另售)

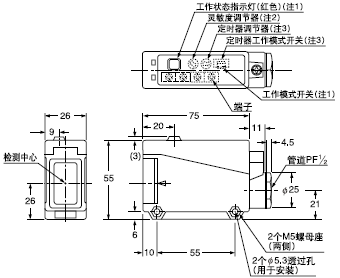

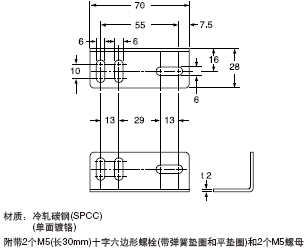

MS-N70 传感器安装支架(附件)

装配尺寸 VF-PRM3的安装示意图

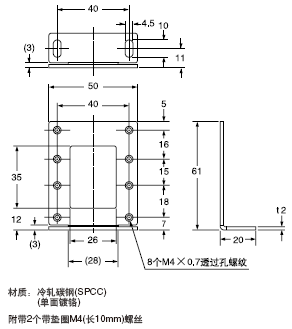

MS-RF22 RF-220反射镜安装支架(另售)

装配尺寸

MS-RF23 RF-230反射镜安装支架(另售)

装配尺寸
