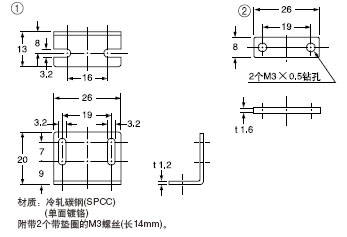

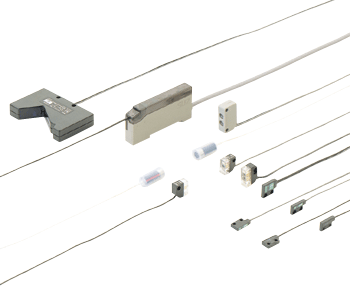

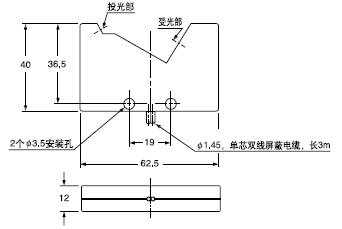

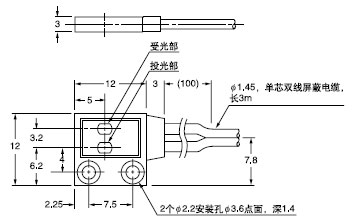

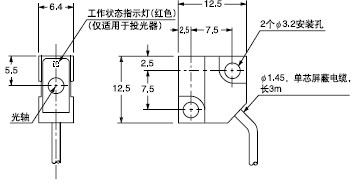

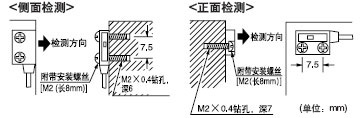

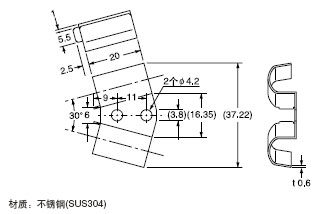

| 限定灵敏度的设定 |
| 细微检测的设定只有在没有检测物体时，按一下按扭。 |
| 检测微小物体 |
不检测背景的稳定检测 |
 |
 | |
| 设定步骤 |
| 步骤 |
操作 |
| 1) |

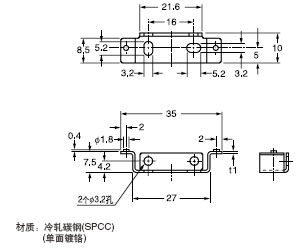

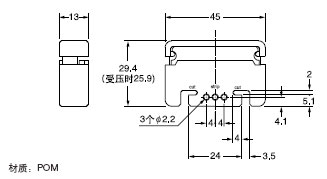

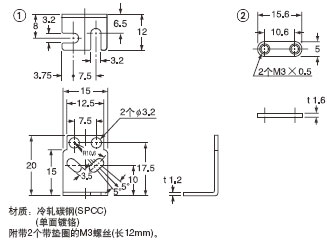

在无检测物体和稳定受光条件下设定传感器。

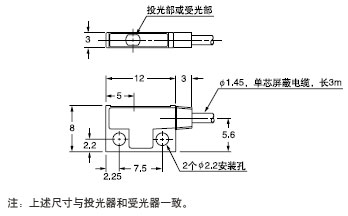

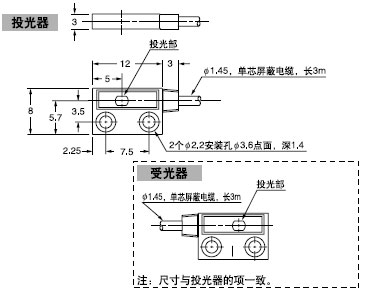

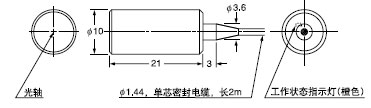

| 透过型 |

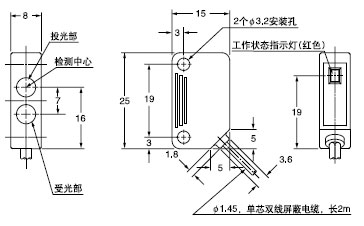

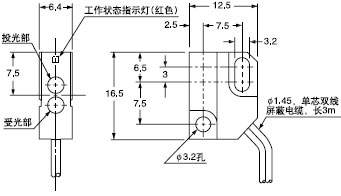

扩散反射型 |
标识传感器 |
 | |
| 2) |

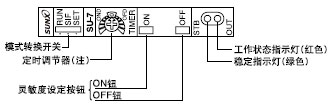

将模式转换开关设定在“SET”。 |
 |
| 3) |
按下“ON”或“OFF”按钮3秒以上，基准值会比没有检测物体时降低或提高15%，如右图所示。(请注意输出工作不能相反。)例如，检测微小物体时应按下“ON”按钮。 |
 |
| 4) |
将模式转换开关设定在“RUN”。 |
 | |
|
|
| 灵敏度转换 |
| 如果在物体存在或物体缺少状态下入射光稳定，把基准值转换至此状态，即使入射光在其他状态下不稳定，仍可进行稳定检测。设定水平同限定灵敏度的设定。但是，由于工作水平是在一般灵敏度设定后转换的，输出工作是可选的。 |
| 设定步骤 |
| 步骤 |
操作 |
| 1) |
按以下标准设定步骤设定灵敏度。
(如灵敏度的余量很小时，不能进行灵敏度转换。) |
| 2) |
将模式转换开关设定在“SIF”。 |
 |
| 3) |
按下在稳定受光状态的灵敏度设定按钮。例如，对于扩散反射型传感器，如果存在背景物体，只有在背景物体被检测后按下按钮。
 |
| 4) |
将模式转换开关设定在“RUN”。 |
| |
|
|
| · SU-79能保存4档灵敏度水平，可按您的需要进行选择。 |
| 灵敏度保存 |
| 步骤 |
操作 |
| 1) |
将模式转换开关设定在“SET”。 |
|
| 2) |
用遥控灵敏度选择输入1和2，高或低来指定保存灵敏度的信道。

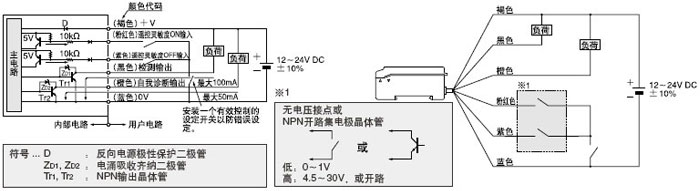

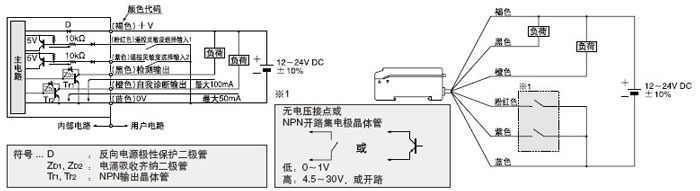

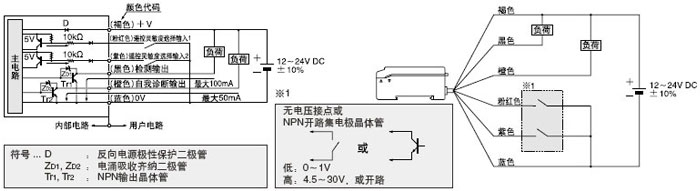

| 接线 |
信号状态 |
信道选择 |
 |
低：0～1V
高：4.5～30V或开路
输入电阻：10kΩ |
 | |
| 3) |
设定灵敏度。 |
| 4) |
指定另一信道，再次设定灵敏度。 |
| 5) |
将模式转换开关设定在“RUN”。 |
| |
| 灵敏度转换 |
| 步骤 |
操作 |
| 1) |
将模式转换开关设定在“RUN”。 |
|
| 2) |
用遥控灵敏度选择输入1和2，高或低来指定您希望选择的信道。 | |
|
|
| · 设定灵敏度后，稳定性的余量也确定了，当模式转换开关从“SET”变为“SIF”或“RUN”时，稳定指示灯(绿色)闪烁。闪烁的次数表明稳定性的余量。 |
| 闪烁次数 |
0 |
1 |
2 |
3 |
4 |
5 |
余量(%)
(与基准值相应的余量) |
15 以下 |
15～30 |
30～45 |
45～60 |
60～75 |
75以上 | |
|
|

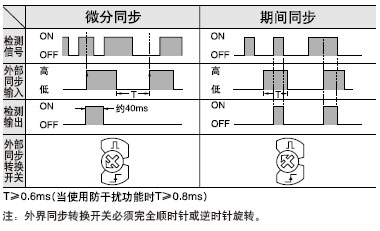

| · 外部同步功能要用来控制检测同步。可用微分同步或期间同步。 |
 |
|
|

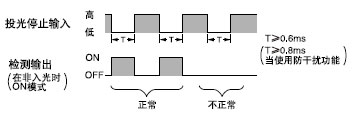

| · 投光停止输入(紫色)短路成0V时，停止投光。由于无检测物体时检测输出能设为ON/OFF，此功能可用于起始检测。短路至0V，并打开输入，不断重复。如果检测输出按此操作，则传感器工作良好，否则相反。 |
 |
|
|
| · 每种SU-7系列的放大器(除SU-75)都装备有一个可调节ON/OFF延迟定时器(0～5秒)。 |
| ON延迟 |
 |
| 由于只有长信号显示，如果线受阻，或者是需运行很长时间的物体，此功能可用于检测。 |
| OFF延迟 |
| 因为输出信号延续一个固定时间间隔，当输出信号太短以致于连接设备不能反应时，则此功能有用。 |
|
|
旋转计时调节器来调节ON或OFF延迟的持续时间。
注： 在“SET”模式下调节计时器，而不允许在“SIF”或“RUN”模式下调节。 |
 |
|
|
| · 每个SU-7放大器都装备有防干扰功能。通过设定不同的投光频率，检测头可贴近安装。(最多两个) |
| 设定 |
| 步骤 |
操作 |
| 1) |
将模式转换开关设定在“SET”。 |
|
| 2) |
同时按住“ON”和“OFF”按钮2秒以上，稳定指示灯(绿色)闪烁。 |
 |
| 3) |
按下“ON”按钮。(稳定指示灯闪烁2次)[反应时间：0.6ms以下(注1)] |
 |
| 4) |
将模式转换开关设定在“RUN”。(可完成一台放大器的设定。) |
|
| 5) |
第2台放大器重复步骤1和2。 |
|
| 6) |
按下“OFF”按钮。(稳定指示灯闪烁2次)[反应时间：0.8ms以下(注1)] |
 |
| 7) |
将模式转换开关设定在“RUN”。(设定完成。) |
| |
| 取消 |
| 步骤 |
操作 |
| 1) |
同时按住“ON”和“OFF”按钮2秒以上，稳定指示灯(绿色)闪烁。 |
 |
| 2) |
再次同时按住“ON”和“OFF”按钮(稳定指示灯闪烁2次)。 | |
注：1) 防干扰功能增加应差和反应时间。设定之后，确保检查工作。
注：2) 当透过型传感器使用防干扰功能时，通过标准设定，限制设定或转换设定来设定灵敏度。 |
|
|

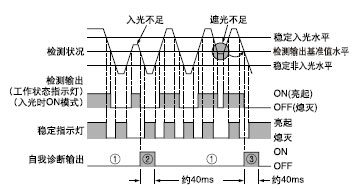

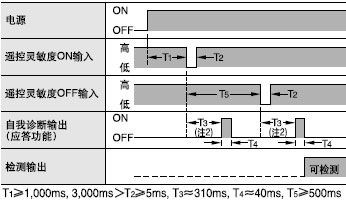

| · 传感器检查入光量，如果因灰尘，污垢或光轴未对齐而使强度降低，则会产生输出。 |
 |
1) 自我诊断输出晶体管在稳定检测时保持在“OFF”状况。
2) 当检测输出变化时，如入光量未达到稳定受光或稳定非入光水平，自我诊断输出变为ON，在约40ms后它将自动恢复。另外，当检测输出由入光变为非入光(遮光)状态时，自我诊断输出会发生变化。(检测输出的操作不会受到影响)
3)在非入光(遮光)不足情况下，在自我诊断输出变为ON之前有一段延续时间。 |
|
|
· 电源接通后的短时间(0.5秒)内，请勿使用。

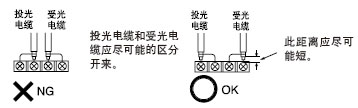

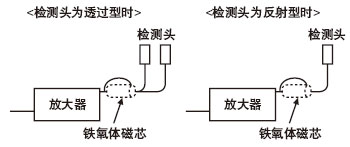

请在电缆上安装铁氧体磁芯 |
 |
| 在放大器侧附近安装铁氧体磁芯 。此时，请将检测头电缆绕成2卷 |
使用铁氧体磁芯时，请准备好下述产品1（或类似产品）。
<推荐产品>
ESD-SE-110[NEC东金株式会社生产] |
