U形微型光电传感器

PM24/44/54系列

特点：超小尺寸、既节省空间，又便于快速安装！

产品特点:

超小型

超小型PM-□24(-R)的结构使设备小型化，即使是小电缆型也变得很小。

比原来的小电缆型更小

装备有两个独立的输出

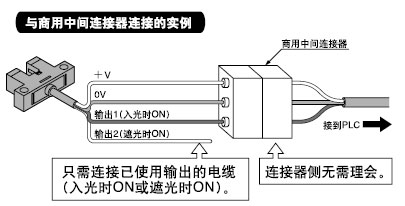

所有型号均装备有两个独立输出－入光时ON和遮光时ON，可根据使用场所的不同，应付不同输出要求。由于装备有两个独立的输出，根本不存在使输出转化为控制输入的繁琐操作，也不必担心由于电缆的损坏而造成逆逻辑等问题的发生。传感器可与存在的接线连接。

注：请将不使用的输出电线绝缘。

快速安装联结连接器

备有便于维修的连接器型。专用连接器是世界第一款联结连接器。只需用专用钳子夹紧，无需焊接或绝缘处理。此外，还备有附带连接器的电缆。

多种型号选择

备有17种形状及34种型号。您可以从中选出满足您安装条件的型号。

全球适用

符合欧洲EMC检测标准并取得了UL认证。同时备有NPN和PNP输出型。

应用

检测滚动物体的起点
可通过旋转物体上的狭缝来检测起点。

检定模板的位置
当检测到挡块时，模板停止运行。
检测起点和运动物体的超限运动
使用基座上的挡块检测起点和超限运动。

订购指南

种类 形状(mm) 检测距离 型号(注) 输出 输出工作

超小型 K 型 5mm(固定) PM-K24 NPN开路集电极晶体管装备两个输出：
入光时ON/遮光时ON

PM-K24P PNP开路集电极晶体管

PM-K24-R NPN开路集电极晶体管

L 型 PM-L24 NPN开路集电极晶体管

PM-L24P PNP开路集电极晶体管

PM-L24-R NPN开路集电极晶体管

F 型 PM-F24 NPN开路集电极晶体管

PM-F24P PNP开路集电极晶体管

PM-F24-R NPN开路集电极晶体管

R 型 PM-R24 NPN开路集电极晶体管

PM-R24P PNP开路集电极晶体管

PM-R24-R NPN开路集电极晶体管

U 型 PM-U24 NPN开路集电极晶体管

PM-U24P PNP开路集电极晶体管

PM-U24-R NPN开路集电极晶体管

注：后缀“-R”表明耐弯曲电缆型。

种类 形状(mm) 检测距离 型号 输出 输出工作

小型带
电
缆 K 型 5 mm(固定) PM-K44 NPN开路集电极晶体管装备两个输出：
入光时ON/遮光时ON

PM-K44P PNP开路集电极晶体管

T 型 PM-T44 NPN开路集电极晶体管

PM-T44P PNP开路集电极晶体管

L 型 PM-L44 NPN开路集电极晶体管

PM-L44P PNP开路集电极晶体管

Y 型 PM-Y44 NPN开路集电极晶体管

PM-Y44P PNP开路集电极晶体管

F 型 PM-F44 NPN开路集电极晶体管

PM-F44P PNP开路集电极晶体管

R 型 PM-R44 NPN开路集电极晶体管

PM-R44P PNP开路集电极晶体管

带
连
接
器 K 型 PM-K54 NPN开路集电极晶体管

PM-K54P PNP开路集电极晶体管

T 型 PM-T54 NPN开路集电极晶体管

PM-T54P PNP开路集电极晶体管

L 型 PM-L54 NPN开路集电极晶体管

PM-L54P PNP开路集电极晶体管

Y 型 PM-Y54 NPN开路集电极晶体管

PM-Y54P PNP开路集电极晶体管

F 型 PM-F54 NPN开路集电极晶体管

PM-F54P PNP开路集电极晶体管

R 型 PM-R54 NPN开路集电极晶体管

PM-R54P PNP开路集电极晶体管

3m电缆长度型备有3m电缆长度型(标准：1m)。

型号表

种　类 标准型 3m电缆长度型

超
小
型 K型 PM-K24 PM-K24-C3

L型 PM-L24 PM-L24-C3

F型 PM-F24 PM-F24-C3

R型 PM-R24 PM-R24-C3

U型 PM-U24 PM-U24-C3

小
型带
电
缆 K型 NPN输出 PM-K44 PM-K44-C3

PNP输出 PM-K44P PM-K44P-C3

T型 NPN输出 PM-T44 PM-T44-C3

PNP输出 PM-T44P PM-T44P-C3

L型 NPN输出 PM-L44 PM-L44-C3

PNP输出 PM- L44P PM- L44P-C3

Y型 NPN输出 PM-Y44 PM-Y44-C3

PNP输出 PM-Y44P PM-Y44P-C3

F型 NPN输出 PM-F44 PM-F44-C3

PNP输出 PM-F44P PM-F44P-C3

R型 NPN输出 PM-R44 PM-R44-C3

PNP输出 PM-R44P PM-R44P-C3

配件(另售)

品名型号说明

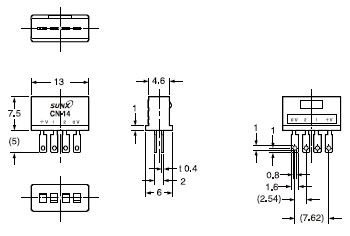

连接器 CN-14 焊接连接器

联结连接器 CN-14H 连接器可简单地与0.08～0.2mm²电缆连接，一夹即可。引线直径：φ 0.7～φ 1.2mm

CN-14H-2 适用于UL标准电缆。连接器可简单地与
0.18～0.22mm²的电缆连接，一夹即可。
引线直径：φ 1.2～φ 1.52mm

带电缆的连接器 CN-14H-C1 长1m 约20g 连接器型附0.18mm²的4芯橡皮电缆电缆直径：φ 3.8mm

CN-14H-C3 长3m 约65g

联结钳 CN-HP 联结连接器CN-14H和CN-14H-2专用联结钳。

安装螺丝 MS-M2 带垫圈的安装螺丝用于超小型传感器(一组50个)。备有弹簧垫圈，可安全安装。

连接器

联结连接器

附带连接器的电缆

联结钳

安装螺丝

CN-14

CN-14H/CN-14H-2

CN-14H-C1/CN-14H-C3

CN-HP

MS-M2

技术信息:

规格

种　类 超小型 小　型

耐弯曲电缆带电缆带连接器

NPN输出型 PM-□24 PM-□24-R PM-□44 PM-□54

PNP输出型 PM-□24P ------ PM-□44P PM-□54P

检测距离 5mm(固定)

最小检测物体 0.8×1.8mm不透明体

应差 0.05mm以下

重复精度 0.03mm以下

电源电压 5～24V DC±10% 脉动P-P10%以下

消耗电流 15mA以下

输出
NP N开路集电极晶体管
·最大流入电流：50mA
·外加电压：30V DC以下(输出和0V之间)
·剩余电压：0.7V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时)
PN P开路集电极晶体管
·最大源电流：50mA
·外加电压：30V DC以下(输出和＋V之间)
·剩余电压：0.7V以下(源电流为50mA时)
0.4V以下(源电流为16mA时)

输出工作 装备两个输出：入光时ON／遮光时ON

反应时间 入光时：20μs以下
遮光时：100μs以下
(反应频率：1KHz以上)(注1)

工作状态指示灯 朱红色LED(入光时亮起)

环
境
性
能 周围温度(注2，3) －25～+55°C(注意不可结露、结冰)，存储：－30～+80°C

周围湿度 35～85%RH，存储：35～85%RH

周围照明度 荧光灯：受光面照明度 1,000x

耐电压 AC1,000V 1分钟，所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表

耐振动 频率：10～2,000Hz，双振幅：1.5mm，X,Y和Z各方向2小时

耐冲击 加速度：15,000m/s²(约1,500 G)，X,Y和Z各方向3次

投光二极体 红外线LED(非调制式)

材质外壳：PBT，狭缝罩：聚碳酸酯，端子部分[仅PM-□54(P)]：镀焊锡

电缆 0.09mm² 4芯橡皮电缆[PM-□24-R：0.1mm²耐弯曲，耐油，耐热型橡皮电缆(注4)]，长1m ------

电缆延长 0.3mm²以上的电缆全长可延长至100m

重量约10g 约15g 约3g

注：

1) 反应频率是指下图所示圆板转动时的值。

2) 如果超小型PM-□24(-R)在＋50°C的温度下使用，请务必将其安装于金属体上。
3) 请注意，当周围温度接近于－10°C时，PM-□24-R型电缆会失去伸缩性。
4) PM-□24-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时，固定传感器电缆接点使得没有压力施加在上面。

I/O电路图和线路图

PM-□24 PM-□24-R PM-□44 PM-□54 (NPN输出型)

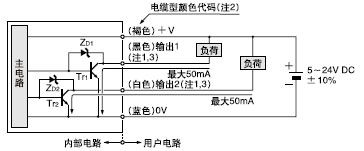

I/O电路图

线路图

注：
1) 确保正确连接端子，因为传感器不装备反向极性保护电路。
而且，输出不装备短路保护电路，请勿将它们与电源或容量负荷
直接连接。错误连接可能导致损坏。
2) 附带的连接器的电缆颜色代码是相同的。
3) 请将不使用的输出电线绝缘。
输出工作

颜色代码 输出工作

输出1 黑色入光时ON

输出2 白色遮光时ON

符号 ... ZD1, ZD2 ：电涌吸收齐纳二极管
Tr1, Tr2 ： NPN输出晶体管

PM-□24P PM-□44P PM-□54P (PNP输出型)

I/O电路图

线路图

注：1) 确保正确连接端子，因为传感器不装备反向极性保护电路。
而且，输出不装备短路保护电路，请勿将它们与电源或容量负荷
直接连接。错误连接可能导致损坏。
注： 2) 附带的连接器的电缆颜色代码是相同的。
注： 3) 请将不使用的输出电线绝缘。
输出工作

颜色代码 输出工作

输出1 黑色入光时ON

输出2 白色遮光时ON

符号 ... ZD1, ZD2 ：电涌吸收齐纳二极管
Tr1, Tr2 ： NPN输出晶体管

PM-□24(P)PM-□24-R (超小型)

检测位置特性

PM-L44(P)/K44(P) PM-L54(P)/K54(P) 小型

检测位置特性

使用指南

所有型号

该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。

因传感器不装备反向极性保护电路，请确保端子连接正确。
而且，输出不装备短路保护电路，请勿将它与电源或容量负荷直接连接。错误接线可能导致损坏。

其他

· 由于传感器用于设备内部，没有防止外部光的措施。注意不要使外部光直接照射在受光区。
· 电源接通后的短时间(50ms)内，请勿使用。
· PM-□24-R使用的电缆是用于移动基座的耐弯曲电缆。当传感器安装在移动基座上时，固定
传感器接点使没有压力施加在上面。
· 请注意当周围温度接近－10°C时，PM-□24-R电缆会失去可弯曲性。

安装

· 当用螺丝固定传感器时，请用M3螺丝[PM-□24(P)、PM-□24-R时用M2螺丝]，紧固扭矩不可超出以下给出的值。并且，请用小的圆形平垫圈。(M3：φ 6mm, M2：φ 4.3mm)

型　号 紧固扭矩

PM-□24(P) 0.15N·m

PM-□24-R

PM-□44(P) 0.5N·m

PM-□54(P)

注：超小型PM-□24(-R)在+50°C以上的周围温度下使用，
请务必将其安装于金属体上。

电缆延长

· 0.3mm²以上的电缆可延长至100m，然而由于电缆的延长会引起
电压下降，因此必须确保与传感器相连的电缆尾端及传感器端子的
电源电压在额定值内。但是，当包括连接传感器的电缆在内的电缆长度如下表所述，就没必要确认电压。

导体横截面面积 电缆总长度

0.08～0.1mm² 最长5m

0.2mm² 最长10m

0.3mm²S 最长20m

PM-□54PM-□54P

插上与拔去连接器注意事项

· 不要插上或拔去连接器10次以上。
· 请勿在连接器和传感器的端子上施加5N以上的压力。如果不按照上述注意事项操作，会造成接触不良。

插上与拔去连接器的步骤

1 将连接器直接插入传感器直到连接器接线片被传感器挂钩锁住。

2 当拔出时，确保施加足够的力使连接器接线片可以从挂钩松开。
然后将其拔下。

注意事项：
确保插上与拔去连接器时握住连接器。插上与拔去
连接器时，请勿握住端子或电缆。否则会造成接触不良。

联结连接器CN-14H及CN-14H-2的卷边

型号 CN-14H CN-14H-2

导体横截
面面积 0.08～0.2mm²
(AWG28～AWG24) 0.18～0.22mm²
(AWG25～AWG24)

电线直径 φ 0.7～φ 1.2mm φ 1.2～φ 1.52mm

电线绝缘材料 氯乙烯或聚乙烯

压接方法

1 剥去电缆外壳15mm以上，然后将电线插入连接器的插孔内，
直至电线头接触到插孔底部。

2 用专门的联结钳CN-HP压接。
注：
1) 当连接或分离带电缆的连接器时，务必在工作开始前
固定连接器。
2) 压接后，不要拉动电缆。

注意事项：请用专门的联结钳CN-HP。不可使用商用钳。

· 使用传感器之前，固定电缆以避免给压接部分造成直接压力。

焊接 (连接器CN-14和传感器)

· 如果直接在端子焊接，请严格遵循以下给出的条件。

焊接温度 260°C以下

焊接时间 3s以下

焊接位置 参阅右图
