光幕传感器

SF4B系列

特点：兼顾安全性和生产性的新设想

产品特点：

由不断追求安全性和生产性而产生的新设想。

保留了强抗外部光线干扰这一广泛应用于工厂中的“SF4-A系列”的基本功能，同时再加上由于安全距离的减少而实现的装置小型化，在光幕传感器中内置的屏蔽控制电路，以及即使生产线在屏蔽控制中停止后也能重新起动的过载功能的装备，使该光幕传感器兼具了生产性和安全性。

Finger type SF4B-F□	Hand type SF4B-H□	Arm/Foot type SF4B-A□

有助于装置小型化

最小检测物体φ14mm　Finger型登场，安全距离大幅缩短，生产性得到提高。

安全距离大幅缩短，生产性得到提高！

由于Finger型的投入使用，使设备实现了小型化，从而提高了工作效率，并削减了最低成本。

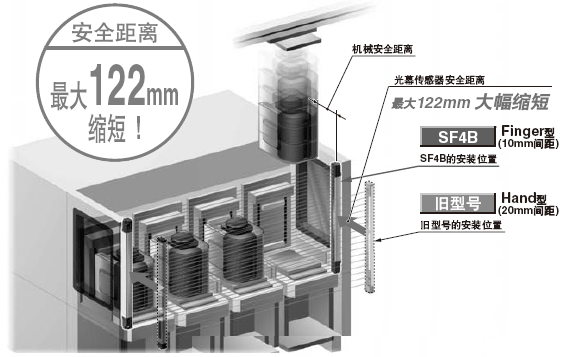

由于Finger型的最小检测物体尺寸仅为φ14mm，因此与旧型号相比，其由国际ISO 13855标准规定的安全距离最大缩短了122mm。由此带来的装置小型化可为生产性和空间效率的提高做出贡献。

安全距离大幅缩短，生产性得到提高！

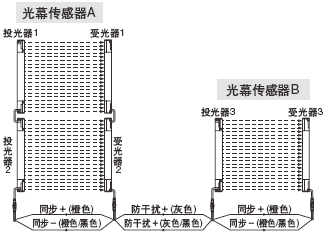

最多可串联连接3套

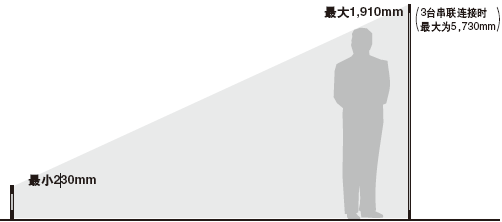

备有保护高度从230mm到1,910mm (Finger型为 1,270mm)的各种规格。如果使用另售的串联连接电缆，则最多可串联连接3套(最大192光轴)。由于节省了配线从而使低成本和防干扰得以实现。

最多可串联连接3套！	备有5m长串联连接电缆！	不同型号可混合串联连接。

有助于装置小型化

由于主体长度=保护高度，因此可实现高效安装。《新提案》

由于主体长度=保护高度，因此当进行连接时，光幕传感器之间不存在死角。从而消除了因死角产生的危险的开口部，可放心使用。由于主体长度=保护高度，因此可实现高效安装。《新提案》

用于零死角安装的支架
备有便于进行零死角安装的专用支架。操作性能优良，可从光幕传感器正面安装以及调整光轴。

防止因工件引起的生产线停止

光幕传感器内置屏蔽功能灵活应用屏蔽控制功能从而确保生产性

是否安装了使光幕传感器在工件通过时不起反应的电路？

装备屏蔽控制功能，兼顾安全性和生产性。

装备有屏蔽控制功能，仅在人体通过时生产线停止，而工件通过时则可照常运行。可将屏蔽传感器和屏蔽指示灯直接与光幕传感器连接，无需屏蔽专用的控制器。低成本，且兼顾安全性和生产性。

-可防止因工件通过引起的生产线停止
4个屏幕传感器中同时有2个以上被遮光时，工件的检测无效，光幕传感器内置屏蔽功能。可有效防止工件通过时生产线停止，从而确保生产性。当人体进入时，由于无法使两个以上同时被遮光，因此屏蔽功能不工作。

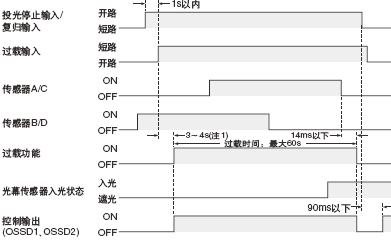

屏蔽控制中的生产线停止后仍可顺利安全的重新起动！装备过载功能

即使由于工件导致光幕传感器处于被遮光状态从而使电源关闭时，或在进入屏蔽前(屏蔽传感器只有一个被遮光的状态)生产线停止时，装置也可重新起动。对于原有专用设备，基于工件，不能在遮光状态中进行屏蔽控制。为此，必须要将工件清除后才能重新起动。但是，由于装备了过载功能，也可在不清除遮光工件的情况下顺利且安全的重新起动。
屏蔽控制中的生产线停止后仍可顺利安全的重新起动！装备过载功能

通过使用可针对特定光轴的屏蔽控制功能，提高安全性

使用手动控制器SFB-HC※(另售，参阅PDF P.12)，可仅对特定光轴进行屏蔽控制。由于可指定光轴，因此无需另外设置防止进入用的阻挡装置。
※ 使用SF4B-□-01(参阅PDF P.15)时，不能使用手动控制器。

屏蔽控制中(生产线工作)	生产线停止

例如，与工件高度一致，当屏蔽控制功能设定为从底端开始到第10根光轴为止时，如果第11根光轴以上的光轴被遮光时，则被判断为人体，从而机器停车。

防止因工件引起的生产线停止

构筑无需专用安全继电器组的安全电路传感器内置安全继电器功能，削减了零部件成本《新提案》

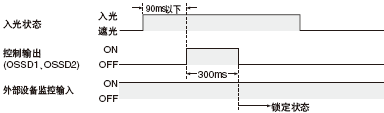

光幕传感器主体内置有外部设备的监控功能(继电器熔接监视等)，以及联锁功能。构筑无需安全继电器组的安全电路，另外由于控制盘也可小型化，从而有助于削减成本。

抑制生产线工作效率的低下

保留了先进的ELCA功能
减少了因相互干扰和外来光线引起的错误动作。

保留了先进的ELCA功能，该功能在SF4-A系列得到了市场的广泛认可

可抑制相互干扰及外来光线的影响。

可防止生产线工作效率的低下

● 无需防干扰线即可减少相互干扰已装备了经过现场实际验证的ELCA(Extraneous Light Check & Avoid)强抗干扰功能。由于光幕传感器的扫描定时器可自动转换，从而可免受干扰的影响，因此无需在装置间配置防干扰线，光幕传感器也可灵活设置。

● 减少了因外来光线引起的错误动作基于双扫描方式，重试处理等SUNX所独有的新功能，通过现场验证证实了该传感器可有效避免来至外部设备的瞬间外来光线干扰。由于减少了因外来光线引起的错误动作，从而使频繁停止情况大大减少，抑制了生产线工作效率的低下。

可帮助解决装置安装时产生的电气系统故障

错误内容一眼即可确认！装备数字错误指示灯

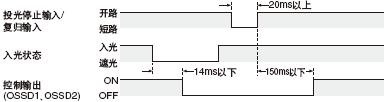

用于持续检查光幕传感器的电缆误接线，断线，短路，以及内部电路异常和异常入光等。当发生故障时，也能保持与检测时相同的输出(OFF信号)，从而在确保安全的基础上，通过数字显示告知错误内容。
由于无需像原先那样计算LED的闪烁次数，一眼即可确认错误内容，因此进行安装或维护时，通过电话等即可顺利进行技术支持。错误内容一眼即可确认！装备数字错误指示灯

保护光幕传感器并防止引发故障
装备有用于保护检测面不受碰撞的保护杆	检测面保护用正面防护罩
可有效防止检测面因与工件碰撞而导致破损情况的发生。(另售)	即使将光幕传感器设置在充满焊接飞溅物的恶劣环境中也可有效保护检测面。(另售)

可用工具调整光轴，简单方便。施工时间大幅缩短。

装备光轴对齐指示灯，一眼即可确认入光位置。

光轴对齐指示灯将光幕传感器的光轴分成4等分显示。作为光轴对齐的基准，当底端(或顶端)的光轴对齐时，LED呈红色闪烁。此后，光轴对齐的部分依次亮为红色，如果所有光轴都入光则所有的LED均亮为绿灯。再加上稳定指示灯(STB)，可更稳定的进行设置。

施工性大幅提高

由于安装支架的光轴对齐用六角孔螺栓可从前面拧入，因此可在确认六边形插头螺栓位置的同时进行作业。光轴对齐时的光幕传感器的角度调整更加易于进行，从而使施工性大大提高。

SF-LAT-2N的光轴对齐可在通电前精确完成

如果运用SF-LAT-2N(另售)激光光轴对齐器，采用易见的光轴对齐视点，即使是远距离安装，也可简单快速完成。此外，SF-LAT-2N激光光轴对齐器是电池带动的，所以光轴对齐可在光幕传感器实际通电前完成。 SF-LAT-2N的光轴对齐可在通电前精确完成

保养效率提高！

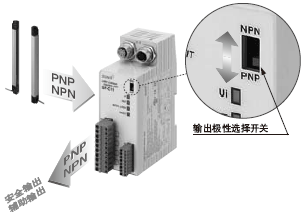

可对应PNP／NPN两种极性1个品种即可应对全球各种需求，且保养效率提高。保养效率提高！

世界通用的全球化设计对应PNP／NPN两种极性
《业界第一》※基于2005年6月SUNX进行的研究。

均使用统一的维修零件《新提案》
备有旧型号光幕传感器用互换电缆和安装支架

● 1个机种即可应对全球的各种需求。
SF4B系列的1个品种对应于PNP集电极晶体管输出和NPN集电极晶体管输出。PNP的海外设备，NPN传感器的调换，正极接地的工厂，设备的海外转移等等，1个品种即适用于全球各种控制电路。
世界通用的全球化设计对应PNP／NPN两种极性

● 极性可通过接线切换
输出极性设定线(屏蔽)连接到0V则为PNP输出，连接到24V则切换为NPN输出。检测水平差异

从现在使用中的光幕传感器SF4-A系列和SF2-EH系列进行调换时，备有很简单即可交换接线的互换电缆及间距变换支架(注1)。无需更换安装孔及控制电路侧的连接电缆即可顺利与SF4B系列进行调换作业。由于无需旧产品的维修零件，可将注册号码全部统一为SF4B系列。
均使用统一的维修零件《新提案》

手动控制器

可根据应用进行各种设定安全电路的构筑·施工简单

可手动进行各种设定的手动控制器SFB-HC

可针对特定光轴的屏蔽控制功能
使用手动控制器SFB-HC※(另售)，可仅对特定光轴进行屏蔽控制。由于可指定光轴，因此无需另外设置防止进入用的阻挡装置。详情请参阅PDF P.7。

可选择有效光轴！装备固定消隐功能

装备有即使特定光轴被遮光也不会导致控制输出(OSSD)OFF的固定消隐功能。在进行某些应用时非常方便，例如障碍物长时间将特定光轴遮住等时。而且当障碍物脱出检测区域时，控制输出(OSSD)会强制OFF，因此该功能十分安全。
可选择有效光轴！装备固定消隐功能

可选择辅助输出的输出模式

可改变辅助输出的输出模式。

模式No.	说明
0	控制输出(OSSD1,OSSD2)的否定逻辑(出厂时设定)
1	控制输出(OSSD1,OSSD2)的肯定逻辑
2	投光时:输出ON ,非投光时输出OFF
3	投光时:输出OFF ,非投光时输出ON
4	不稳定入光时:OFF(注1)
5	不稳定入光时:ON(注1)
6	屏蔽时:ON
7	屏蔽时:OFF
8	入光时:ON,遮光时:OFF(注2)
9	入光时:OFF,遮光时:ON(注2)

注:
1)当使用固定消隐功能，不固定消隐功能以及屏蔽功能时该模式不可选。
2)与固定消隐功能，不固定消隐功能以及屏蔽功能无关，输出检测区域的入光/遮光状态。

可使非特定光轴失效！装备不固定消隐功能

可使非特定的1，2或3个光轴失效。当被遮光光轴数在设定光轴数以下时，不会导致控制输出(OSSD)OFF。
当重新排序时，例如在检测区域内移动障碍物以及向光幕传感器的检测区域内放置材料等时，此功能非常方便。可使非特定光轴失效！装备不固定消隐功能

注：1) 如使用浮动消隐功能，则最小检测物体会有改变。详情请参阅“使用指南”(PDF P.36)。

还可设定其他多种功能

●投光量控制功能	该功能用于减少投光量。可在正常模式和短路模式这两个阶段变更设定。出厂时设定为正常模式。
●设定内容监控功能	该功能可确认光幕传感器的各种设定。
●保护功能	该功能确保只有输入密码时才可变更光幕传感器的设定。出厂时设定为保护功能无效。
●设定复制功能	可将设定内容复制到其他的光幕传感器中。在重复进行相同设定时，该功能可节约设定时间。
●屏蔽灯诊断的设定	如果使屏蔽灯诊断失效，那么即使将指示灯关闭，屏蔽功能也可继续运行。

安全电路的施工时间减少

备有专用的控制器
安全电路的构筑·施工简单

实现了简单的安全电路构筑·施工备有专用的控制器

可对应PNP/NPN两种极性！由于使用1个机种即可进行PNP/NPN的输入切换，从而有助于减少注册号。
※基于2005年6月SUNX进行的研究
安全电路的施工时间减少

产品构成

订购指南

1.安装支架 (光幕传感器不附带安装支架和底帽电缆。请另行订购和安装支架和底帽电缆)

种类		形状	检测距离(注1)(有效距离)	型号	光轴数	保护高度
Finger型	最小物体Φ14 (10mm光轴间距)		0.3~7m	SF4B-F23	23	230mm
				SF4B-F31	31	310mm
				SF4B-F39	39	390mm
				SF4B-F47	47	470mm
				SF4B-F55	55	550mm
				SF4B-F63	63	630mm
				SF4B-F71	71	710mm
				SF4B-F79	79	790mm
				SF4B-F95	95	950mm
				SF4B-F111	111	1,110mm
				SF4B-F127	127	1,270mm
Hand型	最小物体Φ25 (20mm光轴间距)		0.3~9m	SF4B-H12	12	230mm
				SF4B-H16	16	310mm
				SF4B-H20	20	390mm
				SF4B-H24	24	470mm
				SF4B-H28	28	550mm
				SF4B-H32	32	630mm
				SF4B-H36	36	710mm
				SF4B-H40	40	790mm
				SF4B-H48	48	950mm
				SF4B-H56	56	1,110mm
				SF4B-H64	64	1,270mm
			0.3~7m	SF4B-H72	72	1,430mm
				SF4B-H80	80	1,590mm
				SF4B-H88	88	1,750mm
				SF4B-H96	96	1,910mm
Arm/Foot型	最小物体Φ45 (40mm光轴间距)		0.3~9m	SF4B-A6	6	230mm
				SF4B-A8	8	310mm
				SF4B-A10	10	390mm
				SF4B-A12	12	470mm
				SF4B-A14	14	550mm
				SF4B-A16	16	630mm
				SF4B-A18	18	710mm
				SF4B-A20	20	790mm
				SF4B-A24	24	950mm
				SF4B-A28	28	1,110mm
				SF4B-A32	32	1,270mm
			0.3~7m	SF4B-A36	36	1,430mm
				SF4B-A40	40	1,590mm
				SF4B-A44	44	1,750mm
				SF4B-A48	48	1,910mm

注：1）检测距离是投光器和受光器之间的可设定范围。传感器可检测0.3mm以内的物体。

手动控制器未对应型
备有不能使用手动控制器SFB-HC(另售)的型号。订购时请在型号末尾加上“-01”。
例：SF4B-F23的手动控制器未对应型就是SF4B-F23-01

2.安装支架 (光幕传感器不附带安装支架。请另行订购)

品名	型号	说明
标准安装支架	MS-SFB-1	用于光幕传感器后部和侧面安装 (1套4个支架用于投光器和受光器)
间距变换支架	MS-SFB-4	用于将保护高度为200~750mm的旧型光幕传感器更换成SF4B系列。同时也用于安装2个M5六边形插头螺栓。 (1套4个支架用于投光器和受光器)
M8安装支架	MS-SFB-1-T	仅用1个M6六边形插头螺栓即可进行光幕传感器后部和侧面安装。 (1套4个支架用于投光器和受光器)
M8间距变换支架	MS-SFB-4-T	用于将保护高度为200~750mm的旧型光幕传感器更换成SF4B系列。同时也用于安装1个M8六边形插头螺栓。 (1套4个支架用于投光器和受光器)
无死角安装支架	MS-SFB-3	可在不超出保护高度的情况下进行无死角安装(1套4个支架用于投光器和受光器)

标准安装支架	间距变换支架	M8安装支架
MS-SFB-1	MS-SFB-4	MS-SFB-1-T

M8间距变换支架	无死角安装支架	——
MS-SFB-4-T	MS-SFB-3	——
	注：根据标准在检测头上安装1个接头。	——

3.4.5.6.7.匹配电缆/延长电缆/串联连接电缆(光幕传感器不附带安装支架。请另行订购)

种类				形状	型号	说明
基本构成(8芯电缆)	3底帽电缆	散装线			SFB-CCB3	长度：3m 主体重量：约370g(2根)	连接在光幕传感器主体上，用于接线或连接控制器组SF-C13。用于投光器和受光器每套2根，电缆外径：φ6mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
					SFB-CCB7	长度：7m 主体重量：约820g(2根)
					SFB-CCB10	长度：10m 主体重量：约1,160g(2根)
					SFB-CCB15	长度：15m 主体重量：约1,710g(2根)
		连接器			SFB-CB05	长度：0.5m 主体重量：约95g(2根)	连接在光幕传感器主体上，用于连接延长电缆或控制器组SF-C11。用于投光器和受光器每套2根，电缆外径：φ6mm 连接器最大外径：φ14mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
					SFB-CB5	长度：5m 主体重量：约620g(2根)
					SFB-CB10	长度：3m 主体重量：约1,200g(2根)
	4延长电缆	一端带连接器			SFB-CC3	长度：3m 主体重量：约380g(2根)	用于连接延长电缆或控制器组SF-C13。用于投光器和受光器每套2根，电缆外径：φ6mm 连接器最大外径：φ14mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
					SFB-CC10	长度：10m 主体重量：约1,200g(2根)
		两端均带连接器	投光器用		SFB-CCJ10E	长度：10m 主体重量：约580g(1根)	用于连接延长电缆或控制器组SF-C11，SF-C14EX。用于投光器和受光器各1根，电缆外径：φ6mm 连接器最大外径：φ14mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 连接器颜色：灰色用于投光器，黑色用于受光器最小弯曲半径：R6mm
			受汉器用		SFB-CCJ10D	长度：10m 主体重量：约600g(1根)
屏蔽控制构成(12芯电缆·附带防干扰线)	5底帽电缆	散装线			SFB-CCB3-MU	长度：3m 主体重量：约420g(2根)	连接在光幕传感器主体上，用于连线或连接控制器组SF-C13。用于投光器和受光器每套2根，电缆外径：φ6mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
					SFB-CCB7-MU	长度：7m 主体重量：约930g(2根)
		连接器			SFB-CB05-MU	长度：0.5m 主体重量：约110g(2根)	连接在光幕传感器主体上，用于连接延长电缆或控制器组SF-C12。用于投光器和受光器每套2根，电缆外径：φ6mm 连接器最大外径：φ16mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
	6延长电缆	一端带连接器			SFB-CC3-MU	长度：3m 主体重量：约430g(2根)	用于连接延长电缆或控制器组SF-C13。用于投光器和受光器每套2根，电缆外径：φ6mm 连接器最大外径：φ16mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
					SFB-CC10-MU	长度：10m 主体重量：约1,300g(2根)
		两端均带连接器	投光器用		SFB-CCJ10E-MU	长度：10m 主体重量：约660g(1根)	用于连接延长电缆或控制器组SF-C12。用于投光器和受光器各1根，电缆外径：φ6mm 连接器最大外径：φ16mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 连接器颜色：灰色用于投光器，黑色用于受光器最小弯曲半径：R6mm
			受光器用		SFB-CCJ10D-MU	长度：10m 主体重量：约680g(1根)
7电缆串联连接用					SFB-CSL01	长度：0.1m 主体重量：约45g(2根)	可串联连接光幕传感器。用于投光器和受光器每套2根(投光器和受光器相同) 电缆外径：φ6mm 电缆颜色：灰色(投光器和受光器相同) 最小弯曲半径：R6mm
					SFB-CSL05	长度：0.5m 主体重量：约95g(2根)
					SFB-CSL1	长度：1m 主体重量：约150g(2根)
					SFB-CSL5	长度：5m 主体重量：约150g(2根)
3SF-C14EX专用连接电缆					SFB-CB05-EX	长度：0.5m 主体重量：约95g(2根)	与光幕传感器主体相连，用于连接应用扩展单元SF-C14EX或8芯延长用于两端带连接器电缆。用于投光器和受光器每套2根，电缆外径：φ6mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 连接器最大外径：φ14mm，最小弯曲半径：R6mm。
					SFB-CB5-EX	长度：5m 主体重量：约620g(2根)
					SFB-CB10-EX	长度：10m 主体重量：约1,200g(2根)
更换电缆	用于SF4A-AH□(PNP型)				SFB-CB05-A-P	长度：0.5m 主体重量：约110g(2根)	8芯底帽电缆规格。由于可直接与旧型光幕传感器上使用的连接器电缆(控制电路侧)连接。因此能顺利替换为SF4B系列。用于投光器和受光器每套2根，电缆外径：φ6mm 连接器最大外径：φ14mm 电缆颜色：灰色用于投光器，灰色用于受光器(带黑线) 最小弯曲半径：R6mm
	用于SF4A-AH□-N(PNP型)				SFB-CB05-A-N
	用于SF2-EH□(PNP型)				SFB-CB05-B-P
	用于SF2-EH□-N(PNP型)				SFB-CB05-B-N

备用部件(光幕传感器附件)

品名	型号	说明
嫁连支撑支架(注1)	MS-SFB-2	用于把光幕传感器固定于中部。可安装在光幕传感器的后部及侧面。
测试杆Φ14	SF4B-14	用于标准检测以检测最小检测物体(φ 14mm)，用于Finger型(最小检测物体 φ14mm)
测试杆Φ25	SF4B-TR25	用于标准检测以检测最小检测物体( φ25mm)，用于Hand型(最小检测物体φ 25mm)

注:1)所需套数因产品而异。

嫁连支撑支架

后部安装时	侧面安装时

配件(另售)

专用控制器

品名	形状	型号	适用电缆	说明
带连接器控制器		SF-C11□	SFB-CCJ10□ SFB-CB□	用8芯带连接器电缆连接光幕传感器。可对应4类控制。不能使用防干扰线、屏蔽功能。
牢固型控制器		SF-C12□	SFB-CB05-MU SFB-CCJ10□-MU	用12芯带连接器电缆连接光幕传感器。可使用防干扰线。可对应4类控制。不能使用屏蔽功能。
薄型控制器		SF-C13	SFB-CC□(-MU) SFB-CCB□(-MU)	用散装电缆连接光幕传感器。可使用屏蔽功能及防干扰线。可对应4类控制。
SF4B系列专用应用扩展单元		SF-C13 SF-C14EX	光幕传感器连接电缆： SFB-CB□-EX 延长电缆 SFB-CCJ10□	配备屏蔽控制功能和紧急停止输入功能等，光幕传感器的应用更为广泛。用专用连接电缆连接光幕传感器。可对应4类控制。
符合日本国内压机标准		SF-C13 SF-C14EX	光幕传感器连接电缆： SFB-CB□-EX 延长电缆 SFB-CCJ10□	配备屏蔽控制功能和紧急停止输入功能等，光幕传感器的应用更为广泛。用专用连接电缆连接光幕传感器。可对应4类控制。

SF-C12用更换用继电器组

备有SF-C12内置安全继电器的更换用继电器组(安全继电器2个，拆卸工具1个)。型号：SF-C12-RY

手动控制器

品名	形状	型号
手动控制器	※附带2根更换电缆	SFB-HC

注：1)使用SF4B□-01及SF-C14EX-01时，不能使用手动控制器。

注：1)如使用散装底帽电缆时，请另行订购SFB-CC3/CC10延长电缆。关于接线，请参阅产品附带的使用说明书。

品名			正面防护罩	保护杆组件	光幕传感器用隅角镜
Finger	Hand	Arm/Foot	型　号	型　号	型　号	有效反射面
23	12	6	FC-SFBH-12	MC-SFBH-12	RF-SFBH-12	236×72 mm
31	16	8	FC-SFBH-16	MC-SFBH-16	RF-SFBH-16	316×72 mm
39	20	10	FC-SFBH-20	MC-SFBH-20	RF-SFBH-20	396×72 mm
47	24	12	FC-SFBH-24	MC-SFBH-24	RF-SFBH-24	476×72 mm
55	28	14	FC-SFBH-28	MC-SFBH-28	RF-SFBH-28	556×72 mm
63	32	16	FC-SFBH-32	MC-SFBH-32	RF-SFBH-32	636×72 mm
71	36	18	FC-SFBH-36	MC-SFBH-36	RF-SFBH-36	716×72 mm
79	40	20	FC-SFBH-40	MC-SFBH-40	RF-SFBH-40	796×72 mm
95	48	24	FC-SFBH-48	MC-SFBH-48	RF-SFBH-48	956×72 mm
111	56	28	FC-SFBH-56	MC-SFBH-56	RF-SFBH-56	1,116×72 mm
127	64	32	FC-SFBH-64	MC-SFBH-64	RF-SFBH-64	1,276×72 mm
—	72	36	FC-SFBH-72	MC-SFBH-72	RF-SFBH-72	1,436×72 mm
—	80	40	FC-SFBH-80	MC-SFBH-80	RF-SFBH-80	1,596×72 mm
—	88	44	FC-SFBH-88	MC-SFBH-88	RF-SFBH-88	1,756×72 mm
—	96	48	FC-SFBH-96	MC-SFBH-96	RF-SFBH-96	1,916×72 mm

注：1)以上型号仅为单件而非成套部件。投光器/受光器都安装需2个(2套)。(隅角镜除外)

正面防护罩

·FC-SFBH-□
保护光幕传感器的检测面不受飞溅物及飞散物的损伤。
使用正面防护罩会使检测距离缩短。

检测距离

	SF4B-F□	SF4B-H□		SF4B-A□
	SF4B-F□	12～64 光轴型	72～96 光轴型	6～32 光轴型	36～48 光轴型
仅安装投光器	0.3～6m	0.3～7.5m	0.3～6m	0.3～7.5m	0.3～6m
仅安装受光器	0.3～6m	0.3～7.5m	0.3～6m	0.3～7.5m	0.3～6m
两侧同时安装投·受光器	0.3～5.5m	0.3～7m	0.3～5.5m	0.3～7m	0.3～5.5m

注：1)检测距离是投光器和受光器之间的可设定范围。传感器可检测0.3m以内的物体。

光幕传感器用隅角镜

··RF-SFBH-□
L字型·U字型安装时需要2套或3套光幕传感器，但利用隅角镜反射光，1套光幕传感器即可进行L字型·U字型安装。

检测距离

隅角镜1个	衰减至90%
隅角镜2个	衰减至80%

保护杆组件

·部件表

品名	数量	备注
保护杆	1根	材质：铝
保护杆安装支架 (左侧用，右侧用)	各1个	材质：压铸锌
带垫圈的六边形插头螺栓	2个	M5(长20mm)
六边形插头螺栓	2个	M5(长16mm)
保护杆嫁连支撑支架(另售)	1个	材质：冷轧碳钢(SPCC)

注：1)嫁连支撑支架(另售)安装于比MC-SFBH-48长的保护杆上。
　　　请在保护杆挠度较长时使用。

品名

型号

说明

测试杆f45

SF4B-TR45

用于标准检测以检测最小检测物体( 45mm)，
用于Arm/Foot型(最小检测物体 45mm)。

激光光轴对齐器

SF-LAT-2N

由于激光光轴可视，光轴对齐很容易。

光, 幕传感器大显示器

SF-IND-2

由于与光幕传感器的辅助输出连接，可从各角度确认检测状态。
规格
·电源电压：24V DC±15%
·消耗电流：12mA以下
·指示灯：橙色LED(需8个) [外部连接为ON时亮起]
·周围温度：－10～＋55°C (注意不可结露,结冰)
·材质：POM(盖) 聚碳酸酯(罩) 冷轧碳钢(SPCC)(支架)
·电缆：0.3mm² 2芯橡皮电缆，长3m
·重量：约70g(包括支架)

I/O电路图
<带NPN输出型>

<带PNP输出型>

激光光轴对齐器

光幕传感器大显示器

连在光幕传感器的顶端。固定光幕传感器的安装支架和SF-IND-2安装支架

SUNX主要屏蔽传感器简介

小型光电传感器CX-400系列	超薄型光电传感器EX-10系列	U型微型光电传感器PM系列	直流三线式圆柱形接近传感器GX-N系列

·国际标准尺寸。 ·品种繁多，共116种型号。	·厚度仅3.5mm ·长检测距离：1m(透过型：EX-19) ※备有与EX-20系列对应的M3安装螺丝。	·超小型省空间。 ·备有快速安装联结连接器。	·低价 ·装备易见工作指示灯
※请在确认各屏蔽传感器的规格后选择。关于规格和设置条件，请参阅使用指南(PDF P.32～)。

技术信息：

规格
个别规格
SF4B-F□

种类 最小检测物体φ 14mm型

型号 SF4B-F23 SF4B-F31 SF4B-F39 SF4B-F47 SF4B-F55 SF4B-F63

光轴数 23 31 39 47 55 63

光轴间距 10mm

保护高度 230mm 310mm 390mm 470mm 550mm 630mm

消耗电流 投光器：80mA以下、受光器：120mA以下投光器：100mA以下、受光器：160mA以下

重量(含投光器和受光器) 主体重量：
约570g 主体重量：
约680g 主体重量：
约800g 主体重量：
约920g 主体重量：
约1,030g 主体重量：
约1,150g

种类 最小检测物体 φ 14mm型

型号 SF4B-F71 SF4B-F79 SF4B-F95 SF4B-F111 SF4B-F127

光轴数 71 79 95 111 127

光轴间距 10mm

保护高度 710mm 790mm 950mm 1,110mm 1,270mm

消耗电流 投光器： 100mA以下、
受光器： 160mA以下投光器：115mA以下、
受光器：190mA以下投光器：135mA以下、
受光器：230mA以下

重量(含投光器和受光器) 主体重量：约1,260g 主体重量：约1,380g 主体重量：约1,620g 主体重量：约1,850g 主体重量：约2,090g
注：1)在未指定的测定条件下，周围温度＝＋20°C。
SF4B-H□

种类 最小检测物体φ 14mm型

型号 SF4B-H12 SF4B-H16 SF4B-H20 SF4B-H24 SF4B-H28 SF4B-H32

光轴数 12 16 20 24 28 32

光轴间距 20mm

保护高度 230mm 310mm 390mm 470mm 550mm 630mm

消耗电流 投光器：70mA以下、受光器：95mA以下投光器：80mA以下、受光器：115mA以下

重量(含投光器和受光器) 主体重量：
约570g 主体重量：
约680g 主体重量：
约800g 主体重量：
约920g 主体重量：
约1,030g 主体重量：
约1,150g

种类 最小检测物体φ 14mm型

型号 SF4B-H36 SF4B-H40 SF4B-H48 SF4B-H56 SF4B-H64 SF4B-H72

光轴数 12 16 20 24 28 32

光轴间距 20mm

保护高度 710mm 790mm 950mm 1,110mm 1,270mm 1,430mm

消耗电流 投光器：80mA以下、
受光器：115mA以下投光器：90mA以下、
受光器：140mA以下投光器：100mA以下、
受光器：160mA以下投光器：110mA以下、
受光器：180mA以下

重量(含投光器和受光器) 主体重量：约1,260g 主体重量：约1,380g 主体重量：约1,620g 主体重量：约1,850g 主体重量：约2,090g 主体重量：约2,320g

种类 最小检测物体φ 25mm型

型号 SF4B-F71 SF4B-F79 SF4B-F95

光轴数 80 88 96

光轴间距 20mm

保护高度 1,590mm 1,750mm 1,910mm

消耗电流 投光器：110mA以下、受光器：180mA以下投光器：120mA以下、受光器：200mA以下

重量(含投光器和受光器) 主体重量：约2,540g 主体重量：约2,780g 主体重量：约3,010g
注：1)在未指定的测定条件下，周围温度＝＋20°C。
SF4B-A□

种类 最小检测物体φ 45mm型

型号 SF4B-A6 SF4B-A8 SF4B-A10 SF4B-A12 SF4B-A14 SF4B-A16

光轴数 6 8 10 12 14 16

光轴间距 40mm

保护高度 230mm 310mm 390mm 470mm 550mm 630mm

消耗电流 投光器：65mA以下、受光器：85mA以下投光器：70mA以下、受光器：95mA以下

重量(含投光器和受光器) 主体重量：约170g 主体重量：约680g 主体重量：约800g 主体重量：约920g 主体重量：约1,030g 主体重量：约1,150g

种类 最小检测物体φ 45mm型

型号 SF4B-A18 SF4B-A20 SF4B-A24 SF4B-A28 SF4B-A32 SF4B-A36

光轴数 18 20 24 28 32 36

光轴间距 40mm

保护高度 710mm 790mm 950mm 1,110mm 1,270mm 1,430mm

消耗电流 投光器：70mA以下、受光器：95mA以下投光器：75mA以下、受光器：105mA以下投光器：80mA以下、受光器：120mA以下投光器：85mA以下、受光器：130mA以下

重量(含投光器和受光器) 主体重量：约1,260g 主体重量：约1,380g 主体重量：约1,620g 主体重量：约1,850g 主体重量：约2,090g 主体重量：约2,320g

种类 最小检测物体φ 45mm型

型号 SF4B-A40 SF4B-A44 SF4B-A48

光轴数 40 44 48

光轴间距 20mm

保护高度 1,590mm 1,750mm 1,910mm

消耗电流 投光器：85mA以下、受光器：130mA以下投光器：95mA以下、受光器：140mA以下

重量(含投光器和受光器) 主体重量：约2,540g 主体重量：约2,780g 主体重量：约3,010g
注：1)在未指定的测定条件下，周围温度＝＋20°C。
一般规格

种　　类 最小检测物体 φ14mm 最小检测物体 φ25mm 最小检测物体 φ45mm

型　　号 SF4B-F□ SF4B-H□ SF4B-A□

适用标准 JIS B 9704-1/2(Type 4)、JIS B 9705-1/ISO 13849-1(Category 4)、EN 954-1(Category 4)
EN 61496-1(Type 4)、IEC 61496-1/2(Type 4)、UL 61496-1/2(Type 4)、UL 1998

检测距离(有效距离)(注2) 0.3～7m 12～64光轴型： 0.3～9m
72～96光轴型： 0.3～7m 6～32光轴型： 0.3～9m
36～48光轴型： 0.3～7m

最小检测物体(注3) φ14mm的不透明体 φ 25mm的不透明体 φ 45mm的不透明体

有效开口角 ±2.5°以下［检测距离超过3m时(符合IEC 61496-2/UL 61496-2)］

电源电压 24V DC±10% 脉动P-P10%以下

控制输出
(OSSD1、OSSD2) PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
　　 ·PNP输出时：最大源电流200mA，NPN输出时：最大流入电流200mA
　　 ·外加电压：同电源电压(PNP输出时：控制输出和+V之间，NPN输出时：控制输出和0V之间)
　　 ·剩余电压：2.5V以下(PNP输出时：源电流200mA，NPN输出时：流入电流200mA)(电缆长20m时)

输出工作
所有光轴入光时ON，一个以上光轴遮光时OFF(传感器或同步信号有故障时OFF。)(注4)(注5)

保护电路(短路保护) 装备

反应时间 OFF反应时间：14ms以下，ON反应时间： 80～90ms

辅助输出
(非安全输出) PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
　　 ·PNP输出时：最大源电流60mA，NPN输出时：最大流入电流60mA
　　 ·外加电压：同电源电压(PNP输出时：辅助输出和+V间，NPN输出时：辅助输出和0V之间)
　　 ·剩余电压：2.5V以下(PNP输出时：源电流60mA，NPN输出时：流入电流60mA)(电缆长20m时)

输出工作 控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，可用SFB-HC手动控制器改变工作模式

保护电路(短路保护) 装　备

防干扰功能 装　备(注6)

投光停止功能 装　备

联锁功能 装　备［手动复归/自动复归(注7)］

外部设备监控功能 装　备

过载功能 装　备(注6)

屏蔽功能 装　备(注6)

可选功能(注8) 固定消隐功能，不固定消隐功能，辅助输出切换功能，联锁设定变更功能
外部继电器监控设定变更功能，屏蔽设定变更功能，保护功能，投光量控制功能

环
境
性
能 保护构造 IP65(IEC)

周围温度 －10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C

周围湿度 30～85%RH、存储：30～95%RH

周围照明度 白炽灯：受光面照明度3,500Rx以下

耐电压 AC1,000V 1分钟，所有电源连接端子与外壳之间

绝缘电阻 20MΩ以上，所有电源连接端子与外壳之间，基于DC500V高阻表

耐振动 频率10～55Hz，双振幅：0.75mm，X，Y和Z各方向2小时

耐冲击 加速度：300m/s²(约30G)，X，Y和Z各方向3次

投光二极体 红外线LED(投光波峰波长：870nm)

材质 主体外壳：铝，上下外壳：锌，检测面：聚碳酸酯，帽：PBT

连接方式 连接器连接

电缆长度 用另售匹配电缆全长可延伸至50m，用于投光器和受光器(注9)

附件 MS-SFB-2(嫁连支撑支架)：(注10)SF4B-TR14(测试杆)：1个 MS-SFB-2(嫁连支撑支架)：(注10)SF4B-TR25(测试杆)：1个 MS-SFB-2(嫁连支撑支架)：(注10)
注：
1) 在未指定的测定条件下，周围温度＝＋20°C。
2) 检测距离是投光器和受光器之间的可设定范围。传感器可检测0.3m以内的物体。
3) 运用不固定消隐功能时，最小检测物体的体积改变。消隐功能详情请参阅P.12。
4) 在屏蔽中，即使光轴被遮光也不会OFF。
5) 消隐功能有效时，工作模式改变。消隐功能详情请参阅P.12。
6) 请使用12芯电缆。
7) 基于接线，可切换手动复归/自动复归。
8) 使用可选功能时，需要手动控制器SFB-HC(另售)。但是，SF4B-□-01及SF-C14EX不能使用手动控制器。
9) 2套串联连接时，请将全长控制在30m以下(投光器，受光器各一根)，3套串联连接时，请将全长控制在20m以下(投光器，受光器各一根)。另外，使用屏蔽指示灯时，请将全长控制在40m以下(投光器，受光器各一根)。
10) 下列传感器附带嫁连支撑支架(MS-SFB-2)。数量因产品而异。
1套：SF4B-F□…79～111光轴传感器、SF4B-H□…40～56光轴传感器、SF4B-A□…20～28光轴传感器
2套：SF4B-F127、SF4B-H□…64～80光轴传感器、SF4B-A□…32～40光轴传感器
3套：SF4B-H□…88～96光轴传感器、SF4B-A□…44～48光轴传感器
专用控制器

型号 SF-C11 SF-C12 SF-C13

可连接的光幕传感器 SF4B系列 SUNX制光幕传感器

适用标准 IEC 61496-1、UL 61496-1、JIS B 9704-1

控制种类 ISO 13849-1(EN 954-1、JIS B 9705-1)符合最高4类标准

电源电压 24V DC±10% 脉动P-P10%以下

消耗电流 100mA以下(光幕传感器除外)

额定保险丝 内置电子保险丝，遮断电流：0.5A以上，断电后重新设置

安全输出 NO接点×3(13-14、23-24、33-34) NO接点×2(13-14、23-24) NO接点×3(13-14、23-24、33-34)

利用种类 AC-15、DC-13(IEC 60947-5-1)

额定工作电压(Ue)/
额定工作电流(Ie) 30V DC/6A、230V AC/6A，电阻负荷(接点保护时为诱导负荷)最小适用负荷：10mA以上(24V DC)(注2) 24V DC/1A，电阻负荷(接点保护时为诱导负荷)最小适用负荷：15mA以下(24V DC) 30V DC/4A、230V AC/4A，电阻负荷(接点保护时为诱导负荷)最小适用负荷：10mA以上(24V DC)(注2)

接点材质/接点 银氧化锡(AgSnO)，自动清洗，正启动镍银(AgNiO)＋0.2 mAu(镀金)，自动清洗，正启动银氧化锡(AgSnO)，自动清洗，正启动

接点电阻 100mΩ以下(初始值) 50mΩ以下(初始值) 100mΩ以下(初始值)

接点保险丝 6A(慢流) 3A(慢流) 4A(慢流)

机械寿命 1,000万次以上(转换频率180次/分钟)(注3)

电子寿命 10万次以上(转换频率20次/分钟，230V AC/3A，电阻负荷)(注3)

工作时间(自动复归/手动复归) 80ms以下/90ms以下 30ms以下/30ms以下 80ms以下/90ms以下

反应时间(复归时间)

辅助输出 安全继电器接点(NC接点)×1(41-42)(随安全输出而动) 安全继电器接点(NC接点)×1(31-32)(随安全输出而动) 安全继电器接点(NC接点)×1(41-42)(随安全输出而动)

额定工作电压/工作电流 24V DC/2A，微电流：10mA以上(24V DC) 30V DC/3A，最小适用负荷：15mA以下(24V DC) 24V DC/2A，微电流：10mA以上(24V DC)

接点保险丝 2A(慢流) 3A(慢流) 2A(慢流)

半导体辅助输出(AUX)

〈负极接地(PNP时设定)〉
·最大源电流：60mA
·外加电压：同电源电压
(半导体辅助输出和＋V间)
·剩余电压：2.3V以下
(源电流为60mA时)
·漏出电流：2mA以下〈正极接地(NPN时设定)〉
·最大流入电流：60mA
·外加电压：同电源电压
(半导体辅助输出和0V间)
·剩余电压：1.5V以下
(流入电流为60mA时)
·漏出电流：2mA以下
－ PNP开路集电极晶体管
·最大源电流：60mA
·外加电压：同电源电压
(半导体辅助输出和＋V间)
·剩余电压：2.3V以下(源电流为60mA时)
·漏出电流：2mA以下

输出工作 随光幕传感器辅助输出变化－光幕传感器遮光时ON

过量电压种类 －

指
示
灯 电源(Ui) 绿色LED(接通电源时亮起)

安全输出［OUT(注4)］ 绿色LED(安全输出“关闭”时亮起)

联锁(INTER_LOCK) 黄色LED(安全输出“打开”时亮起)
－
黄色LED(安全输出“打开”时亮起)

错误(FAULT) 黄色LED(发生错误时闪烁) 橙色LED(2个光幕传感器输入极性选择开关设定不同时亮起) 黄色LED(发生错误时闪烁)

外部继电器监控功能 装备装备(注5) 装备

跟踪缺口功能 装备

极性选择功能 装　备(可用滑动开关选择正极/负极接地)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器装　备(可通过接线处理选择正极/负极接地)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器

污染程度 2

环
境
性
能 保护构造 外壳：IP40，端子：IP20 IP65 外壳：IP40，端子：IP20

周围温度 －10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C

周围湿度
30～85%RH，存储：30～95%RH
35～85%RH，存储：35～85%RH 30～85%RH，存储：30～95%RH

耐振动 频率/故障：10～55Hz，双振幅：0.35mm ，X，Y和Z各方向20次频率：10～55Hz，双振幅：0.75mm ，X，Y和Z各方向2小时
频率/故障：10～55Hz，双振幅：0.35mm ，X，Y和Z各方向20次

连接端子 弹触分离式标准端子欧洲型端子弹触端子

外壳材质 ABS 压铸铝 ABS

重量 主体重量：约320g 主体重量：约1kg 主体重量：约200g

注：
1) 在未指定的测定条件下，周围温度＝＋20°C。
2) 多个SF-C11或SF-C13并排使用时，请将装置的间隔控制在5mm以上。贴近安装时，周围温度与安全输出的额定电流的关系请参阅右图。
3) 继电器寿命因负荷的种类·转换频率·周围环境而异。
4) SF-C12主体上的标记为“Enabling”。
5) 备有能利用SF4B系列各功能的端子。 〈SF-C11贴近安装时的递减图〉
〈SF-C13贴近安装时的递减图〉

型号 SF-C14EX

可连接的光幕传感器 SF4B系列

适用标准 IEC 61496-1、UL 61496-1、EN 61496-1、JIS B 9704-1

控制种类 ISO 13849-1（EN 954-1、JIS B 9705-1）符合最高4类标准

电源电压 24V DC±10%　脉动P-P10%以下

消耗电流 0.2A以下(光幕传感器及其它外部连接设备除外)

安全输出
(安全输出1
安全输出2
安全输出3) PNP开路集电极晶体管2输出×3/NPN开路集电极晶体管2输出×3(可利用切换开关切换)

<选择PNP输出时>
·最大源电流：200mA以下
·外加电压:同电源电压(安全输出-＋V间)
·剩余电压：2V以下(源电流200mA时) <选择NPN输出时>
·最大流入电流：200mA以下
·外加电压:同电源电压(安全输出-0V间)
·剩余电压：2V以下(流入电流200mA时)

工作模式
(输出工作) 安全输出1：光幕传感器入光时ON，光幕传感器遮光时OFF(注3)
安全输出2：光幕传感器入光时或屏蔽功能有效时ON，
光幕传感器遮光时或屏蔽功能无效时OFF(注3)
安全输出3：紧急停止功能无效时ON，紧急停止功能有效时OFF

保护电路 (短路保护) 装备

响应时间 OFF响应：14ms以下(安全输出1、2包括光幕传感器的响应时间)
ON响应：90ms以下(自动复位)/140ms以下(手动复位)(注4)

辅助输出(非安全输出)
辅助输出1
辅助输出2
辅助输出3
辅助输出4(注5) PNP开路集电极晶体管×3/NPN开路集电极晶体管×3(可利用切换开关切换)

<选择PNP输出时>
·最大源电流：60mA以下
·外加电压:同电源电压(辅助输出-＋V间)
·剩余电压：2V以下(源电流60mA时) <选择NPN输出时>
·最大流入电流：60mA以下
·外加电压:同电源电压(辅助输出-0V间)
·剩余电压：2V以下(流入电流60mA时)

工作模式 (输出工作) 辅助输出1：屏蔽功能无效时ON，屏蔽功能有效时OFF
辅助输出2：超程功能无效时ON，超程功能有效时OFF
辅助输出3：屏蔽指示灯正常时ON，屏蔽指示灯异常时OFF
辅助输出4：光幕传感器遮光时ON，光幕传感器入光时OFF(注5)

保护电路(短路保护) 装备

屏蔽指示灯输出 可用屏蔽指示灯：24V DC、3.6W～30W(L1、L2两个)

保护电路 (短路保护) 装备

环
境
性
能 保护构造 外壳部：IP40，端子部：IP20

周围温度 －10～＋55℃(注意不可结露、结冰)，存储时：－25～＋70℃

周围湿度 30～85%RH、存储时：30～95%RH

耐电压 AC1,000V 1分钟所有带电连接端子和外壳之间

绝缘电阻 20MΩ以上，基于DC500V的高阻表所有带电连接端子和外壳之间

耐振动 频率：10～55Hz 双振幅：0.35mm X，Y和Z方向各2小时

耐冲击 加速度：30G X，Y和Z方向各3次

材质外壳：ABS

连接端子 可装拆弹簧压紧端子

重量本体重量：约250g
注：
1) 在未指定的测量条件下，周围温度＝+20℃。
2) 紧急停止功能有效时，无论光幕传感器处于入光还是遮光状态，安全输出1、2均为OFF。
3) 安全输出3模式下，不能使用自动复位。
4) 执行SF4B系列内置的辅助输出。
手动控制器

型号 SFB-HC

电源电压 24V DC±10% 脉动P-P10%以下(光幕传感器电源通用)

消耗电流 65mA以下

交流方式 RS-485两路通信(特定程序)

数字显示 4位红色LED显示×2(显示选定的光轴，设置内容等)

FUNCTION指示灯 绿色LED×9(功能设定时亮起)

功能固定消隐功能(运载安装状况：无效)/不固定消隐功能(运载安装状况：无效)/
辅助输出切换功能(运载安装状况：OSSD否定逻辑)/投光量控制功能(运载安装状况：无效)/
屏蔽设定变更功能(运载安装状况：全光轴有效，A=B)/
联锁设定变更功能(运载安装状况：起动/重起动)/
外部设备监控设定变更功能(运载安装状况：有效，300ms)/设定内容监控功能/
保护功能(运载安装状况：无效)(运载预置密码为：0000)/初始化功能/复制功能

周围温度 －10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C

周围湿度 30～85%RH，存储：30～85%RH

耐电压 1，000V AC 1分钟，所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间20MΩ以上，基于DC500V的高阻表

电缆 8芯屏蔽电缆(2根)，一端有连接器，长0.5m

重量主体重量：约200g

附件变换电缆：2根
注：1) 在未指定的测定条件下，周围温度=＋20°C。
激光光轴对齐器

型号 SF-LAT-2N

电源电压 3V(5号干电池×2个)

电池 1.5V(5号干电池)×2个(可替换)

电池寿命 约10小时持续供电(锰电池，周围温度＋25°C时)

投光二极体 红色半导体激光：2级(IEC／JIS)(最大输出：1mW，投光波峰波长：650nm)

光点直径 约10mm(距离为5m时)

周围温度 0～＋40°C(不可结露)，存储：0～＋55°C

周围湿度 35～85%RH，存储：35～85%RH

材质外壳：ABS，安装部件：铝

重量主体重量：约200g(包括电池)

附件 5号干电池：2个
注：1) 在未指定的测定条件下，周围温度=＋20°C。
I/O电路图和线路图

I/O电路图

注：1)上图使用的是12芯电缆。使用8芯电缆时没有红色、黄色、灰色、灰色/黑色、淡蓝色/白色、淡蓝色/黑色引线。 ※S1

开关S1
·投光停止输入/复归输入
手动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光停止(注1)
开路：投光
自动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光(注1)
开路：投光停止
·联锁设定输入、过载输入、屏蔽输入A/B、外部设备监控输入Vs～Vs－2.5V(流入电流：5mA以下)：有效(注1)
开路：无效

注：
1)Vs为使用中的电源电压。
2)开关S1可以连接“＋V”或“0V”。上图连接的是“＋V”。

注：1)上图使用的是12芯电缆。使用8芯电缆时没有红色、黄色、灰色、灰色/黑色、淡蓝色/白色、淡蓝色/黑色引线。 ※S1

开关S1
·投光停止输入/复归输入
手动复归
0～＋1.5V(源电流：5mA以下)：投光停止
开路：投光
自动复归
0～＋1.5V(源电流：5mA以下)：投光
开路：投光停止
·联锁设定输入、过载输入、屏蔽输入A/B、外部设备监控输入0～＋1.5V(源电流：5mA以下)：有效
开路：无效

注：1)开关S1可以连接“＋V”或“0V”。上图连接的是“0V”。

连接示例
基本构成(8芯电缆)：联锁功能“有效(手动复归)”，外部设备监控功能“有效”

※S1
开关S1
·投光停止输入/复归输入
手动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光停止(注1)
开路：投光
自动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光(注1)
开路：投光停止
注：1) Vs为使用中的电源电压。左图所示为使用PNP输出，且联锁功能“有效(手动复归)”，
外部设备监控功能“有效”时的情况。
联锁功能“无效(自动复归)”时

外部设备监控功能“无效”时

※关于外部设备监控功能，请参阅PDF P.32。

※S1
开关S1
·投光停止输入/复归输入
手动复归
0～＋1.5V(源电流：5mA以下)：投光停止
开路：投光
自动复归
0～＋1.5V(源电流：5mA以下)：投光
开路：投光停止左图所示为使用NPN输出，且联锁功能“有效(手动复归)”，
外部设备监控功能“有效”时的情况。
联锁功能“无效(自动复归)”时

外部设备监控功能“无效”时

※关于外部设备监控功能，请参阅PDF P.32。

连接示例
屏蔽控制构成(12芯电缆·附带防干扰线)：联锁功能“无效(自动复归)”，外部设备监控功能“无效”

※S1
开关S1
·投光停止输入/复归输入
手动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光停止(注1)，开路：投光
自动复归
Vs～Vs－2.5V(流入电流：5mA以下)：投光(注1)，开路：投光停止
·过载输入、屏蔽输入A/B、外部设备监控输入
Vs～Vs－2.5V(流入电流：5mA以下)：有效(注1)，开路：无效
注：1) Vs为使用中的电源电压。左图所示为使用PNP输出，且联锁功能“无效(自动复归)”，
外部设备监控功能“无效”时的情况。
联锁功能“有效(手动复归)”时
·联锁功能“有效(手动复归)”时，过载功能不能使用。

※关于联锁功能，请参阅P.31。

外部设备监控功能“有效”时

※关于外部设备监控功能，请参阅PDF P.31。

开关S1
·投光停止输入/复归输入
手动复归
0～＋1.5V(源电流：5mA以下)：投光停止，开路：投光
自动复归
0～＋1.5V(源电流：5mA以下)：投光，开路：投光停止
·过载输入、屏蔽输入A/B、外部设备监控输入
0～＋1.5V(源电流：5mA以下)：有效，开路：无效左图所示为使用NPN输出，且联锁功能“无效(自动复归)”，
外部设备监控功能“无效”时的情况。
联锁功能“有效(手动复归)”时
·联锁功能“有效(手动复归)”时，过载功能不能使用。

※关于联锁功能，请参阅PDFP.31。

外部设备监控功能“有效”时

※关于外部设备监控功能，请参阅PDF P.32。

SF-C11

SF4B系列线路图(4类控制)

PNP输出(, 负极接地)型
·将光幕传感器输入极性选择开关设定于PNP一侧，并将0V接地。

注：1) 上图为手动复归时的情况。使用自动复归时，请将X2 与X3连接。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。
3) 测试(TEST)按钮开路时投光停止，短路时投光。若不使用时，请将T1-T2短路。 NPN输出(正极接地)型
·将光幕传感器输入极性选择开关设定于NPN一侧，并将电源输入的正极接地。
连接本产品和光幕传感器时，务必使用以下匹配电缆。
SFB-CB05(电缆长度：0.5m)、SFB-CB5(电缆长度：5m)
SFB-CB10(电缆长度：10m)
SFB-CCJ10E(用于投光器电缆长度：10m)
SFB-CCJ10D(用于受光器电缆长度：10m)

端子排列图

光幕传感器用连接器针位置图

端子名 说明

A1 ＋24V DC

A2 0V

13-14、23-24、33-34 安全输出(NO接点×3)

41-42 辅助输出(NC接点×1)

X1 复归输出端子

X2 复归输入端子(手动)

X3 复归输入端子(自动)

A 未使用

B

T1 测试输出端子

T2 测试输入端子

AUX 半导体辅助输出

连接器
针No. 投光器侧
连接器受光器侧
连接器

① 联锁 OSSD2

② ＋24V DC ＋24V DC

③ 投光停止 OSSD1

④ 辅助输出 EDM (外部继电器监控器)

⑤ 同步线＋同步线＋

⑥ 同步线－同步线－

⑦ 0V 0V

⑧ 屏蔽电线屏蔽电线

SF-C12

SF4B系列线路图(4类控制)
PNP输出(负极接地)型
·将2个光幕传感器输入极性选择开关设定于PNP一侧，并将F.G.端子连接至电源输入0V。

注：1) 上图为手动复归时的情况。使用自动复归时，在T1-T2间连接常闭型的按钮开关，并打开X1-X2。

NPN输出(正极接地)型
·将2个光幕传感器输入极性选择开关设定于NPN一侧，并将F.G.端子连接至电源输入的正极。

连接本产品和光幕连接器时，务必使用以下匹配电缆。
SFB-CB05-MU(电缆长度：0.5m)
SFB-CCJ10E-MU(用于投光器延长电缆长度：10m)
SFB-CCJ10D-MU(用于受光器延长电缆长度：10m)

端子排列图

端子名 说明

F.G. ＋24V DC

A2 0V

A1 安全输出(NO接点×3)

13-14、23-24 辅助输出(NC接点×1)

31-32 复归输出端子

FB4 复归输入端子(手动)

FB3 复归输入端子(自动)

FB2 测试输出端子

FB1 测试输入端子

端子名 说明

R+ 防干扰线＋(受光器侧)

R- 防干扰线－(受光器侧)

E+ 防干扰线＋((投光器侧)

E- 防干扰线－(投光器侧)

T2 投光停止输入端子

T1

X2 自动复归/手动复归选择端子
手动复归：X1-X2间短路

X1

端子排列图

连接器
针No. 投光器侧连接器 受光器侧连接器

① 联锁 OSSD2

② ＋24V DC ＋24V DC

③ 投光停止 OSSD1

④ 辅助输出 EDM(外部继电器监控器)

⑤ 同步线＋同步线＋

⑥ 同步线－同步线－

⑦ 0V 0V

⑧ 屏蔽电线屏蔽电线

⑨ 防干扰线＋防干扰线＋

⑩ 防干扰线－防干扰线－

⑾ (屏蔽灯输出) (屏蔽电线输入1)

⑿ (过载输入) (屏蔽电线输入2)

SF-C13

SF4B系列线路图(4类控制)
PNP输出(负极接地)型
·将光幕传感器的控制输出OSSD1和OSSD2分别连接至S1、S2。

注：
1) 上图为手动复归时的情况。使用自动复归时，请将X2与X3连接。此时，无需复归(RESET)按钮。
2) 请将暂时性的开关用作复归(RESET)按钮。
端子排列图

端子名 说明

A1 ＋24V DC

A2 0V

S1～S4 光幕传感器控制输出(OSSD)输入端子

AUX 半导体辅助输出

X1 复归输出端子

X2 复归输入端子(手动)

X3 复归输入端子(自动)

13-14、23-24、
33-34 安全输出(NO接点×3)

41-42 辅助输出(NC接点×1)
若将光幕传感器一侧接线，请另行准备端子座。

NPN输出(正极接地)型
·将光幕传感器的控制输出OSSD1和OSSD2分别连接至S4、S2，并将正极接地。

注：1) 上图为手动复归时的情况。使用自动复归时，请将X2与X3连接。此时，无需复归(RESET)按钮。
注：2) 请将暂时性的开关用作复归(RESET)按钮。
连接SF-C13和光幕传感器时，务必使用以下散线连接电缆。
SFB-CCB□(-MU)、SFB-CC□(-MU)

规格

联锁功能

·遮光状态下控制输出(OSSD1、OSSD2)OFF时，若复归信号未输入，控制输出将保持OFF状态。
·通过联锁设定输入(淡紫色)接线，可以选择联锁有效(手动复归)还是联锁无效(自动复归)。

联锁功能 复归功能 联锁设定输入(淡紫色)

有效手动复归连接0V或＋V

无效自动复归开路

联锁有效(手动复归)

·遮光状态下控制输出(OSSD1、OSSD2)OFF时，即使在入光状态下复归，控制输出(OSSD1、OSSD2)仍为OFF，而不会自动转为ON。
在入光状态下，通过输入复归信号[投光停止输入/复归输入“开路”→“0V或＋V短路”→“开路”]，控制输出(OSSD1、OSSD2)为ON。
(请参阅PDF P.26～线路图。) <时间表>

·在遮光状态下控制输出(OSSD1、OSSD2)OFF时，若在入光状态下复归，则控制输出自动转为ON。

若在自动复归状态下使用本设备，安全输出遮断后，请用安全继电器等防止系统的自动复归。(根据EN 60204-1)

投光停止功能

·是指使投光器的投光工作停止的功能。投光停止输入/复归输入(粉红色)状态下，可以选择投光/投光停止。

联锁功能的设定状态 投光停止输入/复归输入 投光状态

有效(手动复归) 开路投光

连接0V或+V 投光停止

无效(自动复归)
开路投光停止

连接0V或+V 投光

·投光停止中，控制输出(OSSD1、OSSD2)OFF。
·通过该功能，即使在设备一侧也能确认因噪音导致的错误操作，以及控制输出(OSSD1、OSSD2)和辅助输出故障。
·联锁无效(自动复归)时，只要将投光停止输入/复归输入(粉红色)连接至0V或+V即可恢复正常工作。 <时间表[联锁功能有效(自动复归)时]>

辅助输出(非安全输出)

辅助输出设定 正常工作 锁定

投光停止 控制输出(OSSD1、OSSD2)

入光遮光

OSSD否定逻辑(出厂时的设定) ON OFF ON ON
<时间表>

若要使装置停止请不要使用辅助输出，否则可能会导致重伤甚至死亡。

外部设备监控功能

·检查连接控制输出(OSSD1、OSSD2)的外部安全继电器是否根据控制输出(OSSD1、OSSD2)正常工作。监控外部安全继电器的b接点，如果检查到因接点熔接等引起的故障时，在传感器锁定状态下将控制输出(OSSD1、OSSD2)OFF。
外部设备监控功能有效时
·请将外部设备监控输入(黄绿色)连接至与控制输出(OSSD1、OSSD2)连接的外部安全继电器。请参阅P.26～的线路图。
未使用外部设备监控功能时
·请将外部设备监控输入(黄绿色)和辅助输出(黄绿色/黑色)连接。此时，将辅助输出的输出工作设置为“控制输出(OSSD1、OSSD2)否定逻辑”(出厂时设定)。

·手动控制器SFB-HC(另售)可以使外部设备监控功能设置无效。但是，使用SF4B-□(参阅P.15)时，不能使用手动控制器。 <时间表(正常)>

·外部设备监控器的设定时间在300ms以下。若超过300ms，监控器将处于锁定状态。手动控制器SFB-HC(另售)的可设定范围是100～600ms(单位：10ms)。但是，使用SF4B-□(参阅P.15)时，不能使用手动控制器。

<时间表(异常1)>

<时间表(异常1)>

屏蔽功能

·屏蔽控制使用错误容易引发事故，因此务必请在充分理解屏蔽控制的基础上正确使用。关于屏蔽控制参阅以下国际标准的要求。ISO 13849-1(EN 954-1／JIS B 9705-1)：“控制系统的安全关联部：第1部·设计的一般原则，5.9项屏蔽”IEC 61496-1(UL 61496／JIS B 9704-1)：“电气检查保护设备：第1部·一般要求事项及试验、附件说明书A、A.7 屏蔽”IEC 60204-1(JIS B 9960-1)： “机器类的安全性-机器的电气设备-　第1部·一般要求事项、9.2.4 安全防护中止”EN 415-4：“Safety of packaging machines part 4. Palletizers and depalletizers”Annex A, A2.2 Muting ANSI B11.19-1990： “for Machine Tools-Safeguarding When Referenced by the Other B11 Machine Tool Safety Standards-Performance Criteria for the Design, Construction, Care, and Operation”4.2.3 Presense-Sensing Devices: Electro-Optical and Radio Frequency (R.F.) ANSI/RIA R15.06-1999 ：“关于工业用自动机械及自动机械系统的美国标准-安全性要求事项：10.4.5屏蔽”
·请在机器循环的安全区使用屏蔽控制。另外，请用其他方法保持屏蔽控制中的安全性。
·如果工件通过时屏蔽控制有效，与工件一起或工件未通过时，请安装屏蔽传感器以避免因人体通过而起动屏蔽控制。
·请将屏蔽指示灯安装在进行设定和调整的操作人员容易看得见的位置。
·使用屏蔽功能之前，请务必确认工作情况。另外，也请确认屏蔽指示灯的状态(是否干净)。
·使本装置的安全功能暂时无效。控制输出(OSSD1、OSSD2)ON时，可以在机器运行状态下使工件通过检测领域。当符合以下所有条件时，屏蔽功能有效。

1控制输出(OSSD1、OSSD2)ON。
2在屏蔽灯输出(红色)上连接3～10W的白炽灯。
3屏蔽传感器A、B、C、D的输出由OFF(开路)进入ON状态。此时，屏蔽传感器A、B、C、D的输出进入ON状态的时间差为0.03～3秒。

·在屏蔽传感器中可使用半导体输出的光电传感器、接近传感器、N.O.(常开)接点的定位开关等。
·使用屏蔽功能时请购买12芯电缆。
屏蔽传感器规格

ON时工作 OFF时工作

非入光时ON(光电传感器等)
接近时ON(接近传感器等)
接触时ON(定位开关等) 输出0V
或＋V 开路

·请务必使用符合上表“屏蔽传感器规格”的屏蔽传感器。否则一旦屏蔽功能意外起动，有可能导致操作者重伤甚至死亡。
·请务必连接屏蔽指示灯。如未连接屏蔽指示灯则屏蔽功能无效。

屏蔽传感器的设置条件
1.根据检测物体的全长缩短屏蔽传感器A-C和B-D之间的距离。
2.将通过屏蔽传感器A-B间的检测物体的移动速度S(m/s)设定为低于30ms～3s。 A-B间的距离(m)：S×低于3(s)
3.将通过屏蔽传感器C-D间的检测物体的移动速度S(m/s)设定为低于3s。 C-D间的距离(m)：S×低于3(s)

<时间表>

·手动控制器(SFB-HC)(另售)可以使各个光轴的屏蔽功能无效，也可指定屏蔽功能有效的屏蔽传感器的输出顺序。但是，使用SF4B-□(参阅P.15)时，不能使用手动控制器。
·最好将2个屏蔽显示灯并联连接。但合计请不要超过10W。

注：1) 若1秒内屏蔽显示灯不亮说明屏蔽功能无效。

过载功能

·强制使装置的安全功能无效。使用屏蔽功能时，若控制输出(OSSD1、OSSD2)OFF以及生产线起动时屏蔽传感器ON，此时若要起动机器便可以使用过载功能。当符合以下所有条件时，过载功能有效。

1在屏蔽灯输出(红色)上连接3～10W的白炽灯。
2在屏蔽传感器A、B的一侧输入信号。
3将过载输入(黄色)在0V或＋V时短路，投光停止输入/复归输入(粉红色)开路(持续3s)。

只要3个条件中的1个无效，60s后过载功能便会无效。
·过载功能只在联锁功能无效(自动复归)时才工作。
·使用过载功能时请购买12芯电缆。 <时间表>

注：1)若4秒内屏蔽显示灯不亮说明过载功能无效。

请将投光停止输入/复归输入按钮和过载输入按钮安装在危险领域外且能清楚看到危险领域的位置。

串联连接

最多可连接3套(光轴总数最多为192个)
·当可从2个以上的方向接近危险区域时，多套投光器和受光器应相对串联连接。当任何一套的光束被干扰时，控制输出(OSSD1, OSSD2)变为OFF。

串联连接时，请用专门的串联用电缆(SFB-CSL□)连接投光器和投光器及受光器和受光器。若连接错误，传感器检测不到，会导致重伤甚至死亡。

并联连接

·当有两个危险区域，且仅有1个方向接近危险区域时，多套投光器和受光器应相对并联连接。如连接光幕传感器的防干扰线，则最多可并联连接3套。仅处于遮光状态的光幕传感器的控制输出(OSSD1, OSSD2)变为OFF。

并联连接时，如下图所示，请将受光器一侧与投光器一侧的防干扰线连接。若连接错误，传感器检测不到，会导致重伤甚至死亡。

注：
1)使用防干扰线时，请购买12芯电缆。
2)延长防干扰线时，请使用 0.2mm2以上的双层螺纹屏蔽电缆。

串联/并联混合连接

·串联/并联混合连接支持多套投光器和受光器的使用，它是串联和并联的结合。当有两个危险区域，且可从2个以上的方向接近危险区域时，使用此方法。根据组合情况，串联/并联连接可连接多达3套。但光轴总数最多为192个。仅处于遮光状态的光幕传感器的控制输出(OSSD1,OSSD2)变为OFF。

并联连接时，如下图所示，请将受光器一侧与投光器一侧的防干扰线连接。若连接错误，传感器检测不到，会导致重伤甚至死亡。

注：
1)使用防干扰线时，请购买12芯电缆。
2)延长防干扰线时，请使用 0.2mm2以上的双层螺纹屏蔽电缆。

接线

参照使用本装置地区的相应规格。另外，确保采取所有必要措施以避免由于接地错误而可能引起的危险操作错误。
·请确认在电源关闭状态下进行接线。
·请确认电源电压的变化不超出额定范围。
·如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G.)接地。
·如果在该传感器附近使用产生噪音的设备(开关调节器，转换发动机等)，请将设备屏蔽地线端子(F.G.)接地。
·请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起故障。
部件说明和功能

联锁功能 复归功能 联锁设定输入(淡紫色)

光轴对齐指示灯
(红色/绿色)
［RECEPTION］ A 光幕传感器上部所有光轴入光时：红色灯亮起
光幕传感器顶端光轴入光时：红色灯闪烁
控制输出ON时：绿色灯亮起

B 光幕传感器中上部所有光轴入光时：红色灯亮起
控制输出ON时：绿色灯亮起

C 光幕传感器中下部所有光轴入光时：红色灯亮起控制
输出ON时：绿色灯亮起

D 光幕传感器下部所有光轴入光时：红色灯亮起
光幕传感器底端光轴入光时：红色灯闪烁
控制输出ON时：绿色灯亮起

工作状态指示灯
(红色/绿色)
［OSSD］(注1) 光幕传感器工作时亮起［但是：随控制输出变化］
控制输出OFF时：红色灯亮起
控制输出ON时：绿色灯亮起

入光量指示灯
(橙色/绿色)［STB］入光过量时(入光量130%以上)(注2)：绿色灯亮起
稳定入光时(入光量115～130%以上)(注2)：熄灭
不稳定入光时(入光量100～115%以上)(注2)：橙色灯亮起
遮光时：熄灭(注3)

错误指示灯(黄色)
［FAULT］(注4) 传感器出现错误时亮起或闪烁

数字错误指示灯(红色)(注4) 锁定时亮起显示错误内容

PNP指示灯(橙色)［PNP］ PNP输出设定时亮起

NPN指示灯(橙色)［NPN］ NPN输出设定时亮起

投光量控制指示灯
(橙色)［CTRL］短路模式时：亮起
正常模式时：熄灭

投光停止指示灯(橙色)
［HALT］投光停止时：亮起，投光时：熄灭

联锁功能 复归功能 联锁设定输入(淡紫色)

光轴对齐指示灯
(红色/绿色)
［RECEPTION］ A 光幕传感器上部所有光轴入光时：红色灯亮起
光幕传感器顶端光轴入光时：红色灯闪烁
控制输出ON时：绿色灯亮起

B 光幕传感器中上部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起

C 光幕传感器中下部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起

D 光幕传感器下部所有光轴入光时：红色灯亮起光幕传感器底端光轴入光时：红色灯闪烁
控制输出ON时：绿色灯亮起

OSSD指示灯
(红色/绿色)［OSSD］控制输出OFF时：红色灯亮起
控制输出ON时：绿色灯亮起

入光量指示灯
(橙色/绿色)［STB］入光过量时(入光量130%以上)(注2)：绿色灯亮起
稳定入光时(入光量115～130%以上)(注2)：熄灭
不稳定入光时(入光量100～115%以上)(注2)：橙色灯亮起
遮光时：熄灭(注3)

错误指示灯(黄色)［FAULT］(注4) 传感器出现错误时亮起或闪烁

数字错误指示灯(红色)(注4) 锁定时亮起显示错误内容

PNP指示灯(橙色)［PNP］ PNP输出设定时亮起

NPN指示灯(橙色)［NPN］ NPN输出设定时亮起

功能设定指示灯(橙色)［FUNCTION］ 使用消隐功能时：亮起(注5)
连接手动控制器时：闪烁

联锁指示灯(黄色)
［INTERLOCK］联锁时：亮起
不联锁时：熄灭

注：
1)工作状态指示灯颜色根据控制输出(OSSD1,OSSD2)的ON/OFF状态变化，故传感器上工作状态指示灯标为“OSSD”。
2)控制输出(OSSD1,OSSD2)由OFF变为ON的基准值用入光量100%表示。
3)遮光时是指检测区域内有遮光物体存在的状态。
4)详情请参阅产品附带的使用说明书。
5)消隐功能需用手动控制器SFB-HC(另售)进行设定。请另行订购手动控制器。但是，使用SF4B-□(参阅P.15)时，不能使用手动控制器。
6)传感器上标有[ ]内的说明。
其他
·电源接通后的短时间(2s)内，请勿使用。
·避免灰尘，污垢和水蒸气。
·请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
·请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。

·在“PSDI模式”下，将本装置作为起动装置使用时，必须在本装置和设备间构筑适当的控制电路。详情请参阅各国各地区的相应规格。
·在美国使用本产品时，请参照OSHA 1910.212和OSHA 1910.217。在欧洲使用时，请参阅EN 999。安装本产品前，请遵守国家及地方要求。
·本目录是选择合适产品的向导。使用产品前请参阅产品附带的使用说明书。
·由于出厂时投·受光器均经过调整，因此请将投光器和受光器按照相同的序列No.组合使用。序列No.号标在投光器及受光器的标牌上。(型号以下5位数字为序列No.)

·正常使用前务必检测运行。
·该安全系统仅用于通过紧急停止部件或关闭电源立即可停止危险部件工作的机器。切勿使用工作循环中不可停止的机器系统。
检测领域

·安装机器时，请确保必须完全通过检测区才能到达机器危险处。此外，在机器危险处进行作业时，请确保人体的一部或全部必须留在检测区内。如果未检测到人体会导致重伤甚至死亡。
·请勿使用任何反射型或回归反射型设备。
·请将相对的投光器和受光器按相同类型(光轴间距，光轴数相同)从上下方向对齐连接。如果将不同类型的组合连接，则会因传感器检测不到，从而导致重伤甚至死亡。
·如果相对一个投光器(或受光器)连接多个受光器(或投光器)，则会因传感器检测不到或相互干扰，从而导致重伤甚至死亡。

正确的安装方法 错误的安装方法

安全距离

·正确计算安全距离，检测领域及机器危险部分应始终保持安全距离或大于安全距离。(关于方程式，请根据最新的规格确认。)若错误计算安全距离或没有保持安全距离，会因在到达机器危险部分前不能紧急停止，从而导致重伤甚至死亡。
·设计系统时，请参阅安装使用设备的相关地区标准。

本装置最小检测物体的尺寸因是否使用不固定消隐功能而异。安全距离的计算方程式因最小检测物体的尺寸是大于还是小于 40mm而异。请按最小检测物体的正确尺寸和方程式计算安全距离。
使用不固定消隐功能时最小检测物体的尺寸

__ 使用不固定消隐功能时的最小检测物体

未设定设定(注１)

１个光轴 2个光轴 3个光轴

SF4B-F□(最小检测物体 14mm) 14mm 24mm 34mm 44mm

SF4B-H□(最小检测物体 25mm) 25mm 45mm 65mm 85mm

SF4B-A□(最小检测物体 45mm) 45mm 85mm 125mm 165mm
注：1)不固定消隐功能详情请参阅P.12。但是，使用SF4B-□-01(参阅P.15)时，不能使用不固定消隐功能。
·当人垂直移向(正常进入)传感器检测区时，安全距离的计算依据下页方程式。若进入方向不垂直，请务必参照相关规格(地区或设备规格)。

适用于欧洲(根据EN 999)(也适用于ISO 13855)
垂直进入检测领域
<最小检测物体小于 40mm>
　 ·方程式1　　　S=K×T＋C
　 S：安全距离(mm)
检测领域表面和机器的危险部分之间的最小距离。
　 K：操作员身体或物体的进入速度(mm/s)
通常以2,000(mm/s)计算。
T：所有设备反应时间(s)
T=Tm＋TSF4B
Tm：机械最大停止时间(s)
TSF4B：本装置反应时间(s)
　 C：由光幕传感器最小检测物体尺寸计算出的额外距离(mm)。
但是Ｃ值不可小于等于０。
C=8×(d－14)
d：最小检测物体直径(mm)

计算安全距离S时，有如下5种情况。
首先，把K＝2,000(mm/s)代入上述方程式进行计算。得出的结果分为1)S＜100，2)100≤S≤500，3)S＞500。当结果为
3)S＞500时，以K＝1,600(mm/s)代入上述方程式进行再次计算。此时的结果分为4)S≤500，和5)S＞500。
详情请参阅产品附带的使用说明书。
为测定Tm(机械最大停止时间)，请使用暂停监控器。
在“PSDI模式”下使用本装置时，必须计算出恰当的安全距离S。详情请参阅各国各地区的相应标准。

<最小检测物体尺寸大于 40mm>
　 ·方程式　　　S=K×T＋C
　 S：安全距离(mm)
　 K：操作员身体或物体的进入速度(mm/s)以1,600(mm/s)计算
　 T：所有设备反应时间(s)
T=Tm＋TSF4BTm：机械最大停止时间(s)
TSF4B：本装置反应时间(s)
　 C：由光幕传感器最小检测物体尺寸计算出的额外距离(mm)。C=850(mm)(常数)

适用于美国(根据ANSI B11.19)
·方程式2　　　S=K×(Ts＋Tc＋TSF4B＋Tbm)＋Dpf
　 S：安全距离(mm)
检测领域表面与机器的危险部分之间的最小距离。
　 K：进入速度［OSHA推荐值为63(inch/s)≈1,600(mm/s)］。
ANSI B11.19没有详细说明进入速度(K)。
决定K值时，应考虑包括操作员体力在内的诸多因素。
　 Ts：控制元件(空气阀等)工作时间计算出的停止时间(s)
　 Tc：停止所需控制电路的最大反应时间(s)
　 TSF4B：本装置反应时间(s)
　 Tbm：暂停监控器的额外停止时间公差(s)
当机械暂定监控器时，方程式如下。
Tbm=Ta－(Ts＋Tc)Ta：暂停监控器的设定时间(s)
　　　　若机械无暂停监控器，可将(Ts＋Tc)的20%以上作为额外停止时间。
　 Dpf：由传感器的最小检测物体尺寸计算出的额外距离(mm)
SF4B-F□ Dpf =23.8mm
SF4B-H□ Dpf=61.2mm
SF4B-A□ Dpf =129.2mmDpf =3.4×(d－0.276)(inch)Dpf≈3.4×(d－7)(mm)
d：最小检测物体的直径0.552 (inch)≈14(mm)
SF4B-F□最小检测物体的直径0.985 (inch)≈25(mm)
SF4B-H□最小检测物体的直径1.772 (inch)≈45(mm) SF4B-A□
但是Dpf 值不可小于等于０。
输出波形［控制输出(OSSD1,OSSD2)ON时］

·传感器处于入光状态(ON状态)时，由于受光器输出电路进行自我诊断，输出晶体管处于周期性OFF状态。(参阅下图输出状态)
如果OFF信号被反馈，则受光器判断输出电路正常。反之，则受光器判断输出电路或接线故障，并将控制输出(OSSD1,OSSD2)保持在OFF状态。
由于此装置的OFF信号可能会导致机械误操作，因此请注意连接在此装置上的机械的输入反应时间，并保持连接。

输出波形［控制输出(OSSD1,OSSD2)ON时］

安装本装置时，应考虑周围反射性表面的影响，并采取涂饰反射面·遮蔽·加粗反射面·变更反射面的材质等适当措施。否则若光幕传感器检测不到，会导致重伤甚至死亡。
·请将金属制的壁板、地板、天花板、工件等，以及机罩，面板，玻璃等反射面(反射率极高的表面)保持在以下所给出的距离A(ｍ)以上。

侧视界 顶视界

投光器和受光器之间的距离
(设定距离L) 允许设定距离A

0.3～3m 0.16m

3～9m(注1) L/2×tan2θ θ =3°
=L×0.053(m)
注：
1) 检测距离因传感器种类而异。详情请参阅P.15订购指南。
2) 传感器的有效开口角按IEC 61496-2/UL 61496-2的要求是±2.5°(L＞3m)，但远离反射表面安装，超过±3°时会导致对齐错误。
关于手动传感器

本装置可使用手动控制器SFB-HC(另售)设定各种功能。［但是，使用SF4B-□(参阅P.15时，不能使用手动控制器］。各功能中，最小检测物体的尺寸等有关安全距离的内容是变化的。设定各功能时，必须重新计算安全距离并始终留出安全距离以上的空间。若没有保持安全距离，会因在到达机器危险部分前不能紧急停止，从而导致重伤甚至死亡。
·关于使用手动控制器SFB-HC(另售)设定功能的详情请参阅手动控制器附带的使用说明书。
故障屏蔽简易确认表

数字错误指示灯 原　因

噪音等的影响。手动控制器设定错误。

投光器和受光器的组合错误(光轴数等)。输出极性设定线(屏蔽线)接线错误。

串联电缆接线错误。上部串联的光幕传感器故障。

串联光幕传感器数及总光轴数超出规格范围。

<投光器侧亮起> 联锁设定输入及投光停止输入/复归输入接线错误。
<受光器侧亮起> 外部光线的影响或处于相互干扰状态。

或 <投光器侧亮起> 屏蔽灯输出接线错误。 <受光器侧亮起> 控制输出(OSSD1,OSSD2)接线错误。

输出极性设定线(屏蔽线)接线错误。

外部设备监控输入接线错误。连接继电器故障。

同步线接线错误。 <投光器侧亮起> 受光器侧故障。 <受光器侧亮起> 投光器侧故障。

噪音等的影响。相关电源故障。光幕传感器故障。 ※请向本公司咨询。

由于检测面有污垢或光轴未对齐等导致入光量下降。 (光轴处于勉强入光状态)

投光停止状态。

联锁状态。

控制输出为PNP输出设定状态。

控制输出为NPN输出设定状态。
※详情请参阅使用说明书
光幕传感器用隅角镜

·请务必根据光幕传感器SF4B/SF2B系列的使用说明书进行维护。
·如果本产品的反射面上附着污垢、水、油等请勿使用。如果扩散或弯曲无法确保合适的检测范围
·请务必在了解产品附带的使用说明书的基础上，再根据安装条件安装本产品及光幕传感器。如果不满足安装条件，有可能呈意想不到的错误入光状态、重伤甚至死亡。
·使用本产品时，请勿将光幕传感器SF4B/SF2B系列作为回归反射型使用。
·本产品的反射面材质为玻璃。破损时会有碎玻璃飞溅，请注意。

种类 隅角镜

型号 RF-SFBH-□

检测距离衰减率 1个隅角镜：90%，2个隅角镜：80%

耐
环
境
性 周围温度 －10～＋55°C(不可结冰、结露)，存储：－25～＋70°C

周围湿度 30～85%RH，存储：30～95%RH

耐振动 频率10～55Hz 双振幅0.75mm XYZ各方向2小时

耐冲击 频率300m/s2(约30G) XYZ各方向3次

材质主体壳：铝，安装支架：不锈钢
隅角镜(反面镜)：玻璃，侧盖：EPDM

附件嫁连支撑支架
RF-SFBH-40/48/56/64：1套
RF-SFBH-72/80/88/96：2套

尺寸(单位：mm)

SF4B-□ 光幕传感器

安装支架装配尺寸

型号 A B C D E F

SF4B-F23 SF4B-H12 SF4B-A6 230 270 286 — — —

SF4B-F31 SF4B-H16 SF4B-A8 310 350 366 — — —

SF4B-F39 SF4B-H20 SF4B-A10 390 430 446 — — —

SF4B-F47 SF4B-H24 SF4B-A12 470 510 526 — — —

SF4B-F55 SF4B-H28 SF4B-A14 550 590 606 — — —

SF4B-F63 SF4B-H32 SF4B-A16 630 670 686 — — —

SF4B-F71 SF4B-H36 SF4B-A18 710 750 766 — — —

SF4B-F79 SF4B-H40 SF4B-A20 790 830 846 390 — —

SF4B-F95 SF4B-H48 SF4B-A24 950 990 1,006
470
— —

SF4B-F111 SF4B-H56 SF4B-A28 1,110 1,150 1,166 550 — —

SF4B-F127 SF4B-H64 SF4B-A32 1,270 1,310 1,326 418 842 —

— SF4B-H72 SF4B-A36 1,430 1,470 1,486 472 948 —

— SF4B-H80 SF4B-A40 1,590 1,630 1,646 525 1,055 —

— SF4B-H88 SF4B-A44 1,750 1,790 1,806 433 870 1,308

— SF4B-H96 SF4B-A48 1,910 1,950 1,966 473 950 1,428

型号 A B

SF4B-F□ 10 5

SF4B-H□ 20 5

SF4B-A□ 40 15

安装支架装配尺寸
无死角安装支架MS-SFB-3和嫁连支撑支架的安装图。

型号 A B C D E F

SF4B-F23 SF4B-H12 SF4B-A6 230 209 201 — — —

SF4B-F31 SF4B-H16 SF4B-A8 310 289 281 — — —

SF4B-F39 SF4B-H20 SF4B-A10 390 369 361 — — —

SF4B-F47 SF4B-H24 SF4B-A12 470 449 441 — — —

SF4B-F55 SF4B-H28 SF4B-A14 550 529 521 — — —

SF4B-F63 SF4B-H32 SF4B-A16 630 609 601 — — —

SF4B-F71 SF4B-H36 SF4B-A18 710 689 681 — — —

SF4B-F79 SF4B-H40 SF4B-A20 790 769 761 370 — —

SF4B-F95 SF4B-H48 SF4B-A24 950 929 921
450
— —

SF4B-F111 SF4B-H56 SF4B-A28 1,110 1,089 1,081 530 — —

SF4B-F127 SF4B-H64 SF4B-A32 1,270 1,249 1,241 398 822 —

— SF4B-H72 SF4B-A36 1,430 1,409 1,401 452 928 —

— SF4B-H80 SF4B-A40 1,590 1,569 1,561 505 1,035 —

— SF4B-H88 SF4B-A44 1,750 1,729 1,721 413 850 1,288

— SF4B-H96 SF4B-A48 1,910 1,889 1,881 453 930 1,428

型号 A B

SF4B-F□ 10 5

SF4B-H□ 20 5

SF4B-A□ 40 15

保护杆装配尺寸
保护杆MC-SFBH-□的安装图。

型号 适用光幕传感器型号 A B C D

MC-SFBH-12 SF4B-F23 SF4B-H12 SF4B-A6 230 279 296 250

MC-SFBH-16 SF4B-F31 SF4B-H16 SF4B-A8 310 359 376
330

MC-SFBH-20 SF4B-F39 SF4B-H20 SF4B-A10 390 439 456 410

MC-SFBH-24 SF4B-F47 SF4B-H24 SF4B-A12 470 519 536 490

MC-SFBH-28 SF4B-F55 SF4B-H28 SF4B-A14 550 599 616 570

MC-SFBH-32 SF4B-F63 SF4B-H32 SF4B-A16 630 679 696 650

MC-SFBH-36 SF4B-F71 SF4B-H36 SF4B-A18 710 759 776 730

MC-SFBH-40 SF4B-F79 SF4B-H40 SF4B-A20 790 839 856 810

MC-SFBH-48 SF4B-F95 SF4B-H48 SF4B-A24 950 999 1,016 970

MC-SFBH-56 SF4B-F111 SF4B-H56 SF4B-A28 1,110 1,159 1,176 1,130

MC-SFBH-64 SF4B-F127 SF4B-H64 SF4B-A32 1,270 1,319 1,336 1,290

MC-SFBH-72 — SF4B-H72 SF4B-A36 1,430 1,479 1,496 1,450

MC-SFBH-80 — SF4B-H80 SF4B-A40 1,590 1,639 1,656 1,610

MC-SFBH-88 — SF4B-H88 SF4B-A44 1,750 1,799 1,816 1,770

MC-SFBH-96 — SF4B-H96 SF4B-A48 1,910 1,959 1,976 1,930

MS-SFB-1 标准安装支架(另售)

MS-SFB-1-T M8安装支架(另售)

MS-SFB-2 嫁连支撑支架(光幕传感器附件)

注：1)嫁连支撑支架(MS-SFB-2)为下列产
品的附件。数量因产品而异。
1套：SF4B-F□…79～111光轴传感器
SF4B-H□…40～56光轴传感器
SF4B-A□…20～28光轴传感器
2套：SF4B-F127
SF4B-H□…64～80光轴传感器
SF4B-A□…32～40光轴传感器
3套：SF4B-H□…88～96光轴传感器
SF4B-A□…44～48光轴传感器

MS-SFB-3 无死角安装支架(另售)

L字形安装

MS-SFB-4 间距变换支架(另售)

MS-SFB-4-T M8间距变换支架(另售)

SFB-HC 手动控制器(另售)

SF-LAT-2N 激光光轴对齐器(另售)

SF-C11 控制器(另售)

SF-C12 控制器(另售)

SF-C13 控制器(另售)

SF-IND-2 光幕传感器大显示器(另售)

RF-SFBH-□ 光幕传感器用隅角镜(另售)

型号 A B C D E F 主体重量

RF-SFBH-12 236 246 298 — — 272 约970g

RF-SFBH-16 316 326 378 — — 352 约1,170g

RF-SFBH-20 396 406 458 — — 432 约1,370g

RF-SFBH-24 476 486 538 — — 512 约1,570g

RF-SFBH-28 556 566 618 — — 592 约1,770g

RF-SFBH-32 636 646 698 — — 672 约1,970g

RF-SFBH-36 716 726 778 — — 752 约2,170g

RF-SFBH-40 796 806 858 458±50 — 832 约2,660g

RF-SFBH-48 956 966 1,018 538±50 — 992 约3,060g

RF-SFBH-56 1,116 1,126 1,178 618±50 — 1,152 约3,460g

RF-SFBH-64 1,276 1,286 1,338 698±50 — 1,312 约3,890g

RF-SFBH-72 1,436 1,446 1,498 538±50 1,018±50 1,472 约4,550g

RF-SFBH-80 1,596 1,606 1,658 591±50 1,125±50 1,632 约4,950g

RF-SFBH-88 1,756 1,766 1,818 645±50 1,231±50 1,792 约5,350g

RF-SFBH-96 1,916 1,926 1,978 698±50 1,338±50 1,952 约5,750g
