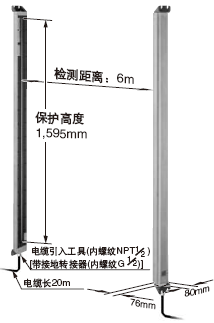

光幕传感器
安全继电器组件
规格

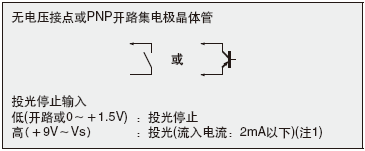

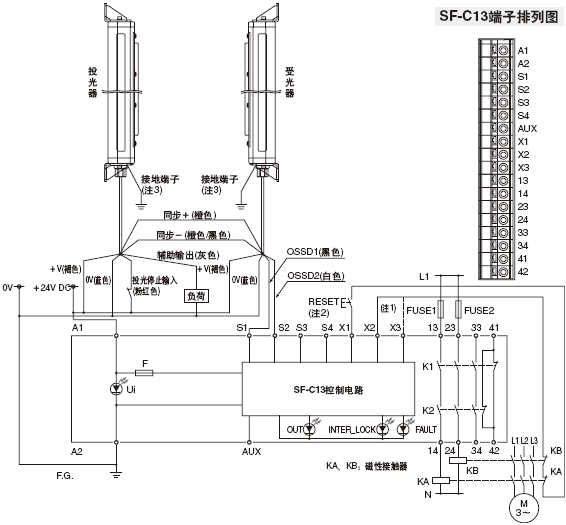

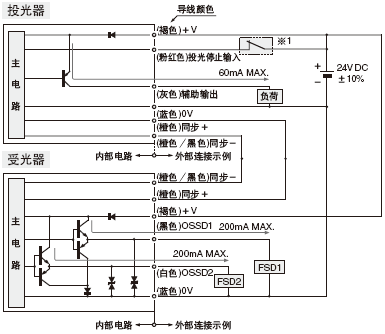

1) 当未明确指定测定条件时，使用周围温度为＋20°C。 2) 请将本产品安装在不易受到机械性损伤的场所。 3) 由于工作状态指示灯颜色依据控制输出(OSSD1、OSSD2)的ON、OFF状态而改变，传感器上工作状态指示灯标注为“OSSD”。 4) 由于本产品不能使用手动控制器SF-HC(另售)，因此无投光量控制指示灯以及消隐指示灯的功能。另外，也不能采用串联连接的方式。 5) Vs等同于所用的电源电压。 6) 电涌吸收器连接于内置光幕传感器SF4-AH80的主体外壳和带电部分之间，以避免雷击电涌引起的误动作。因此本栏的数值为在电涌吸收器被移去的特定情况下的耐电压和绝缘电阻。 I/O电路图和线路图I/O电路图 注意事项 FSD应使用安全继电器组件或具有同等安全性的控制电路。 ※1  SF-C13接线图(4类控制) 注： 1) 上图为手动复归时的接线图。使用自动复归，则请将图中接往X2的接线改接在X3上。此时，无需复归(RESET)按钮。 2) 复归(RESET)按钮请使用瞬动型开关。 3) 请将BSF4-AH80的接地端子切实接地。 使用指南· 在“PSDI模式”下，本装置不可以作为起动装置使用。 ·本产品目录是选择合适产品的向导。使用产品前请务必参阅产品附带的使用说明书。
· 在日本国内使用时，本装置不可用作压机的安全装置。日本国内的压机请使用光幕传感器SF4B-□-01(参阅P.4)。 · 在美国使用本产品时，适用OSHA 1910.212以及OSHA 1910.217标准，在欧洲使用时，适用EN999标准，此外还符合其它各国的防爆标准。关于安装条件，请遵守各国的法律和标准等要求。 防爆注意事项本产品为耐压防爆结构。只有在满足规定条件及规格的情况下使用本产品，才能保证正常的防爆性能。若不遵守规定的条件及规格，防爆性能将无法发挥作用。 ·请使用适合危险场所(可能有爆炸性气体或蒸汽存在的场所) 的防爆电气设备。·接线作业前请务必先切断电源。否则可能导致触电。 ·用户请绝对不要自行改造或修理本产品。否则可能导致爆炸或起火。 ·对于预见可能遭受外伤的电缆、请用强度足够的器件加以保护，如装入金属管等。 ·请将接地端子切实接地。否则可能导致爆炸或起火。 ·请勿打开耐压防爆外壳的盖子。也不能卸下外壳窗框金属件。否则可能导致爆炸或起火。 ·可以安装本产品的危险场所包括可能存在爆炸性气体的1类场所(Zone1)及2类场所(Zone2)(设备分类为“Group II A或B”、温度等级为“T1~T6”之防爆设备可用的场所)。请千万不要在0类场所(Zone0)使用本产品。 ·有关危险场所的分类以及防爆电气设备的分类，请参阅各国的电气设备施工标准以及相关法律法规等的原理，如日本的“工厂防爆电气设备用户指南(气体防爆1994)”(厚生劳动省产业安全研究所编)。 ·有可能受到来自普通电路的电磁感应、静电感应等干扰时，请采用独立的金属管或金属槽进行布线。  ·请设置在机械性损伤的危险较少的场所。 安装·安装光幕传感器时，请用4个M10螺栓牢固固定。·电缆引入口加工有配线保护管用的螺纹(NPT1/2)。请使用钢制电线管等连接，完整的螺纹部至少旋入5牙以上。 ·调整光轴之后，请拧紧水平角度调整用内六角螺栓进行固定。此时的推荐紧固扭矩应为1.5N·m～1.7N·m。 (水平角度调整用内六角螺栓安装在投光器和受光器的上、下方。) 接地·将耐压防爆外壳下部的接地端子接地，以使接地电阻小于100Ω。·接地电线请使用600V乙烯绝缘电线或具有同等以上绝缘性能的电线。电线的截面积必须能确保安全流过可预见的最大接地电流。 其他·使用时请务必遵守本产品规格。否则可能导致触电、受伤或产品损坏。·开箱时请注意不可倒置本产品。否则可能导致受伤。 ·测量绝缘电阻时请不要触摸端子。否则可能导致触电。 ·发生异常时请立即停止运行。否则可能导致触电、受伤或发生火灾。 ·测量绝缘电阻时，请确保周围没有爆炸性气体或蒸汽，否则可能导致爆炸或起火。 参考
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
