光幕传感器专用控制单元

SF-C10系列

特点：缩短安全电路的，构建时间！

产品特点：

连接器连接的控制单元

一触式连接方式
与光幕传感器的连接采用单触的连接器方式，可以缩短施工及更换的时间。

无须控制扭矩的简单施工
非光幕传感器接线的端子座采用弹簧式，无需对端子紧固扭矩进行控制。

可装拆端子座减少了维护工作量
采用可装拆式端子座，维护时无须重新接线。

牢固型控制单元 (SF-C12)

采用IP65保护结构的金属外壳
安全继电器内置于坚固的金属外壳内。由于是IP65保护结构，可单独安装，无须装入控制柜。

薄型控制单元 (SF-C13)

细长的外观设计
厚度减至22.5mm，控制柜内狭小的空隙也能安装。

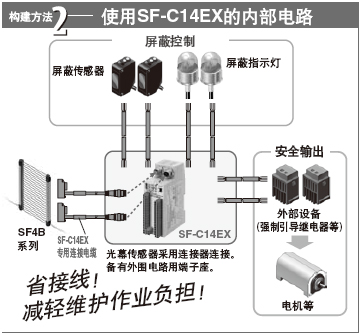

简单构建屏蔽控制电路 (SF-C14EX)

安全电路的构建方法可选

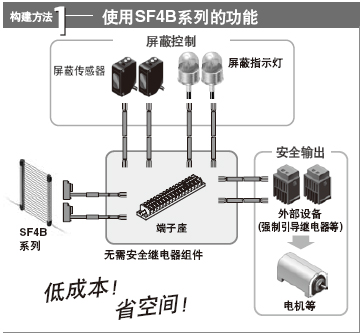

光幕传感器SF4B系列可以单独构成屏蔽控制电路。应用扩展单元SF-C14EX可以直接连接光幕传感器、屏蔽(Muting)传感器、屏蔽指示灯，因此可以简单地构建屏蔽控制电路。

只停止装置内的部分运行，兼顾安全性和生产效率 (SF-C14EX)

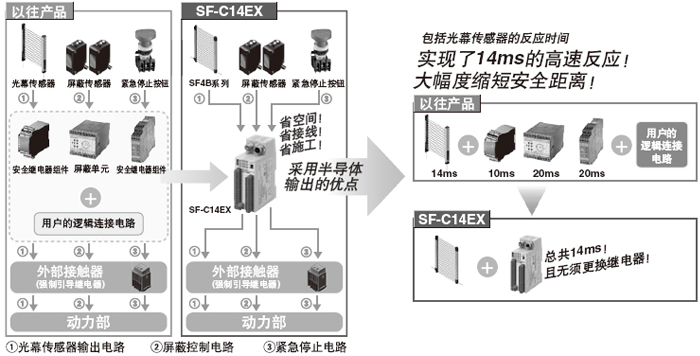

集3个安全电路系统于一体

14ms的高速反应(包括光幕传感器)

一台控制单元拥有①光幕传感器输出、②屏蔽控制、③紧急停止按钮三个安全电路系统。将采用多个安全继电器组件、屏蔽控制器才能实现的功能集于一身，大幅度节省了空间、接线以及施工作业。采用半导体输出，实现了高速反应性能。可避免使用多台安全继电器组件时的反应延迟问题，大幅度缩短光幕传感器的安全距离，提高了作业效率。同时，还省去了单元内部安全继电器的更换作业，降低了运行成本。

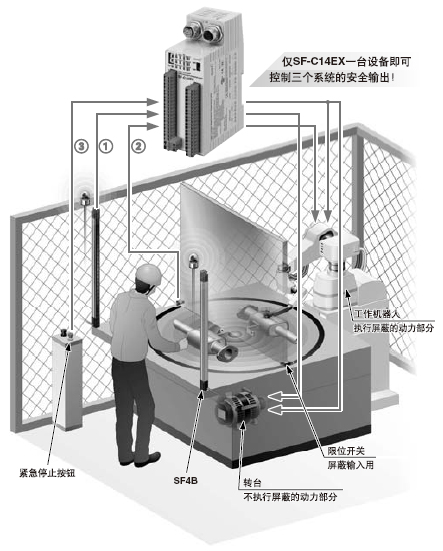

独立控制三个安全电路系统，可实现设备的整体停机和局部停止 (SF-C14EX)

对进行屏蔽控制的动力部分和不进行屏蔽控制的动力部分分别进行控制!
1台设备可同时控制执行屏蔽控制的动力部分(工作机器人)和不执行屏蔽控制的动力部分(转台)。放入工件时停止旋转台运行以确保作业人员的安全，同时可以不停止工作机器人的运行，以确保高生产效率。
安全电路①：与光幕传感器的入光、遮光状态联动(局部停止)
光幕传感器遮光(工件放入、人体进入时)时安全输出OFF(开)，使转台停止。
安全电路②：与屏蔽控制联动(局部停止)
在转台正常停止期间放入工件时(屏蔽条件成立)，使工作机器人继续运行。
转台旋转期间若人体进入(屏蔽条件不成立)，则安全输出OFF(开)，使工作机器人停止动作。
安全电路③：与紧急停止输入联动(整体停机)
按下紧急停止开关时安全输出OFF(开)，使设备整体(转台、工作机器人)停机。

配备屏蔽指示灯的断丝输出
单元上连接的两个屏蔽指示灯中如有一个断丝，即发出警报。这样就可以在两个指示灯都断丝导致装置停止前及时更换指示灯。另外，还配备与屏蔽功能、超程功能、光幕传感器控制输出联动的辅助输出功能。

功能动作

辅助输出1 屏蔽输出屏蔽功能无效时ON

辅助输出2 超程输出超程功能无效时ON

辅助输出3 指示灯断丝输出屏蔽指示灯正常时ON

辅助输出4 光幕传感器辅助输出光幕传感器遮光时ON

配备数字式错误指示灯，出错内容一目了然！
万一发生故障时，可以和检测时一样保持输出(OFF信号)以确保安全，同时还可以数字的形式显示错误内容。

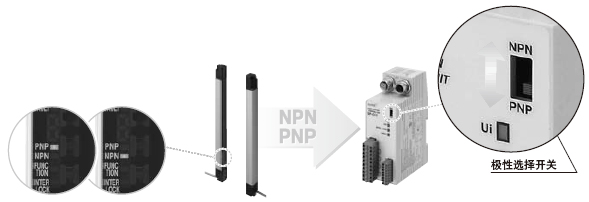

兼容PNP/NPN两种极性！ (所有机型)
一个机型可以实现PNP/NPN两种极性的输入转换，减少了产品的登录代号。

订购指南

种类形状型号 连接电缆 说明

连接器连接型
控制单元 SF-C11 光幕传感器连接电缆：
SFB-CB□ （SF4B系列用）
SF2B-CB□ （SF2B系列用）
延长电缆：SFB-CCJ10□ 使用带8芯连接器的电缆和光幕传感器连接。
支持最高4类控制。
不能使用防干扰线和屏蔽功能。

牢固型
控制单元 SF-C12 光幕传感器连接电缆：SFB-CB05-MU
延长电缆：SFB-CCJ10□-MU 使用带12芯连接器的电缆和光幕传感器连接。
可使用防干扰线。
支持最高4类控制。
不能使用屏蔽功能。

超薄控制单元 SF-C13 光幕传感器连接电缆：
SFB-CCB□（-MU）（SF4B系列用）
SF2B-CCB□ （SF2B系列用）
延长电缆：SFB-CC□（-MU）使用无连接器电缆和光幕传感器连接。可以使用屏蔽功能和防干扰线。
支持最高4类控制。

SF4B系列专用
扩展应用单元 SF-C14EX 光幕传感器连接电缆：SFB-CB□-EX
延长电缆：SFB-CCJ10□ 具备屏蔽控制功能、紧急停止输入等功能，可扩展光幕传感器的应用范围。使用专用连接电缆和光幕传感器连接。
支持最高4类控制。
注：1）连接电缆的详细情况请参阅SF4B系列(PDF P.4～)或SF2B系列(PDF P.52～)。
SF-C12的备用继电器组件
备有SF-C12内置安全继电器的备用继电器组件(2个安全继电器、1个拆卸工具)。
型号：SF-C12-RY

技术信息：
规格

型号 SF-C11 SF-C12 SF-C13

可连接的光幕传感器 SF4B/SF2B系列 SF4B系列 SUNX制光幕传感器

适用标准 IEC 61496-1、UL 61496-1、JIS B 9704-1

控制种类 符合基于ISO 13849-1(EN954-1、JIS B 9705-1)的最高4类控制

电源电压 24V DC±10%　脉动P-P10%以下

消耗电流 100mA以下(不包括光幕传感器的消耗电流)

保险丝额定电流 内置电子保险丝、断开电流0.5A以上、断电后重新复归

安全输出 NO接点×3（13-14、23-24、33-34） NO接点×2（13-14、23-24） NO接点×3（13-14、23-24、33-34）

使用种类 AC-15、DC-13（IEC 60947-5-1）

额定工作电压(Ue) /
额定工作电流(le) 30V DC/6A、230V AC/6A、电阻性负载(感性负载时在接点保护的情况下)
最小适用负载：10mA(24V DC时)(注2) 24V DC/1A、电阻性负载(感性负载时在接点保护的情况下)
最小适用负载：15mA(24V DC时) 30V DC/4A、230V AC/4A、电阻性负载(感性负载时在接点保护的情况下)
最小适用负载：10mA(24V DC时)(注2)

接点材质/接点 银氧化锡(AgSnO)、自净化、强制动作银镍(AgNiO）＋0.2μ mAu(镀金)、自净化、强制动作银氧化锡(AgSnO)、自净化、强制动作

接点电阻 100mΩ以下(初始值) 50mΩ以下(初始值) 100mΩ以下(初始值)

接点保护保险丝
额定电流 6A(慢熔式保险丝) 3A(慢熔式保险丝) 4A(慢熔式保险丝)

机械寿命 1,000万次以上(转换频度每分钟180次)(注3)

电气寿命 10万次以上(转换频度每分钟20次、230V AC／3A电阻性负载时)(注3)

工作时间
(自动复归/手动复归) 80ms以下/90ms以下 30ms以下／30ms以下 80ms以下/90ms以下

反应时间(复归时间) 10ms以下 14ms以下 10ms以下

辅助输出 安全继电器接点(NC接点)×1(41-42)(与安全输出联动) 安全继电器接点(NC接点)×1(31-32)(与安全输出联动) 安全继电器接点(NC接点)×1(41-42)(与安全输出联动)

额定工作电压/电流 24V DC／2A、微电流：10mA以上(24V DC时) 30V DC/3A、最小适用负载：15mA以下(24V DC时) 24V DC／2A、微电流：10mA以上(24V DC时)

接点保护保险丝
额定电流 2A(慢熔式保险丝) 3A(慢熔式保险丝) 2A(慢熔式保险丝)

半导体辅助输出
（AUX） <负极接地(PNP时设定)>
PNP开路集电极晶体管
·最大源电流：60mA
· 外加电压：同电源电压(半
导体辅助输出和＋V间)
· 剩余电压：2.3V以下
(源电流为60mA时)
·漏电流：2mA以下
<正极接地(NPN时设定)>
NPN开路集电极晶体管
·最大流入电流：60mA
· 外加电压：同电源电压(半
导体辅助输出和0V间)
· 剩余电压：1.5V以下
(流入电流为60mA时)
·漏电流：2mA以下 - PNP开路集电极晶体管
·最大源电流：60mA
·外加电压：同电源电压
(半导体辅助输出和＋V间)
·剩余电压：2.3V以下(源电流为60mA时)
·漏电流：2mA以下

输出动作 与光幕传感器的辅助输出联动 - 光幕传感器遮光时ON

过电压类别 Ⅲ

指示灯 电源（Ui） 绿色LED(通电时亮起)

安全输出 [OUT(注4)] 绿色LED(安全输出“闭”时亮起)

互锁(INTER_LOCK) 黄色LED(安全输出“开”时亮起) - 黄色LED(安全输出“开”时亮起)

异常(FAULT) 黄色LED(发生异常时闪烁) 橙色LED(两个光幕传感器的输入
极性选择开关设定不同时亮起) 黄色LED(发生异常时亮起)

外部继电器监控功能 装备装备(注5) 装备

下降沿切换功能 装备

极性切换功能(注6) 装备(利用滑动开关可在正/负极接地间切换)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器装备(通过接线处理可在正/负极接地间切换)
负极接地：对应PNP输出光幕传感器
正极接地：对应NPN输出光幕传感器

污染度 2

环
境
性
能 保护构造 外壳：IP40、端子部：IP20 IP65 外壳：IP40、端子部：IP20

周围温度 －10～＋55°C(注意不可结露、结冰)、存储：－25～＋70°C

周围湿度 30～85%RH、存储：30～95%RH 35～85%RH、存储：35～85%RH 30～85%RH、存储：30～95%RH

耐振动 频率/误动作：10～55Hz　双振幅：0.35mm　X，Y和Z方向各20次频率：10～55Hz　双边振幅：0.75mm　X，Y和Z方向各2小时频率/误动作：10～55Hz　双振幅：0.35mm　X，Y和Z方向各20次

连接端子 可装拆弹簧压紧端子可移动的欧洲型端子弹簧压紧端子

外壳材质 ABS 铸铝 ABS

重量本体重量：约320g 本体重量：约1kg 本体重量：约200g
注：
1) 当未明确指定测定条件时，使用周围温度应为＋20°C。
2) 并排使用多个SF-C11或SF-C13时，各单元间请间隔5mm以上。密集安装时请根据周围温度参阅右图降低安全输出的额定工作电流。
3) 继电器的开关寿命因负载种类、开关频度、周围环境而异。
4) SF-C12本体上的标记为“Enabling”。
5) 备有可利用SF4B系列产品功能的端子。
6) 滑动开关在负极接地时请切换至PNP侧，正极接地时请切换至NPN侧。

〈SF-C11密集安装时降额特性〉〈SF-C13密集安装时降额特性〉

型号 SF-C14EX

可连接的光幕传感器 SF4B系列

适用标准 IEC 61496-1、UL 61496-1、EN 61496-1、JIS B 9704-1

控制种类 符合基于ISO 13849-1(EN 954-1、JIS B 9705-1)的4类控制

电源电压 24V DC±10%　脉动P-P10%以下

消耗电流 0.2A以下(不包括光幕传感器及其他外部连接设备)

安全输出
(安全输出1)
(安全输出2)
(安全输出3) PNP开路集电极晶体管2输出×3 或 NPN开路集电极晶体管2输出×3(可利用滑动开关进行切换)

<选择PNP输出时>
·最大源电流：200mA以下
·外加电压：同电源电压(安全输出和＋V间)
·剩余电压：2V以下(源电流为200mA时) <选择NPN输出时>
·最大流入电流：200mA以下
·外加电压：同电源电压(安全输出和0V间)
·剩余电压：2V以下(流入电流为200mA时)

动作模式(输出动作) 安全输出1：光幕传感器入光时ON，光幕传感器遮光时OFF(注2)
安全输出2：光幕传感器入光时或屏蔽功能有效时ON
光幕传感器遮光且屏蔽功能无效时OFF(注2)
安全输出3：紧急停止无效时ON，紧急停止有效时OFF

保护电路(短路保护) 装备

反应时间 OFF反应：14ms以下(安全输出1、2包括光幕传感器的反应时间在内)
ON反应：90ms以下(自动复归)／140ms以下(手动复归)(注3)

辅助输出
(非安全性输出)
[辅助输出1]
[辅助输出2]
[辅助输出3]
[辅助输出4](注4) PNP开路集电极晶体管×3 或 NPN开路集电极晶体管×3(可利用滑动开关进行切换)

<选择PNP输出时>
·最大源电流：60mA以下
·外加电压：同电源电压(辅助输出和＋V间)
·剩余电压：2V以下(源电流为60mA时) <选择NPN输出时>
·最大流入电流：60mA以下
·外加电压：同电源电压(辅助输出和0V间)
·剩余电压：2V以下(流入电流为60mA时)

动作模式(输出动作) 辅助输出1：屏蔽功能无效时ON，屏蔽功能有效时OFF
辅助输出2：超程功能无效时ON，超程功能有效时OFF
辅助输出3：屏蔽指示灯正常时ON，屏蔽指示灯异常时OFF
辅助输出4：光幕传感器遮光时ON，光幕传感器入光时OFF(注4)

保护电路(短路保护) 装备

屏蔽指示灯输出 可用的屏蔽指示灯： L1、L2各24V DC、3.6W～30W

保护电路(短路保护) 装备

环
境
性
能 保护构造 外壳部：IP40、端子部：IP20

周围温度 －10～＋55°C(注意不可结露、结冰)、存储：－25～＋70°C

周围湿度 30～85%RH、存储：30～95%RH

耐电压 耐电压AC1,000V 1分钟　所有带电连接端子和外壳间

绝缘电阻 DC500V高阻表20MΩ以上　所有带电连接端子与外壳间

耐振动 频率：10～55Hz　双振幅：0.35mm　X，Y和Z方向各2小时

耐冲击 加速度：30G　X，Y和Z方向各3次

材质外壳：ABS

连接端子 可装拆弹簧压紧端子

重量本体重量：约250g
注：
1) 未明确指定测定条件时，使用周围温度为＋20°C。
2) 当紧急停止有效时，无论光幕传感器的入光、遮光状态如何，安全输出1、2均为OFF。
3) 安全输出3，不能使用自动复归。
4) 输出SF4B系列内置的辅助输出。
与光幕传感器的连接示例

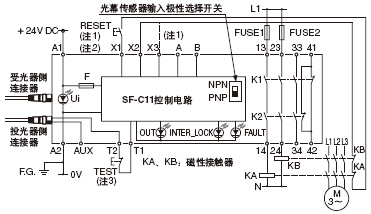

SF-C11与SF4B系列或SF2B系列的接线图(4类或2类控制)

PNP输出(负极接地)时
· 将光幕传感器输入极性选择开关设定到PNP侧，将0V接地。

注：
1) 上图为手动复归时的接线图。若使用自动复归时，请将图中接往X2的接线改接在X3上。此时，无需复归(RESET)按钮。
2) 复归(RESET)按钮请使用瞬动型开关。
3) 测试(TEST)按钮断开时停止投光，接通时开始投光。
不使用时请将T1-T2接通。但，SF2B系列请通过测试杆遮光，另行实施自我诊断。
NPN输出(正极接地)时
· 在上图中将光幕传感器极性选择开关设定到NPN侧，使电源输入的正极侧接地。

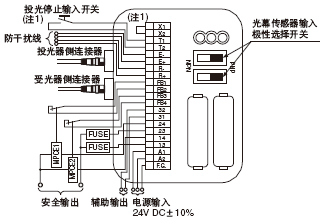

SF-C12和SF4B系列的接线图(4类控制)

PNP输出(负极接地)时
· 将两个光幕传感器输入极性选择开关设定到PNP侧，再将F.G.端子与电源输入的0V相连。

注：1) 上图为手动复归时的接线图。若使用自动复归时，请在T1-T2间连接常闭型按钮开关，而将X1-X2开路。
NPN输出(正极接地)时
· 在上图中将两个光幕传感器输入极性选择开关设定到NPN侧，再将F.G.端子与电源输入的正极侧相连。

连接SF-C11和光幕传感器时，请务必使用8芯带连接器电缆。详细情况请参阅SF4B系列(PDF P.4～)、SF2B系列(PDF P.52～)。
SFB-CB□、SF2B-CB□、SFB-CCJ10□

端子排列图

端子名 说明

A1 ＋24V DC

A2 0V

13-14、23-24、33-34 安全输出(NO接点×3)

41-42 辅助输出(NC接点×1)

X1 复归输出端子

X2 复归输入端子(手动)

X3 复归输入端子(自动)

A 不使用。

B

T1 测试输出端子

T2 测试输入端子

AUX 半导体辅助输出

光幕传感器连接器针的排列图

连接器针No. 投光器侧连接器 受光器侧连接器

1 互锁(注1) OSSD2

2 ＋24V DC ＋24V DC

3 投光停止 OSSD1

4 辅助输出 EDM
(外部继电器监控)

5 同步线＋同步线＋

6 同步线－同步线－

7 0V 0V

8 屏蔽线屏蔽线
注：1) 使用SF2B系列时未用。

连接SF-C12和光幕传感器时，请务必使用12芯带连接器电缆。
详细情况请参阅SF4B系列(PDF P.4～)。
SFB-CB05-MU(电缆长0.5m)
SFB-CCJ10E-MU(投光器用延长电缆，长10m)
SFB-CCJ10D-MU(受光器用延长电缆，长10m)

端子排列图

端子名 说明

FG 框架接地(F.G.)端子

A2 0V

A1 ＋24V DC

13-14、
23-24 安全输出(NO接点×2)

31-32 辅助输出(NC接点×1)

FB4 外部继电器监控端子2

FB3

FB2 外部继电器监控端子1

FB1

端子名 说明

R+ 防干扰线－(受光器侧)

R - 防干扰线＋(受光器侧)

E+ 防干扰线－(投光器侧)

E - 防干扰线＋(投光器侧)

T2 投光停止输入端子

T1

X2 自动复归／
手动复归转换端子
手动复归：X1-X2间短路

X1

光幕传感器连接器针的排列图

注：1) 本产品不使用
端子No.11、12的输入、输出。

连接器针No. 投光器侧连接器 受光器侧连接器

1 互锁 OSSD2

2 ＋24V DC ＋24V DC

3 投光停止 OSSD1

4 辅助输出 EDM
(外部继电器监控)

5 同步线＋同步线＋

6 同步线－同步线－

7 0V 0V

8 屏蔽线屏蔽线

9 防干扰线＋防干扰线＋

10 防干扰线－防干扰线－

11 (屏蔽指示灯输出) (屏蔽输入1)

12 (超程输入) (屏蔽输入2)

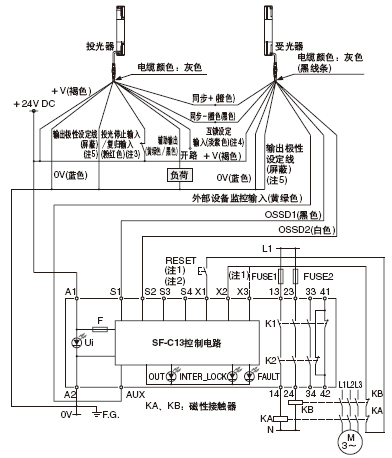

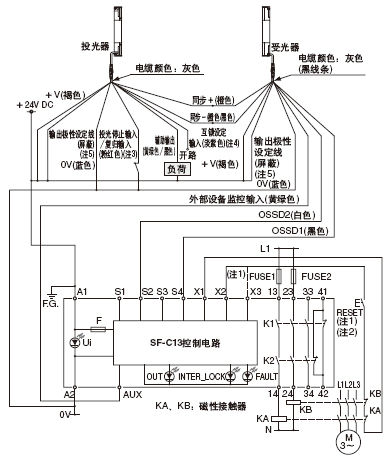

SF-C13与SF4B系列或SF2B系列的接线图(4类或2类控制)

PNP输出(负极接地)时
· 将光幕传感器的控制输出OSSD1和OSSD2分别与S1、S2连接。

注：
1) 上图为手动复归时的接线图。自动复归时，请将图中接往X2的接线改接在X3上。
此时，无需复归(RESET)按钮。
2) 复归(RESET)按钮请使用瞬动型开关。
3) SF2B系列为测试输入(粉红色)。
4) SF2B系列未配备。
5) SF2B系列使用屏蔽电缆。

端子排列图

端子名 说明

A1 ＋24V DC

A2 0V

S1～S4 光幕传感器控制输出(OSSD)输入端子

AUX 半导体辅助输出

X1 复归输出端子

X2 复归输入端子(手动)

X3 复归输入端子(自动)

13-14、23-24、33-34 安全输出(NO接点×3)

41-42 辅助输出(NC接点×1)

光幕传感器侧接线时请另行准备端子座。

NPN输出(正极接地)时
· 将光幕传感器的控制输出OSSD1和OSSD2分别与S4、S2连接，且正极接地。

注：
1) 上图为手动复归时的接线图。自动复归时，请将图中接往X2的接线改接在X3上。
此时，无需复归(RESET)按钮。
2) 复归(RESET)按钮请使用瞬动型开关。
3) SF2B系列为测试输入(粉红色)。
4) SF2B系列未配备。
5) SF2B系列使用屏蔽电缆。

SF-C13和光幕传感器连接时，请务必使用无连接器电缆。详细情况请参阅SF4B系列(PDF P.4～)和SF2B系列(PDF P.52～)。
SFB-CCB□（-MU）、SF2B-CCB□、SFB-CC□（-MU）

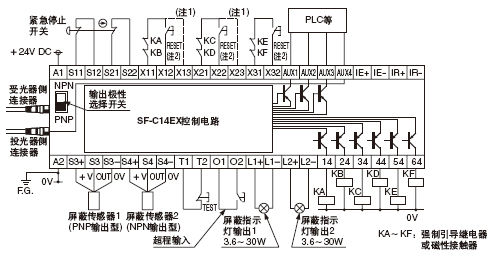

SF-C14EX与SF4B系列的接线图(4类控制)

PNP输出(负极接地)时
· 将输出极性选择开关设定到PNP侧，将0V接地。

· SF-C14EX和光幕传感器连接时，请务必使用下列电缆。
光幕传感器连接电缆
SFB-CB□-EX
延长电缆
SFB-CCJ10□
· 将NO接点的开关作为屏蔽传感器使用时，接线如下所示。

不使用紧急停止按钮时，请使S11-S12端子间和S21-S22端子间短接。
注：
1) 上图为手动复归时的接线图。使用自动复归时，请如虚线所示，将接往X12的接线改接到X13、接往X22的接线改接到X23上。此时，无需复归(RESET)按钮。X31-X32端子为手动复归专用。
2) 复归(RESET)按钮请使用瞬动型开关。
NPN输出(正极接地)时
· 将输出极性选择开关设定到NPN侧，使电源输入的正极侧接地。
注：
1) 左图为手动复归时的接线图。使用自动复归时，请如虚线所示，将接往X12的接线改接到X13、接往X22的接线改接到X23上。
此时，无需复归(RESET)按钮。X31-X32为手动复归专用端子。
2) 复归(RESET)按钮请使用瞬动型开关。

端子排列图

端子名
功能 端子名 功能

14 安全输出1
光幕传感器的入光·遮光 S11 紧急停止接点输入
2NC输入
S11-S12间
S21-S22间

24 S12

34 安全输出2 包括屏蔽功能
的光幕传感器输出 S21

44 S22

54 安全输出3
紧急停止输出 X11 安全输出1复归输入
X11-X12：手动复归
X11-X13：自动复归

64 X12

S3+ 屏蔽传感器输入1
(PNP输出型)·
S3+、S3－：电源
S3：传感器输出 X13

S3 X21 安全输出2复归输入
X21-X22：手动复归
X21-X23：自动复归

S3－ X22

S4+ 屏蔽传感器输入2
(NPN输出型)
S4+·S4－：电源
S4：传感器输出 X23

S4 X31 安全输出3复归输入X31-X32：手动复归

S4－ X32

T1 测试输入端子
开路：测试模式
短路：正常工作模式 AUX1 辅助输出1：屏蔽输出

T2 AUX2 辅助输出2：超程输出

O1 超程输入端子
开路：无效短路：有效 AUX3 辅助输出3：指示灯断丝输出

O2 AUX4 辅助输出4：光幕传感器辅助输出

L1+ 屏蔽指示灯输出1 IE+ 防干扰端子投光＋

L1－ IE－ 防干扰端子投光－

L2+ 屏蔽指示灯输出2 IR+ 防干扰端子受光＋

L2－ IR－ 防干扰端子受光－

A1 ＋24V DC

A2 0V

光幕传感器连接器针的排列图

连接器针No. 投光器侧连接器 受光器侧连接器

1 防干扰线＋防干扰线＋

2 ＋24V DC ＋24V DC

3 防干扰线－防干扰线－

4 辅助输出未使用

5 同步线＋同步线＋

6 同步线－同步线－

7 0V 0V

8 屏蔽线屏蔽线

使用指南

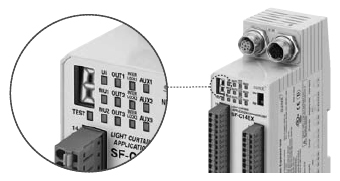

各部分名称和功能(SF-C14EX)

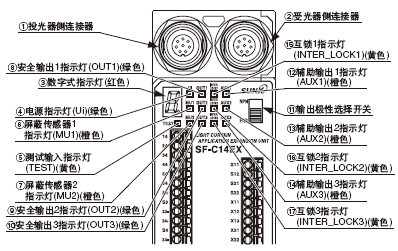

编号名称功能

1 投光器侧连接器连接SF4B系列的投光器。

2 受光器侧连接器连接SF4B系列的受光器。

3 数字式指示灯(红色) 异常时亮起或闪烁，消隐功能有效时亮起。

4 电源指示灯(Ui)(绿色) 通电时亮起。

5 测试输入指示灯(TEST)(黄色) 测试输入有效时亮起。与手动控制器SFB-HC通信时闪烁。

6 屏蔽传感器1指示灯(MU1)(橙色) 屏蔽传感器1 ON时亮起。

7 屏蔽传感器2指示灯(MU2)(橙色) 屏蔽传感器2 ON时亮起。

8 安全输出1指示灯(OUT1)(绿色) 安全输出1 ON时亮起。

9 安全输出2指示灯(OUT2)(绿色) 安全输出2 ON时亮起。

10 安全输出3指示灯(OUT3)(绿色) 安全输出3 ON时亮起。

11 输出极性选择开关 PNP(负极接地)和NPN(正极接地)间的切换。出厂设定为PNP(负极接地)。

12 辅助输出1指示灯(AUX1)(橙色) 辅助输出1 ON时亮起。

13 辅助输出2指示灯(AUX2)(橙色) 辅助输出2 ON时亮起。

14 辅助输出3指示灯(AUX3)(橙色) 辅助输出3 ON时亮起。

15 互锁1指示灯(INTERLOCK1)(黄色) 互锁1 ON时亮起。

16 互锁2指示灯(INTERLOCK2)(黄色) 互锁2 ON时亮起。

17 互锁3指示灯(INTERLOCK3)(黄色) 互锁3 ON时亮起。

接线
· 单芯线或绞线(导线)推荐使用下列产品。
SF-C11
电源、输出线侧连接器：0.2～2.5mm²(AWG24～12)
信号线侧连接器：0.2～1.5mm²(AWG24～16)
SF-C13
单芯线：φ 0.4～φ 1.2mm(AWG26～16)
绞线(导线)：0.3～1.25mm²(AWG22～16)
SF-C14EX
电源线侧连接器(A1、A2)：0.2～2.5mm²(AWG24～12)
其他连接器：0.2～1.5mm²(AWG24～16)
输出波形(安全输出为ON时)(SF-C14EX)
· 当安全输出为ON状态时，将对输出电路进行自我诊断，因此输出晶体管会周期性地转为OFF状态。(OFF脉冲宽度：100μs以下)
如果反馈回OFF信号，即诊断为输出电路正常。如未反馈回OFF信号，则诊断为输出电路或接线不正常，并使安全输出保持OFF状态。
由于存在因SF-C14EX的OFF造成设备故障的可能性，请注意与SF-C14EX连接的设备的输入反应时间。

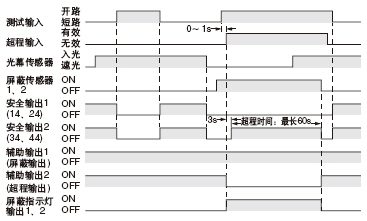

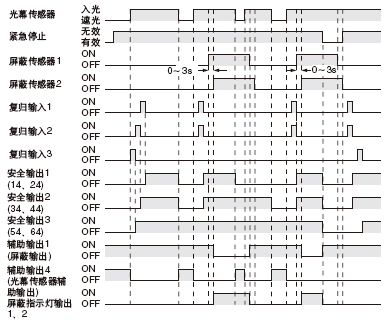

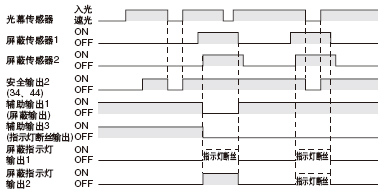

时序图[SF-C14EX]
常规动作
· 图中所示的安全输出1、2为手动复归设定时的情况。

· 上图所示为SF-C14EX常规动作的时序图。
· 辅助输出2(超程输出)在上述常规动作中保持ON状态。
· 辅助输出3(屏蔽指示灯输出)在上述常规动作中保持ON状态。
测试输入、超程输入
· 图中所示的安全输出1、2为自动复归设定时的情况。

· 测试输入中，安全输出1、2为OFF。
· 满足以下所有条件时，超程功能有效。
· 屏蔽指示灯输出1、2中至少一方应连接3.6～30W的白炽灯。
·两个屏蔽传感器中至少一方应有信号输入。
· 使超程输入端子O1、O2短路，并在1秒钟内测试输入端子T1、T2断开。(持续3秒)
三个条件中若有一个不能满足，或经过60秒后，超程功能变为无效。
指示灯断丝输出
· 图中所示的安全输出1、2为手动复设定时的情况。

· 屏蔽中会对指示灯的状态进行检查，若任意一个指示灯发生故障时，使辅助输出3变为OFF。指示灯只有一个断丝时，会保持屏蔽状态，若两个指示灯都断丝时，屏蔽状态立即解除。
其他
· 若连接了不匹配的输入设备，则不符合基于ISO13849-1(EN 954-1、JIS B 9705-1)的4类控制的要求。
· 本产品的电源采用了无需更换的电子保险丝。
· 电子保险丝跳闸时，请切断电源，排除引起过电流的原因后。重新接通电源时，电子保险丝即恢复正常。
· 电子保险丝不能用于使其连续动作或经常动作的用途。若连续使保险丝动作，可能将无法满足规格要求。
· 接线作业请务必在切断电源的状态下进行。
· 若接线错误，将导致故障。
· 请注意确认电源波动情况，以保证输入电源不超出额定值。如果施加了超出额定范围的电压，或直接连接交流电源，可能引发机器故障或损坏、烧坏，请务必注意。
· 电源装置请务必满足以下所有项目：
1) 符合使用地区许可的电源
2) 符合EMC指令和低电压指令的电源(必须满足CE标准时)
3) 符合低电压指令，输出在100VA以下的电源
4) 使用市售的开关调节器时，请将框架接地(F.G.)端子接地。
5) 输出保持时间在20ms以上的电源
6) 直流电源应使用隔离变压器
7) 发生电涌时，应采取在发生源安装电涌吸收器等措施
8) 应采用CLASS2电源装置(必须满足UL／c UL标准时)
《补充说明》
无需实施IEC 60536(触电保护等级)规定的接地、但应满足称为双重隔离或强化隔离之隔离距离的电源装置。（符合低电压指令、输出在100VA以下的电源可以同等使用。）
· 请勿与高压线或动力线并行布线或将它们装入同一根电线管中使用。否则可能因电磁感应导致机器误动作。
· 本产品并非防尘、防水构造，请务必将其安装在具有IP54以上保护构造的控制柜中。(SF-C12除外)
· 请避免在有蒸汽、灰尘多的场所使用本产品。
· 请不要直接接触稀释剂等有机溶剂以及油、脂等物质。
· 本产品只能在符合IEC 60204-1、JIS B 9960-1接地要求的控制电路、以及具备绝缘监视装置(接地检测装置)的控制电路中使用。
· 不能在室外使用本产品。
· 本产品的嵌合部位贴有如下所示的标签。若此标签脱落或损坏，本产品将不能被认定为安全的设备，也将不属于本公司的保修对象，请务必注意。

尺寸(单位：mm)

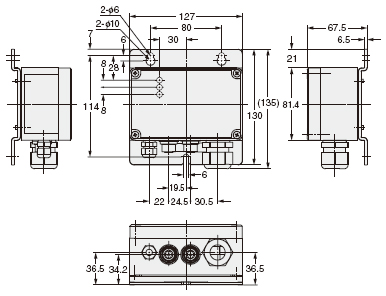

SF-C11 控制单元

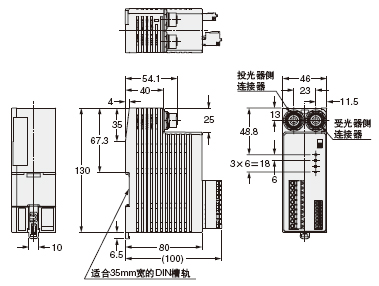

SF-C12 控制单元

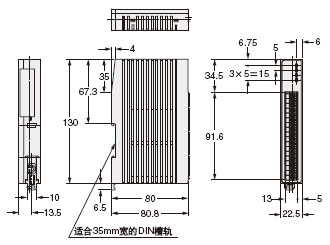

SF-C13 控制单元

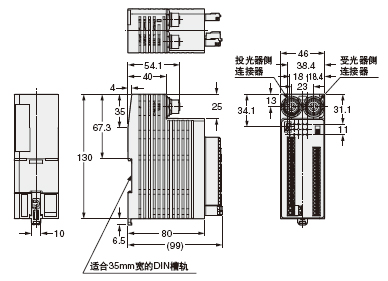

SF-C14EX 应用扩展单元
