小型光幕传感器

SF4-AH系列

特点：Type4光幕传感器！

产品特点：

符合国际安全标准
SF4-AH系列已经达到了最严格的国际安全水平，符合机械指令和OSHA/ANSI标准。该系列已被许可在世界的任何工作场所使用。

已达到最高的安全标准
它运用两个独立的CPU，互相检测安全状况。装备信息处理和输出的双电路，使高可靠性的安全设计得以实现。
此外，为了确保安全，采用于FMEA以实现安全工作。
※ FMEA：Failure Mode & Effects Analysis(故障模式和影响分析)

安全距离的计算要求简化
因为已达到了一个与光轴数无关的11ms的高速反应，所以不再需要计算每个独立传感器的安全距离。这个高速反应简化了整个安全距离计算的程序。提高了安全距离反应速度，使得危险区域与传感器之间的距离缩短，从而实现设备的小型化。

未对齐的光轴清晰可见

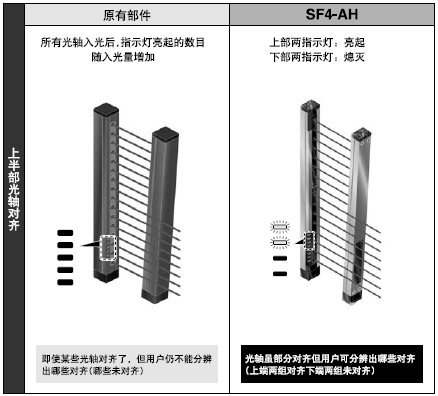

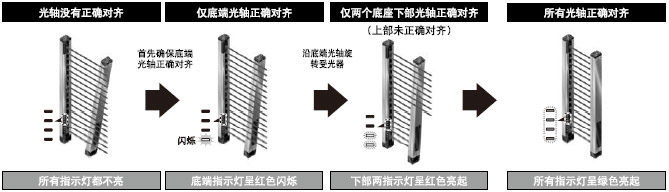

光轴对齐指示灯分布在传感器的四个部分。当光束对齐时，该部分指示灯亮成红色，用户可简单分辨哪些光轴对齐了。一旦所有对齐完成，所有指示灯都亮成绿色。对齐光轴的最初，当底端和顶端的光轴(标准光轴)对齐后，相应的底端和顶端对齐指示灯呈红色闪烁。所以，在顶端或底端简单把光轴对齐后，沿此光轴旋转光幕传感器即可。光轴对齐指示灯在投光器及受光器上都有分布，故对齐和未对齐的光轴可一目了然。

识别外部光线并预防故障
这项功能使传感器识别并抵制外部设备投光的干扰，从而阻止诸如由包括附近其他工作的传感器的光线、光束泄露、AGV及其他旋转性光源而引起的故障。减少外部光线所引起的故障数量，检测系统就会少受干扰，从而有效提高工作效率。
无需防干扰线即可减少相互干扰
ELCA(Extraneous Light Check &Avoid)功能增强了防相互干扰功能。
ELCA减少了具有类似于SF4-AH系列所用光线频率的外部光线的干扰。因此也可减少附近SF4-AH系列传感设备的相互干扰。

SF4-AH系列具有投光量控制功能，从而使源于周围传感器的干扰最小化
减少投光器的投光量，从而减少这类光对周围设备产生的影响。(可通过手控选择实现)。
光轴对齐可在通电前精确完成
如果运用SF-LAT-2N激光对齐器，采用易见的光轴对齐视点，即使是远距离安装，也可简单快速完成。此外，SF-LAT-2N激光对齐器是电池带动的，所以光轴对齐可在光幕传感器实际通电前完成。

串联连接的运用降低了总成本
运用另售的串联连接电缆，一个系列可连接多达3套的传感器(共192光轴)。以前3套传感器就需要3个独立的线路，而现在1个就达到同样的效果，这样省了烦琐的线路节约了成本。此外，连接能源需求少，安全继电器部件只需1个，从而大幅度降低了成本。

可连接多达3套传感器(共192光轴) 可用的串联电缆长3m

安装支架便于光轴对齐

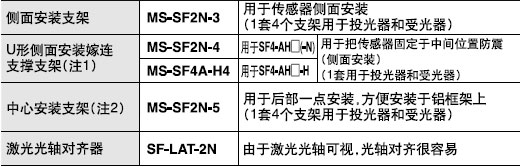

附带的后部安装支架(MS-SF2N-1)易于角度调整，从而使光轴对齐很简单。此外，还备有另售的侧面安装支架(MS-SF2N-3)。

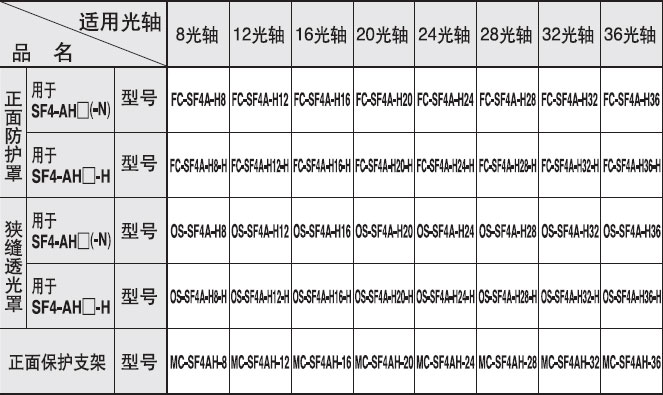

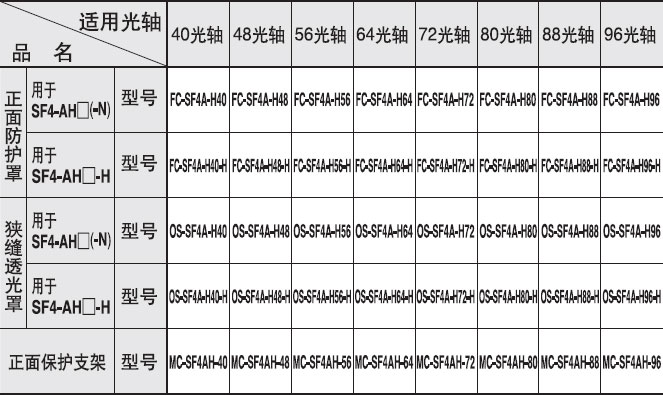

正面防护罩保护检测表面
如果SF4-AH系列安装在恶劣的环境中，正面防护罩(FC-SF4A-H□)会保护检测表面免受损坏。

检测表面的冲击保护
对于检测物体冲击，备有正面保护部件可有效防止对其检测表面的破坏(另售)。

检测表面的防溅功能(用于PNP输出型)
现在可利用防溅罩型来保护检测表面免受来自焊接机器焊渣的损坏，而且安装在传感器内的正面防护罩也可用来完全防止泼溅物附着于检测表面。
此外，被检测物即使接触传感器，检测表面受到保护。而且ELCA功能采取所有可能的措施来防止泼溅物所致的故障。

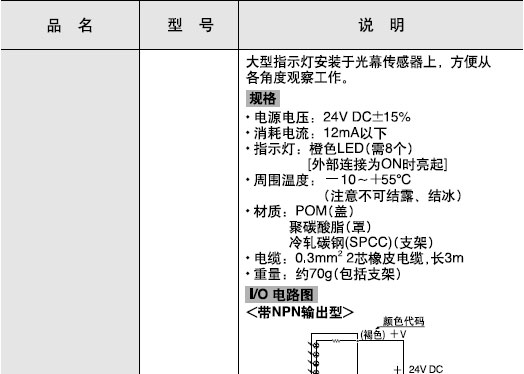

SF-HC手动控制器使各种设定都可手动进行
现在的产品系列包括手动控制器使用户可选择各种设定。任何人都能简单进行功能设定。
可选择任何有效的光轴！ SF4-AH系列具有固定消隐功能。
SF4-AH系列具有固定消隐功能可允许指定的光轴有选择性的被封锁而不会导致控制输出(OSSD)输出OFF信号。在运行某些程序时，固定的障碍封锁了特定的光轴时，这种性能就显出其便利性。
而且这种功能极安全，如果固定的障碍最终从检测领域移去，控制输出(OSSD)就会自动输出OFF信号。

光轴自动消隐！ SF4-AH系列装有不固定消隐功能。
1,2或3个非指定的光轴可被选择无效。如果被封锁的光轴数目小于或等于设定的数目，控制输出(OSSD)就不会输出OFF信号。如果工作件重整期间或当材料必须通过光幕传感器检测领域扔出，而必须改变检测领域障碍位置时，此功能有用。

每个功能都可直接用数字输入法预定！代码选择功能
可根据代码表输入4位代码(数字)，直接选定各项功能。

辅助输出具有可选输出结构
可改变辅助输出的输出结构。输出方式可从以下结构中选择：与控制输出相同；控制输出的倒转工作；未投光时ON(锁定时)；未投光时OFF(锁定时)。

代码 第4位 第3位 第2位 第1位

固定消隐 不固定消隐 投光量控制 辅助输出

无效无效无效控制输出的倒转工作

无效/自动设定预设光轴数=1
光轴两端无效设定=无敌无效与控制输出的倒转工作

- 预设光轴数=2
光轴两端无效设定=无敌 - 未投光时
（锁定时）：ON

- 预设光轴数=3
光轴两端无效设定=无敌 - 未投光时
（锁定时）：OFF

- 预设光轴数=1
光轴两端无效设定=无敌 - -

- 预设光轴数=2
光轴两端无效设定=无敌 - -

- 预设光轴数=3
光轴两端无效设定=无敌 - -

可选的其他多种功能
投光量控制功能
该功能减少投光量。当要求投光对其他设备影响最小时使用。(检测距离5m)
安装细节监控功能
该功能让用户确认传感器安装的每个细节。
保护功能
该功能使用4位密码锁定传感器。只有输入密码才可改变传感器功能设定。可防止第三方意外改动设定。
复制功能
允许将设定细节复制到别的传感器里。若同样的设定必须多次输入到不同的传感器里，该功能可节省时间。
订购指南

传感器 (传感器不附带匹配电缆，请另行订购。)

种类形状检测距离
(注1) 型号 光轴数 保护高度
(mm)

NPN输出型 PNP输出型

普
通
盒
型 SF4-AH8-N SF4-AH8 8 190

SF4-AH12-N SF4-AH12 12 270

SF4-AH16-N SF4-AH16 16 350

SF4-AH20-N SF4-AH20 20 430

SF4-AH24-N SF4-AH24 24 510

SF4-AH28-N SF4-AH28 28 590

SF4-AH32-N SF4-AH32 32 670

SF4-AH36-N SF4-AH36 36 750

SF4-AH40-N SF4-AH40 40 830

SF4-AH48-N SF4-AH48 48 990

SF4-AH56-N SF4-AH56 56 1,150

SF4-AH64-N SF4-AH64 64 1,310

SF4-AH72-N SF4-AH72 72 1,470

SF4-AH80-N SF4-AH80 80 1,630

SF4-AH88-N SF4-AH88 88 1,790

SF4-AH96-N SF4-AH96 96 1,950

带
防
溅
帽
型 - SF4-AH8-H 8 190

- SF4-AH12-H 12 270

- SF4-AH16-H 16 350

- SF4-AH20-H 20 430

- SF4-AH24-H 24 510

- SF4-AH28-H 28 590

- SF4-AH32-H 32 670

- SF4-AH36-H 36 750

- SF4-AH40-H 40 830

- SF4-AH48-H 48 990

- SF4-AH56-H 56 1,150

- SF4-AH64-H 64 1,310

- SF4-AH72-H 72 1,470

- SF4-AH80-H 80 1,630

- SF4-AH88-H 88 1,790

- SF4-AH96-H 96 1,950
注：
1) 检测距离是投光器和受光器之间的可设定范围。传感器可检测0.3m以内的物体。
2) 记载于产品铭牌的型号中存在符号“P”的机型指的是投光器、存在符号“D”的机型指的是受光器。

光幕传感器专用控制单元

种类形状 型号 (注1) 说明

薄型控制单元 SF-C13 符合最高4类控制。

手动控制器

匹配电缆(传感器不附带匹配电缆，请另行订购)

备用部件(传感器附件)

配件(另售)

注：以上型号仅为单件而非成套部件。投光器/受光器都安装需2个(2套)。

正面防护罩

狭缝透光罩

正面保护支架

注：
1)套数视产品而定，详情请参阅PDF.119“尺寸”
2)复合光轴传感器需嫁连支撑支架(36光轴以上)，不可用中心安装架安装于铝制框架上。

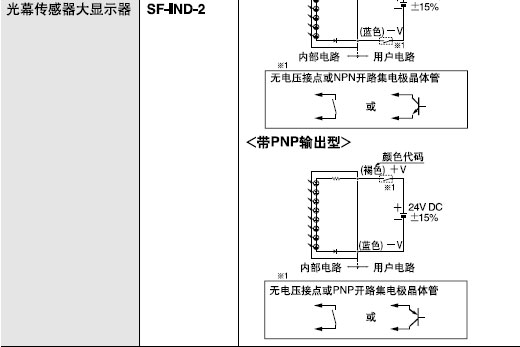

光幕传感器大显示器

侧面安装支架

中心安装支架

激光光轴对齐器

U形侧面安装嫁连支撑支架

技术信息：

规格

个别规格

一般规格

手动控制器

激光对齐器

NPN同等输出型

订购指南

部件说明和功能

反射表面的影响

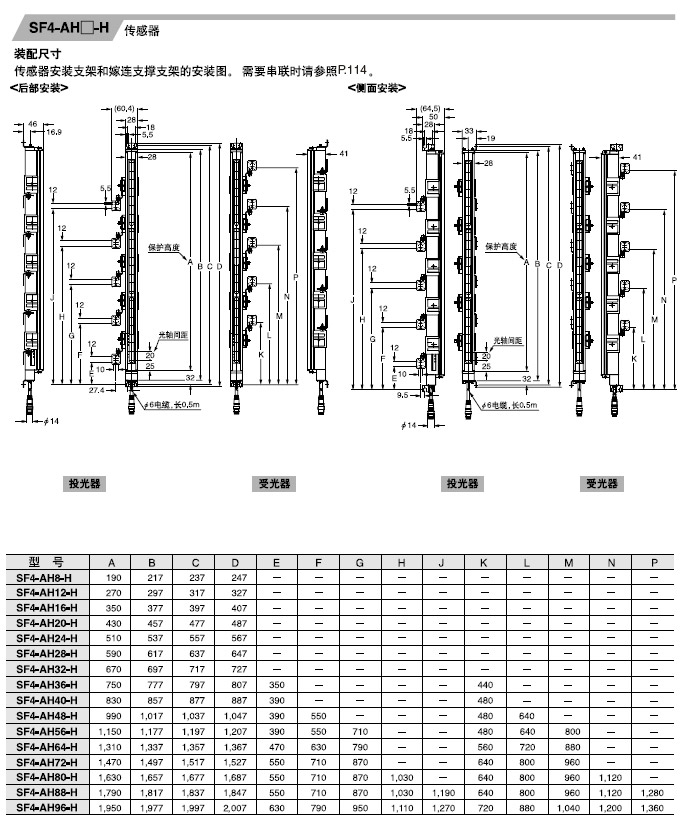

尺寸(单位：mm)

SF4-AH□(-N)传感器

SF4-AH□-H传感器
