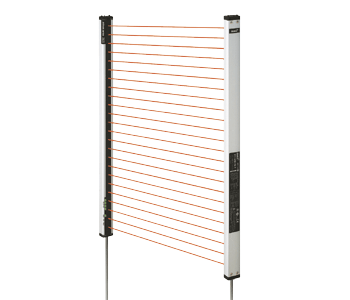

小型光幕传感器

SF2-A系列

特点：提供全球标准安全性Type2串联连接型

产品特点：

IEC 61496(Type2)应用国际标准	达到高安全水平

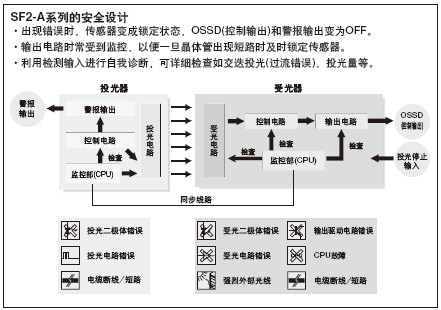

SF2-A系列符合欧洲和北美安全标准，所以可在世界上任何地方使用。	传感器设为ON时进行自我诊断。投光器内部的监控单元(CPU)不停地检查投光电路和控制电路。而且，受光器内部的监控单元(CPU)也不停地检查受光电路，控制电路和输出电路，所以可始终保持安全水平。

省空间设计，仅28mm宽，19mm厚

不同的品种满足不同的需要

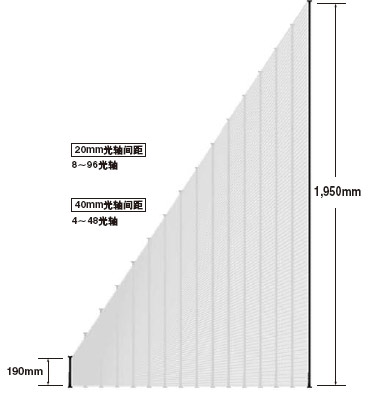

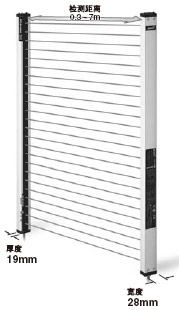

宽28mm，厚19mm的小型规格，业界中要求最少安装空间的传感器。它可以装备在设备中很小的空间里。传感器光轴间距有20mm和40mm两种。20mm和40mm的光轴间距传感器的保护高度范围为190mm～1950mm，且所有型号皆备有NPN和PNP输出型。你可从多种产品中选择最适合的。

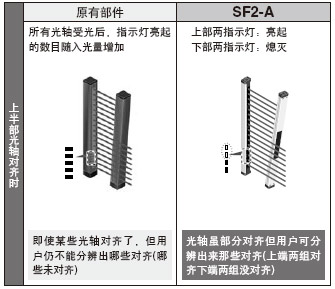

未对齐的光轴清晰可见

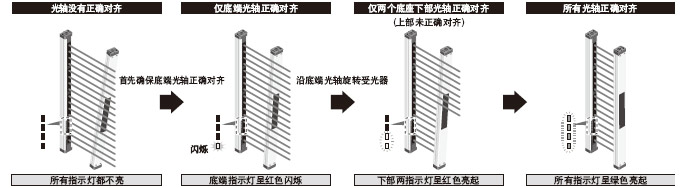

光轴对齐指示灯分布在传感器的四个部分。当光轴对齐时，该部分指示灯亮成红色，用户可简单分辨哪些光轴对齐了。一旦所有光轴对齐完成，所有指示灯都亮成绿色。对齐光轴的最初，当底端和顶端的光轴(标准光轴)对齐后，相应的底端和顶端对齐指示灯呈红色闪烁。所以，在顶端或底端简单把主光轴对齐后，沿此光轴旋转光幕传感器即可。光轴对齐指示灯在投光器及受光器上都有分布，故对齐和未对齐的光轴可一目了然

识别外部光线并预防故障

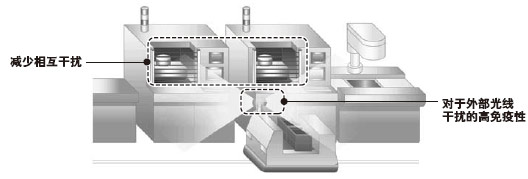

无需防干扰线，即可减少相互干扰

这项功能使传感器识别并抵制外部设备投光的干扰，从而阻止诸如由包括附近其他工作的传感器光线、光束泄露，AGV及其他旋转性光源而引起的各种故障。减少外部光线所引起的故障数量，检测系统就会少受干扰，从而有效提高工作效率。 ELCA(Extraneous Light Check &Aviod)功能增强了防相互干扰功能。
ELCA减少了具有类似于SF2-A系列所用光线频率的外部光线的干扰，由此将附近SF2-A系列传感器组件中相互干扰最小化。

检测表面的防溅功能

检测表面的防溅功能

现在可利用防溅帽型来保护检测表面免受来自焊接机器焊渣的损坏，而且安装在传感器内的正面防护罩也可用来完全防止泼溅物附着于检测表面。此外，被检测物即使接触传感器，检测表面仍会受到保护。而且ELCA功能采取所有可能的措施来防止泼溅物所致的故障。如果SF2-A系列安装在恶劣的环境中，正面防护罩(FC-SF4A-H□，另售)会保护检测表面免受损坏。

安装支架便于光轴对齐

光轴对齐可在通电前精确完成

附带的后部安装支架(MS-SF2N-1)易于角度调整，从而使光轴对齐很简单。此外，还备有另售的侧面安装支架(MS-SF2N-3)。如果运用SF-LAT-2N激光光轴对齐器，采用易见的光轴对齐视点，即使是远距离安装，也可简单快速完成。此外，SF-LAT-2N激光光轴对齐器是电池带动的，所以光轴对齐可在光幕传感器实际通电前完成。

订购指南

传感器传感器不附带匹配电缆。请另行订购。

种类 形　状 检测距离 型　号 光轴数 保护高度(mm)

NPN输出型 PNP输出型

普通盒型 20
mm
光
轴
间
距 SF2-AH8 SF2-AH8-PN 8 190

SF2-AH12 SF2-AH12-PN 12 270

SF2-AH16 SF2-AH16-PN 16 350

SF2-AH20 SF2-AH20-PN 20 430

SF2-AH24 SF2-AH24-PN 24 510

SF2-AH28 SF2-AH28-PN 28 590

SF2-AH32 SF2-AH32-PN 32 670

SF2-AH36 SF2-AH36-PN 36 750

SF2-AH40 SF2-AH40-PN 40 830

SF2-AH48 SF2-AH48-PN 48 990

SF2-AH56 SF2-AH56-PN 56 1,150

SF2-AH64 SF2-AH64-PN 64 1,310

SF2-AH72 SF2-AH72-PN 72 1,470

SF2-AH80 SF2-AH80-PN 80 1,630

SF2-AH88 SF2-AH88-PN 88 1,790

SF2-AH96 SF2-AH96-PN 96 1,950

40
mm
光
轴
间
距 SF2-AA4 SF2-AA4-PN 4 190

SF2-AA6 SF2-AA6-PN 6 270

SF2-AA8 SF2-AA8-PN 8 350

SF2-AA10 SF2-AA10-PN 10 430

SF2-AA12 SF2-AA12-PN 12 510

SF2-AA14 SF2-AA14-PN 14 590

SF2-AA16 SF2-AA16-PN 16 670

SF2-AA18 SF2-AA18-PN 18 750

SF2-AA20 SF2-AA20-PN 20 830

SF2-AA24 SF2-AA24-PH 24 990

SF2-AA28 SF2-AA28-PH 28 1,150

SF2-AA32 SF2-AA32-PH 32 1,310

SF2-AA36 SF2-AA36-PH 36 1,470

SF2-AA40 SF2-AA40-PH 40 1,630

SF2-AA44 SF2-AA44-PH 44 1,790

SF2-AA48 SF2-AA48-PH 48 1,950

带防溅帽型 20
mm
光
轴
间
距 SF2-AH8-H SF2-AH8-PN-H 8 190

SF2-AH12-H SF2-AH12-PN-H 12 270

SF2-AH16-H SF2-AH16-PN-H 16 350

SF2-AH20-H SF2-AH20-PN-H 20 430

SF2-AH24-H SF2-AH24-PN-H 24 510

SF2-AH28-H SF2-AH28-PN-H 28 590

SF2-AH320-H SF2-AH32-PN-H 32 670

SF2-AH360-H SF2-AH36-PN-H 36 750

SF2-AH40-H SF2-AH40-PN-H 40 830

SF2-AH48-H SF2-AH48-PN-H 48 990

SF2-AH56-H SF2-AH56-PN-H 56 1,150

SF2-AH20-H SF2-AH64-PN-H 64 1,310

SF2-AH72-H
SF2-AH72-PN-H 72 1,470

SF2-AH80-H SF2-AH80-PN-H 80 1,630

SF2-AH88-H SF2-AH88-PN-H 88 1,790

SF2-AH96-H SF2-AH96-PN-H 96 1,950

40
mm
光
轴
间
距 SF2-AA4-H SF2-AA4-PN-H 4 190

SF2-AA6-H SF2-AA6-PN-H 6 270

SF2-AA8-H SF2-AA8-PN-H 8 350

SF2-AA10-H SF2-AA10-PN-H 10 430

SF2-AA12-H SF2-AA12-PN-H 12 510

SF2-AA14-H SF2-AA14-PN-H 14 590

SF2-AA16-H SF2-AA16-PN-H 16 670

SF2-AA18-H SF2-AA18-PN-H 18 750

SF2-AA20-H SF2-AA20-PN-H 20 830

SF2-AA24-H SF2-AA24-PN-H 24 990

SF2-AA28-H SF2-AA28-PN-H 28 1,150

SF2-AA32-H SF2-AA32-PN-H 32 1,310

SF2-AA36-H SF2-AA36-PN-H 36 1,470

SF2-AA40-H SF2-AA40-PN-H 40 1,630

SF2-AA44-H SF2-AA44-PN-H 44 1,790

SF2-AA48-H SF2-AA48-PN-H 48 1,950

匹配电缆传感器不附带匹配电缆。请另行订购。

品　名 形　状 型　号 说　明

一端带连接器
的电缆 SF2N-CC3 长度：3m
重量：约400g
(双电缆) 用于接线。
7芯屏蔽电缆(投光器用6芯)，一端带连接器，每套2根。
电缆外径： 6mm
连接器外径：最大 14mm
电缆颜色：灰色(用于投光器)，灰色带黑线(用于受光器)
连接器颜色：灰色(用于投光器)，黑色(用于受光器)
最小弯曲半径：R30mm

SF2N-CC7 长度：7m
重量：约870g
Weigh (双电缆)

SF2N-CC10 长度：10m
重量：约1,200g
Weigh (双电缆)

两端均带连接器
的电缆 SF2N-CCJ10 长度：10m
重量：约1,200g
Weigh (双电缆) 用于延长电缆。
屏蔽电缆两端均带连接器，每套2根。
电缆外径： 6mm
连接器外径：最大 14mm
电缆颜色：灰色(用于投光器)，灰色带黑线(用于受光器)
连接器颜色：灰色(用于投光器)，黑色(用于受光器)
最小弯曲半径：R30mm

备用部件(传感器附件)

品　名 型　号 说　明

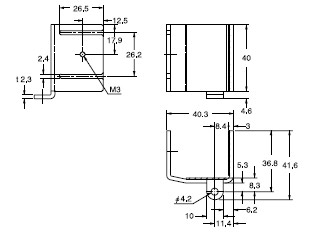

后部安装支架 MS-SF2N-1 用于把传感器安装于后面(1套用于投光器和受光器)

U形后部安装嫁连
支撑支架(注) MS-SF2N-2 用于SF2-A□(-PN) 用于把传感器固定于中部以防震用于SF2-A□(-PN)-H (后部安装)(1套用于投光器和受光器)

MS-SF4A-H2 用于SF2-A□(-PN)-H

L形嫁连支撑支架(注) MS-SF2N-L 用于把嫁连支撑架安装于墙上等位置。
(1套用于投光器和受光器）

测试杆 SF2-NH-TR 用于标准检测以检测极小物体( 30mm),
用于20mm光轴间距
注：所需套数因产品而异，详情请参阅PDF P.137的“尺寸”

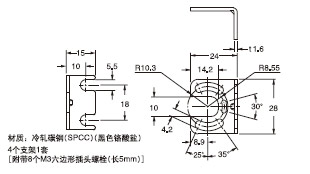

后部安装支架 MS-SF2N-1

U形后部安装巡连支撑支架 L形巡连支撑支架 MS-SF2N-2 MS-SF4A-H2 MS-SF2N-L

4个支架1套[附带8个M3六边形插头螺栓(长5mm)。]
注：以上图例只适用于MS-2N-2型。MS-SF4A-H2形状与此不同。
MS-SF2N-2/MS-SF4A-H2 1套U形后部安装支架和托盘各2个 MS-SF2N-L

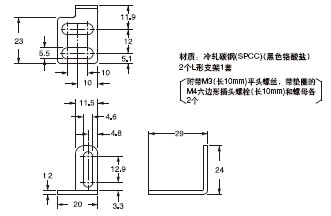

2个L形安装支架1套[附带M3平头螺丝(长10mm)，M4六边形插头螺拴(长10mm)和螺母各2个。]

配件(另售)

适用
光轴 20mm
光轴
间距 8
光轴 12
光轴 16
光轴 20
光轴 24
光轴 28
光轴 32
光轴 36
光轴 40
光轴 48
光轴 56
光轴 64
光轴 72
光轴 80
光轴 88
光轴 96
光轴

品　名 40mm
光轴间距 4
光轴 6
光轴 8
光轴 10
光轴 12
光轴 14
光轴 16
光轴 18
光轴 20
光轴 24
光轴 28
光轴 32
光轴 36
光轴 40
光轴 44
光轴 48
光轴

正面防护罩 用于
SF2-
A□(-PN) 型号 FC-
SF4A-
H8 FC-
SF4A-
H12 FC-
SF4A-
H16 FC-
SF4A-
H20 FC-
SF4A-
H24 FC-
SF4A-
H28 FC-
SF4A-
H32 FC-
SF4A-
H36 FC-
SF4A-
H40 FC-
SF4A-
H48 FC-
SF4A-
H56 FC-
SF4A-
H64 FC-
SF4A-
H72 FC-
SF4A-
H80 FC-
SF4A-
H88 FC-
SF4A-
H96

用于
SF2-
A□(-PN)
-H 型号 FC-
SF4A-
H8-
H FC-
SF4A-
H12-
H FC-
SF4A-
H16-
H FC-
SF4A-
H20-
H FC-
SF4A-
H24-
H FC-
SF4A-
H28-
H FC-
SF4A-
H32-
H FC-
SF4A-
H36-
H FC-
SF4A-
H40-
H FC-
SF4A-
H48-
H FC-
SF4A-
H56-
H FC-
SF4A-
H64-
H FC-
SF4A-
H72-
H FC-
SF4A-
H80-
H FC-
SF4A-
H88-
H FC-
SF4A-
H96-
H

狭缝透光罩 用于
SF2
-A□(-PN) 型号 OS-
SF4A-
H8 OS-
SF4A-
H12 OS-
SF4A-
H16 OS-
SF4A-
H20 OS-
SF4A-
H24 OS-
SF4A-
H28 OS-
SF4A-
H32 OS-
SF4A-
H36 OS-
SF4A-
H40 OS-
SF4A-
H48 OS-
SF4A-
H56 OS-
SF4A-
H64 OS-
SF4A-
H72 OS-
SF4A-
H80 OS-
SF4A-
H88 OS-
SF4A-
H96

用于
SF2-
A□(-PN)
-H 型号 OS-
SF4A-
H8-
H OS-
SF4A-
H12-
H OS-
SF4A-
H16-
H OS-
SF4A-
H20-
H OS-
SF4A-
H24-
H OS-
SF4A-
H28-
H OS-
SF4A-
H32-
H OS-
SF4A-
H36-
H OS-
SF4A-
H40-
H OS-
SF4A-
H48-
H OS-
SF4A-
H56-
H OS-
SF4A-
H64-
H OS-
SF4A-
H72-
H OS-
SF4A-
H80-
H OS-
SF4A-
H88-
H OS-
SF4A-
H96-
H
注：以上型号仅为单价，而非成套部件。投光器/受光器都安装需2个(2套)。

正面防护罩

狭缝透光罩

<FC-SF4A-H□/FC-SF4A-H□-H相同>
·正面防护罩在投光侧：7m
·正面防护罩在受光侧：6m
·正面防护罩在两侧：5m 狭缝透光罩可限制投光或受光量，因而减少附近传感器的干扰。它同样适用于穿透检测物体的光线强度太强的情况，但使用狭缝透光罩后，检测距离会减小。 <OS-SF4A-H□/OS-SF4A-H□-H相同>
·狭缝透光罩在投光侧：2.6m
·狭缝透光罩在受光侧：2.6m
·狭缝透光罩在两侧：1.2m

品　名 型　号 说　明

光幕传感器
大显示器 SF-IND-2 大型指示灯安装于光幕传感器上，方便从各角度观察工作。
规格
·电源电压：24V DC±15%
·消耗电流：12mA以下
·指示灯：橙色LED(需8个)[外部连接为ON时亮起]
·周围温度：－10～＋55°C(注意不可结露、结冰)
·材质： POM(盖)聚碳酸酯(罩)冷轧碳钢(SPCC)(支架)
·电缆：0.3mm² 2芯橡皮电缆，长3m
·重量：约70g(包括支架)

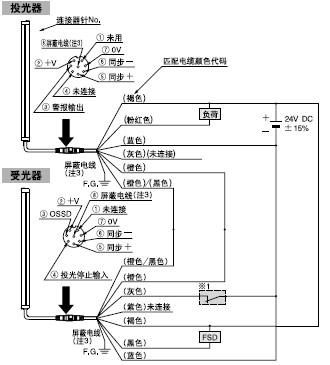

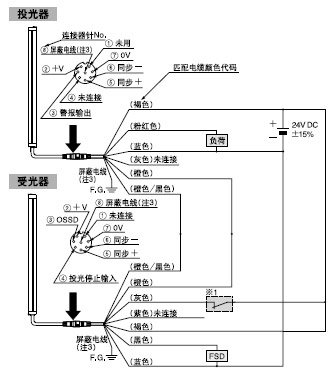

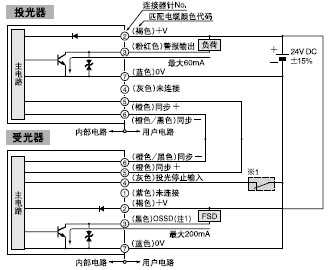

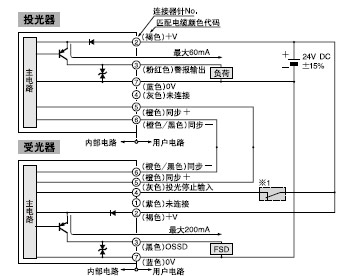

I/O电路图
<带NPN输出型>

<带PNP输出型>

侧面安装支架 MS-SF2N-3 用于传感器侧面安装(1套4个支架用于投光器和受光器)

U形侧面安装嫁连
支撑支架(注1) MS-SF2N-4 用于SF2-A□(-PN) 用于把传感器固定于中间以防震(侧面安装)
(1套用于投光器和受光器)

MS-SF4A-H4 用于SF2-A□(-PN)-H

中心安装支架
(注2) MS-SF2N-5 用于后部一点安装方便安装于铝框架上
(1套4个支架用于投光器和受光器)

测试杆 SF2-AA-TR 标准检测以检测最小的物体(φ 50mm),用于光轴间距40mm

光幕传感器专用
控制单元 SF-C13 有效路径×3 用于PNP/NPN输出型光幕传感器。
符合最高4类控制(与SF2-A系列组合则为2类控制)。

激光光轴对齐器
(注3) SF-LAT-2N 由于激光光轴可视，光轴对齐很容易。
注：

1) 套数视产品而定，详情请参阅PDF P.138“尺寸”
2) 复合光轴传感器需嫁连支撑支架(20mm光轴间距型：36光轴以上，4 0mm光轴间距型：18光轴以上)不可用中心安装支架安装于铝制框架上。
3) 有关激光光轴对齐器详情参阅PDF P.96～“SF4-AH”系列。

光幕传感器大显示器 SF-IND-2

侧面安装支架 MS-SF2N-3

连在光幕传感器的顶端。固定光幕传感器的安装支架和SF-IND-2安装支架。

中心安装支架 MS-SF2N-5

U形侧面安装嫁连支撑支架 MS-SF2N-4 MS-SF4A-H4

注：以上图解只适用于MS-SF2N-4。MS-SF4A-H4与此形状不同。 MS-SF2N-4/MS-SF4A-H41套U形侧面支撑支架和托盘各2个。

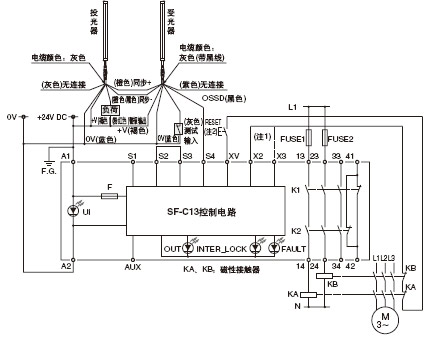

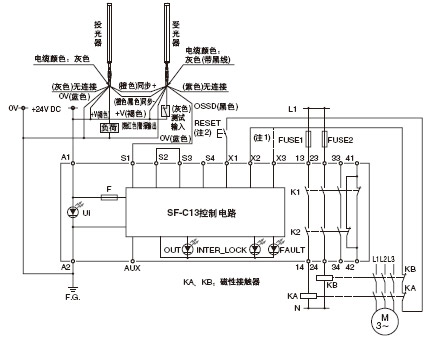

光幕传感器专用控制单元 SF-C13

激光光轴对齐器 SF-LAT-2N

技术信息：
规格
个别规格
SF2-AH□(-PN)(-H)

种类		20mm光轴间距
项目	NPN输出	SF2- AH8(-H)	SF2- AH12(-H)	SF2- AH16(-H)	SF2- AH20(-H)	SF2- AH24(-H)	SF2- AH28(-H)	SF2- AH32(-H)	SF2- AH36(-H
项目	PNP输出	SF2- AH8- PN(-H)	SF2- AH12- PN(-H)	SF2- AH16- PN(-H)	SF2- AH20- PN(-H)	SF2- AH24- PN(-H)	SF2- AH28- PN(-H)	SF2- AH32- PN(-H)	SF2- AH36- PN(-H)
光轴数		8	12	16	20	24	28	32	36
光轴间距		20mm
保护高度		190mm	270mm	350mm	430mm	510mm	590mm	670mm	750mm
消耗电流		投光器：45mA以下，受光器：60mA以下				投光器：55mA以下，受光器：70mA以下
重量 (含投光器和受光器)	SF2- AH􀅕(-PN)	约350g	约430g	约520g	约610g	约700g	约780g	约880g	约960g
重量 (含投光器和受光器)	SF2- AH􀅕(-PN)-H	约420g	约560g	约700g	约830g	约970g	约1,100g	约1,200g	约1,400g

种类 20mm光轴间距

项目 NPN输出 SF2-
AH40(-H) SF2-
AH48(-H) SF2-
AH56(-H) SF2-
AH64(-H) SF2-
AH72(-H) SF2-
AH80(-H) SF2-
AH88(-H) SF2-
AH96(-H)

PNP输出 SF2-
AH40-
PN(-H) SF2-
AH48-
PN(-H) SF2-
AH56-
PN(-H) SF2-
AH64-
PN(-H) SF2-
AH72-
PN(-H) SF2-
AH80-
PN(-H) SF2-
AH88-
PN(-H) SF2-
AH96-
PN(-H)

光轴数 40 48 56 64 72 80 88 96

光轴间距 20mm

保护高度 830mm 990mm 1,150mm 1,310mm 1,470mm 1,630mm 1,790mm 1,950mm

消耗电流 投光器：60mA以下，
受光器：80mA以下投光器：65mA以下，
受光器：95mA以下投光器：70mA以下，
受光器：110mA以下投光器：80mA以下，
受光器：120mA以下

重量
（含投光器和受光器） SF2-
AH□(-PN) 约1,100g 约1,200g 约1,400g 约1,600g 约1,800g 约1,900g 约2,100g 约2,300g

SF2-
AH□(-PN)-H 约1,500g 约1,800g 约2,100g 约2,300g 约2,600g 约2,900g 约3,200g 约3,400g
注) 在未指定的测量条件下，周围温度＝+20℃。

SF2-AA□(-PN)(-H)

种　类 40mm光轴间距

项目 NPN输出 SF2-
AA4(-H) SF2-
AA6(-H) SF2-
AA8(-H) SF2-
AA10(-H) SF2-
AA12(-H) SF2-
AA14(-H) SF2-
AA16(-H) SF2-
AA18(-H)

PNP输出 SF2-
AA4-
PN(-H) SF2-
AA6-
PN(-H) SF2-
AA8-
PN(-H) SF2-
AA10-
PN(-H) SF2-
AA12-
PN(-H) SF2-
AA14-
PN(-H) SF2-
AA16-
PN(-H) SF2-
AA18-
PN(-H)

光轴数 4 6 8 10 12 14 16 18

光轴间距 40mm

保护高度 190mm 270mm 350mm 430mm 510mm 590mm 670mm 750mm

消耗电流 投光器：40mA以下，受光器：50mA以下投光器：45mA以下，受光器：60mA以下

重量
（含投光器和受光器） SF2-
AA□(-PN) 约350g 约430g 约520g 约610g 约700g 约780g 约880g 约960g

SF2-
AA□(-PN)-H 约420g 约560g 约700g 约830g 约970g 约1,100g 约1,200g 约1,400g

种　类 40mm光轴间距

项目 NPN输出 SF2-
AA20(-H) SF2-
AA24(-H) SF2-
AA28(-H) SF2-
AA32(-H) SF2-
AA36(-H) SF2-
AA40(-H) SF2-
AA44(-H) SF2-
AA48(-H)

PNP输出 SF2-
AA20-
PN(-H) SF2-
AA24-
PN(-H) SF2-
AA28-
PN(-H) SF2-
AA32-
PN(-H) SF2-
AA36-
PN(-H) SF2-
AA40-
PN(-H) SF2-
AA44-
PN(-H) SF2-
AA48-
PN(-H)

光轴数 20 24 28 32 36 40 44 48

光轴间距 40mm

保护高度 830mm 990mm 1,150mm 1,310mm 1,470mm 1,630mm 1,790mm 1,950mm

消耗电流 投光器：50mA以下，
受光器：65mA以下投光器：50mA以下，
受光器:70mA以下投光器：50mA以下，
受光器：75mA以下投光器：60mA以下，
受光器：80mA以下

重量
（含投光器和受光器 SF2-
AA□(-PN) 约1,100g 约1,200g 约1,400g 约1,600g 约1,800g 约1,900g 约2,100g 约2,300g

SF2-
AA□(-PN)-H 约1,500g 约1,800g 约2,100g 约2,300g 约2,600g 约2,900g 约3,200g 约3,400g

注) 在未指定的测量条件下，周围温度＝+20℃。

一般规格

种　类 20mm光轴间距 40mm光轴间距

NPN输出 PNP输出 NPN输出 PNP输出

项　目 SF2-AH□(-H) SF2-AH□-PN(-H) SF2-AA□(-H) SF2-AA□-PN(-H)

适用标准 基于EN 954-1(基于IEC 61496-1/2的Type2)的2类

检测距离(有效距离) 0.3～7m

最小检测物体 φ 30mm的不透明体 φ 50mm的不透明体

有效开口角 ±5°以下[检测距离超过3m时(符合IEC 61496-2/UL 61496-2)]

电源电压 24V DC±15%　脉动P-P10%以下

控制输出(OSSD) <NPN输出型>
NP N开路集电极晶体管
·最大流入电流：200mA
·外加电压：同电源电压(控制输出和0V间)
·剩余电压：2.0V 以下(流入电流为200mA时) <PNP输出型>
PN P开路集电极晶体管
·最大源电流：200mA
·外加电压：同电源电压(控制输出和+V)
·剩余电压：2.5V以下(源电流为200mA时)

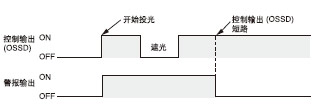

工作模式(输出工作) 所有光轴入光时ON,一个以上光轴遮光时OFF(传感器或同步线路信号有故障时OFF)

保护电路(短路保护) 装　备

反应时间 OFF反应时间：15ms以下，ON反应时间：40～60ms(入光稳定时)

警报输出(Alarm) <NPN输出型>
NP N开路集电极晶体管
·最大流入电流：60mA
·外加电压：同电源电压(警报输出和0V间)
·剩余电压：2.0V以下(流入电流为60mA时) <PNP输出型>
PN P开路集电极晶体管
·最大源电流：60mA
·外加电压：同电源电压(警报输出和＋V)
·剩余电压：2.5V以下(源电流为60mA时)

工作模式(输出工作) 正常工作：警报输出ON，投光停止故障或运用投光停止输入时，警报输出OFF

保护电路(短路保护) 装　备

指示灯 投光器 光轴对齐指示灯：双色(红色/绿色)LED×4(光轴全入光红色灯亮起，最顶端或最底端光轴入光红色灯闪烁，所有光轴入光绿色灯亮起)
工作状态指示灯(注1)：双色(红色/绿色)LED[控制输出(OSSD)为OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起]投光停止指示灯：橙色LED(投光停止时亮起)
错误指示灯：黄色LED(传感器出现错误时亮起或闪烁)

受光器 光轴对齐指示灯(RECEPTION)：双色(红色/绿色)LED×4(光轴全入光红色灯亮起，最顶端或最底端光轴入光红色灯闪烁，所有光轴入光绿色灯亮起)
OSSD 指示灯：双色(红色/绿色)LED[制输出OSSD)OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起]稳定入光指示灯(HALT)：双色(橙色/绿色)LED [入光不稳定时(入光量约为控制输出工作水平的100～115%)，橙色LED亮起；入光稳定时(入光量约为控制输出工作水平的115～140%)或遮光时，无LED亮起；入光稳定时(入光量约为控制输出工作水平的140%以上)，绿色LED亮起]错误指示灯(FAULT)：黄色LED(传感器出现错误时亮起或闪烁)

投光停止功能 装　备

环境性能 保护构造 IP65(IEC)

周围温度/周围湿度 －10～＋55°C(注意不可结露、结冰)，存储：－25～＋70°C/30～85%RH，存储：30～95%RH

周围照明度 白炽光：受光面照明度 3,500Rx

耐电压/绝缘电阻 AC1,000V 1分钟，所有电源连接端子与外壳之间(注2)／20MΩ以上，所有电源连接端子与外壳之间，基于DC500V的高阻表(注2)

耐振动/耐冲击 频率：10～55Hz，双振幅：0.75mm，X，Y和Z方向各2小时/加速度：300m/s²(约30G)，X，Y和Z方向各3次

投光二极体 红外线LED(投光波峰波长：870nm)

材质外壳：铝，树脂盖：ABS，透镜：聚碳酸酯，帽：PBT

电缆投光器：6芯(0.3mm²×24芯，0.2mm²×22芯)屏蔽电缆，一端带连接器，长0.5m
受光器：7芯(0.3mm²×25芯，0.2mm²×22芯)屏蔽电缆，一端带连接器，长0.5m

电缆延长 总长可延伸至20.5m，投光器和受光器，带另售匹配电缆

附件 MS-SF2N-1 (后部安装支架)：1套用于投光器和受光器
MS-SF2N-2 (U形后部安装嫁连支撑支架，MS-SF4A-H2用于“-H”型)：(注3)
MS-SF2N-L (L形嫁连支撑支架)：(注3)
SF2-AH-TR (测试杆)：1个[仅SF2-AH(-PN)-(H)]
注：
1) 工作状态指示灯颜色依据控制输出(OSSD)的ON/OFF状态而变化，故传感器工作状态指示灯标注为“OSSD”。
2) 电涌吸收器连于机器主体外壳和电源端点间，以避免电涌引起的错误工作。因此给出了在电涌吸收器被移去的特定情况下的耐电压和绝缘电阻值。
3) U形后部安装嫁连支撑支架(MS-SF2N-2或MS-SF4A-H2)和L形嫁连支撑支架(MS-SF2N-L)附带于以下传感器上。具体数目依据传感器而定：
SF2-AH36(-PN)(-H), SF2-AH40(-PN)(-H), SF2-AA18(-PN)(-H), SF2-AA20(-PN)(-H)：1套
SF2-AH48(-PN)(-H), SF2-AA24(-PN)(-H)：2套
SF2-AH56(-PN)(-H), SF2-AH64(-PN)(-H), SF2-AH72(-PN)(-H), SF2-AA28(-PN)(-H), SF2-AA32(-PN)(-H), SF2-AA36(-PN)(-H)：3套
SF2-AH80(-PN)(-H), SF2-AA40(-PN)(-H)：4套
SF2-AH88(-PN)(-H), SF2-AH96(-PN)(-H), SF2-AA44(-PN)(-H), SF2-AA48(-PN)(-H)：5套

I/O电路图和线路图

NPN输出型

I/O电路图

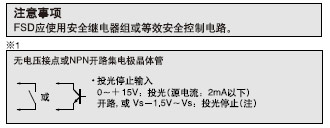

线路图

注：
1)本传感器监控OSSD输出电路的自我诊断状况。因而，如果有一个产生势差的装置连接在OSSD和电源之间，如下文所提，这就被看作是一个OSSD输出失灵，将OSSD定在OFF状态。如果连接这样一个产生势差的装置，试用对策例如在OSSD和连接的装置之间再连接一个半导师体继电器。遮光时：传感器电源电压(Vs)-OSSD端子电压=超过2.8V
2)请务必将未使用电线绝缘，以免与已用电线接触。

注：Vs等同于使用中电源电压。注：
1)请务必将未使用电线绝缘，以免与已用电线接触。
2)匹配电缆引线的导线横截面积为0.2mm²(同步线除外)。
3)务必把屏蔽电线接地(F.G.)。

SF-C13连接图(控制类别2)

注：
1) 图为手动复归时的接线图。若使用自动复归时，请将图中接往X2的接线改接在X3上。此时，无需复归(RESET)按钮。
2) 复归(RESET)按钮请使用瞬动型开关。 SF-C13端子排列图

进行光幕传感器侧的配线时，请另行配备端子座。

PNP输出型

I/O电路图

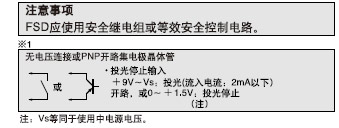

线路图

注：
1)本传感器监控OSSD输出电路的自我诊断状况。因而，如果有一个产生势差的装置连接在OSSD和电源之间，如下文所提，这就被看作是一个OSSD输出失灵，将OSSD定在OFF状态。如果连接这样一个产生势差的装置，试用对策例如在OSSD和连接的装置之间再连接一个半导师体继电器。遮光时：OSSD端子电压-传感器电源电压(OV)=超过2.3V
2)请务必将未使用电线绝缘，以免与已用电线接触。

注：
1)请务必将未使用电线绝缘，以免与已用电线接触。
2)匹配电缆引线的导线横截面积为0.2mm²(同步线除外)。
3)务必把屏蔽电线接地(F.G.)。

SF-C13连接图(控制类别2)

注：
1) 图为手动复归时的接线图。若使用自动复归时，请将图中接往X2的接线改接在X3上。此时，无需复归(RESET)按钮。
2) 复归(RESET)按钮请使用瞬动型开关。 SF-C13端子排列图

进行光幕传感器侧的配线时，请另行配备端子座。

使用指南

部件说明和功能

说　明 功　能

投光器 1 光轴对齐指示灯
[RECEPTION]
(红色/绿色LED 上部：最上端光轴入光时红色灯闪烁，传感器上部入光时红色灯亮起。
中上部：传感器中上部入光时红色灯亮起。
中下部：传感器中下部入光时红色灯亮起。
下部：最下端光轴入光时红色灯闪烁，传感器下部入光时红色灯亮起。
所有光轴入光时(上部，中上部，中下部，下部)绿色灯亮起。

2 工作状态指示灯
[OSSD] (注1)
(红色/绿色LED) 控制输出(OSSD)为OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起。

3 投光停止指示灯
[HALT]
(橙色LED) 投光停止时亮起

4 错误指示灯
[FAULT]
(黄色LED) 传感器出现错误时亮起或闪烁。(注2)
亮起：内部电路故障
闪烁：内部电路的噪音，电源或故障影响

受光器 1 光轴对齐指示灯
[RECEPTION]
(红色/绿色LED) 上部：最上端光轴入光时红色灯闪烁，传感器上部入光时红色灯亮起。
中上部：传感器中上部入光时红色灯亮起。
中下部：传感器中下部入光时红色灯亮起。
下部：最下端光轴入光时红色灯闪烁，传感器下部入光时红色灯亮起。
所有光轴入光时(上部，中上部，中下部，下部)绿色灯亮起。

2 OSSD指示灯(注3)
[OSSD]
(红色/绿色LED) 控制输出为(OSSD)OFF时红色灯亮起，控制输出(OSSD)为ON时绿色灯亮起。

3 不稳定入光指示灯
[STB.]
(橙色/绿色LED) 入光不稳定时(入光量约为控制输出工作水平的100～115%)，橙色LED亮起：入光稳
定时(入光量约为控制输出工作水平的115～140%)或遮光时，无LED亮起；入光稳定
时(入光量约为控制输出工作水平的140%以上)，绿色LED亮起。

4 错误指示灯
[FAULT]
(黄色LED) 传感器出现错误时亮起或闪烁。(注2)
亮起：OSSD电路错误。(请与经销商联系)
1次闪烁：受到外来光的错误
2次以上闪烁(注4)：噪音，电源或内部电路的故障影响

注：
1) 工作状态指示灯颜色据OSSD的ON/OFF状态变化，故传感器上工作状态指示灯标为OSSD。

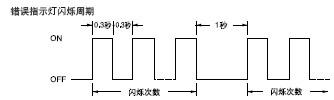

2) 错误指示灯闪烁周期如下。闪烁次数表示是何种错误发生，闪烁间隔为1秒。

3) 2003年6月后生产的SF2-A系列中，“稳定入光指示灯(橙色/绿色LED)”取代“不稳定入光指示灯(橙色LED)”。4) 2003年6月后生产的SF2-A系列中，“2次以上闪烁”取代“2次闪烁”。

接线

参照使用本装置地区的相应规格。另外，确保采取所有必要措施以避免由于接地错误而可能引起的危险操作错误。

· 请确认在电源关闭状态下进行接线。
· 请确认电源电压在额定范围内变化。
· 如果电源是由商用开关调节器提供，请确保电源机架接地端子(F.G)接地。
· 如果在该产品附近使用产生噪音的设备(开关调节器、转换发动机等)，请将设备机架接地端子(F.G)接地。
· 请勿将电线与高压线或电源线一起或在同一管线内运行线路，这可能会由于感应而引起障。

其他

· 电源接通后的短时间(2秒)内，请勿使用。
· 避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，或稀释剂等直接接触。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。

· 在“PSDI模式”下，本装置不可以作为起动装置使用。
· 该传感器是Type2电感保护设备，因此只可在实现了欧洲标准EN 954-1的2，1和B类控制(控制体系相关安全目录)的情况下使用，该传感器决不可以用于任何4类设备，如按压机器，也不可用于3类设备。

· 此目录是选择合适产品的向导。使用产品前请参阅产品附带的使用说明书。

·电源接通后的短时间(2秒)内，请勿使用。
· 避免灰尘，污垢和水蒸气。
· 请勿将传感器与水、油、油脂或有机溶液，或稀释剂等直接接触。
· 请勿将传感器直接暴露于快速启动灯或高频照明设备的荧光下，这会影响检测性能。

检测领域

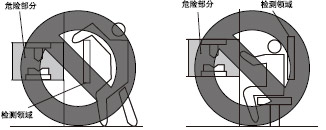

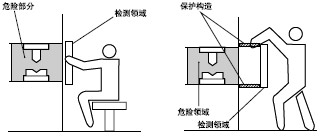

· 安装机器时，确保人体必须完全通过检测区才能到达机器危险处。如果未检测到人体会导致重伤甚至死亡。
· 请勿使用任何反射型或回归反射型设备。

正确的安装方法

错误的安装方法

安全距离

· 正确计算安全距离，检测领域及机器危险部分应始终保持安全距离或大于安全距离。若错误计算安全距离或没有保持安全距离，会导致重伤甚或死亡。
· 设计系统前，请参阅安装使用设备的相关地区标准。

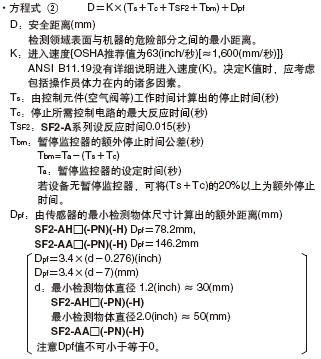

· 当人垂直移向(正常进入)传感器检测区时，安全距离的计算依据以下方程式。(关于方程式，请根据最新的规格确认。)

适用于欧洲(根据EN 999) 适用于美国(根据 ANSI B11.19)

反射表面的影响

安装传感器时应考虑到周围反射面的影响并采取适当的措施。否则若传感器检测不到，会导致重伤甚至死亡。

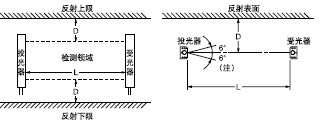

· 请在传感器和反射面之间保持以下给出的最小距离。

投光器和
受光器之间
的距离L 允许设定
距离D

0.3～3m 0.31m

3～7m L×tanθ θ6°＝L×0.105(m)

侧视界 顶视界 注：传感器的有效开口角按IEC 61496-2/UL 61496-2的要求是±5°(L>3m)，但远离反射表面安装时，超过±6°时会导致对齐错误。

安装

· 电缆的最小弯曲半径为R30mm。安装传感器时应考虑电缆弯曲半径。

传感器安装支架(MS-SF2N-1/3/5)的安装

· 据安装方向(侧面或后部)选择传感器安装支架，暂时用2个M3六边形插头螺栓(长5mm)固定支架以便调整角度。光轴对齐后再完全拧紧。安装传感器时，紧固扭矩应为0.6N·m以下。

<后部安装> <侧面安装>

<中心安装支架> 安装调节范围

注：复合光轴传感器需嫁连支撑支架(20mm光轴间距型：36光轴以上，40mm光轴间距型： 1 8 光轴以上) ，不可将中心安装支架(MS-SF2N-5)安装于铝架上。

嫁连支撑支架(MS-SF2N-2/4，MS-SF4A-H2/H4)的安装

1 .把托盘放置在U形后部/侧面支撑支架上，用M3平头螺丝(长10mm)暂时固定。
2 .用M4六边形插头螺栓(长10mm)暂时把L形嫁连支撑支架固定在U形后部/侧面上。

<后部安装>
MS-SF2N-2/MS-SF4A-H2 (U形后部支撑支架、托盘) <侧面安装>
MS-SF2N-4/MS-SF4A-H4 (U形侧面支撑支架、托盘)

注：以上图例只适用于MS-SF2N-2/4。MS-SF4A-H2/H4形状不同。

自我诊断功能/投光停止

警报输出

为了保证安全，至少一天自我诊断一次。

务必使用警报输出。

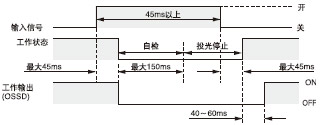

· 如果检测输入线路开启45ms以上，或接到Vs－1.5V～Vs(PNP输出型：0～＋1.5V)，正常工作时除了内部自我诊断，还进行细节自我诊断。自我诊断时若未发现不正常情况，此后投光停止输入若仍持续开通，就进入投光停止状态。自我诊断时若发现不正常情况，设备会立即进入锁定状态，控制输出(OSSD)和警报输出固定在OFF状态。
· 自我诊断时若未发现不正常情况，此后投光停止输入若仍持续开通，就进入投光停止状态。投光停止时，控制输出(OSSD)和警报输出变为OFF。通过这个功能，外部噪音，控制输出(OSSD)和警报输出的不正常状况所引起的故障就可以从装备端确定下来。 · 由于控制输出(OSSD)不可把源于外部短路所引起的错误传达给
装备端，警报输出就发出警报信号。设计一个在输出控制输出(OSSD)或警报输出时可停止设备的系统。

时间表 时间表

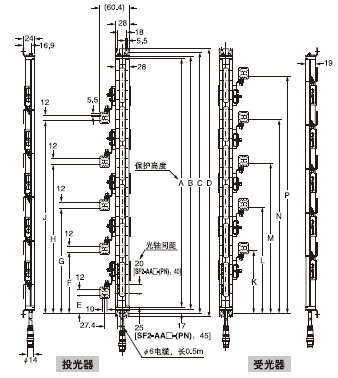

尺寸(单位：mm)

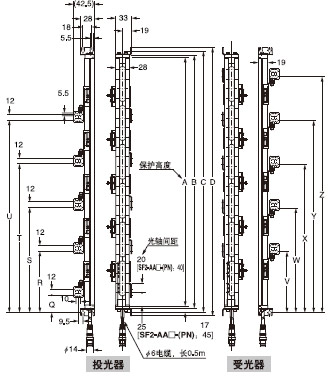

SF2-AH□(-PN) SF2-AA□(-PN) 传感器

装配尺寸

传感器安装支架和嫁连支撑支架的安装图。

<后部安装>

型   号 A B C D E F G H J K L M N P

SF2-AH8(-PN)
SF2-AA4(-PN) 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)
SF2-AA6(-PN) 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)
SF2-AA8(-PN) 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)
SF2-AA10(-PN) 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)
SF2-AA12(-PN) 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)
SF2-AA14(-PN) 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)
SF2-AA16(-PN) 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)
SF2-AA18(-PN) 750 762 782 792 337 ---- ---- ---- ---- 433 ---- ---- ---- ----

SF2-AH40(-PN)
SF2-AA20(-PN) 830 842 862 872 377 ---- ---- ---- ---- 473 ---- ---- ---- ----

SF2-AH48(-PN)
SF2-AA24(-PN) 990 1,002 1,022 1,032 377 537 ---- ---- ---- 473 633 ---- ---- ----

SF2-AH56(-PN)
SF2-AA28(-PN) 1,150 1,162 1,182 1,192 377 537 697 ---- ---- 473 633 793 ---- ----

SF2-AH64(-PN)
SF2-AA32(-PN) 1,310 1,322 1,342 1,352 457 617 777 ---- ---- 553 713 873 ---- ----

SF2-AH72(-PN)
SF2-AA36(-PN) 1,470 1,482 1,502 1,512 537 697 857 ---- ---- 633 793 953 ---- ----

SF2-AH80(-PN)
SF2-AA40(-PN) 1,630 1,642 1,662 1,672 537 697 857 1,017 ---- 633 793 953 1,113 ----

SF2-AH88(-PN)
SF2-AA44(-PN) 1,790 1,802 1,822 1,832 537 697 857 1,017 1,177 633 793 953 1,113 1,273

SF2-AH96(-PN)
SF2-AA48(-PN) 1,950 1,962 1,982 1,992 617 777 937 1,097 1,257 713 873 1,033 1,193 1,353

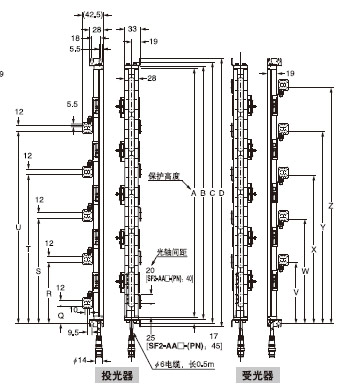

<侧面安装>

型   号 A B C D Q R S T U V W X Y Z

SF2-AH8(-PN)
SF2-AA4(-PN) 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)
SF2-AA6(-PN) 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)
SF2-AA8(-PN) 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)
SF2-AA10(-PN) 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)
SF2-AA12(-PN) 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)
SF2-AA14(-PN) 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)
SF2-AA16(-PN) 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)
SF2-AA18(-PN) 750 762 782 792 340 ---- ---- ---- ---- 430 ---- ---- ---- ----

SF2-AH40(-PN)
SF2-AA20(-PN) 830 842 862 872 380 ---- ---- ---- ---- 470 ---- ---- ---- ----

SF2-AH48(-PN)
SF2-AA24(-PN) 990 1,002 1,022 1,032 380 540 ---- ---- ---- 470 630 ---- ---- ----

SF2-AH56(-PN)
SF2-AA28(-PN) 1,150 1,162 1,182 1,192 380 540 700 ---- ---- 470 630 790 ---- ----

SF2-AH64(-PN)
SF2-AA32(-PN) 1,310 1,322 1,342 1,352 460 620 780 ---- ---- 550 710 870 ---- ----

SF2-AH72(-PN)
SF2-AA36(-PN) 1,470 1,482 1,502 1,512 540 700 860 ---- ---- 630 790 950 ---- ----

SF2-AH80(-PN)
SF2-AA40(-PN) 1,630 1,642 1,662 1,672 540 700 860 1,020 ---- 630 790 950 1,110 ----

SF2-AH88(-PN)
SF2-AA44(-PN) 1,790 1,802 1,822 1,832 540 700 860 1,020 1,180 630 790 950 1,110 1,270

SF2-AH96(-PN)
SF2-AA48(-PN) 1,950 1,962 1,982 1,992 620 780 940 1,100 1,260 710 870 1,030 1,190 1,350

SF2-AH□(-PN)-H SF2-AA□(-PN)-H 传感器

装配尺寸

传感器安装支架和嫁连支撑支架的安装图。

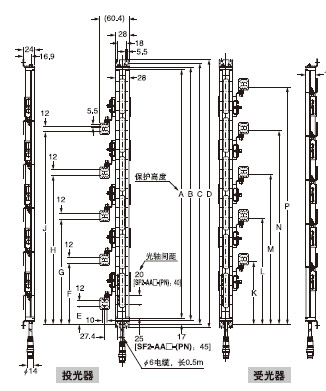

<后部安装>

型   号 A B C D E F G H J K L M N P

SF2-AH8(-PN)-H
SF2-AA4(-PN)-H 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)-H
SF2-AA6(-PN)-H 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)-H
SF2-AA8(-PN)-H 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)-H
SF2-AA10(-PN)-H 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)-H
SF2-AA12(-PN)-H 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)-H
SF2-AA14(-PN)-H 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)-H
SF2-AA16(-PN)-H 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)-H
SF2-AA18(-PN)-H 750 762 782 792 337 ---- ---- ---- ---- 433 ---- ---- ---- ----

SF2-AH40(-PN)-H
SF2-AA20(-PN)-H 830 842 862 872 377 ---- ---- ---- ---- 473 ---- ---- ---- ----

SF2-AH48(-PN)-H
SF2-AA24(-PN)-H 990 1,002 1,022 1,032 377 537 ---- ---- ---- 473 633 ---- ---- ----

SF2-AH56(-PN)-H
SF2-AA28(-PN)-H 1,150 1,162 1,182 1,192 377 537 697 ---- ---- 473 633 793 ---- ----

SF2-AH64(-PN)-H
SF2-AA32(-PN)-H 1,310 1,322 1,342 1,352 457 617 777 ---- ---- 553 713 873 ---- ----

SF2-AH72(-PN)-H
SF2-AA36(-PN)-H 1,470 1,482 1,502 1,512 537 697 857 ---- ---- 633 793 953 ---- ----

SF2-AH80(-PN)-H
SF2-AA40(-PN)-H 1,630 1,642 1,662 1,672 537 697 857 1,017 ---- 633 793 953 1,113 ----

SF2-AH88(-PN)-H
SF2-AA44(-PN)-H 1,790 1,802 1,822 1,832 537 697 857 1,017 1,177 633 793 953 1,113 1,273

SF2-AH96(-PN)-H
SF2-AA48(-PN)-H 1,950 1,962 1,982 1,992 617 777 937 1,097 1,257 713 873 1,033 1,193 1,353

<侧面安装>

型   号 A B C D Q R S T U V W X Y Z

SF2-AH8(-PN)-H
SF2-AA4(-PN)-H 190 202 222 232 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH12(-PN)-H
SF2-AA6(-PN)-H 270 282 302 312 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH16(-PN)-H
SF2-AA8(-PN)-H 350 362 382 392 ---- ---- --- ---- ---- ---- ---- ---- ---- ----

SF2-AH20(-PN)-H
SF2-AA10(-PN)-H 430 442 462 472 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH24(-PN)-H
SF2-AA12(-PN)-H 510 522 542 552 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH28(-PN)-H
SF2-AA14(-PN)-H 590 602 622 632 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH32(-PN)-H
SF2-AA16(-PN)-H 670 682 702 712 ---- ---- ---- ---- ---- ---- ---- ---- ---- ----

SF2-AH36(-PN)-H
SF2-AA18(-PN)-H 750 762 782 792 340 ---- ---- ---- ---- 430 ---- ---- ---- ----

SF2-AH40(-PN)-H
SF2-AA20(-PN)-H 830 842 862 872 380 ---- ---- ---- ---- 470 ---- ---- ---- ----

SF2-AH48(-PN)-H
SF2-AA24(-PN)-H 990 1,002 1,022 1,032 380 540 ---- ---- ---- 470 630 ---- ---- ----

SF2-AH56(-PN)-H
SF2-AA28(-PN)-H 1,150 1,162 1,182 1,192 380 540 700 ---- ---- 470 630 790 ---- ----

SF2-AH64(-PN)-H
SF2-AA32(-PN)-H 1,310 1,322 1,342 1,352 460 620 780 ---- ---- 550 710 870 ---- ----

SF2-AH72(-PN)-H
SF2-AA36(-PN)-H 1,470 1,482 1,502 1,512 540 700 860 ---- ---- 630 790 950 ---- ----

SF2-AH80(-PN)-H
SF2-AA40(-PN)-H 1,630 1,642 1,662 1,672 540 700 860 1,020 ---- 630 790 950 1,110 ----

SF2-AH88(-PN)-H
SF2-AA44(-PN)-H 1,790 1,802 1,822 1,832 540 700 860 1,020 1,180 630 790 950 1,110 1,270

SF2-AH96(-PN)-H
SF2-AA48(-PN)-H 1,950 1,962 1,982 1,992 620 780 940 1,100 1,260 710 870 1,030 1,190 1,350

MS-SF2N-1
后部安装支架(传感器附件)
MS-SF2N-2
用于SF2-AH□/AA□(-PN)的U形后部安装嫁连支撑支架[SF2-AH□(-PN)附件,具有36光轴以上 SF2-AA□(-PN)18光轴以上]

U形后部支撑支架
托盘

注：传感器最大角度调节范围±15°。详情请参阅PDF P.176“使用指南”中的“安装”。

SF-IND-2
光幕传感器大显示器(另售)
材质：冷轧碳钢(SPCC)(黑色铬酸盐)2个1套，U形后部安装嫁连支撑支架和托盘(注)

注： MS-SF2N-2(U形后部安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-AH36(-PN)，SF2-AH40(-PN)，SF2-AA18(-PN)，SF2-AA20(-PN)：1套
SF2-AH48(-PN)，SF2-AA24(-PN)：2套
SF2-AH56(-PN)，SF2-AH64(-PN)，SF2-AH72(-PN)，SF2-AA28(-PN)，
SF2-AA32(-PN)，SF2-AA36(-PN)：3套
SF2-AH80(-PN)，SF2-AA40(-PN)：4套
SF2-AH88(-PN)，SF2-AH96(-PN)，SF2-AA44(-PN)，SF2-AA48(-PN)：5套

MS-SF4A-H2
用于SF2-AH□/AA□(-PN)-H的U形后部安装嫁连支撑支架[SF2-AH□(-PN)-H附件，具有36光轴以上SF2-AA□(-PN)-H18光轴以上]
MS-SF2N-L
L形嫁连支撑支架[SF2-AH□(-PN)(-H)附件，具有36光轴以上SF2-AA□(-PN)(-H)18光轴以上]

U形后部支撑支架

托盘

材质：冷轧碳钢(SPCC)(黑色铬酸盐)
1套U形后部安装嫁连支撑支架和托盘(各2个)(注) 注： MS-SF2N-L(L形嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-AH36(-PN)(-H)，SF2-AH40(-PN)(-H)，SF2-AA18(-PN)(-H)，
SF2-AA20(-PN)(-H)：1套
SF2-AH48(-PN)(-H)，SF2-AA24(-PN)(-H)：2套
SF2-AH56(-PN)(-H)，SF2-AH64(-PN)(-H)，SF2-AH72(-PN)(-H)，
SF2-AA28(-PN)(-H)，SF2-AA32(-PN)(-H)，SF2-AA36(-PN)(-H)：3套
SF2-AH80(-PN)(-H)，SF2-AA40(-PN)(-H)：4套
SF2-AH88(-PN)(-H)，SF2-AH96(-PN)(-H)，SF2-AA44(-PN)(-H)，
SF2-AA48(-PN)(-H)：5套

注： MS-SF4A-H2(U形后部安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-AH36(-PN)-H，SF2-AH40(-PN)-H，SF2-AA18(-PN)-H，SF2-AA20(-PN)-H：1套
SF2-AH48(-PN)-H，SF2-AA24(-PN)-H：2套
SF2-AH56(-PN)-H，SF2-AH64(-PN)-H，SF2-AH72(-PN)-H，SF2-AA28(-PN)-H，SF2-AA32(-PN)-H，SF2-AA36(-PN)-H：3套
SF2-AH80(-PN)-H，SF2-AA40(-PN)-H：4套
SF2-AH88(-PN)-H，SF2-AH96(-PN)-H，SF2-AA44(-PN)-H，SF2-AA48(-PN)-H：5套

MS-SF2N-5 中心安装支架(另售)

MS-SF2N-3 侧面安装支架(另售)

传感器右侧安装

传感器左侧安装

材质：冷轧碳钢(SPCC)(黑色铬酸盐)4个支架1套

注：传感器最大角度调节范围为15°。详情请参阅PDF P.176的“使用指南”中的“安装”。注：传感器最大角度调节范围为15°。详情请参阅PDF P.176的“使用指南”中的“安装”。

MS-SF2N-4 用于SF2-AH□/AA□(-PN)的U形侧面安装嫁连支撑支架(另售)

U形侧面安装支撑支架 托盘

材质：冷轧碳钢(SPCC)(黑色铬酸盐)
1套U形侧面安装支撑支架和托盘(各2个)(注)
注： MS-SF2N-4(U形侧面安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-AH36(-PN)，SF2-AH40(-PN)，SF2-AA18(-PN)，
SF2-AA20(-PN)：1套
SF2-AH48(-PN)，SF2-AA24(-PN)：2套
SF2-AH56(-PN)，SF2-AH64(-PN)，SF2-AH72(-PN)，
SF2-AA28(-PN)，SF2-AA32(-PN)，SF2-AA36(-PN)：3套
SF2-AH80(-PN)，SF2-AA40(-PN)：4套
SF2-AH88(-PN)，SF2-AH96(-PN)，SF2-AA44(-PN)，
SF2-AA48(-PN)：5套

MS-SF4A-H4 用于SF2-AH□/AA□-H的U形侧面安装嫁连支撑支架(另售)

U形侧面安装支撑支架 托盘

材质：冷轧碳钢(SPCC)(黑色铬酸盐)1套U形侧面安装支撑支架和托盘(各2个)(注)

注： MS-SF4A-H4(U形侧面安装嫁连支撑支架)附带于以下传感器上，数目随之变化。
SF2-AH36(-PN)-H，SF2-AH40(-PN)-H，SF2-AA18(-PN)-H，
SF2-AA20(-PN)-H：1套
SF2-AH48(-PN)-H，SF2-AA24(-PN)-H：2套
SF2-AH56(-PN)-H，SF2-AH64(-PN)-H，SF2-AH72(-PN)-H，
SF2-AA28(-PN)-H，
SF2-AA32(-PN)-H，SF2-AA36(-PN)-H：3套
SF2-AH80(-PN)-H，SF2-AA40(-PN)-H：4套
SF2-AH88(-PN)-H，SF2-AH96(-PN)-H，SF2-AA44(-PN)-H，
SF2-AA48(-PN)-H：5套
